Reparação de Moldes com Soldadura Laser: Técnicas e Boas Práticas

Valores apresentados como típicos no artigo; não atribuídos a um modelo específico salvo indicação (Sineo Light: frequência).

Porque é a soldadura laser o processo de referência na reparação de moldes?

A reparação de moldes com soldadura laser é essencial na indústria de moldes devido à sua precisão e eficiência. A tecnologia laser possibilita uma deposição localizada com fio de adição, criando um ponto de soldadura de 0,2–2,0 mm. Os impulsos na gama dos milissegundos garantem que a têmpera do molde é preservada junto ao cordão, minimizando a zona afetada pelo calor (ZAC). Para uma análise mais detalhada sobre as vantagens e processos, consulte o nosso guia sobre soldadura laser em moldes.

Precisão e controlo na soldadura laser

Os sistemas de soldadura laser da Sigma, como a Sineo Light (sistema móvel) e a Sidanus Fibre (sistema estacionário), destacam-se pela capacidade de operar com precisão e controlo incomparáveis. Com a tecnologia de ótica orientável (Swivel Optics) e dispositivos motorizados de rotação, sistemas móveis como a Sineo Light permitem intervenções diretas no local, evitando o transporte dos moldes para fora da linha de produção.

A Sineo Light, por exemplo, opera com frequências até 40 Hz, permitindo um controlo preciso do aporte térmico, essencial para preservar a integridade do material base. A Sidanus Fibre, por sua vez, oferece uma operação com laser de fibra de itérbio, ideal para aplicações que exigem um feixe de alta qualidade e uma ZAC reduzida, contribuindo para uma soldadura de elevada precisão.

Aplicações industriais e vantagens

• Reparação de cavidades e arestas em moldes de injeção, mantendo a integridade do material original.
• Redução do tempo de paragem das máquinas graças à intervenção rápida e eficiente no local.
• Compatibilidade com aços para ferramentas como o 1.2344 (AISI H13), garantindo resultados consistentes e duradouros.

Além disso, as soluções da Sigma integram-se facilmente em processos que exigem conformidade com normas rigorosas como a EN ISO 15614, assegurando que a soldadura laser em moldes cumpre os mais elevados padrões de qualidade. Para instruções detalhadas sobre a execução de reparações com parâmetros específicos, explore o nosso guia passo-a-passo sobre reparação de moldes.

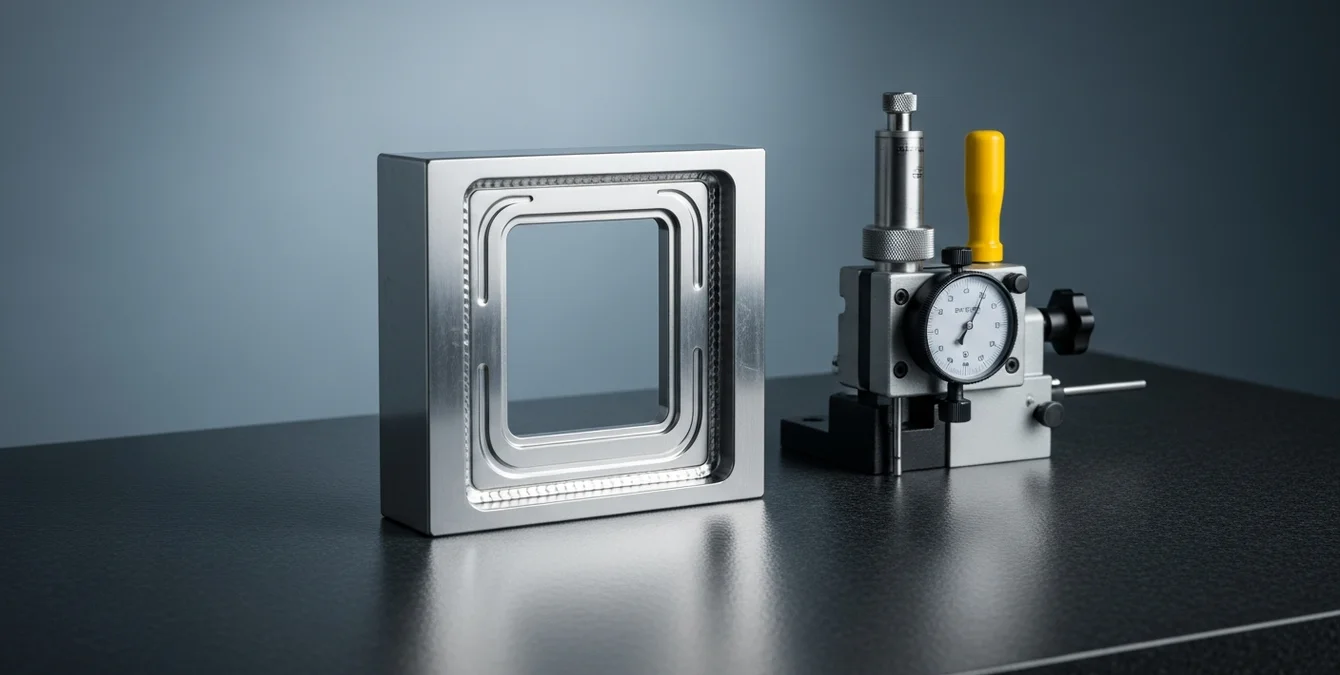

Quando intervir? Sinais de desgaste e a janela de reparação

A manutenção preventiva e a reparação de moldes por soldadura laser são essenciais para prolongar a vida útil dos moldes de injeção e assegurar a qualidade das peças produzidas. Identificar sinais de desgaste no momento certo pode evitar paragens prolongadas e custos acrescidos. Entre os sinais mais comuns de desgaste encontram-se a rebarba na linha de fecho, o flash na peça injetada e marcas em zonas de atrito.

Os sistemas de soldadura laser, como os da Sigma Laser, são frequentemente utilizados na reparação de moldes devido à sua capacidade de realizar intervenções de alta precisão com um aporte térmico mínimo. A utilização de lasers de Nd:YAG e de fibra de itérbio permite ajustar parâmetros como a potência do laser e a duração do pulso para minimizar a Zona Afetada pelo Calor (ZAC), garantindo a integridade do material base. Estes sistemas são especialmente eficazes na reparação de ligas de aço como o 1.2344 (AISI H13), comummente utilizado em moldes de injeção.

Rebarba na linha de fecho

A presença de rebarba na linha de fecho indica que os moldes podem estar a necessitar de intervenção. Este fenómeno ocorre devido ao desgaste excessivo ou desalinhamento das superfícies de contacto, comprometendo a precisão do molde e resultando em peças defeituosas.

Para corrigir este problema, a soldadura laser pode ser aplicada com um controlo preciso da energia do pulso e da frequência, permitindo a deposição de material de adição exatamente onde é necessário, sem comprometer a geometria do molde. A norma EN ISO 15614-11 pode ser utilizada para qualificar os procedimentos de soldadura a laser, assegurando a conformidade com os requisitos de qualidade.

Flash na peça injetada

O flash, ou extravasamento de material, na peça injetada pode sinalizar problemas de ajuste ou pressão inadequada durante o processo de injeção. Este sintoma deve ser abordado rapidamente para evitar a produção de peças fora das especificações desejadas.

A tecnologia laser permite ajustes finos na superfície do molde, corrigindo desalinhamentos e restaurando a precisão dimensional. A capacidade de operar em modos pulsados ou contínuos, como nos sistemas de laser de fibra da Sigma, oferece flexibilidade para adaptar o processo às necessidades específicas de cada reparação.

Marcas em zonas de atrito

As marcas em zonas de atrito são frequentemente causadas por fricção excessiva entre componentes do molde. Este desgaste pode ser minimizado através de intervenções regulares de manutenção e ajuste, utilizando técnicas de reparação de moldes com precisão laser.

Para garantir a eficácia das reparações, é crucial seguir os requisitos de qualificação de operadores, conforme a norma ISO 14732, assegurando que o pessoal envolvido possui as competências necessárias para operar os equipamentos de soldadura laser com segurança e precisão.

Para uma abordagem mais detalhada sobre os métodos e parâmetros específicos de reparação, consulte o nosso guia completo neste artigo especializado.

Da preparação ao cordão: o processo em traços largos

No contexto industrial da reparação de moldes com soldadura laser, o processo abrange várias etapas críticas que asseguram a integridade e a eficiência dos moldes durante a produção. Este método é particularmente relevante em indústrias que exigem elevada precisão e durabilidade, como a de moldes de injeção.

Preparação e limpeza

A primeira etapa crucial é a limpeza meticulosa da superfície do molde. A remoção de contaminantes garante que o fio de adição adere corretamente ao substrato, minimizando o risco de defeitos no cordão de soldadura. Este processo é essencial para assegurar a qualidade da soldadura laser em moldes.

Para uma limpeza eficaz, é comum utilizar métodos como limpeza com solventes ou ultrassons e remoção mecânica localizada de óxidos, que removem óxidos e resíduos, preparando a superfície para uma adesão ótima do fio de adição.

Escolha do fio de adição

A seleção do fio de adição adequado é fundamental para obter uma união sólida e compatível com o material do molde. Materiais como o aço 1.2344 (AISI H13) são comuns na indústria de moldes, e a escolha do fio deve considerar a compatibilidade térmica e mecânica para evitar fragilidades na zona afetada pelo calor (ZAC).

É importante considerar a composição química do fio de adição, que deve ser semelhante à do material base para evitar problemas de diluição e garantir a integridade estrutural do cordão de soldadura.

Deposição do material

Durante a deposição, os sistemas móveis da Sigma, como a Sineo Fibre ou a Sirius Light, permitem intervenções precisas diretamente sobre o molde, sem necessidade de deslocar o equipamento pesado. A utilização de óticas orientáveis (Swivel Optics) melhora o controlo do feixe laser, garantindo um aporte térmico mínimo e uma ZAC reduzida.

Os parâmetros de soldadura, como a potência do laser e a velocidade de avanço, são ajustados para otimizar a penetração e minimizar a distorção térmica. Em aplicações industriais, a potência do laser pode variar tipicamente entre 60 e 500 W para sistemas Nd:YAG, como é o caso da Sirius Light.

Controlo e verificação

Após a deposição, é necessário proceder ao controlo de qualidade e verificação do cordão de soldadura. Este passo assegura que a reparação cumpre os padrões industriais, como a EN ISO 15614-11. As máquinas da Sigma, com o seu comando Sigomatic, oferecem uma precisão de posicionamento fino, essencial para aplicações onde a tolerância e a repetibilidade são críticas.

Para um guia passo-a-passo detalhado sobre este processo, consulte o nosso artigo completo sobre reparação de moldes com soldadura laser.

O cumprimento de normas como a ISO 3834 assegura que os procedimentos de soldadura laser são realizados com o mais alto nível de qualidade e segurança, garantindo a conformidade com os requisitos técnicos e operacionais do setor.

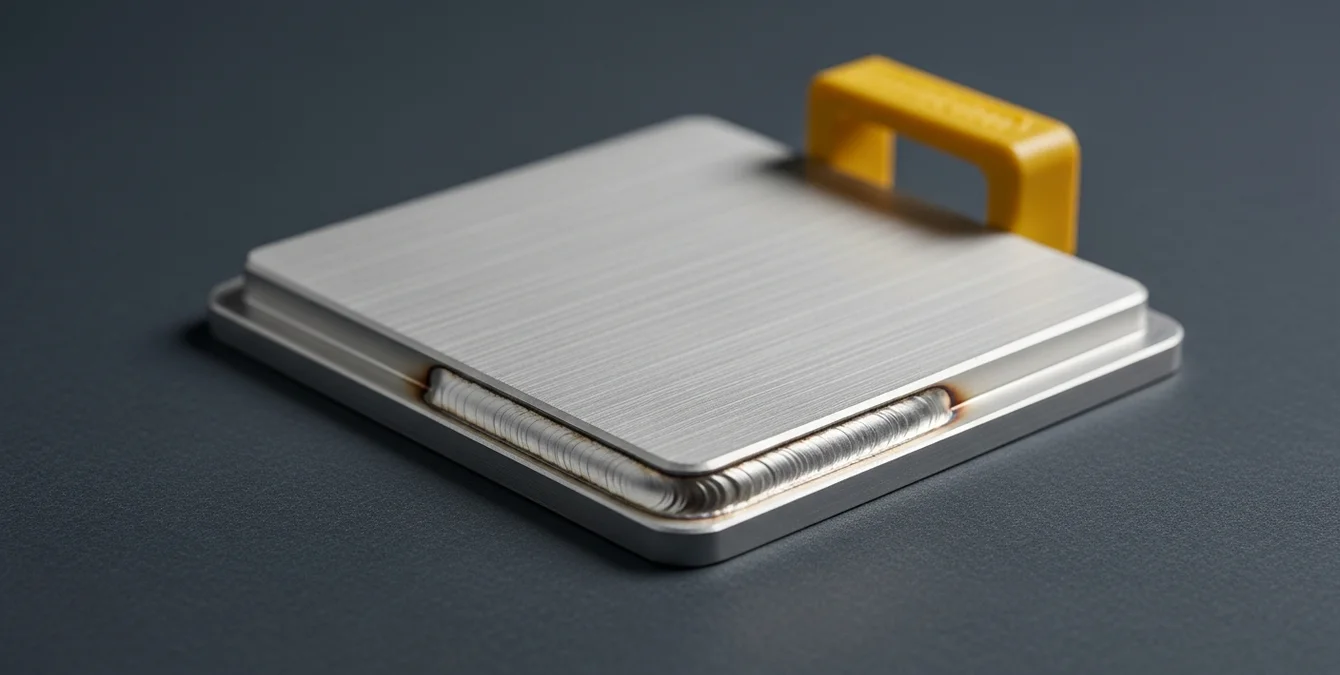

Arestas de fecho e contornos finos: a reparação mais exigente

Na indústria de moldes, a reparação de moldes com soldadura laser é uma solução vital para a manutenção de arestas de fecho e contornos finos. Estas áreas dos moldes de injeção são particularmente críticas, pois garantem o bom desempenho e a qualidade final do produto. Qualquer dano ou desgaste nestas arestas pode resultar em problemas de vedação e defeitos no produto final, aumentando o tempo de inatividade e os custos de produção.

Para assegurar a qualidade na soldadura laser, é essencial seguir normas como a EN ISO 15614, que estabelece os requisitos para a especificação e qualificação de procedimentos de soldadura para materiais metálicos. Estas normas garantem que os processos sejam executados com a máxima eficiência e segurança.

Desafios na reparação de arestas danificadas

As arestas de fecho estão frequentemente sujeitas a danos devido à alta pressão durante o ciclo de injeção. A reparação eficaz destas áreas exige uma precisão que minimize a zona afetada pelo calor (ZAC) e mantenha a integridade do molde. A soldadura laser oferece uma solução eficiente, permitindo intervenções localizadas e controladas, essenciais para preservar a geometria original do molde.

Os sistemas laser da Sigma, como a Sidanus Fibre, são projetados para oferecer alta precisão, com um feixe de laser de fibra de itérbio que permite um controlo térmico superior, reduzindo a ZAC e minimizando a distorção térmica.

O papel do impulso controlado em contornos finos

Para a reparação de contornos finos, a tecnologia de impulso controlado é crucial. Equipamentos como a Siega Fibre da Sigma Laser utilizam tecnologias avançadas, como a Super Pulse Technology (SPT), para garantir precisão e controlo térmico, reduzindo assim a ZAC. Este nível de controlo é indispensável para obter acabamentos de alta qualidade em contornos complexos e exigir menos retrabalho.

Além disso, a capacidade de operar em modos pulsados e contínuos permite uma adaptação precisa às necessidades específicas de cada aplicação, assegurando a máxima qualidade e eficiência na reparação de moldes.

A precisão e a inovação oferecidas pelos sistemas da Sigma Laser tornam a reparação de moldes com soldadura laser uma opção fiável.

Erro de maquinação: recuperar a cavidade em vez de refazer o postiço

No âmbito da produção de moldes, erros de maquinação em processos CNC ou de eletroerosão podem originar custos elevados e atrasos na produção quando se opta por refazer um postiço completo. A abordagem alternativa, através da reparação de moldes com soldadura laser, oferece uma solução eficiente e económica, permitindo a recuperação de cavidades danificadas com precisão.

A utilização de sistemas de soldadura laser móveis, como a Sineo Light ou a Sirius Light, permite intervenções diretas no local, sem a necessidade de deslocar moldes pesados para a oficina. Estas máquinas, montadas sobre rodas e equipadas com tecnologia de cinco eixos, asseguram um posicionamento preciso e um aporte térmico reduzido, minimizando a zona afetada pelo calor (ZAC).

Os sistemas móveis, como a Sineo Light, operam com uma frequência até 40 Hz, enquanto a Sirius Light atinge até 20 Hz, permitindo uma adaptação eficiente a diferentes necessidades de reparação. Estas máquinas são ideais para a recuperação de aços ferramenta, como o 1.2344 (AISI H13), comummente utilizado na indústria de moldes, devido à sua resistência ao calor e desgaste.

Tabela baseada em comparações qualitativas apresentadas no artigo.

Vantagens da reparação com soldadura laser

• Redução de custos associados à substituição de postiços
• Minimização do tempo de paragem das linhas de produção
• Aumento da vida útil dos moldes através de intervenções precisas
• Conformidade com normas industriais como a EN ISO 15614

As máquinas Sigma, como a Sidanus Light e a Siega Fibre, são projetadas para cumprir os padrões mais rigorosos de qualidade e precisão, permitindo a reparação de moldes com resultados uniformes e fiáveis. A Sidanus Light, por exemplo, oferece uma potência de pico até 13 kW, enquanto a Siega Fibre utiliza a tecnologia Super Pulse para otimizar a penetração do feixe, garantindo uma soldadura precisa e controlada. Para mais informações sobre como corrigir erros de maquinação em moldes, consulte o nosso artigo detalhado sobre a correção de erros de maquinação em moldes.

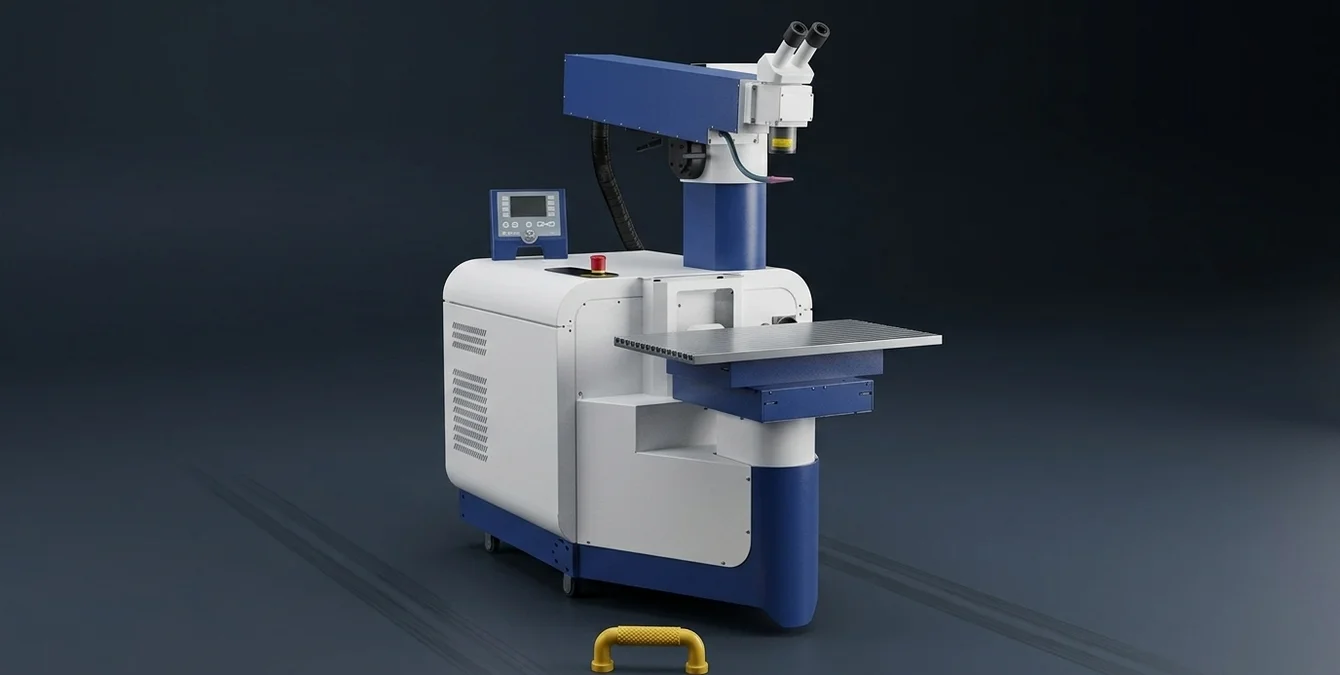

Como soldar superfícies texturizadas sem destruir o grão?

A soldadura laser de superfícies texturizadas, como as encontradas em moldes de injeção, representa um desafio técnico que exige precisão e controlo. A preservação do grão é essencial para manter a integridade estética e funcional do molde. Os sistemas de soldadura laser da Sigma Laser, como a Sidanus Fibre e a Siega Fibre, oferecem soluções avançadas para este tipo de aplicação. A tecnologia de laser de fibra de itérbio utilizada nestes sistemas permite uma penetração controlada e uma zona afetada pelo calor (ZAC) minimizada, essencial para a manutenção das características superficiais.

Desafios da soldadura em superfícies texturizadas

Superfícies gravadas ou texturizadas requerem uma abordagem cuidadosa para evitar danos na textura. O controlo do impulso laser e a minimização da zona afetada pelo calor (ZAC) são cruciais para preservar as características originais do molde. Sistemas como a Sidanus Light permitem intervenções precisas graças às suas óticas avançadas e controlo fino de parâmetros. A capacidade de ajustar a frequência de pulso até 40 Hz na Sineo Light permite um controlo detalhado do aporte térmico, essencial para aplicações em superfícies texturizadas.

Soluções técnicas e aplicações industriais

Os sistemas móveis, como a Sirius Light, permitem a reparação de moldes de grandes dimensões diretamente no local, evitando a necessidade de transporte e reduzindo o tempo de inatividade. Com a utilização de soldadura laser, é possível uma intervenção precisa em áreas texturizadas, minimizando o retoque pós-soldadura. Esta técnica é amplamente utilizada na indústria automóvel e na produção de componentes de precisão, onde a integridade do grão de superfície é crucial. A capacidade de trabalhar com aços como o 1.2344 (AISI H13) é frequentemente necessária na reparação de moldes de injeção devido às suas propriedades de resistência ao calor e desgaste.

Vantagens da tecnologia Sigma Laser

• Controlo de parâmetros laser para minimizar a ZAC
• Capacidade de reparação de moldes com precisão laser diretamente no local
• Preservação da textura e integridade superficial
• Redução de tempo de inatividade e custo de transporte
• Conformidade com a norma EN ISO 15614 para qualificação de procedimentos de soldadura a laser

E se o molde não pode viajar? Moldes pesados reparados no local

Na indústria de moldes, a reparação de moldes com soldadura laser é uma técnica essencial para manter a eficiência e a longevidade dos moldes de injeção. Quando se trata de moldes pesados, deslocá-los para reparação pode ser um desafio logístico significativo. É aqui que entram os sistemas móveis da Sigma, como a Sineo Light, a Sineo Fibre e a Sirius Light, oferecendo uma solução avançada que permite realizar intervenções diretamente na oficina.

Vantagens dos sistemas móveis Sigma

• Os sistemas móveis garantem flexibilidade nas operações, permitindo que a máquina se desloque até ao local do molde, eliminando a necessidade de transporte de moldes volumosos.
• Com uma capacidade de carga virtualmente ilimitada, estas máquinas são ideais para a reparação de moldes de grande dimensão, assegurando uma precisão de soldadura excecional.
• A utilização de tecnologia de soldadura laser assegura uma zona afetada pelo calor (ZAC) reduzida, minimizando o impacto térmico e preservando a integridade estrutural do molde.
• Os sistemas móveis da Sigma, como a Sineo Light, oferecem uma frequência até 40 Hz, permitindo uma adaptação precisa a diferentes materiais e espessuras, como o aço ferramenta 1.2344 (AISI H13), frequentemente utilizado na indústria de moldes.

Exemplos e vantagens extraídos diretamente do texto.

Aplicações industriais

Os sistemas móveis da Sigma são amplamente utilizados em setores onde a precisão é crítica, como a indústria automóvel e a produção de componentes complexos. A capacidade de realizar a reparação de moldes com precisão laser no próprio local de trabalho não só poupa tempo como também reduz custos associados a paragens prolongadas.

Para além disso, a conformidade com normas como a EN ISO 15614-11 assegura que os procedimentos de soldadura a laser são qualificados de acordo com os padrões internacionais, garantindo a qualidade e a segurança do processo.

Para instruções detalhadas sobre o processo de reparação de moldes pesados, incluindo parâmetros específicos, visite o nosso guia passo-a-passo detalhado.

Laser ou TIG na bancada de moldes?

Na reparação de moldes de injeção, a escolha entre a soldadura laser e a soldadura TIG depende das especificidades do projeto e das exigências de precisão. A soldadura laser destaca-se pela sua capacidade de minimizar a zona afetada pelo calor (ZAC), reduzindo assim a distorção térmica e os retrabalhos subsequentes. Esta tecnologia é ideal para aplicações onde a integridade do molde e a precisão são críticas, como na indústria automóvel e no fabrico de componentes médicos. Além disso, a utilização de sistemas de soldadura laser para reparação de moldes permite intervenções diretamente na bancada, sem necessidade de movimentação dos moldes, otimizando o tempo e os recursos.

Por outro lado, a soldadura TIG, embora amplamente utilizada, pode introduzir uma ZAC mais extensa, resultando em maior potencial de distorção e necessidade de retrabalho. Este método é mais apropriado para reparações onde a tolerância à distorção é menos restrita, sendo comum em ambientes de manutenção geral. No entanto, para aplicações que exigem precisão, como a reparação de moldes com precisão a laser, a soldadura laser, com o seu aporte térmico controlado, apresenta-se como a solução mais eficaz. Para uma análise detalhada das diferenças entre estas técnicas, consulte o artigo completo em soldadura laser ou TIG na reparação de moldes.

Os sistemas de soldadura laser, como a Sineo Light, oferecem uma precisão excecional devido à sua capacidade de operar com frequências até 40 Hz e picos de potência de 13 kW, o que é crucial para minimizar a ZAC e garantir a integridade dimensional do molde. A utilização de lasers de Nd:YAG permite alcançar uma profundidade de penetração controlada, adequada para aços como o 1.2344 (AISI H13), frequentemente utilizados em moldes de injeção devido à sua resistência ao desgaste e à capacidade de manter a dureza a altas temperaturas.

Para garantir a qualidade e a segurança no processo de soldadura laser, é essencial seguir normas como a EN ISO 15614, que especifica a qualificação de procedimentos de soldadura para materiais metálicos. Além disso, a conformidade com a norma ISO 14744-1 assegura que os requisitos de qualidade específicos para a soldadura a laser são cumpridos, garantindo assim a fiabilidade do processo.

Que aço, que fio? A ligação aos materiais

No contexto da reparação de moldes por soldadura laser, a escolha dos materiais corretos é essencial para assegurar a integridade e durabilidade do molde. A compatibilidade entre o aço do molde e o fio de adição utilizado é determinante para alcançar resultados de elevada precisão e minimizar a zona afetada pelo calor (ZAC).

Compatibilidade entre aços e fios de adição

Ao selecionar o fio de adição, é crucial considerar o tipo de aço do molde. Veja-se alguns exemplos de compatibilidade:

• 1.2344 (AISI H13): Utilizar fio de adição adequado para aços ferramenta, garantindo uma ligação robusta e resistente ao desgaste térmico.
• 1.2343: O fio de adição deve ser escolhido para otimizar a resistência ao impacto e a tenacidade, fundamentais em operações de alta pressão.
• Aço inoxidável: Optar por fios de adição que mantenham a resistência à corrosão, essencial para moldes expostos a ambientes húmidos ou operações específicas.

Para uma análise mais aprofundada sobre a correspondência entre aços e fios de adição, assim como um guia detalhado sobre a escolha de fios de adição, consulte os nossos artigos especializados.

Compreender a relação entre materiais e fios de adição é parte integrante do sucesso na reparação de moldes com precisão laser, garantindo que cada intervenção prolonga a vida útil do molde ao mesmo tempo que cumpre os padrões de qualidade exigidos.

As máquinas de soldadura laser, como as da série Sidanus ou Sineo, são particularmente eficazes na reparação de moldes, devido à sua capacidade de operar com precisão em zonas de difícil acesso e de minimizar a ZAC, preservando assim as propriedades mecânicas do aço base. A utilização de lasers de fibra de itérbio, como na Sidanus Fibre, permite alcançar uma penetração precisa e controlada, essencial para a integridade estrutural do molde, em conformidade com a EN ISO 15614-11.

Para assegurar a qualidade do processo de soldadura, é essencial que os operadores estejam devidamente qualificados, conforme estipulado pela ISO 14732, garantindo que as intervenções respeitam os requisitos técnicos e de segurança exigidos na indústria.

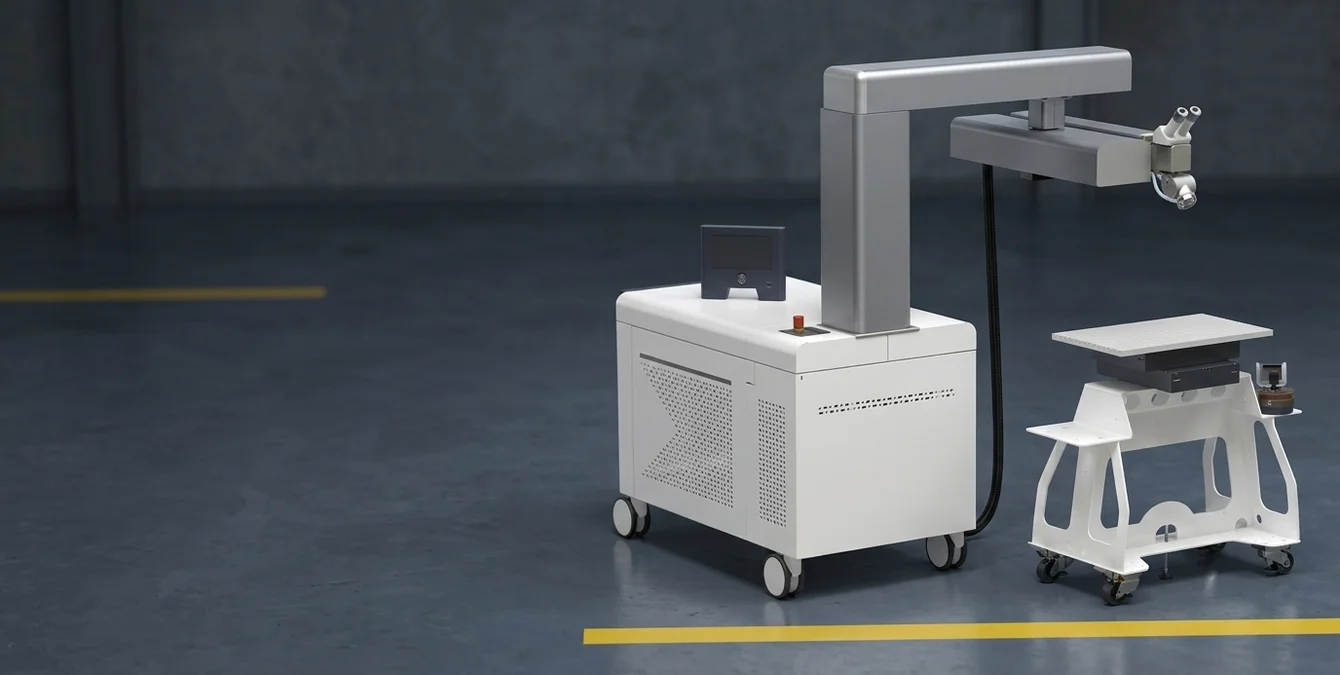

O equipamento: da bancada ao sistema de 5 eixos

No contexto industrial da reparação de moldes por soldadura laser, a escolha do equipamento adequado é fundamental para assegurar a precisão e a eficiência do processo. A gama de máquinas Sigma Laser, incluindo modelos como a Sineo Light, Sineo Fibre e Sirius Light, oferece soluções móveis e completas que se destacam pela capacidade de operar com cinco eixos (X·Y·Z·C·D) e pela utilização de ótica Leica 10×. Estas características permitem intervenções precisas e complexas em moldes de injeção, garantindo um aporte térmico mínimo e uma reduzida ZAC.

Para operações mais estacionárias, as máquinas Sidanus Light, Sidanus Fibre e Siega Fibre são ideais, proporcionando um nível avançado de controlo e memória de programas que otimizam o fluxo de trabalho em reparações de moldes. A reparação de moldes com precisão laser é facilitada por estas opções, que se adaptam a diferentes exigências de produção.

A soldadura laser em moldes de injeção frequentemente envolve a utilização de aços de alta resistência, como o 1.2344 (AISI H13), devido à sua capacidade de suportar elevadas temperaturas e pressões. A adequação do equipamento a estas ligas é crítica para evitar deformações térmicas e assegurar a integridade estrutural do molde. Em termos de parâmetros industriais típicos, a potência do laser pode variar sub-quilowatt, tipicamente entre algumas dezenas e 600 W, dependendo do material e da espessura do molde. A profundidade de penetração e a velocidade de soldadura são ajustadas conforme as especificações do projeto, garantindo uma ZAC controlada e mínima.

A conformidade com normas internacionais, como a EN ISO 15614, assegura que os procedimentos de soldadura laser sejam qualificados para garantir a qualidade e a consistência do processo. Estas normas são essenciais para a validação de procedimentos e para a qualificação de operadores, conforme estipulado na ISO 14744-1.

Sistemas móveis versus estacionários

• Móveis: Ideais para reparações in loco, as máquinas como a Sineo Light e Sirius Light permitem deslocar o equipamento até ao local do molde. Esta mobilidade reduz o tempo de paragem e elimina a necessidade de desmontagem do molde.
• Estacionários: Modelos como a Siega Fibre são indicados para operações em que a precisão e a repetibilidade são prioritárias, assegurando uma qualidade constante em peças complexas.

Para uma decisão informada na escolha entre sistemas móveis e estacionários, é essencial considerar a natureza dos moldes a reparar, as especificações de produção e os requisitos de precisão. A consulta de recursos adicionais, como o artigo sobre comprar a máquina de soldadura laser ideal, pode fornecer orientações valiosas para esse processo.
