Reparação de Moldes com Soldadura Laser: Como Funciona o Processo

O que é a reparação de moldes com soldadura laser?

A reparação de moldes com soldadura laser é um processo preciso que envolve a deposição localizada de material através de fio de adição, utilizando impulsos de milissegundos e um spot de 0,2 a 2,0 mm. Este método garante uma Zona Afetada pelo Calor (ZAC) mínima, permitindo devolver material a aços de ferramenta sem recozer o molde. A precisão deste processo é fundamental para manter a integridade estrutural dos moldes, especialmente em ligas como o 1.2344 (AISI H13), que são frequentemente utilizadas na indústria de moldes devido à sua resistência ao desgaste e capacidade de suportar altas temperaturas. Para mais detalhes, consulte o hub dedicado e o guia completo.

Vantagens da soldadura laser em moldes de injeção

O uso da soldadura laser em moldes apresenta várias vantagens significativas, especialmente em aplicações industriais que exigem alta precisão e integridade estrutural. Entre as principais vantagens, destacam-se:

• Redução do tempo de inatividade devido a intervenções rápidas e localizadas.
• Preservação da integridade do molde com mínima distorção térmica.
• Capacidade de trabalhar em aços ferramenta como o 1.2344 (AISI H13) e aço inoxidável 1.4301/304.
• Conformidade com normas de qualificação de procedimentos de soldadura, como a EN ISO 15614-11, assegurando a qualidade e repetibilidade do processo.

Valores de potência de pico; a potência média de todos os modelos é inferior a 1 kW.

Máquinas de soldadura laser Sigma: soluções móveis e estacionárias

A Sigma Laser oferece uma gama de máquinas de soldadura a laser para diferentes necessidades industriais. As soluções móveis, como a Sineo Light e a Sirius Light, permitem a reparação direta no local, eliminando a necessidade de deslocar moldes pesados. Estas máquinas móveis são ideais para intervenções em moldes de grandes dimensões, onde a mobilidade e a flexibilidade são cruciais. Para operações estacionárias, as Sidanus Light e Siega Fibre garantem precisão e consistência; a Siega Fibre integra ainda a Super Pulse Technology (SPT) para otimização do processo. A utilização de óticas Leica 10× em todas as máquinas assegura um foco preciso e uma qualidade de feixe superior, essencial para aplicações de alta precisão.

Além disso, as máquinas da Sigma Laser operam com uma potência de pico que pode atingir até 13 kW nos modelos Nd:YAG, como a Sidanus Light, garantindo um aporte térmico controlado e uma ZAC reduzida, fatores críticos na reparação de moldes de injeção.

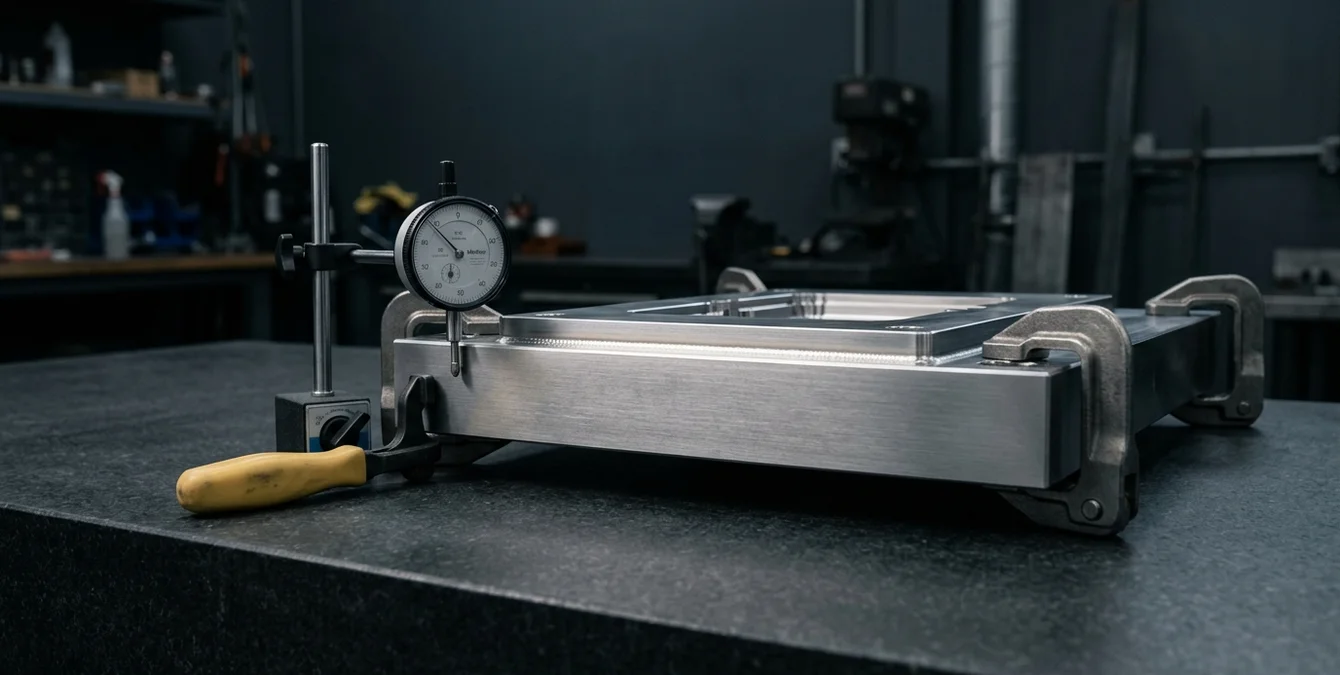

Que danos de molde podem ser reparados a laser?

A reparação de moldes com soldadura laser é uma técnica eficaz para a manutenção de moldes de injeção, permitindo intervenções precisas e minimamente invasivas. Esta abordagem é especialmente útil em diversos casos que surgem na indústria de moldes, assegurando a longevidade e a qualidade do produto final.

Os sistemas de soldadura laser da Sigma, como a Sineo Light, oferecem uma precisão elevada devido ao seu controlo por cinco eixos, permitindo um posicionamento fino e um aporte térmico mínimo. A tecnologia Nd:YAG utilizada nestas máquinas é ideal para a reparação de moldes, proporcionando uma zona afetada pelo calor (ZAC) reduzida, o que minimiza o risco de distorção do material.

Arestas de fecho e faces de estanquidade

As arestas de fecho e as faces de estanquidade são componentes críticos num molde de injeção, cuja integridade é essencial para prevenir fugas e garantir o correto funcionamento do molde. A soldadura laser permite reparar estas áreas sem comprometer a precisão dimensional do molde.

O uso de laser de fibra, como nos modelos Sidanus Fibre, é particularmente vantajoso para materiais como o aço 1.2344 (AISI H13), frequentemente utilizado em moldes de injeção, devido à sua capacidade de penetração e ao controlo preciso da energia.

Cavidades e postiços

As cavidades e postiços estão sujeitas a desgaste contínuo devido ao seu contacto direto com o material fundido. A aplicação de soldadura laser nestas áreas pode restaurar a sua geometria original, prolongando assim a vida útil do molde.

Com a capacidade de operar até 1000 Hz, como na Sineo Fibre, a soldadura laser pode ser ajustada para lidar com diferentes espessuras de material, garantindo uma fusão uniforme e controlada.

Erros de maquinação

Erros durante a maquinação podem levar a defeitos que afetam a funcionalidade do molde. A utilização de uma máquina de soldadura laser permite corrigir estes erros de forma precisa, poupando tempo e custos associados à substituição de componentes.

A precisão das máquinas de soldadura laser, como a Sidanus Light, permite a correção de erros com uma tolerância mínima, assegurando que as dimensões originais do molde são mantidas.

Desgaste em produção

O desgaste é inevitável em moldes utilizados para produção em massa. Com a soldadura laser em moldes, é possível restaurar rapidamente as superfícies desgastadas, garantindo a continuidade da produção sem interrupções prolongadas.

A capacidade de operar com diferentes potências, com opções de potência de até 500 W nos modelos Sirius Light, permite ajustar a intensidade do laser conforme necessário para lidar com diferentes níveis de desgaste.

Pequenas fissuras

Pequenas fissuras podem evoluir para problemas maiores se não forem tratadas. A soldadura laser oferece uma solução eficaz para selar estas fissuras, prevenindo a sua propagação e garantindo a integridade do molde.

Para mais detalhes sobre a recuperação de arestas de moldes e outras aplicações específicas, explore os nossos recursos especializados.

A utilização de normas como a EN ISO 14732 assegura que o pessoal envolvido na operação das máquinas de soldadura laser está devidamente qualificado, garantindo a qualidade e a segurança do processo.

Como decorre a reparação passo a passo?

A reparação de moldes com soldadura laser é um processo essencial na indústria de moldes, permitindo a recuperação eficaz de componentes danificados sem necessidade de substituição total. As máquinas da Sigma Laser, como a Sineo Fibre, estão projetadas para lidar com as especificidades de cada molde, garantindo precisão e integridade estrutural. Abaixo, encontra-se o processo detalhado em cinco passos fundamentais.

1. Limpeza e preparação da zona danificada

Antes de iniciar qualquer intervenção, é crucial limpar a área afetada para remover contaminantes que possam comprometer a qualidade da soldadura. Esta etapa assegura que toda a superfície está livre de óleos, resíduos ou óxidos, permitindo uma adesão ótima durante a reparação.

É importante garantir que a superfície está completamente seca antes de prosseguir, uma vez que a presença de humidade pode afetar a qualidade da soldadura e aumentar o risco de porosidade.

2. Seleção do fio de adição compatível

A escolha do fio de adição deve basear-se no tipo de aço do molde, como o 1.2344 (AISI H13). Um fio compatível assegura que as propriedades mecânicas e térmicas da zona reparada permanecem consistentes com o restante do molde, evitando problemas de desempenho.

Para aços de alta resistência, é comum utilizar fios de adição com composição química semelhante para garantir que a resistência e a ductilidade da zona reparada são mantidas.

3. Posicionamento da zona sob a ótica Leica de 10×

Com a área preparada, o passo seguinte é posicionar a zona danificada sob a ótica Leica de 10×. Utilizando a capacidade de manipulação em 5 eixos (X·Y·Z·C·D) das máquinas Sigma, é possível alcançar um alinhamento preciso, essencial para a deposição exata do material.

O posicionamento preciso é crucial para minimizar a ZAC (zona afetada pelo calor), que pode ser significativamente reduzida com a tecnologia de laser de fibra, como a utilizada na Sineo Fibre.

4. Deposição por camadas com impulsos controlados

A deposição do material é realizada camada por camada, utilizando impulsos controlados de laser. Este método reduz o aporte térmico, minimizando a ZAC e preservando as propriedades do material base. A gestão precisa dos impulsos permite uma reconstrução fiel das áreas danificadas.

Os impulsos controlados permitem uma penetração precisa e uniforme, normalmente da ordem de décimas de milímetro a cerca de 1 mm por camada, dependendo do material e da configuração do laser.

5. Controlo visual e definição de sobremetal

Após a deposição, efetua-se um controlo visual para verificar a integridade e a uniformidade da soldadura. Define-se então o sobremetal, que será posteriormente removido durante o processo de acabamento, assegurando que a superfície final cumpre os requisitos dimensionais e funcionais.

É recomendável que este processo de controlo seja complementado por ensaios não destrutivos (p. ex. líquidos penetrantes) quando o componente o justifique, para garantir a ausência de defeitos internos.

Para compreender melhor as especificidades metalúrgicas e os parâmetros de soldadura mais adequados para cada tipo de aço, recomenda-se consultar o nosso artigo detalhado sobre aços para moldes e soldadura laser.

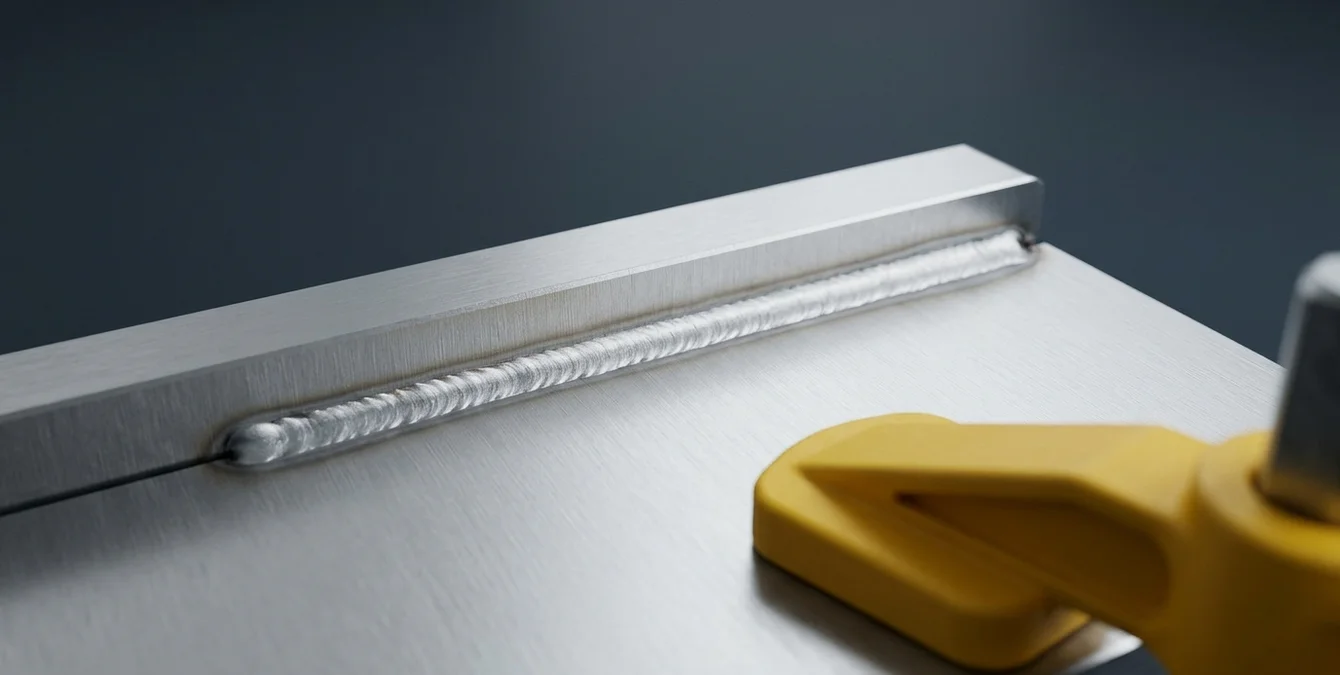

O papel do fio de adição na reconstrução de material

Na reparação de moldes com soldadura laser, o fio de adição desempenha um papel essencial, permitindo a reconstrução precisa de material em zonas danificadas. A escolha do fio de adição adequado é crucial para garantir a integridade do molde e a continuidade do seu desempenho. Os diâmetros finos são particularmente importantes quando se trabalha em zonas delicadas, onde a precisão é indispensável.

Em aplicações industriais, a soldadura laser é frequentemente utilizada devido à sua capacidade de minimizar a Zona Afetada pelo Calor (ZAC), o que é crítico na preservação das propriedades mecânicas do molde. A ZAC reduzida é uma característica importante quando se utiliza tecnologia de laser de fibra ou Nd:YAG, como nas máquinas da Sigma Laser, assegurando um aporte térmico controlado e preciso.

Seleção do fio de adição

Para uma soldadura eficaz, o fio de adição deve corresponder ao material do molde, assegurando compatibilidade metalúrgica. Por exemplo, na reparação de moldes feitos de aço ferramenta 1.2344 (AISI H13) ou 1.2343, é necessário utilizar um fio de adição com propriedades semelhantes. Esta correspondência minimiza o risco de falhas e maximiza a durabilidade da reparação. Para mais detalhes sobre a correspondência entre fio e aço, consulte o nosso artigo especializado.

De acordo com a norma EN ISO 14732, a qualificação dos operadores de soldadura é essencial para garantir a qualidade e a consistência dos resultados, especialmente em aplicações de alta precisão como a reparação de moldes.

Vantagens na reparação de moldes

• Precisão em zonas sensíveis graças a diâmetros finos de fio.
• Compatibilidade material assegurada através de correspondência fio↔aço.
• Redução do aporte térmico para minimizar a Zona Afetada pelo Calor (ZAC).

Com a utilização de máquinas como a Sidanus Light ou a Sineo Fibre da Sigma Laser, os técnicos podem realizar intervenções precisas e eficientes, garantindo que a reconstrução do material do molde se faz sem comprometer a qualidade ou a integridade estrutural. A escolha correta do fio de adição e a aplicação controlada são cruciais para o sucesso na soldadura laser de moldes.

As máquinas da Sigma Laser, como a Sidanus Light e a Sineo Fibre, oferecem a flexibilidade de operar com diferentes potências e frequências de pulso, permitindo ajustar o processo de soldadura às necessidades específicas de cada aplicação, garantindo assim um resultado de alta qualidade.

Porque é a ZAC reduzida decisiva nos aços de ferramenta?

No contexto da reparação de moldes com soldadura laser, a Zona Afetada pelo Calor (ZAC) desempenha um papel crucial. A ZAC refere-se à área de material que é termicamente alterada durante o processo de soldadura, mas que não derrete. O controlo desta zona é fundamental para preservar as propriedades mecânicas dos aços de ferramenta, como o 1.2344 (AISI H13), sem comprometer a sua têmpera.

As normas industriais, como a ISO 4063, classificam os processos de soldadura e são cruciais para garantir a qualidade e a consistência na reparação de moldes. A conformidade com estas normas assegura que os procedimentos de soldadura são adequados para a aplicação específica e que os operadores estão devidamente qualificados, conforme estipulado pela EN ISO 14732.

Aporte térmico mínimo: preservação de propriedades

Durante a soldadura laser, o aporte térmico mínimo é essencial para manter intactas as propriedades do aço. Com máquinas de soldadura laser como a Sineo Light e a Sineo Fibre, o calor é confinado a uma área muito pequena, reduzindo ao mínimo o risco de recozimento ou distorção da peça. Este controlo térmico permite a reparação de moldes sem a necessidade de pré-aquecimento na maioria dos casos.

As máquinas da série Sineo utilizam tecnologia laser de fibra ou Nd:YAG, que proporciona uma penetração precisa e um controlo térmico eficaz. A Sineo Light, por exemplo, opera com frequências até 40 Hz, enquanto a Sineo Fibre pode alcançar até 1000 Hz, permitindo uma flexibilidade significativa na aplicação de energia e no ajuste do ciclo térmico.

Vantagens industriais da ZAC reduzida

• Minimização de distorções dimensionais nos moldes de injeção
• Redução dos tempos de ciclo de produção devido à ausência de pré-aquecimento
• Manutenção da integridade estrutural dos aços de ferramenta

Para informações detalhadas sobre a profundidade metalúrgica de diferentes aços, consulte o nosso artigo dedicado.

Adicionalmente, a utilização de normas como a ISO 4063 para a classificação dos processos de soldadura, e a ISQ (certificação de operadores), assegura que as práticas de soldadura são realizadas com o mais alto nível de precisão e segurança.

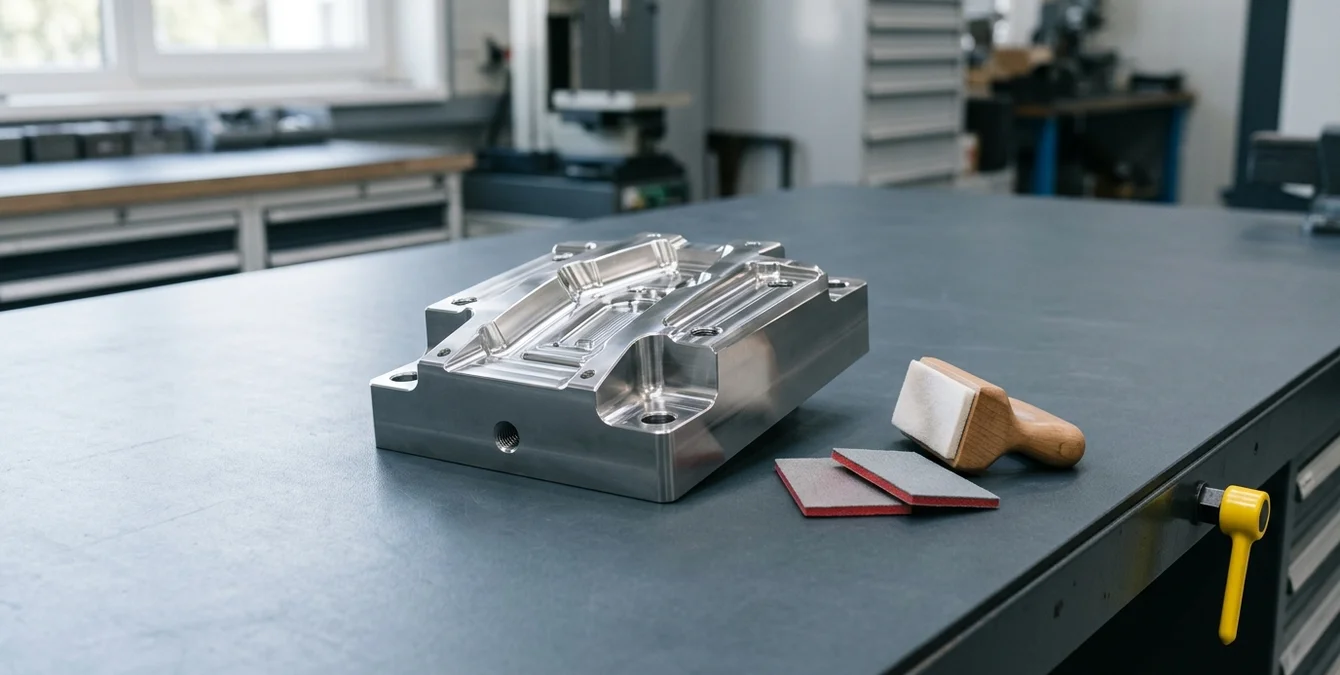

Depois da soldadura: maquinação, polimento e reposição do acabamento

Após a reparação de moldes com soldadura laser, realizada através de sistemas como a Sidanus Light ou a Siega Fibre, é crucial proceder a operações subsequentes para garantir que o molde recupere a sua funcionalidade total. Estas operações incluem a remoção do sobremetal, a maquinação precisa e o polimento até ao acabamento original, seja ele espelhado ou texturizado.

Remoção do sobremetal e maquinação

O processo de soldadura laser em moldes pode exigir a deposição de material adicional, conhecido como sobremetal, para assegurar a integridade estrutural da área reparada. Este material deve ser cuidadosamente removido através de operações de fresagem ou retificação. A precisão das máquinas de soldadura a laser da Sigma Laser permite um depósito controlado de material, minimizando o tempo e esforço necessários para esta etapa. Para mais detalhes sobre parâmetros de soldadura em diferentes tipos de aço, consulte o nosso artigo detalhado sobre a soldadura laser em moldes.

Na indústria de moldes, a soldadura laser é frequentemente utilizada para reparar aços como o 1.2344 (AISI H13), conhecido pela sua resistência ao desgaste e estabilidade térmica. A utilização de fio de adição compatível é essencial para garantir a qualidade da soldadura e a durabilidade do molde. O processo de soldadura deve ser realizado em conformidade com a norma ISO 4063 (referência 52: soldadura por feixe laser).

Polimento e acabamento final

Após a maquinação, o polimento é essencial para devolver ao molde a sua superfície original. Este processo pode variar em complexidade, dependendo se o acabamento desejado é espelhado ou possui uma textura específica. A precisão da Super Pulse Technology (SPT) na Siega Fibre facilita intervenções que preservam a qualidade superficial. O polimento manual ou automático pode ser aplicado para alcançar o nível de acabamento necessário. Saiba mais sobre as técnicas de acabamento pós-soldadura no nosso artigo dedicado ao polimento após soldadura laser.

É importante garantir que o operador de soldadura esteja qualificado de acordo com a norma EN ISO 14732, que especifica os requisitos para o pessoal envolvido em soldadura e processos afins. A utilização de equipamentos de proteção individual adequados, conforme a norma EN 207, é obrigatória para evitar riscos associados à radiação laser.

Reparação no local: quando o molde não pode viajar

Em ambientes industriais onde a reparação de moldes com soldadura laser é necessária, a capacidade de intervenção no local oferece uma vantagem crucial. Os sistemas móveis da Sigma, como a Sineo Light, a Sineo Fibre e a Sirius Light, foram desenvolvidos exatamente para este propósito. Estas máquinas completas de 5 eixos sobre rodas deslocam-se até ao molde, eliminando a necessidade de movimentar moldes pesados, o que pode ser impraticável ou arriscado em determinadas situações.

Os sistemas móveis da Sigma utilizam lasers Nd:YAG ou de fibra de itérbio, com comprimentos de onda na gama de 1064–1070 nm, proporcionando uma penetração precisa e controlada. Estes sistemas são ideais para a soldadura de aços ferramenta como o 1.2344 (AISI H13), frequentemente utilizados na indústria de moldes. A precisão do feixe de laser, assegura a minimização da zona afetada pelo calor (ZAC), preservando a integridade estrutural do molde.

Flexibilidade e capacidade de carga

Ao contrário dos sistemas estacionários, os sistemas móveis da Sigma proporcionam uma flexibilidade sem igual. A capacidade de carga é, na prática, ilimitada, uma vez que o molde permanece apoiado fora da máquina durante o processo de intervenção. Esta abordagem não só reduz o tempo de inatividade, como também minimiza os riscos associados ao transporte de moldes, especialmente em unidades de produção de grande dimensão.

Estes sistemas são projetados para lidar com uma variedade de geometrias de moldes, graças à sua capacidade de ajuste fino e ao uso de óticas Leica 10×, permitindo um posicionamento preciso do feixe. A capacidade de operar em ambientes industriais complexos é reforçada pela conformidade com qualificação dos operadores segundo a EN ISO 14732, garantindo que os operadores estejam qualificados para manusear equipamentos de soldadura laser.

Aplicações práticas e eficiência

As máquinas móveis da Sigma são ideais para a soldadura laser de moldes em variados contextos industriais. Desde a indústria automóvel até à produção de componentes eletrónicos, a precisão e a eficiência destas máquinas permitem reparações rápidas e eficazes. A integração de tecnologias avançadas, como a ótica orientável (Swivel Optics) e o dispositivo de rotação motorizado (Motor-driven Turning Device), assegura uma intervenção precisa, mesmo em geometrias complexas.

Os sistemas móveis, como a Sineo Light, operam com frequências até 40 Hz, permitindo uma rápida repetição de pulsos que é essencial para processos de soldadura em série. A capacidade de ajustar a duração do pulso entre 0,05 ms e 50 ms oferece flexibilidade adicional para adaptar o processo às características específicas do material e da aplicação.

Para uma análise mais aprofundada sobre a reparação de moldes pesados no local, explore o nosso conteúdo especializado. A escolha da máquina adequada pode acelerar o seu processo de fabrico e melhorar significativamente a longevidade dos seus moldes.
