Moldes Pesados? Reparação por Soldadura Laser sem Transportar o Molde

Transportar um molde de várias toneladas: custos e riscos reais

Nos processos de reparação de moldes pesados no local, a logística de transporte é um dos desafios mais significativos. Para empresas na Marinha Grande e em Oliveira de Azeméis, esta operação não é apenas complexa, mas também acarreta custos e riscos consideráveis. A desmontagem de prensas, a necessidade de gruas de grande capacidade e o transporte especializado podem resultar em dias de paragem de produção, impactando diretamente a eficiência e os custos operacionais.

Desmontagem e transporte: uma logística complexa

O processo começa com a desmontagem da prensa, uma tarefa que requer precisão e cuidados extremos para evitar danos. Segue-se a utilização de gruas, essenciais para movimentar moldes que frequentemente pesam várias toneladas. Este tipo de operação não só eleva os custos, mas também aumenta o risco de danos ao equipamento. O transporte especial necessário para deslocar estes moldes até ao local de reparação é outra fonte de despesas significativas.

Além disso, a manipulação de moldes pesados requer conformidade com normas de segurança e qualidade, como a ISO 3834-2, que assegura a qualidade na soldadura por fusão de materiais metálicos.

Impacto na produção e nos custos operacionais

Os dias de paragem de produção resultantes deste processo são um dos fatores mais dispendiosos. A interrupção da linha de produção para a remoção e transporte do molde pode resultar em perdas financeiras substanciais. Além disso, o risco de danos durante o transporte pode comprometer a integridade do molde, resultando em custos adicionais de reparação e atrasos na produção.

É importante considerar que a paragem de produção pode ser minimizada através de procedimentos bem estruturados e conformes com normas de gestão de qualidade, como a ISO 9001:2015, que promove a eficiência e a rentabilidade.

Soluções móveis para manutenção de moldes em Portugal

A implementação de sistemas móveis, como a Sineo Light ou a Sirius Light, possibilita a intervenção direta no local, eliminando a necessidade de transporte do molde. Estas máquinas de soldadura laser de classe 4, com tecnologia de 5 eixos, são projetadas para oferecer a precisão e flexibilidade necessárias para a reparação de moldes industriais diretamente na instalação do cliente, minimizando a ZAC e maximizando a eficiência do processo.

As máquinas móveis da Sigma, como a Sineo Light, utilizam lasers Nd:YAG com potência ajustável entre 220 e 500 W, permitindo uma penetração precisa e controlada, essencial para a reparação de moldes de aço e ligas especiais. A capacidade de ajustar o diâmetro do ponto de soldadura entre 0,2 e 2,0 mm oferece uma flexibilidade adicional para lidar com diferentes geometrias e espessuras de material.

Estas soluções móveis são particularmente vantajosas em ambientes onde a paragem de produção deve ser minimizada, permitindo intervenções rápidas e eficazes.

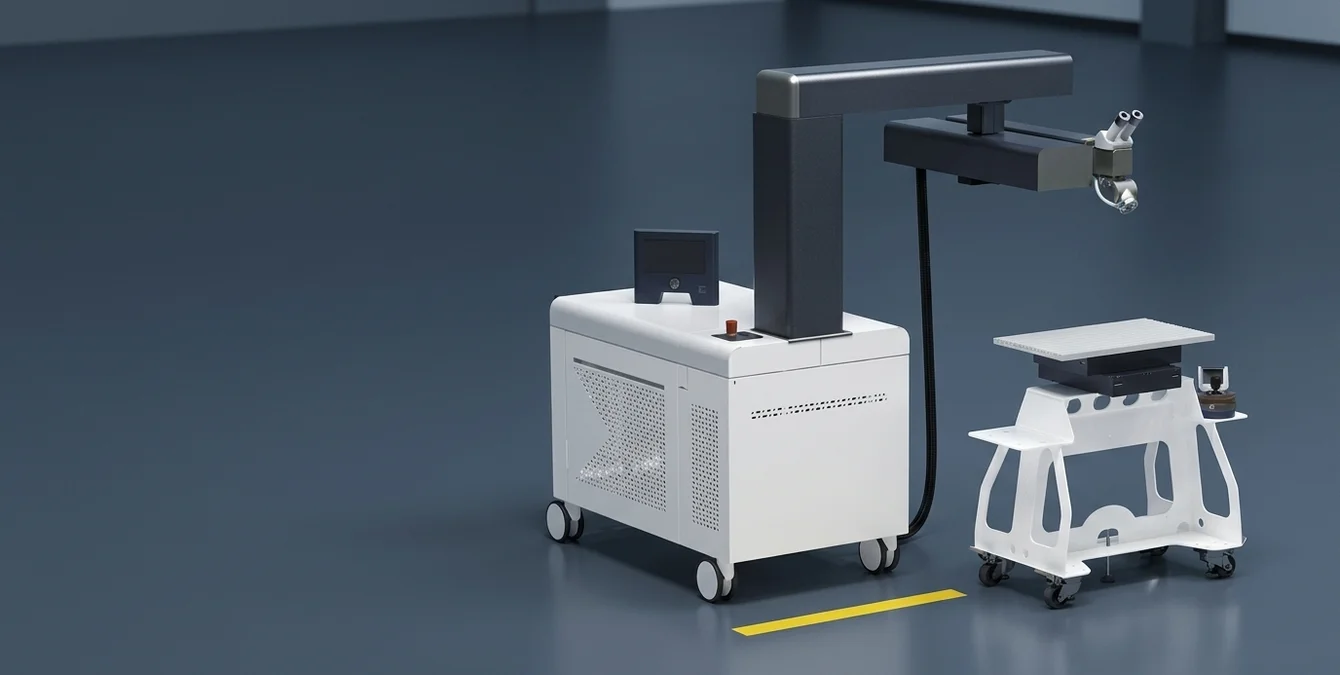

Como funciona a reparação no local com sistemas laser móveis?

Os sistemas móveis de soldadura laser Sigma, incluindo a Sineo Light, a Sineo Fibre e a Sirius Light, foram projetados para otimizar a reparação de moldes pesados no local. Estas máquinas robustas e flexíveis, equipadas com cinco eixos (X·Y·Z·C·D), oferecem um alcance do braço até 1830 mm, permitindo que se desloquem diretamente até ao molde, seja na bancada ou na própria prensa. Esta capacidade de mobilidade elimina a necessidade de mover moldes pesados para fora do local de produção, reduzindo tempos de inatividade e custos associados ao transporte.

Vantagens da soldadura laser móvel

• Precisão e controlo: A operação em cinco eixos permite um posicionamento preciso, minimizando a zona afetada pelo calor (ZAC) e assegurando a integridade estrutural do molde. Tipicamente, a ZAC é reduzida, o que é crucial para evitar deformações em moldes de alta precisão.
• Flexibilidade de aplicação: Ideal para a manutenção de moldes em Portugal, especialmente nas indústrias de moldes de injeção onde a reparação de moldes industriais é crítica. A capacidade de ajustar parâmetros como a frequência de pulso e a largura do feixe permite adaptar a soldadura a diferentes tipos de materiais e espessuras.
• Formação: Siga as diretrizes de segurança fornecidas com o seu sistema; a Sigma oferece formação certificada de operadores.

Aplicações práticas na indústria

Na indústria de moldes, a capacidade de realizar intervenções diretamente no local é um fator diferenciador. As máquinas móveis da Sigma são frequentemente utilizadas para soldadura em aços para ferramentas, como o 1.2344 (AISI H13), material essencial na construção de moldes de injeção. A ótica Leica com ampliação de 10× permite trabalhar com precisão em áreas de difícil acesso, assegurando uma manutenção eficaz sem comprometer a qualidade do molde.

Além disso, o controlo fino dos parâmetros de impulso nas máquinas móveis da Sigma permite ajustar o aporte térmico com precisão, garantindo que as intervenções tenham um impacto mínimo na estrutura do molde. Esta tecnologia é particularmente eficaz em aplicações onde a penetração controlada e a minimização do aquecimento são críticas.

Para garantir a qualidade e a repetibilidade do processo de soldadura, é importante seguir normas de qualificação de procedimentos, como a EN ISO 15614, que estabelece os requisitos para a qualificação de procedimentos de soldadura por fusão de materiais metálicos, assegurando que os parâmetros utilizados sejam adequados para o material e a aplicação específicos.

Capacidade de carga ilimitada: o que significa na prática

No contexto da reparação de moldes pesados no local, a capacidade de carga de um sistema de soldadura laser Sigma não é limitada pelo equipamento em si, mas pela infraestrutura que suporta o molde. Os sistemas móveis, como a Sirius Light, permitem que o molde permaneça na sua posição original, seja numa bancada, numa prensa ou diretamente no solo. Isto elimina as restrições de peso impostas por mesas de equipamentos convencionais.

Os sistemas laser móveis da Sigma, como a Sirius Light, oferecem uma solução robusta para a reparação de moldes pesados, permitindo a soldadura de precisão em locais de difícil acesso. A flexibilidade de um sistema móvel é essencial para a manutenção eficiente de moldes de grande porte, garantindo que as operações possam ser realizadas sem a necessidade de movimentar o molde, o que é crucial para evitar danos estruturais e custos adicionais.

Exemplo prático: a reparação de um molde de 25 toneladas

Um exemplo concreto da eficiência e versatilidade dos sistemas Sigma é a reparação de um molde de 25 toneladas realizada no local. Este caso demonstrou como a manutenção de moldes em Portugal pode ser realizada sem a necessidade de deslocar o molde, reduzindo significativamente o tempo de inatividade e os custos associados ao transporte.

Durante a reparação de moldes pesados, como o de 25 toneladas, a precisão do feixe laser é fundamental. A tecnologia de 5 eixos dos sistemas Sigma permite um controlo rigoroso do processo de soldadura, assegurando que a zona afetada pelo calor (ZAC) seja minimizada, o que é essencial para manter a integridade do material e evitar deformações indesejadas.

Vantagens dos sistemas móveis de soldadura laser Sigma

• Flexibilidade de posicionamento: Os sistemas móveis podem ser facilmente deslocados até ao local do molde, permitindo intervenções rápidas e eficazes.
• Precisão e controlo: A tecnologia de 5 eixos assegura uma precisão superior na soldadura, minimizando a zona afetada pelo calor (ZAC).
• Suporte a materiais diversos: Capazes de lidar com aços para ferramentas como o 1.2344 (AISI H13), garantindo a integridade estrutural do molde durante a reparação.
• Conformidade com normas de qualidade: A utilização de sistemas de soldadura laser está em conformidade com normas como a EN ISO 14732 (qualificação de operadores de soldadura), que assegura a qualidade e a segurança dos processos de soldadura.

Com as soluções de soldadura laser da Sigma, as empresas podem realizar a reparação de moldes industriais diretamente nas suas instalações, otimizando os processos de manutenção e garantindo a continuidade operacional das suas linhas de produção.

Os sistemas laser da Sigma, como a Sirius Light, são projetados para oferecer uma penetração de soldadura eficaz, com profundidades que podem atingir alguns milímetros, dependendo do material e das condições do processo. Esta capacidade é particularmente valiosa na reparação de moldes complexos, onde a precisão e a qualidade da soldadura são críticas para o desempenho futuro do molde.

Todos os valores refletem apenas o conteúdo apresentado no artigo.

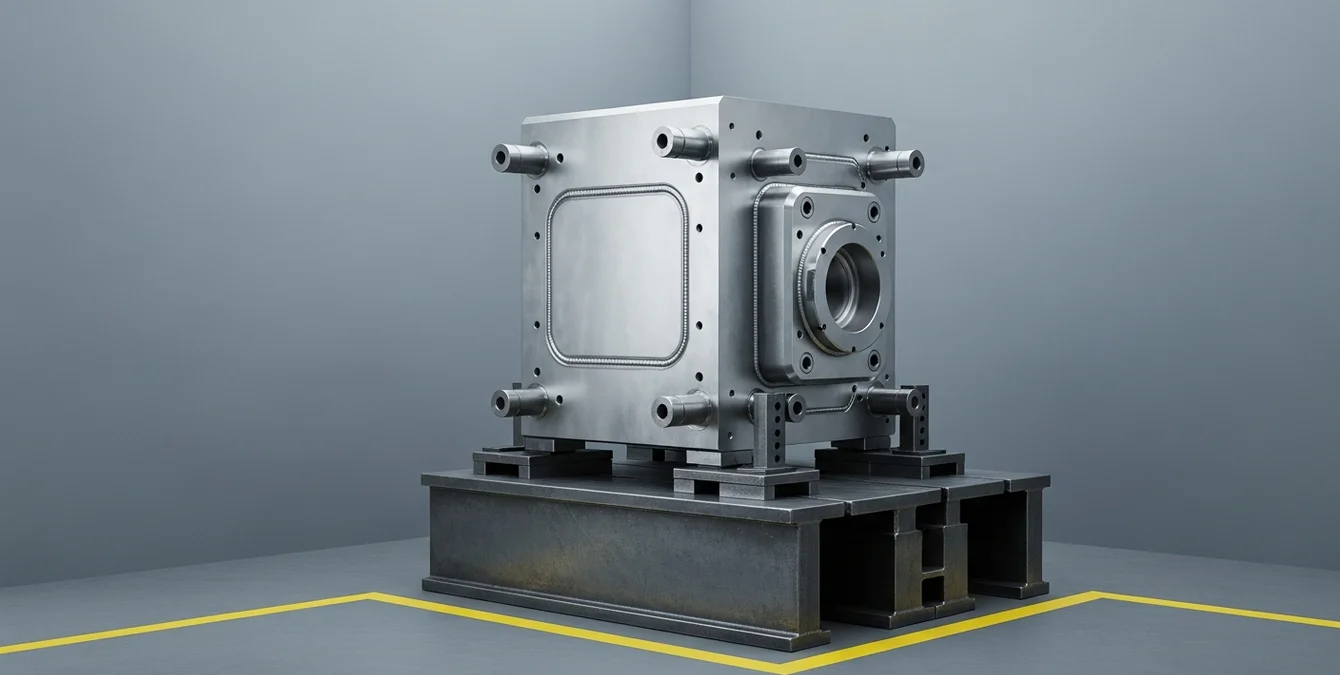

Sineo Light, Sineo Fibre ou Sirius Light: que sistema móvel para que cenário?

No setor da reparação de moldes pesados no local, a escolha de um sistema de soldadura laser móvel é fundamental para otimizar a eficiência e a precisão. A Sigma Laser disponibiliza três soluções distintas: a Sineo Light, a Sineo Fibre e a Sirius Light. Cada uma destas máquinas foi desenvolvida para responder a diferentes requisitos operacionais e de aplicação.

Sineo Light: flexibilidade e precisão

A Sineo Light, equipada com um laser Nd:YAG de 1070 nm e potência entre 220 e 500 W, proporciona uma mobilidade de 360°, permitindo intervenções rápidas e eficazes em moldes de injeção. Este sistema é ideal para tarefas que exijam alta precisão e flexibilidade, especialmente em ambientes onde os moldes não podem ser facilmente deslocados.

Os sistemas Nd:YAG são conhecidos por oferecerem uma penetração de soldadura que pode atingir alguns milímetros, dependendo do material e das condições operacionais. A precisão é reforçada pela capacidade de ajustar o diâmetro do spot entre 0,2 e 2,0 mm, permitindo uma minimização eficaz da zona afetada pelo calor (ZAC), o que é crucial para evitar deformações nos moldes de injeção.

Sineo Fibre: versatilidade e potência

A Sineo Fibre destaca-se pelo seu laser de fibra de itérbio de 1070 nm, com uma potência variável entre 300 e 600 W. Oferecendo modos de operação contínua (CW) e pulsada, esta máquina é especialmente adequada para a reparação de moldes industriais que requerem uma abordagem versátil. O spot mínimo de 0,1 mm permite uma intervenção precisa, minimizando a zona afetada pelo calor (ZAC).

Os lasers de fibra são particularmente eficazes na soldadura de aços de alta resistência e ligas de alumínio, devido à sua alta eficiência energética e capacidade de manter uma qualidade de feixe superior.

Sirius Light: robustez para aplicações exigentes

Para cenários que exigem uma solução de soldadura de gama pesada, a Sirius Light é a escolha indicada. Com um laser Nd:YAG de 1064 nm e potência entre 60 e 500 W, este sistema móvel é apto para intervenções em moldes de grandes dimensões e com necessidade de alta resistência estrutural. A robustez da Sirius Light torna este sistema ideal para a manutenção de moldes em ambientes industriais exigentes.

Este sistema é capaz de lidar com materiais de alta dureza, como os aços para ferramentas, sendo a escolha preferida quando a resistência mecânica e a durabilidade são essenciais. A capacidade de ajustar a frequência de pulso até 20 Hz permite controlar o aporte térmico, essencial para manter a integridade estrutural dos moldes durante a reparação.

Cada um destes sistemas móveis de soldadura laser da Sigma Laser oferece soluções específicas para diferentes cenários, assegurando que a escolha certa é feita com base na aplicação e nas condições operacionais presentes na indústria de moldes.

Segurança laser fora da máquina fechada: o que é preciso garantir

No contexto industrial da reparação de moldes pesados no local, os sistemas de soldadura laser de classe 4, como os da Sigma Laser, exigem medidas específicas de segurança durante a operação. Estes sistemas, utilizados frequentemente na reparação de moldes industriais, requerem uma abordagem que integre práticas de segurança como parte do procedimento operacional padrão.

Óculos de proteção adequados

Os óculos de proteção são essenciais quando se trabalha com sistemas laser de classe 4, que operam num comprimento de onda de 1064 nm. Este equipamento de segurança é vital para proteger os olhos dos operadores durante a manutenção de moldes em Portugal, garantindo que a intervenção se realiza sem riscos acrescidos.

Área laser controlada

A segurança não se limita ao uso de óculos de proteção. A definição de uma área laser controlada é crucial para evitar a exposição inadvertida a emissões laser. Esta prática é particularmente relevante em operações de manutenção de moldes, onde o ambiente de trabalho pode ser menos previsível. A norma ISO 11553-1 fornece diretrizes para a segurança de equipamentos laser, incluindo a necessidade de áreas controladas para prevenir acidentes.

Prática normal de trabalho

Incorporar estas medidas de segurança como prática normal de trabalho é fundamental. A operação com os modelos móveis da Sigma, como a Sirius Light, permite a realização de intervenções no local, integrando a segurança como parte indissociável do processo. Esta abordagem é essencial para cumprir os padrões de segurança e eficiência nas indústrias que utilizam a tecnologia laser para a reparação e manutenção de moldes.

Os sistemas laser da Sigma, como a Sirius Light, oferecem flexibilidade e precisão em operações no local, com um alcance até 1830 mm, permitindo uma intervenção eficaz em moldes de grandes dimensões. A precisão do posicionamento é assegurada pelos cinco eixos de controlo numérico, minimizando a zona afetada pelo calor (ZAC) e garantindo a integridade estrutural do molde durante a soldadura.

• Garantir sempre a utilização de óculos de proteção adequados.
• Estabelecer uma área laser controlada antes de iniciar a operação.
• Integrar estas práticas como parte do procedimento operacional padrão.

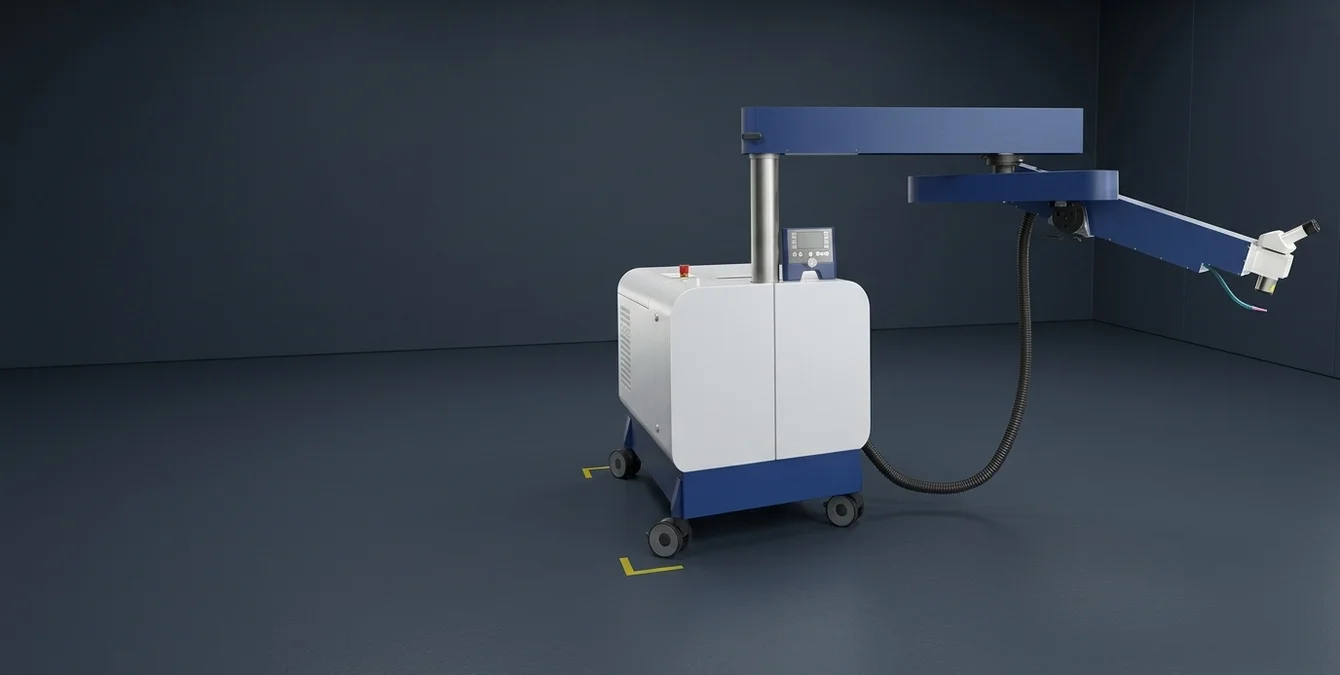

Vale a pena ter capacidade móvel própria na oficina?

A decisão de integrar uma máquina de soldadura laser móvel na oficina pode oferecer vantagens significativas para a reparação de moldes pesados no local. Estas máquinas, como a Sirius Light da Sigma Laser, são concebidas para se deslocarem até aos moldes, eliminando a necessidade de transporte dos mesmos para reparações externas. Esta capacidade é essencial para indústrias em Portugal, onde a manutenção de moldes industriais é uma constante.

As máquinas móveis, como a Sirius Light, oferecem uma flexibilidade operacional significativa, permitindo a soldadura de precisão em locais de difícil acesso. Com um alcance até 1830 mm e um peso que varia entre 210 e 475 kg, estas máquinas são ideais para intervenções em moldes de grande dimensão sem comprometer a precisão. A utilização de lasers de Nd:YAG com potências que podem atingir os 500 W e picos de potência até 13 kW garante uma penetração eficaz e uma zona afetada pelo calor (ZAC) minimizada, essencial para manter a integridade estrutural dos moldes durante a reparação.

Frequência de reparações

Em ambientes industriais onde os moldes são utilizados intensivamente, a frequência de intervenções de manutenção pode ser elevada. Ter uma máquina móvel reduz o tempo de inatividade, permitindo intervenções rápidas e eficazes no local de produção. Além disso, a flexibilidade de uma solução móvel pode ser estratégica para responder a emergências, evitando paragens prolongadas das linhas de produção.

As intervenções no local são realizadas com precisão, graças à elevada qualidade do feixe laser, que garante um foco preciso e uma penetração controlada. A capacidade de ajustar parâmetros como a frequência de impulso — até 20 Hz na Sirius Light e até 40 Hz na Sineo Light — permite adaptar o processo às necessidades específicas de cada reparação, maximizando a eficiência e minimizando o risco de defeitos.

Moldes que não podem viajar

Existem situações em que o transporte de moldes para manutenção externa não é viável devido ao seu tamanho ou complexidade. Nestes casos, a reparação de moldes pesados no local torna-se a única opção prática. As máquinas móveis da Sigma Laser oferecem a precisão necessária para reparar mesmo os moldes mais exigentes sem a necessidade de deslocação.

Os materiais mais comuns para moldes, como o aço ferramenta (p. ex., AISI P20, H13) e ligas de alumínio, podem ser reparados eficazmente com estas máquinas, garantindo que as propriedades mecânicas não são comprometidas durante o processo de soldadura. A conformidade com normas como a EN ISO 15614, que qualifica procedimentos de soldadura, assegura que os processos são realizados de acordo com os padrões de qualidade exigidos.

Independência de prestadores externos

Ao investir em capacidade móvel própria, as empresas ganham independência em relação a prestadores de serviços externos. Esta autonomia pode resultar em poupanças significativas a longo prazo, além de assegurar que os padrões de qualidade, como os definidos pela EN ISO 9001, são cumpridos internamente.
