Wartung und Service von Laserschweißanlagen: Das sollten Betreiber wissen

Welche Wartung braucht eine Laserschweißanlage?

Die Wartung einer Laserschweißanlage ist entscheidend, um die Betriebssicherheit und die Qualität der Schweißverbindungen zu gewährleisten. Dabei unterscheiden sich die Anforderungen je nach Baugruppe der Anlage. Die folgenden Abschnitte geben einen Überblick über die typischen Wartungsumfänge, die für eine zuverlässige Funktion einer Anlage von Sigma Laser notwendig sind.

Strahlquelle

Bei Nd:YAG-Lasern gehört der Austausch der Blitzlampen zu den regelmäßigen Wartungsaufgaben. Im Gegensatz dazu sind Ytterbium-Faserquellen weitgehend wartungsarm, was die Betriebskosten senkt. Dennoch ist die Überprüfung der Strahlquelle auf Leistungseinbußen wichtig, um die Effizienz der Laserschweißanlage langfristig zu sichern. Typische Wellenlängen für Nd:YAG-Laser liegen bei 1064 nm, während Ytterbium-Faserlaser bei 1070 nm arbeiten. Die Strahlqualität, gemessen als M²-Wert, ist ein entscheidender Faktor für die Präzision des Schweißprozesses und sollte regelmäßig überprüft werden, um die Schweißqualität zu gewährleisten DIN EN ISO 14717:2020-08.

Schutzglas und Optik

Die Reinigung der Optik ist essenziell, um die Qualität der Laserstrahlung zu erhalten. Schutzglas und Linsen sollten regelmäßig auf Verschmutzungen oder Beschädigungen überprüft werden. Eine regelmäßige Optikreinigung beim Laserschweißen verhindert Energieverluste und reduziert die Gefahr von Fehlstellen. Typische Spotgrößen variieren zwischen 0,1 mm und 2,0 mm, abhängig von der Anwendung und der spezifischen Laserkonfiguration.

Kühlsystem

Das Kühlsystem einer Laserschweißanlage sorgt für die notwendige Temperaturstabilität der Strahlquelle. Eine regelmäßige Überprüfung des Kühlsystems auf Lecks und eine Inspektion der Kühlflüssigkeit sind unerlässlich, um Überhitzung zu vermeiden und die Lebensdauer der Anlage zu verlängern. Die Kühlleistung ist entscheidend, um die thermische Belastung der Komponenten zu minimieren und die Effizienz des Schweißprozesses zu maximieren.

5-Achs-Mechanik

Die mechanische Inspektion der beweglichen Teile, insbesondere der 5-Achs-Mechanik, ist entscheidend für die Präzision der Schweißarbeiten. Verschleißteile sollten regelmäßig überprüft und bei Bedarf ersetzt werden, um die hohe Genauigkeit der Bearbeitungsprozesse sicherzustellen. Die Wiederholgenauigkeit der Achsen ist ein kritischer Parameter, der typischerweise im Bereich von ±0,01 mm liegt, um die geforderte Präzision zu gewährleisten.

Sicherheitseinrichtungen des Schutzgehäuses

Die Sicherheitsmaßnahmen einer geschlossenen Klasse-4-Anlage von Sigma Laser umfassen Interlocks und Laserschutzfenster. Diese müssen regelmäßig getestet werden, um den sicheren Betrieb der Anlage zu gewährleisten. Wartungsarbeiten an diesen Sicherheitseinrichtungen sind in der Regel durch geschultes Personal durchzuführen. Die Einhaltung der Sicherheitsstandards, wie sie in der DGUV Information 209-077 beschrieben sind, ist von zentraler Bedeutung.

Während einige Wartungsarbeiten von den Bedienern selbst durchgeführt werden können, erfordern komplexere Aufgaben die Fachkenntnisse eines Servicetechnikers. Das Wartungshandbuch und bestehende Serviceverträge geben detaillierte Informationen zu den spezifischen Anforderungen jeder Anlage.

Wie oft muss gewartet werden? Die Intervalle im Überblick

Die Wartung einer Laserschweißanlage ist essenziell, um die Betriebsbereitschaft und die Präzision der Fertigung zu gewährleisten. Regelmäßige Inspektionen und Wartungsarbeiten an Komponenten wie der Optik, dem Kühlsystem und den mechanischen Teilen sind entscheidend, um die Lebensdauer der Anlage zu verlängern und die Betriebskosten zu optimieren. Während spezifische Intervalle im Wartungshandbuch der jeweiligen Laserschweißanlage von Sigma Laser zu finden sind, bietet die folgende Übersicht typische Wartungsintervalle und Maßnahmen.

Regelmäßige Optikreinigung für präzises Laserschweißen

Eine regelmäßige Optikreinigung ist notwendig, um die Effizienz und Präzision des Laserschweißens zu gewährleisten. Verunreinigte Optiken können die Laserstrahlqualität beeinträchtigen und zu ungenauen Schweißnähten führen. Daher empfiehlt sich eine wöchentliche Reinigung durch qualifiziertes Wartungspersonal. Typischerweise wird die Strahlqualität durch den M²-Wert charakterisiert, der bei hochwertigen Lasersystemen wie denen von Sigma Laser im Bereich von 1,1 bis 1,5 liegt, um eine hohe Präzision zu gewährleisten.

Wartung des Kühlsystems für stabile Betriebsbedingungen

Das Kühlsystem einer Laserschweißanlage spielt eine entscheidende Rolle bei der Aufrechterhaltung stabiler Betriebsbedingungen. Eine monatliche Überprüfung stellt sicher, dass das System effektiv arbeitet, um Überhitzung zu vermeiden und die Lebensdauer der Anlage zu verlängern. Details zu spezifischen Wartungsanforderungen finden Sie im Wartungshandbuch der Anlage. Die Kühlleistung muss ausreichend sein, um die Wärmeentwicklung bei Laserleistungen von bis zu 500 W, wie sie bei der Sidanus Light möglich sind, effizient abzuführen.

Mechanische Inspektion zur Vermeidung von Ausfällen

Mechanische Komponenten müssen jährlich auf Verschleiß und Kalibrierung überprüft werden. Dies verhindert unvorhergesehene Ausfälle und stellt sicher, dass die Anlage den Anforderungen der ISO 9001 und anderen relevanten Standards entspricht. Eine präzise Kalibrierung ist entscheidend, um die Wiederholgenauigkeit der Schweißnähte im Bereich von ±0,1 mm zu gewährleisten, was insbesondere bei Anwendungen in der Medizintechnik und Elektronik von Bedeutung ist.

Die Einhaltung der Normen wie der DIN EN ISO 14717:2020-08 für die Wartung von Lasersystemen ist ebenfalls wichtig, um die Sicherheit und Effizienz der Anlagen zu gewährleisten DIN EN ISO 14717:2020-08.

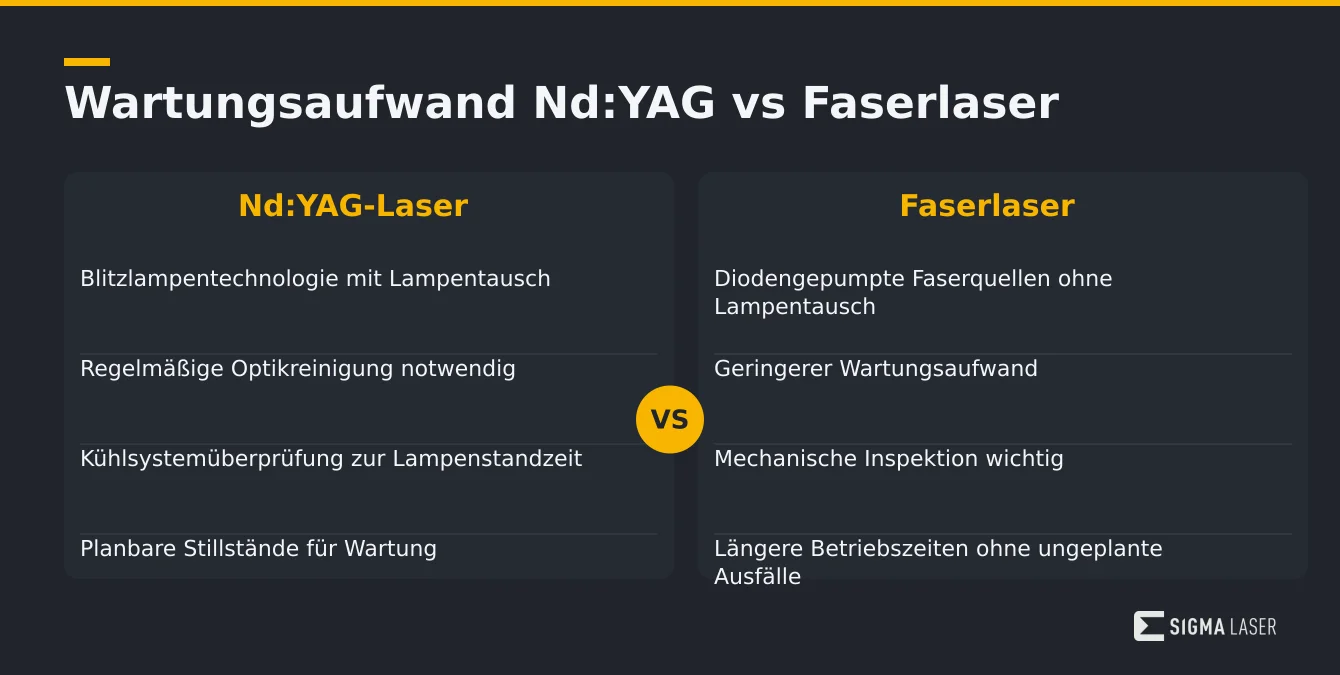

Nd:YAG oder Faserlaser: Unterschiede im Wartungsaufwand

Planbarer Verschleißposten bei Nd:YAG-Lasern

Nd:YAG-Laser basieren auf der Blitzlampentechnologie, bei der ein regelmäßiger Austausch der Lampen erforderlich ist. Diese planbaren Verschleißteile beeinflussen das Ersatzteilbudget direkt, da sie einen festen Bestandteil der Betriebskosten darstellen. Die Wartung einer Laserschweißanlage mit Nd:YAG-Technologie umfasst daher auch die regelmäßige Optikreinigung und die Überprüfung des Kühlsystems, um die Standzeit der Blitzlampen zu maximieren.

Typischerweise arbeiten Nd:YAG-Laser mit einer Wellenlänge von 1064 nm und erreichen Spitzenleistungen von bis zu 13 kW, wie bei der Sidanus Light und Sirius Light. Die Einschweißtiefe kann je nach Material und Parametereinstellung variieren, liegt jedoch oft im Bereich von wenigen Millimetern. Die Wärmeeinflusszone (WEZ) ist im Vergleich zu herkömmlichen Schweißverfahren wie WIG minimal, was eine hohe Präzision ermöglicht.

Diodengepumpte Faserquellen ohne Lampentausch

Im Gegensatz dazu benötigen Faserlaser keine Blitzlampen, was den Wartungsaufwand erheblich reduziert. Die diodengepumpten Faserquellen arbeiten ohne Lampentausch, wodurch nicht nur die Laserschweißanlage Wartung vereinfacht wird, sondern auch die Kosten für Ersatzteile sinken. Die mechanische Inspektion des Laserschweißgeräts bleibt dennoch wichtig, um die Langlebigkeit der Anlage sicherzustellen.

Folgen für Ersatzteilbudget und Stillstandsplanung

In der industriellen Anwendung zeigt sich, dass die Unterschiede im Wartungsaufwand direkte Auswirkungen auf das Ersatzteilbudget und die Stillstandsplanung haben. Während bei Nd:YAG-Lasern planbare Stillstände zur Lampenwartung notwendig sind, profitieren Faserlaser von längeren Betriebszeiten ohne ungeplante Ausfälle. Um eine genaue Kostenanalyse durchzuführen, wird empfohlen, das Wartungshandbuch und den Servicevertrag zu konsultieren.

Die regelmäßige Wartung und Inspektion gemäß DIN EN ISO 14717:2020-08 ist entscheidend, um die Betriebssicherheit und Effizienz der Laserschweißanlagen zu gewährleisten. Eine gut geplante Wartungsstrategie kann die Lebensdauer der Anlagen erheblich verlängern und die Gesamtbetriebskosten senken.

Für eine umfassende Betrachtung der Betriebskosten lesen Sie mehr in unserem Artikel über Laserschweißanlagen-Betriebskosten.

Was leistet ein Servicevertrag — und wann lohnt er sich?

Ein Servicevertrag für eine Laserschweißanlage bietet entscheidende Vorteile, um die Einsatzbereitschaft und Leistungsfähigkeit Ihrer Anlage zu sichern. Durch regelmäßige Inspektionen lassen sich potenzielle Probleme frühzeitig erkennen, was die Lebensdauer der Anlage verlängert und ungeplante Stillstände minimiert. Die Wartung einer Laserschweißanlage ist essenziell, um die Funktionalität von Systemkomponenten wie der Optik und dem Kühlsystem zu garantieren. Typische Wartungsmaßnahmen umfassen die Überprüfung der Strahlqualität gemäß ISO 11146, um sicherzustellen, dass die Strahlparameter innerhalb der spezifizierten Toleranzen bleiben.

Vertragsbausteine im Detail

Ein umfassender Servicevertrag kann verschiedene Bausteine umfassen, die auf Ihre spezifischen Anforderungen zugeschnitten sind:

• Inspektion: Regelmäßige Überprüfung der mechanischen Teile und Reinigung der Optik des Laserschweißgeräts. Dies ist besonders wichtig, um die Strahlqualität und die Präzision der Schweißnähte zu gewährleisten.
• Fernwartung/Remote-Diagnose: Ermöglicht die schnelle Identifikation und Behebung von Problemen ohne einen Vor-Ort-Besuch. Dies kann die Reaktionszeit erheblich verkürzen und die Anlagenverfügbarkeit erhöhen.
• Garantierte Reaktionszeit: Sicherstellung, dass technische Unterstützung innerhalb eines festgelegten Zeitrahmens erfolgt. Dies ist entscheidend, um Produktionsausfälle zu minimieren.
• Ersatzteil-Priorität: Bevorzugte Behandlung bei der Lieferung kritischer Ersatzteile, um die Anlagenverfügbarkeit zu maximieren. Ersatzteile wie Laserdioden oder Optiken sollten gemäß den Empfehlungen des Herstellers ausgetauscht werden, um die Leistung der Anlage zu sichern.

Diese Bausteine helfen, Ausfallkosten zu reduzieren und die Produktivität zu steigern. Weitere Informationen finden Sie in unserem Wartungshandbuch.

Prüffragen vor Vertragsabschluss

Vor dem Abschluss eines Servicevertrags sollten Sie folgende Fragen klären:

• Sind die Inspektionsintervalle mit Ihren Produktionsplänen kompatibel? Regelmäßige Wartungsintervalle sind entscheidend, um die Einhaltung der Produktionsziele zu gewährleisten.
• Welche Komponenten sind im Vertrag abgedeckt, und welche nicht? Eine klare Definition der abgedeckten Teile kann unerwartete Kosten vermeiden.
• Wie schnell kann im Fall eines Ausfalls reagiert werden? Eine schnelle Reaktionszeit ist entscheidend, um die Produktionsunterbrechung zu minimieren.
• Welche Kosten entstehen, und wie setzen sich diese zusammen? Eine detaillierte Kostenaufstellung hilft bei der Budgetplanung und der Bewertung der Wirtschaftlichkeit des Vertrags.

Ein Servicevertrag lohnt sich besonders dann, wenn er die Betriebskosten in einer Gesamtrechnung der Laserschweißanlage berücksichtigt und diese optimiert. Die Einhaltung von Standards wie EN ISO 15614 zur Qualifizierung von Schweißverfahren kann ebenfalls Teil des Vertrags sein, um die Qualität und Zuverlässigkeit der Schweißnähte zu gewährleisten.

Ersatzteilversorgung und Herstellernähe

Die kontinuierliche Verfügbarkeit von Ersatzteilen ist entscheidend für den reibungslosen Betrieb einer Laserschweißanlage. Als Hersteller mit Sitz in Rödermark bietet Sigma Laser einen klaren Service- und Logistikvorteil, der die Anlagenverfügbarkeit über die gesamte Lebensdauer hinweg sicherstellt.

Servicevorteile durch deutschen Standort

Der deutsche Produktionsstandort ermöglicht nicht nur eine schnelle und zuverlässige Lieferung von Ersatzteilen, sondern auch einen direkten Zugang zu technischem Support. Dies ist besonders wichtig beim Gebrauchtkauf von Anlagen, wo die Verfügbarkeit von Originalteilen über die Leistungsfähigkeit und Langlebigkeit der Maschinen entscheidet.

Kritische Faktoren bei der Wartung

Die regelmäßige Wartung einer Laserschweißanlage umfasst die Reinigung der Optik, die Überprüfung des Kühlsystems und die mechanische Inspektion. Diese Maßnahmen sind essenziell, um die Qualität der Fertigung und die Effizienz der Anlage sicherzustellen.

Die Einhaltung der Wartungsintervalle gemäß DIN EN ISO 14717:2020-08 ist entscheidend, um die Funktionalität und Sicherheit der Anlage zu gewährleisten. Eine regelmäßige Wartung kann auch die Lebensdauer der Anlage erheblich verlängern und die Betriebskosten reduzieren.

Wirtschaftliche Überlegungen

Die Betriebskosten einer Laserschweißanlage sind ein entscheidender Faktor bei der Gesamtrechnung. Die effiziente Ersatzteilversorgung und der Zugang zu Serviceleistungen tragen wesentlich zur Kosteneffizienz bei. Für eine umfassende Betrachtung der Betriebskosten, inklusive Wartungs- und Ersatzteilkosten, lesen Sie mehr in unserem detaillierten Blogartikel.

Die Optimierung der Betriebskosten kann durch die Implementierung von präventiven Wartungsstrategien gemäß der VDI 5200 Blatt 1 erreicht werden, die eine systematische Planung und Durchführung von Wartungsmaßnahmen empfiehlt.

• Schnelle Ersatzteilversorgung durch deutschen Standort
• Direkter technischer Support für schnelle Problemlösungen
• Regelmäßige Wartung erhöht die Lebensdauer der Anlage
• Effizientes Betriebskostenmanagement durch optimierte Logistik
• Kompatibilität mit verschiedenen Werkstoffen wie 1.4301 (Edelstahl) und 1.2343 (Werkzeugstahl) für vielseitige Anwendungen

Wartbarkeit von Anfang an mitkaufen

Bei der Auswahl einer Laserschweißanlage sollte die Wartungsfreundlichkeit von Beginn an berücksichtigt werden. Eine durchdachte Wartung kann die Lebensdauer der Anlage signifikant verlängern und ungeplante Ausfallzeiten minimieren. Besonders bei Anlagen wie der Sidanus Light oder der Sineo Fibre von Sigma Laser ist eine regelmäßige Wartung der Laserschweißanlage essentiell, um die Leistungsfähigkeit zu gewährleisten. Die Sidanus Light mit ihrer Nd:YAG-Technologie bietet eine Spitzenleistung von bis zu 13 kW, was eine präzise Steuerung der Wärmeeinflusszone (WEZ) ermöglicht.

Wartungsfreundlichkeit als Auswahlkriterium

Ein umfassendes Schulungsangebot und ein detaillierter Servicevertrag sollten bereits vor dem Kauf in Ihre Entscheidung einfließen. Anlagen von Sigma Laser bieten modulare Konzepte, die eine einfache Wartung der Optik und eine effiziente Reinigung der Optik ermöglichen. Die regelmäßige Überprüfung des Kühlsystems und die Inspektion der mechanischen Teile sind ebenfalls entscheidend für den wirtschaftlichen Betrieb. Typische industrielle Laserschweißanlagen arbeiten mit Leistungen bis zu 6 kW und erreichen Einschweißtiefen von bis zu 10 mm bei gängigen Werkstoffen wie Edelstahl 1.4301 oder Werkzeugstahl 1.2343.

Die Einhaltung von Normen wie der DIN EN ISO 14717:2020-08 ist entscheidend für die Qualitätssicherung und die Verlängerung der Lebensdauer der Anlage. Diese Norm bietet Richtlinien zur Wartung von Laserschweißsystemen und hilft, die Betriebssicherheit zu gewährleisten.

Serviceverträge und Schulungsangebote

• Modular aufgebaute Schulungen für alle Anwender
• Individuell angepasste Wartungspläne
• Zugang zu spezialisierten Wartungsteams

Durch den Abschluss eines Servicevertrags sichern Sie sich professionelle Unterstützung bei der Wartung und den Vorteil planbarer Kosten. Weitere Informationen zur umfassenden Betriebskostenrechnung finden Sie in unserem Artikel über die Betriebskosten einer Laserschweißanlage. Die regelmäßige Kalibrierung und Überprüfung der Strahlqualität gemäß ISO 15609-4:2009 trägt zur Sicherstellung der Prozessstabilität bei.

Gesamtbetriebskosten im Blick

Die Gesamtkostenbetrachtung einer Laserschweißanlage sollte nicht nur die Anschaffungskosten, sondern auch die laufenden Betriebskosten umfassen. Dazu zählen unter anderem die Kosten für Ersatzteile, Wartung und mögliche Schulungen. Eine detaillierte Übersicht über die relevanten Faktoren finden Sie auf unserem Hub zur Laserschweißanlage. Typische Betriebskosten umfassen auch den Energieverbrauch, der bei Faserlasern durch ihre hohe Effizienz im Vergleich zu anderen Lasertypen, wie CO2-Lasern, oft niedriger ist.
