Betriebskosten einer Laserschweißanlage: Energie, Gas und Wartung

Welche Betriebskosten fallen bei einer Laserschweißanlage an?

Die Betriebskosten einer Laserschweißanlage sind ein entscheidender Faktor bei der Bewertung ihrer Wirtschaftlichkeit in industriellen Produktionsprozessen. Diese Kosten setzen sich aus mehreren Komponenten zusammen, die sowohl den laufenden Betrieb als auch die langfristige Wartung und Schulung betreffen. Im Folgenden werden die wesentlichen Kostenblöcke und deren Treiber detailliert betrachtet.

Energieverbrauch

Der Energieverbrauch ist ein zentraler Kostenfaktor beim Laserschweißen. Moderne Anlagen von Sigma Laser, wie die Sidanus Light oder die Siega Fibre, sind auf Energieeffizienz optimiert. Dennoch variiert der Energiebedarf in Abhängigkeit von der Einschweißtiefe und der verwendeten Laserquelle, sei es ein Nd:YAG- oder Faserlaser. Typischerweise liegt der Energieverbrauch für Präzisionslaserschweißanlagen im Bereich von einigen hundert Watt bis zu etwa 600 W, je nach Anwendung und Materialdicke.

Schutzgas

Beim Laserschweißen wird häufig Schutzgas eingesetzt, um die Qualität der Schweißnaht zu verbessern und Oxidation zu verhindern. Die Art und Menge des Gases, z.B. Argon oder Helium, beeinflussen die Kosten erheblich. Optische Systeme wie die Schwenkoptik (Swivel Optics) können den Schutzgasverbrauch durch präzise Steuerung reduzieren. Der Einsatz von Schutzgas ist besonders bei der Verarbeitung von Edelstahl (z.B. 1.4301) und Aluminiumlegierungen wichtig, um eine hohe Nahtqualität zu gewährleisten.

Verschleiß- und Ersatzteile

Verschleißteile wie Linsen und Düsen müssen regelmäßig ausgetauscht werden, um die Leistungsfähigkeit der Anlage zu gewährleisten. Die Häufigkeit hängt von der Intensität der Nutzung und den spezifischen Materialanforderungen ab. Typischerweise sind die Austauschintervalle bei intensiver Nutzung kürzer, was die Betriebskosten beeinflusst.

Wartung und Service

Regelmäßige Wartung ist unerlässlich, um eine hohe Verfügbarkeit und lange Lebensdauer der Laserschweißanlage zu sichern. Sigma Laser bietet hierfür maßgeschneiderte Servicepakete an, die sowohl planmäßige Wartungen als auch unvorhergesehene Reparaturen abdecken. Die Einhaltung von Wartungsintervallen gemäß EN ISO 15614 kann die Prozesssicherheit und die Qualität der Schweißnähte erheblich verbessern.

Personal und Schulung

Die Bedienung einer Laserschweißanlage erfordert geschultes Personal. Die Schulungskosten variieren je nach Komplexität der Anlage und den vorhandenen Kenntnissen der Mitarbeiter. Schulungsprogramme von Sigma Laser stellen sicher, dass Ihr Team effizient und sicher arbeiten kann. Die Schulung umfasst typischerweise die Bedienung der Sigomatic-Steuerung sowie die Optimierung von Prozessparametern.

Arbeitsschutz

Sigma-Laseranlagen sind Lasersysteme der Klasse 4: Einzuplanen sind ein gekennzeichneter Laserbereich, geeignete Laserschutzbrillen und regelmäßige Unterweisungen des Personals. Diese Posten sind überschaubar und gut kalkulierbar — Abschirmung, Interlocks und die Sicherheitsüberwachung der Sigomatic-Steuerung sind bereits ab Werk integriert. Die Einhaltung der DGUV-Vorschriften für Lasersicherheit ist dabei die Grundlage für ein sicheres Arbeitsumfeld.

Wie viel Strom verbraucht eine Laserschweißanlage?

Laserschweißanlagen sind bekannt für ihre Präzision und Effizienz, was sie in vielen industriellen Anwendungen unverzichtbar macht. Ein wesentlicher Aspekt bei der Auswahl einer solchen Anlage sind die Betriebskosten, insbesondere der Energieverbrauch. Bei Sigma Laser arbeiten die Anlagen mit sub-kW-Durchschnittsleistungen, die je nach Modellklasse zwischen 60 und 600 Watt liegen. Diese gepulsten Präzisionssysteme erreichen Pulsspitzen im kW-Bereich und benötigen daher eine deutlich geringere Anschlussleistung als herkömmliche Multi-kW-CW-Anlagen.

Energieeffizienz und Anschlussleistung

Die Laserschweißanlagen von Sigma Laser, wie die Sidanus Light oder die Sirius Light, sind so ausgelegt, dass sie mit einem 380-V-Drehstromanschluss betrieben werden können. Dies gewährleistet nicht nur eine stabile Energieversorgung, sondern reduziert auch die Betriebskosten im Vergleich zu anderen Schweißverfahren wie dem WIG-Schweißen. Der Energieverbrauch beim Laserschweißen ist optimiert, um eine maximale Wirtschaftlichkeit zu erreichen.

Typischerweise liegen die Einschweißtiefen beim Laserschweißen im Bereich von wenigen Millimetern bis zu etwa 10 mm, abhängig von der Materialdicke und der spezifischen Anwendung. Die Wärmeeinflusszone (WEZ) ist im Vergleich zu konventionellen Schweißverfahren wie dem WIG-Schweißen deutlich kleiner, was zu geringeren Verformungen und Spannungen im Werkstück führt. Dies ist besonders vorteilhaft bei der Bearbeitung von Materialien wie Edelstahl (z. B. 1.4301) oder Werkzeugstahl (z. B. 1.2343).

Qualitative Berechnung der Energiekosten

Obwohl konkrete Verbrauchswerte für Sigma-Maschinen nicht angegeben werden können, lässt sich der Energieverbrauch qualitativ berechnen. Durch die geringere Anschlussleistung und die effiziente Energienutzung wird der Energieverbrauch minimiert, was zu niedrigeren Energiekosten führt. Diese Effizienz ist besonders wichtig in Branchen mit hohen Stückzahlen, wie der Automobil- oder Medizintechnik, wo die Simass Base Unit als automatisierte Laserschweißanlage eingesetzt wird.

In der Praxis wird die Energieeffizienz einer Laserschweißanlage auch durch die Strahlqualität (typischerweise M²-Werte um 1,1 bis 1,5) und die Prozessparameter wie Pulsdauer und Wiederholrate beeinflusst. Diese Faktoren tragen dazu bei, die Prozessstabilität zu maximieren und die Betriebskosten weiter zu senken. Die Einhaltung relevanter Normen wie der EN ISO 15614 zur Qualifizierung von Schweißverfahren ist entscheidend, um die Qualität und Reproduzierbarkeit der Schweißnähte sicherzustellen.

Weitere Informationen zu den Anschaffungskosten und der Wirtschaftlichkeit einer Laserschweißanlage finden Sie in unseren Artikeln Was kostet eine Laserschweißanlage? und Wann lohnt sich eine Laserschweißanlage?.

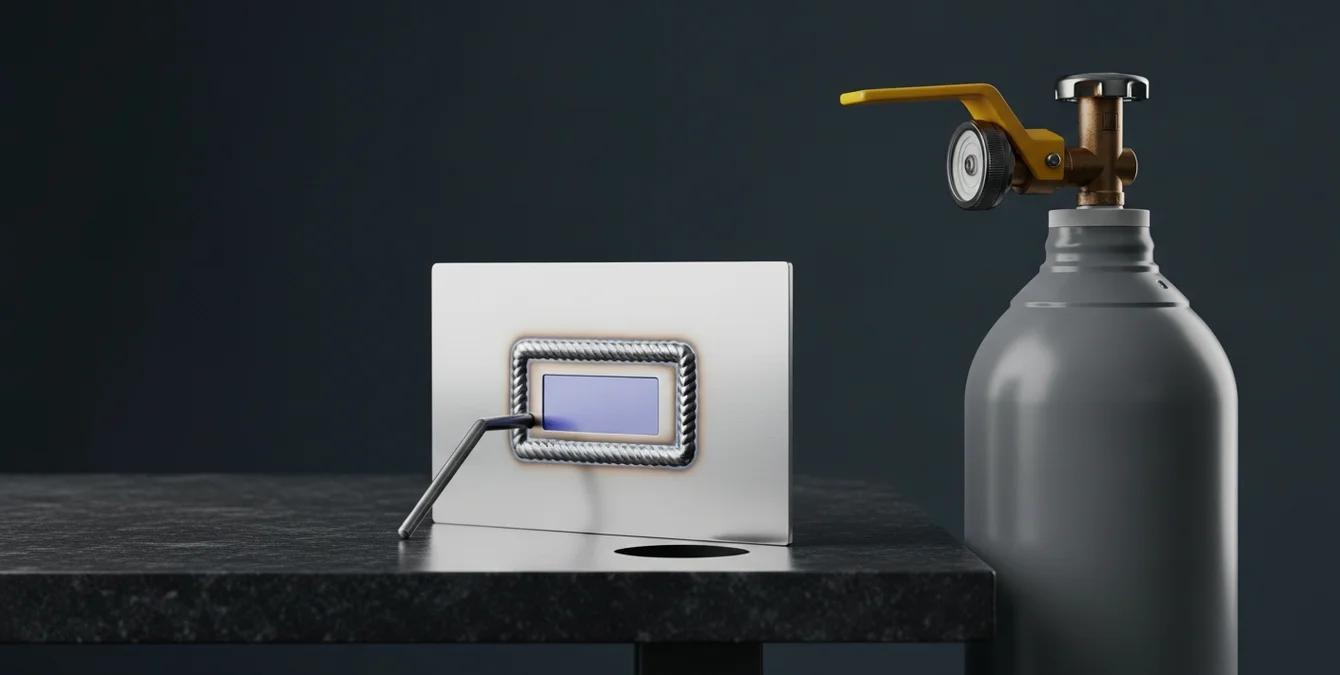

Schutzgaskosten realistisch kalkulieren

Bei der Kalkulation der Laserschweißanlage Betriebskosten spielen Schutzgaskosten eine wesentliche Rolle. Argon gilt als Standardgas im Laserschweißen und beeinflusst maßgeblich die Betriebskosten. Faktoren wie Nahtlänge, Durchflussmenge und die Geometrie der Bauteile treiben den Gasverbrauch und somit die Kosten in die Höhe.

Typischerweise wird beim Laserschweißen mit einer Leistung von bis zu 500 W im Bereich der Präzisionsanwendungen gearbeitet, wobei die Einschweißtiefe und die Wärmeeinflusszone (WEZ) stark von der Materialdicke und der Laserparameterwahl abhängen. Die Strahlqualität, oft als M²-Wert bezeichnet, liegt bei modernen Faserlasern üblicherweise unter 1.2, was eine hohe Präzision und geringe Wärmeeinflusszone ermöglicht. Die Schweißgeschwindigkeit kann je nach Material und Leistung des Lasers variieren, liegt aber in der Regel zwischen 0.5 und 5 m/min.

Verbrauchstreiber verstehen

Die Nahtlänge ist ein direkter Indikator für den Argonbedarf, da längere Nähte mehr Gas benötigen. Eine präzise Einstellung der Durchflussmenge ist entscheidend, um unnötigen Verbrauch zu vermeiden. Zudem kann die Geometrie des Bauteils den Schutzgasbedarf beeinflussen, da komplexe Formen oft eine gleichmäßigere und intensivere Gasabdeckung erfordern. Eine sorgfältige Planung dieser Faktoren kann die Betriebskosten spürbar senken.

Die Einhaltung von Normen wie der EN ISO 15614, die die Qualifizierung von Schweißverfahren regelt, ist entscheidend, um die Prozesssicherheit und die Qualität der Schweißnähte zu gewährleisten. Eine genaue Prozessüberwachung und -steuerung kann die Betriebskosten weiter optimieren, indem sie den Gasverbrauch minimiert und die Effizienz steigert.

Gasauswahl je Werkstoff

Die Wahl des Schutzgases hängt auch vom zu bearbeitenden Werkstoff ab. Während Argon universell einsetzbar ist, bieten andere Gase wie Helium Vorteile bei speziellen Materialien oder Anwendungen. Eine tiefere Analyse zu diesem Thema finden Sie im Artikel Schutzgas im Laserschweißen.

Bei der Bearbeitung von Edelstahl, wie z.B. der Werkstoffnummer 1.4301, ist Argon aufgrund seiner Inertheit und der Fähigkeit, Oxidation zu verhindern, besonders vorteilhaft. Für Aluminiumlegierungen kann eine Mischung aus Argon und Helium eingesetzt werden, um die Wärmeleitfähigkeit zu verbessern und die Porosität zu reduzieren.

Wartung, Verschleißteile und Serviceverträge als Kostenblock

Bei der Betrachtung der Betriebskosten einer Laserschweißanlage spielen Wartung, Verschleißteile und Serviceverträge eine wesentliche Rolle. Die Wahl zwischen verschiedenen Lasertypen, wie Nd:YAG und Ytterbium-Faserlaser, beeinflusst nicht nur den Energieverbrauch, sondern auch die Wartungsintensität und damit die langfristigen Kosten.

Wartungsintensität und Verschleißteile

Nd:YAG-Laser erfordern regelmäßige Blitzlampenwechsel, die sowohl zeit- als auch kostenintensiv sind. Im Gegensatz dazu sind Ytterbium-Faserlaser, wie sie in der Sineo Light von Sigma Laser eingesetzt werden, für ihre Wartungsarmut bekannt. Der Verzicht auf Blitzlampen reduziert die Stillstandszeiten und spart langfristig Kosten. Zudem fallen bei beiden Lasertypen Aufwendungen für den Austausch von Schutzgläsern und die Optikpflege an, die jedoch bei Faserlasern seltener erforderlich sind.

Typischerweise arbeiten industrielle Laserschweißanlagen in einem Leistungsbereich von 100 bis 600 Watt, wobei die Eindringtiefe je nach Material und Prozessparametern bis zu einigen Millimetern betragen kann. Die Wärmeeinflusszone (WEZ) ist bei Laserschweißverfahren vergleichsweise gering, was die thermische Belastung des Werkstücks minimiert und die Verformung reduziert.

Serviceverträge und Ersatzteillogistik

Um die Betriebskosten zu optimieren, bieten sich maßgeschneiderte Serviceverträge an. Diese Verträge decken regelmäßige Wartungsintervalle ab und können eine bevorzugte Ersatzteillogistik beinhalten. Dies ist besonders wichtig für Unternehmen, die auf hohe Anlagenverfügbarkeit angewiesen sind, wie in der Automobil- oder Medizintechnik. Die Inhalte solcher Verträge variieren, umfassen jedoch typischerweise die Inspektion des Kühlkreislaufs und die regelmäßige Kalibrierung der Anlage.

Die Einhaltung von Normen wie der EN ISO 15614, die die Qualifizierung von Schweißverfahren regelt, ist entscheidend, um die Qualität und Zuverlässigkeit der Schweißnähte sicherzustellen. Regelmäßige Kalibrierungen und Inspektionen tragen dazu bei, dass die Anlagen den hohen Anforderungen gerecht werden und die Betriebskosten durch unerwartete Ausfälle minimiert werden.

Weitere Informationen zu den Kostenfaktoren finden Sie im detaillierten Artikel auf unserem Blog.

Arbeitsschutz und Laserklasse: So planen Sie die Compliance-Kosten

In der industriellen Fertigung gehört der Arbeitsschutz zu den Betriebskosten, die Einkäufer von Anfang an einplanen sollten. Laserschweißanlagen — auch die Systeme von Sigma Laser — arbeiten mit Strahlquellen der Laserklasse 4: Erforderlich sind ein gekennzeichneter Laserbereich, geeignete Laserschutzbrillen und geschultes Personal. Entscheidend für die Kostenplanung ist, wie viel davon der Hersteller bereits abdeckt — ein vollständiges Sicherheitspaket ab Werk macht diese Kosten klein und planbar.

Schulungsbedarf und Personalaufwand realistisch kalkulieren

Einzuplanen sind die laserschutzrechtlichen Unterweisungen des Bedienpersonals sowie die empfohlene Benennung eines Laserschutzbeauftragten. Sigma Laser bietet hierfür zertifizierte Schulungen an und liefert die zugehörige Dokumentation mit — das verkürzt die Einarbeitung und hält den wiederkehrenden Aufwand gering. Die intuitive Sigomatic-Steuerung reduziert zusätzlich die Einarbeitungszeit an der Anlage selbst.

Die Einhaltung von Normen wie der EN ISO 15614, die die Qualifizierung von Schweißverfahren regelt, wird durch die einfache Bedienbarkeit und die integrierte Sicherheitsüberwachung der Anlagen erleichtert. Eine vollständige Herstellerdokumentation spart hier laufend Zeit und Ressourcen bei Audits und Gefährdungsbeurteilungen.

Infrastrukturkosten im Blick behalten

Zur Infrastruktur gehören die Kennzeichnung des Laserbereichs und — je nach Aufstellsituation — mobile oder feste Abschirmwände. Da Abschirmung der Prozesszone, Interlocks und Not-Aus bei Sigma-Anlagen bereits integriert sind, bleibt der zusätzliche bauliche Aufwand in der Regel begrenzt und einmalig. Diese Posten sollten in der Gesamtkostenrechnung berücksichtigt werden, fallen gegenüber Energie, Gas und Wartung aber meist kaum ins Gewicht.

Typischerweise sind Laserschweißanlagen in der Lage, mit einer hohen Präzision zu arbeiten, was die Notwendigkeit für Nachbearbeitungen und damit verbundene Kosten verringert. Die Wiederholgenauigkeit solcher Systeme liegt oft im Bereich von ±0,01 mm, was insbesondere in der Fertigung von Bauteilen aus Werkstoffen wie 1.4301 (Edelstahl) und 1.2343 (Werkzeugstahl) von Vorteil ist.

Energieeffizienz und weitere Einsparungen

Neben den Einsparungen im Bereich der Schutzmaßnahmen kann der Energieverbrauch beim Laserschweißen durch die effiziente Nutzung von Faserlasern weiter optimiert werden. Diese Technologie bietet eine hohe Energieeffizienz, was die Energiekosten verringert und damit die Gesamtbetriebskosten der Anlage senkt.

Faserlaser zeichnen sich durch einen hohen Wirkungsgrad aus, der typischerweise bei etwa 25–30 % liegt, was im Vergleich zu anderen Lasertypen, wie z.B. CO2-Lasern, erhebliche Energieeinsparungen ermöglicht. Dies ist besonders relevant für Anwendungen, die eine kontinuierliche Leistung erfordern, wie sie in der Automobil- oder Luftfahrtindustrie häufig vorkommen.

Stellhebel: Betriebskosten im Alltag senken

Die Optimierung der Betriebskosten einer Laserschweißanlage ist entscheidend für Effizienz und Wettbewerbsfähigkeit in der modernen Fertigung. Durch den Einsatz reproduzierbarer Parameter, die im Programmspeicher bis zu 50 Programme speichern und erweitern können, lassen sich Prozesse standardisieren und Kosten senken.

Auslastungsplanung durch intelligente Steuerung

Eine durchdachte Auslastungsplanung maximiert die Effizienz der Anlagen. Mit Systemen wie der Sigomatic Pro Steuerung können Produktionsprozesse optimal geplant und die Auslastung Ihrer Sidanus Light oder Sineo Light Anlagen gesteigert werden. Dies reduziert Stillstandszeiten und senkt den Energieverbrauch signifikant.

Die Steuerung ermöglicht eine Wiederholgenauigkeit von ±0,1 mm, was für präzise Anwendungen in der Medizintechnik oder Elektronik entscheidend ist. Diese Präzision ist besonders wichtig bei der Verarbeitung von Werkstoffen wie 1.4301 (V2A) oder 1.2343 (Werkzeugstahl), die spezifische Schweißparameter erfordern.

Vorbeugende Wartung statt reaktive Instandhaltung

Regelmäßige, vorbeugende Wartung verhindert unerwartete Ausfälle und verlängert die Lebensdauer Ihrer Laserschweißanlagen. Durch automatische Überwachungssysteme können Anomalien frühzeitig erkannt werden, bevor sie zu kostspieligen Ausfällen führen.

Die Integration von Sensorik zur Prozessüberwachung ermöglicht es, Abweichungen in der Strahlqualität gemäß ISO 11146 frühzeitig zu detektieren und entsprechende Maßnahmen zu ergreifen.

Bedienerschulung minimiert Ausschuss

Eine umfassende Schulung der Bediener ist entscheidend, um die Fehlerquote zu senken und die Qualität der Schweißnähte zu sichern. Gut geschulte Mitarbeiter sind in der Lage, die Anlagen effizient zu nutzen und den Ausschuss zu minimieren. Dies trägt wesentlich zur Reduzierung der Laserschweißanlage Betriebskosten bei.

Schulungen, die sich auf die spezifischen Anforderungen der EN ISO 15614 zur Qualifizierung von Schweißverfahren beziehen, gewährleisten, dass die Bediener die höchsten Qualitätsstandards einhalten.

• Reproduzierbare Parameter für konsistente Qualität
• Optimierte Auslastung durch präzise Steuerung
• Langfristige Kostensenkung durch vorbeugende Wartung
• Effiziente Schulungsprogramme zur Ausschussminimierung

In Kombination mit den richtigen Maßnahmen können die Betriebskosten von Laserschweißanlagen erheblich reduziert werden, was zu einer verbesserten Wirtschaftlichkeit und Nachhaltigkeit in der Fertigung führt.

Von den Betriebskosten zur Gesamtrechnung

Eine Laserschweißanlage ist eine bedeutende Investition, die weit über die initialen Anschaffungskosten hinausgeht. Besonders in der modernen Fertigung ist es entscheidend, den gesamten Lebenszyklus einer Anlage zu betrachten. Die Betriebskosten einer Laserschweißanlage umfassen verschiedene Faktoren wie Energieverbrauch, Wartung und Schutzgasbedarf. Diese Kosten beeinflussen maßgeblich die Total Cost of Ownership (TCO) und damit die langfristige Wirtschaftlichkeit der Anlage.

Faktoren der Betriebskosten

Die Betriebskosten setzen sich aus mehreren Komponenten zusammen, die in ihrer Gesamtheit zu bewerten sind:

• Energieverbrauch: Laserschweißanlagen wie die Sidanus Light oder Sineo Fibre sind für ihre effiziente Energienutzung bekannt. Der Energieverbrauch beim Laserschweißen kann je nach Anlagentyp und Schweißanwendung variieren. Typischerweise bewegen sich die Leistungsbereiche von industriellen Laserschweißanlagen zwischen 300 und 600 W bei Faserlasern, wobei der Energieverbrauch stark von der Einschweißtiefe und der Schweißgeschwindigkeit abhängt.
• Wartung: Regelmäßige Wartung ist essenziell, um die Langlebigkeit der Anlagen zu gewährleisten. Sie minimiert Ausfallzeiten und stellt sicher, dass die Anlage stets betriebsbereit ist. Wartungsintervalle sollten unter Berücksichtigung von Normen wie der EN ISO 15614 geplant werden, die die Qualifizierung von Schweißverfahren regeln.
• Schutzgas: Der Einsatz von Schutzgas ist abhängig vom Material und der spezifischen Anwendung, beeinflusst jedoch die Betriebskosten direkt. Bei der Verarbeitung von Edelstahl wie 1.4301 oder Werkzeugstahl wie 1.2343 ist der Schutzgasverbrauch ein entscheidender Faktor für die Qualität der Schweißnaht.

Gesamtwirtschaftliche Betrachtung

Die Betrachtung der Betriebskosten ist ein wesentlicher Bestandteil der Amortisationsrechnung. Durch die Optimierung dieser Kosten kann die Gesamtwirtschaftlichkeit einer Laserschweißanlage verbessert werden. Die Frage, wann sich eine Laserschweißanlage lohnt, hängt stark von den spezifischen Anwendungsfällen und den damit verbundenen Einsparpotenzialen ab. Indem Sie die Betriebskosten gezielt senken, verkürzen Sie die Amortisationszeit und maximieren den Return on Investment (ROI).
