Nd:YAG-Laserschweißgerät: Wann der gepulste Festkörperlaser die richtige Wahl ist

Was ist ein Nd:YAG-Laserschweißgerät?

Ein Nd:YAG-Laserschweißgerät ist ein lampengepumpter Festkörperlaser, der bei einer Wellenlänge von 1064 nm arbeitet und im gepulsten Betrieb hohe Pulsenergien erzeugt. Diese Technologie ermöglicht kontrollierte, tiefe Nähte und ist daher eine bewährte Wahl für Reparaturschweißarbeiten. In der Schweiz wird auch die Schreibweise «Nd:YAG Laserschweissgerät» verwendet.

Typische industrielle Anwendungen von Nd:YAG-Lasern umfassen das Schweißen von Materialien mit einer Einschweißtiefe von bis zu mehreren Millimetern, abhängig von der Materialdicke und den spezifischen Prozessparametern. Die Wärmeeinflusszone (WEZ) bleibt dabei minimal, was Verformungen reduziert und die Qualität der Schweißnaht verbessert.

Funktionsweise des Nd:YAG-Laserschweißens

Beim Nd:YAG-Laserschweißen wird der Laserstrahl für präzise und tiefe Schweißnähte in Materialien wie Edelstahl, Aluminium und Kupfer eingesetzt. Die hohe Energiedichte des Lasers führt zu einer minimalen Wärmeeinflusszone (WEZ) und reduziert die Verformung der Werkstücke.

Die Strahlqualität, oft beschrieben durch den M²-Wert, ist entscheidend für die Fokussierbarkeit des Lasers und damit für die Präzision der Schweißnähte. Typische M²-Werte für Nd:YAG-Laser liegen bei etwa 1,1 bis 1,5, was eine hohe Strahlqualität und damit präzise Bearbeitung ermöglicht.

Vorteile und Anwendungen

Das Nd:YAG-Laserschweißgerät bietet zahlreiche Vorteile in industriellen Anwendungen. Es ermöglicht das Schweißen von komplexen Geometrien und schwer zugänglichen Bereichen, was es ideal für Reparaturarbeiten in der Automobilindustrie, der Luft- und Raumfahrt sowie im Werkzeug- und Formenbau macht. Die Fähigkeit zur schnellen Anpassung der Schweißparameter erhöht die Flexibilität im Produktionsprozess.

Die Einhaltung von Standards wie der DIN EN ISO 15614-11 ist entscheidend für die Qualifizierung von Schweißverfahren, insbesondere bei sicherheitskritischen Anwendungen.

Nd:YAG Laseranwendungen in der Praxis

In der Praxis werden Nd:YAG-Laser häufig bei der Herstellung und Reparatur von Präzisionskomponenten eingesetzt. Ihr Einsatz in automatischen Laserschweißanlagen wie der Sidanus Light von Sigma Laser ermöglicht die effiziente Produktion hoher Stückzahlen, insbesondere in der Medizintechnik und der Elektronikindustrie. Die Kombination mit Technologien wie der Super Pulse Technology (SPT) erweitert die Anwendungsmöglichkeiten erheblich.

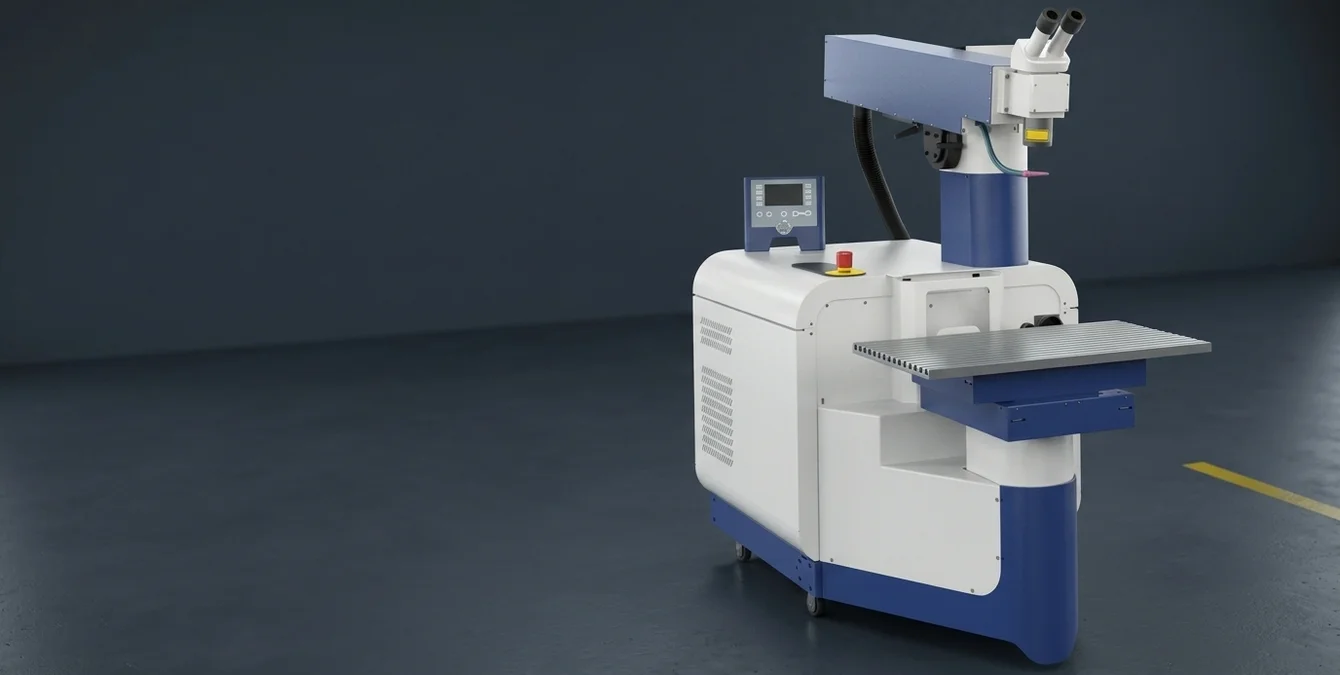

Die Sidanus Light bietet dank ihrer flexiblen 5-Achs-Kinematik die Möglichkeit, komplexe Werkstücke präzise zu bearbeiten. Mit einer Spitzenleistung von bis zu 13 kW und einer Pulsdauer von 0,5 bis 20 ms ist sie ideal für anspruchsvolle Schweißaufgaben geeignet.

Warum zählt die Pulsenergie mehr als die mittlere Leistung?

Beim Einsatz eines Nd:YAG Laserschweißgeräts spielt die Pulsenergie eine entscheidende Rolle für die Qualität und Effizienz des Schweißprozesses. Während die mittlere Leistung oft als Maßstab für die Energiezufuhr betrachtet wird, ist es die hohe Spitzenleistung und die damit verbundene Pulsenergie, die bei der Bearbeitung von Materialien wie Edelstahl (z. B. Werkstoffnummer 1.4301) oder Aluminium den Unterschied ausmachen. Die Pulsenergie ermöglicht es, bei Bedarf konzentrierte Energiestöße abzugeben, was besonders bei der Bearbeitung von wärmeempfindlichen Werkstoffen von Vorteil ist.

Typischerweise erreichen Nd:YAG-Laser Wellenlängen um 1064 nm, was eine hohe Absorption bei Metallen ermöglicht. Die Strahlqualität, oft durch den M²-Wert charakterisiert, liegt bei industriellen Lasern im Bereich von 1 bis 3, was eine präzise Fokussierung erlaubt ISO 11145:2016.

Technische Vorteile der hohen Pulsenergie

Die von Sigma Laser angebotenen Systeme können Pulsenergien von bis zu 170 J und Spitzenleistungen von bis zu 13 kW erreichen. Diese hohen Werte sind entscheidend, um eine tiefe und präzise Einschweißtiefe zu erzielen, während gleichzeitig die Wärmeeinflusszone (WEZ) minimiert wird. Diese Eigenschaften sind besonders in der Automobilindustrie oder der Medizintechnik, wo präzise und wiederholbare Schweißnähte gefordert sind, von Bedeutung.

Die typische Einschweißtiefe bei Nd:YAG-Lasern liegt im Bereich von 0,1 bis 2 mm, abhängig von der Materialdicke und den spezifischen Prozessparametern. Die WEZ kann durch die präzise Steuerung der Pulsparameter signifikant reduziert werden, was die mechanischen Eigenschaften des Werkstücks erhält.

Industrielle Anwendungen und Vorteile

Ein Nd:YAG Laserschweißgerät eignet sich hervorragend für Anwendungen, bei denen eine hohe Präzision und minimale thermische Belastung erforderlich sind. Dies ist beispielsweise in der Fertigung von elektronischen Bauteilen oder in der Luft- und Raumfahrttechnik der Fall. Die Möglichkeit, mit hohen Pulsenergien zu arbeiten, erlaubt es, selbst komplexe Geometrien effizient zu bearbeiten.

Die Wiederholgenauigkeit von Laserschweißprozessen ist ein kritischer Faktor, der typischerweise im Bereich von ±0,01 mm liegt. Diese Präzision ist entscheidend für die Herstellung von Komponenten, die strengen Qualitätsanforderungen unterliegen DIN EN ISO 15614-11:2011-05.

Für tiefere Einblicke in das gepulste Laserschweißen und seine Vorteile gegenüber anderen Technologien wie dem WIG-Verfahren, lohnt sich ein Blick in unseren ausführlichen Blogbeitrag.

Fazit

Die Wahl der richtigen Lasertechnologie, insbesondere die Berücksichtigung der Pulsenergie, ist entscheidend für das Erreichen optimaler Schweißergebnisse. Sigma Laser bietet mit seinen Anlagen die Flexibilität und Leistungsfähigkeit, die in vielen industriellen Anwendungen erforderlich sind, um sowohl qualitative als auch wirtschaftliche Ansprüche zu erfüllen.

Wo schlägt Nd:YAG den Faserlaser?

Im industriellen Kontext spielt das Nd:YAG Laserschweißgerät eine entscheidende Rolle, insbesondere bei der Reparatur von tiefen Einzelpulsnähten. Diese Technik bietet in der Praxis oft bewährte Vorteile. Das Nd:YAG Laserschweißen ist bekannt für seine Fähigkeit, präzise Nähte mit kontrollierter Wärmeeinflusszone (WEZ) zu erzeugen, was es ideal für Anwendungen macht, bei denen Materialverzug minimiert werden muss.

Vorteile des Nd:YAG Lasers in der Reparatur

Das Nd:YAG Laserschweißgerät eignet sich hervorragend für Reparaturarbeiten, da es tiefe, präzise Nähte erzeugen kann, die bei der Instandsetzung von Werkzeugen oder komplexen Bauteilen erforderlich sind. Die hohe Leistungsdichte des Nd:YAG Lasers ermöglicht es, auch in schwer zugänglichen Bereichen effektiv zu arbeiten, was insbesondere in der Automobil- und Luftfahrtindustrie von Vorteil ist.

Ein wesentlicher Vorteil des Nd:YAG Lasers ist seine Fähigkeit, mit hohen Spitzenleistungen von bis zu 13 kW zu arbeiten, was eine schnelle Energieeinbringung und somit eine effiziente Bearbeitung ermöglicht. Dies ist besonders nützlich bei der Reparatur von Bauteilen, bei denen eine hohe Präzision und minimale Nachbearbeitung erforderlich sind.

Frequenz- und Wartungsvorteile des Faserlasers

Im Vergleich dazu bietet der Faserlaser Vorteile in Bezug auf Wartung und Betriebseffizienz. Die höhere Frequenz und die längere Lebensdauer von Faserlasern machen sie zu einer attraktiven Wahl für Anwendungen, bei denen kontinuierlicher Betrieb erforderlich ist. Die geringe Wartungsanfälligkeit und der effiziente Energieverbrauch tragen zur Minimierung der Betriebskosten bei.

Faserlaser zeichnen sich durch eine hohe Strahlqualität aus, was eine exzellente Fokussierbarkeit und damit eine hohe Schweißgeschwindigkeit ermöglicht. Dies ist insbesondere bei der Serienproduktion von Vorteil, wo hohe Stückzahlen mit gleichbleibender Qualität gefordert sind.

• Nd:YAG Laseranwendungen: Ideal für präzise Reparaturarbeiten und Anwendungen mit hohen Anforderungen an die Nahtqualität.
• Faserlaser: Vorteile bei langem Betrieb und in Anwendungen mit hoher Frequenz.

In der Praxis ist die Wahl zwischen Nd:YAG und Faserlaser oft eine Frage der spezifischen Anforderungen und des Einsatzbereichs. Während Sigma Laser beide Technologien in ihren Produkten, wie der Sidanus Light und der Sineo Fibre, anbietet, bleibt die Entscheidung für das passende System abhängig von den individuellen Anwendungsfällen und Produktionszielen.

Die Einhaltung von Normen wie der DIN EN ISO 15614-11:2011-05 ist entscheidend für die Qualifizierung von Schweißverfahren, um eine gleichbleibende Qualität und Sicherheit im Produktionsprozess zu gewährleisten.

Die Sigma-Light-Serie im Überblick

Die Sigma-Light-Serie bietet vielfältige Möglichkeiten für präzise Schweißarbeiten in industriellen Anwendungen. Diese Serie umfasst sowohl stationäre als auch mobile Laserschweißgeräte, die sich ideal für anspruchsvolle Schweißaufgaben eignen, insbesondere beim Nd:YAG Laserschweißen. Durch den Einsatz modernster Technologien, wie der Super Pulse Technology (SPT), bieten die Anlagen hohe Flexibilität und Präzision.

Industrielle Anwendungen und Vorteile

Die Nd:YAG Laserschweißgeräte der Sigma-Light-Serie sind besonders geeignet für die Bearbeitung von Materialien wie Edelstahl (z. B. Werkstoffnummer 1.4301), Aluminium und Kupfer. Diese Anlagen finden Anwendung in Branchen wie der Automobilindustrie, der Medizintechnik und der Luft- und Raumfahrt. Der präzise Energieeintrag des Lasers ermöglicht eine minimale Wärmeeinflusszone (WEZ) und eine optimale Kontrolle über die Einschweißtiefe, was besonders bei dünnen Materialien von Vorteil ist.

Die Einhaltung der Norm EN ISO 15614-11:2011-05 ist entscheidend für die Qualifizierung von Schweißverfahren, um die Prozesssicherheit und Qualität der Schweißnähte zu gewährleisten. DIN EN ISO 15614-11:2011-05.

Produktauswahl und Spezifikationen

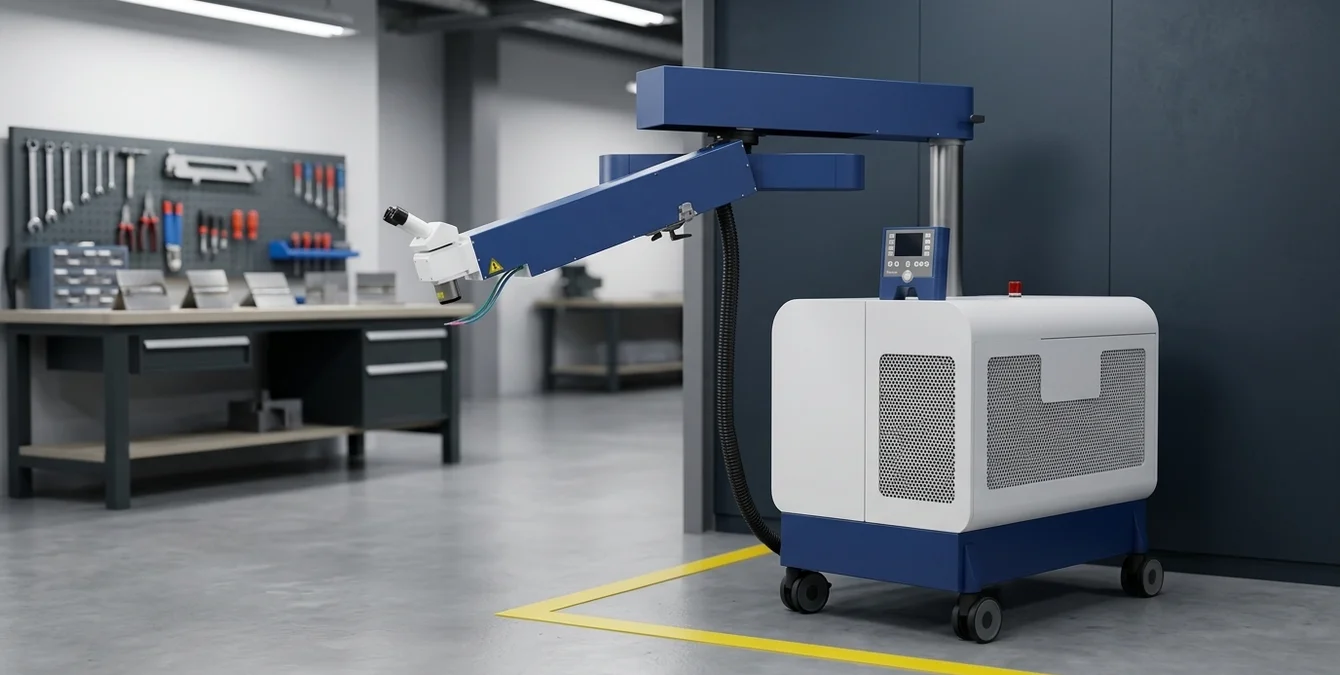

Die Sineo Light, als 360° fahrbare Einheit, bietet außergewöhnliche Flexibilität und wurde mit dem renommierten German Design Award 2025 ausgezeichnet. Diese innovative Mobilität ermöglicht den Einsatz in unterschiedlichsten Produktionsumgebungen, ohne Kompromisse bei der Leistung einzugehen.

Typische Parameter für industrielle Nd:YAG-Laserschweißanwendungen umfassen Leistungen bis zu 500 W, Spitzenleistungen bis zu 13 kW und Pulsdauern von 0,5 bis 50 ms, was eine hohe Anpassungsfähigkeit an unterschiedliche Materialanforderungen ermöglicht.

Erfahren Sie mehr über die spezifischen Anwendungen und Vorteile der Nd:YAG Laseranwendungen in Ihrer Branche und wie die Sigma-Light-Serie Ihre Produktionsprozesse optimieren kann.

Welche Wartung braucht ein lampengepumptes System?

Wartungsanforderungen für Nd:YAG Laserschweißgeräte

Ein Nd:YAG Laserschweißgerät erfordert regelmäßige Wartung, um langfristig zuverlässige Schweißergebnisse zu gewährleisten. Diese Systeme sind bekannt für ihre präzise Arbeitsweise und werden häufig in anspruchsvollen Anwendungen wie der Medizintechnik und der Automobilindustrie eingesetzt. Die Wartung konzentriert sich insbesondere auf die Lebensdauer der Pumpenlampen, da sie entscheidend für die Leistung des Lasers sind.

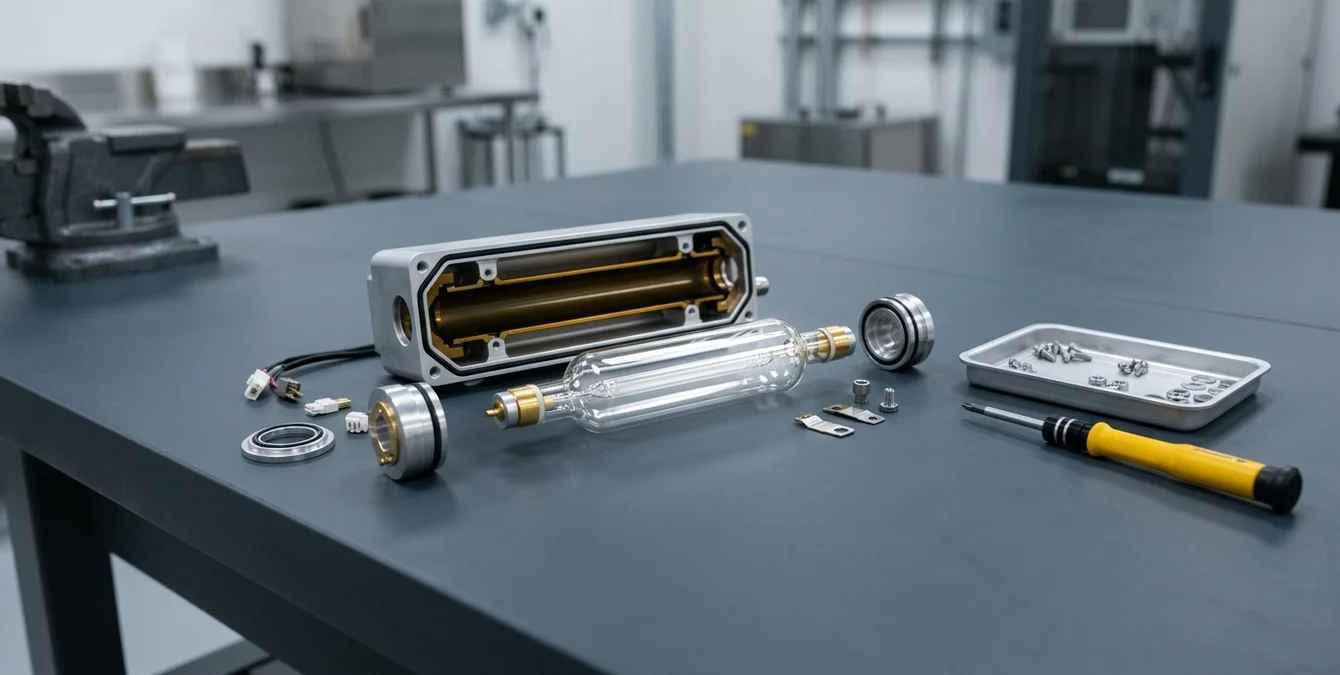

Lampenlebensdauer und Lampenbruchschutz

Die Lampenlebensdauer eines Nd:YAG Laserschweißgeräts kann je nach Betriebsbedingungen variieren. In der Regel sind bis zu 1.000 Betriebsstunden möglich, wobei der Lampenbruchschutz entscheidend ist, um unerwartete Ausfälle zu verhindern. Regelmäßige Überprüfungen und der rechtzeitige Austausch der Lampen sind essenziell, um die Betriebsbereitschaft zu sichern und Produktionsausfälle zu minimieren.

Die Überwachung der Lampenlebensdauer kann durch den Einsatz von Diagnosesystemen verbessert werden, die auf ISO 11146 basieren, um die Strahlparameter kontinuierlich zu überwachen und somit die Prozesssicherheit zu erhöhen.

Wartungsrhythmus und industrielle Anwendungen

Ein festgelegter Wartungsrhythmus hilft dabei, die Effizienz von Nd:YAG Laserschweißgeräten zu maximieren. Wartungsintervalle sollten in Abhängigkeit von der Nutzungshäufigkeit und den spezifischen Anforderungen der jeweiligen Anwendung festgelegt werden. Anwendungen im Bereich des Laserstrahlschweißens und anderen industriellen Fertigungsprozessen profitieren von einem gut gepflegten System. Bei Fragen zur Garantie und Serviceleistungen finden Sie weitere Informationen in unserem Blogartikel.

Für detaillierte Anleitungen zur Wartung und Pflege von Laserschweißanlagen besuchen Sie unseren Blogbeitrag. Dort erfahren Sie mehr über die spezifischen Anforderungen und Best Practices zur Wartung von Laserschweißsystemen von Sigma Laser.

Die Einhaltung der Normen, wie z. B. der DIN EN ISO 15614-11, ist entscheidend für die Qualifizierung und Validierung von Schweißverfahren, um eine gleichbleibende Qualität und Sicherheit in der Produktion zu gewährleisten. DIN EN ISO 15614-11:2011-05

Welche Anwendungen wählen heute noch Nd:YAG?

Das Nd:YAG Laserschweißgerät bleibt eine bewährte Technologie für bestimmte industrielle Anwendungen, die hohe Präzision und Flexibilität erfordern. Dieses System bietet insbesondere in Bereichen Vorteile, in denen andere Lasertechnologien an ihre Grenzen stoßen.

Werkzeug- und Formenbau

Im Werkzeug- und Formenbau sind die Anforderungen an Präzision und Materialvielfalt hoch. Hier zeigt das Nd:YAG Laserschweißen seine Stärken. Die Fähigkeit, mit einer Vielzahl von Materialien wie Edelstahl (z. B. 1.4301) und Werkzeugstählen (z. B. 1.2343) zu arbeiten, macht diese Technologie besonders wertvoll.

Die Präzision der Nd:YAG-Laser ermöglicht es, Toleranzen im Bereich von ±0,1 mm zu erreichen, was im Werkzeugbau entscheidend ist. Die Anwendung von Normen wie der DIN EN ISO 15614-11 ist hier von Bedeutung, um die Qualität der Schweißverbindungen sicherzustellen.

Dickwandige Reparaturen

Für dickwandige Reparaturschweißungen ist das Nd:YAG Laserschweißgerät aufgrund seiner tiefen Einschweißtiefe und kontrollierten Wärmeeinflusszone (WEZ) ideal geeignet. Dies minimiert das Risiko von Verzügen und Materialermüdung, was es zu einer bevorzugten Wahl in der Instandhaltung macht.

Die Möglichkeit, mit einer Pulsenergie von bis zu 170 J zu arbeiten, erlaubt es, auch dickere Materialien effizient zu schweißen, ohne die strukturelle Integrität zu gefährden.

Dental- und Schmuckindustrie

In der Dental- und Schmuckindustrie ist Präzision entscheidend. Das Nd:YAG Laserschweißen ermöglicht hier feine und detaillierte Arbeiten, die mit herkömmlichen Methoden schwer zu erreichen sind. Die Fähigkeit, kleine und empfindliche Bauteile mit minimaler Hitzeeinwirkung zu verbinden, ist ein wesentlicher Vorteil.

Die hohe Spitzenleistung von bis zu 13 kW bei kurzen Pulsdauern von 0,5 bis 20 ms ermöglicht es, selbst empfindlichste Materialien zu bearbeiten, ohne deren Oberflächenstruktur zu beeinträchtigen.

Für weitere Informationen darüber, wie Sie die richtige Laserschweißanlage kaufen können, um Ihre speziellen Anforderungen zu erfüllen, besuchen Sie unseren Blog.
