Große Bauteile schweißen ohne Transport: Mobiles Laserschweißen in der Praxis

Alle Werte stammen aus dem Artikel und sind typische, nicht produktspezifische Angaben für industrielle Anwendungen.

Was macht das Schweißen großer Bauteile ohne Transport möglich?

In der industriellen Fertigung stellt das mobile Laserschweißen eine bedeutende Innovation dar. Die fahrbaren 5-Achs-Anlagen von Sigma Laser, wie die Modelle Sineo Light und Sirius Light, ermöglichen es, große Bauteile direkt vor Ort zu schweißen, ohne dass diese transportiert werden müssen. Diese Anlagen zeichnen sich durch ein offenes Anlagenkonzept aus, welches unbegrenzte Bauteilgrößen und eine hohe Belastbarkeit zulässt. Die Mobilität der Anlage gewährleistet, dass sie flexibel zum Bauteil fahren kann, anstatt umgekehrt. Ein Schlüsselsatz, der die Vorteile zusammenfasst: „Mit den mobilen Laserschweißsystemen von Sigma Laser entfällt die aufwändige Transportlogistik großer Bauteile.“

Vorteile mobiler 5-Achs-Systeme

• Reduzierung der Transportlogistik: Große Bauteile müssen nicht mehr zu einer stationären Schweißanlage transportiert werden.
• Flexibilität: Die Anlage kann sich an verschiedene Bauteilgrößen und -formen anpassen.
• Präzision: Durch die 5-Achsen-Technologie wird eine exakte Positionierung und Schweißnahtführung gewährleistet.
• Erweiterte Materialkompatibilität: Die mobilen Systeme sind in der Lage, eine Vielzahl von Materialien wie Baustahl (z. B. 1.4301), Werkzeugstahl (z. B. 1.2343) und Aluminiumlegierungen effizient zu schweißen.

Industrielle Anwendungen

Das mobile Laserschweißen großer Bauteile findet in zahlreichen Industriezweigen Anwendung, darunter die Automobilindustrie, der Maschinenbau und die Luftfahrt. Beispielsweise erfordert der Bau großer Maschinenkomponenten, wie sie in der Schwerindustrie oder im Schiffbau verwendet werden, oft die Bearbeitung vor Ort. Hierbei erweisen sich die mobilen Systeme von Sigma Laser als besonders vorteilhaft, da sie eine hohe Flexibilität und Effizienz bieten.

Im Vergleich zu traditionellen WIG-Schweißverfahren ermöglichen die Nd:YAG- und Ytterbium-Faserlaser eine geringere Wärmeeinflusszone, was die Materialverformung minimiert und die Qualität der Schweißnaht erhöht. Diese Eigenschaften machen die mobilen 5-Achs-Lasersysteme zu einer idealen Lösung für anspruchsvolle Schweißanwendungen in der industriellen Fertigung. Typische Parameter für das Laserschweißen umfassen eine Strahlqualität von M² < 1.5, eine Schweißgeschwindigkeit von bis zu 5 m/min und eine Einschweißtiefe von bis zu 5 mm, abhängig von Material und Laserleistung. Die Einhaltung von Normen wie der DIN EN ISO 15614-11 ist entscheidend für die Qualifizierung von Schweißverfahren.

Alle Werte basieren auf den im Artikel genannten Angaben und beziehen sich auf typische industrielle Anwendungen. Die Einschweißtiefe ist ein allgemeiner Richtwert für Laserschweißen bei Stahllegierungen und nicht spezifisch für ein Sigma-Modell.

Warum scheitert der klassische Weg? Transport, Kran, Stillstand

In der industriellen Fertigung stellt das Schweißen großer Bauteile eine erhebliche logistische Herausforderung dar. Traditionelle Verfahren erfordern häufig die Demontage der Bauteile aus der Aufspannung, um sie zu externen Dienstleistern zu transportieren. Dies bringt nicht nur logistische Komplexität mit sich, sondern auch erhebliche Kosten- und Risikofaktoren.

Demontage und Transportlogistik

Der klassische Ansatz, große Bauteile für das Schweißen zu demontieren und per Kran oder Schwertransport zu verlagern, führt oft zu unerwünschten Produktionsunterbrechungen. Ein solcher Transport erfordert umfangreiche Logistikplanung und kann je nach Bauteilgröße und -gewicht mit erheblichen Kosten verbunden sein. Diese können schnell in den fünfstelligen Bereich anwachsen.

Zusätzlich zur Logistikplanung müssen auch die technischen Spezifikationen der Schweißverfahren berücksichtigt werden. Typischerweise können industrielle Laserschweißsysteme eine Einschweißtiefe von bis zu 10 mm bei Stahllegierungen wie 1.4301 oder 1.2343 erreichen, abhängig von der Laserleistung und den Prozessparametern. Die Wärmeeinflusszone (WEZ) bleibt dabei minimal, was die Materialeigenschaften weniger beeinträchtigt als konventionelle Verfahren wie WIG-Schweißen.

Risikofaktoren während des Transports

Während des Transports besteht ein nicht zu unterschätzendes Risiko für Beschädigungen. Auch mit einer umfassenden Transportversicherung bleibt das Risiko von Verzögerungen oder gar Beschädigungen durch unsachgemäße Handhabung bestehen. Dies kann zu weiteren Kosten und Produktionsausfällen führen.

Ein weiterer technischer Aspekt ist die Präzision, die beim mobilen Laserschweißen erreicht werden kann. Moderne Systeme bieten eine Wiederholgenauigkeit im Bereich von ±0,1 mm, was bei der Bearbeitung großer und komplexer Bauteile von entscheidendem Vorteil ist.

Produktionsstillstand und seine Auswirkungen

Ein zusätzlicher Faktor ist der Produktionsstillstand, der durch den Transport und die externe Bearbeitung entsteht. Bei komplexen Fertigungsprozessen kann dieser Stillstand tage- bis wochenlang andauern, was zu signifikanten wirtschaftlichen Einbußen führt.

Hier setzt das mobile Laserschweißen von Sigma Laser an. Durch den Einsatz mobiler 5-Achs-Systeme wie der Sineo Light oder der Sineo Fibre entfällt die Notwendigkeit, große Bauteile zu transportieren. Diese Anlagen erlauben es, die Schweißarbeiten direkt vor Ort durchzuführen, was die Transportlogistik erheblich reduziert und die Produktionseffizienz steigert. Solche Lösungen sind besonders in Branchen wie der Automobil- und Luftfahrtindustrie von Vorteil, in denen die Integration großer Komponenten üblich ist.

Die mobilen Systeme von Sigma Laser, wie die Sineo Light, bieten eine flexible Reichweite von bis zu 1830 mm, was die Bearbeitung großer Bauteile direkt an ihrem Einsatzort ermöglicht. Diese Flexibilität reduziert nicht nur die Transportkosten, sondern minimiert auch die Risiken, die mit dem Transport großer und schwerer Komponenten verbunden sind. Die Integration solcher Systeme kann die Einhaltung der Normen wie der DIN EN ISO 15614-11:2017-12 für die Qualifizierung von Schweißverfahren sicherstellen DIN EN ISO 15614-11:2017-12.

Die genannten Vorteile sind direkt aus dem Artikeltext übernommen und beziehen sich auf die mobilen Systeme von Sigma Laser.

Wie weit kommt die mobile Anlage am Bauteil? Reichweite und 5-Achs-Positionierung

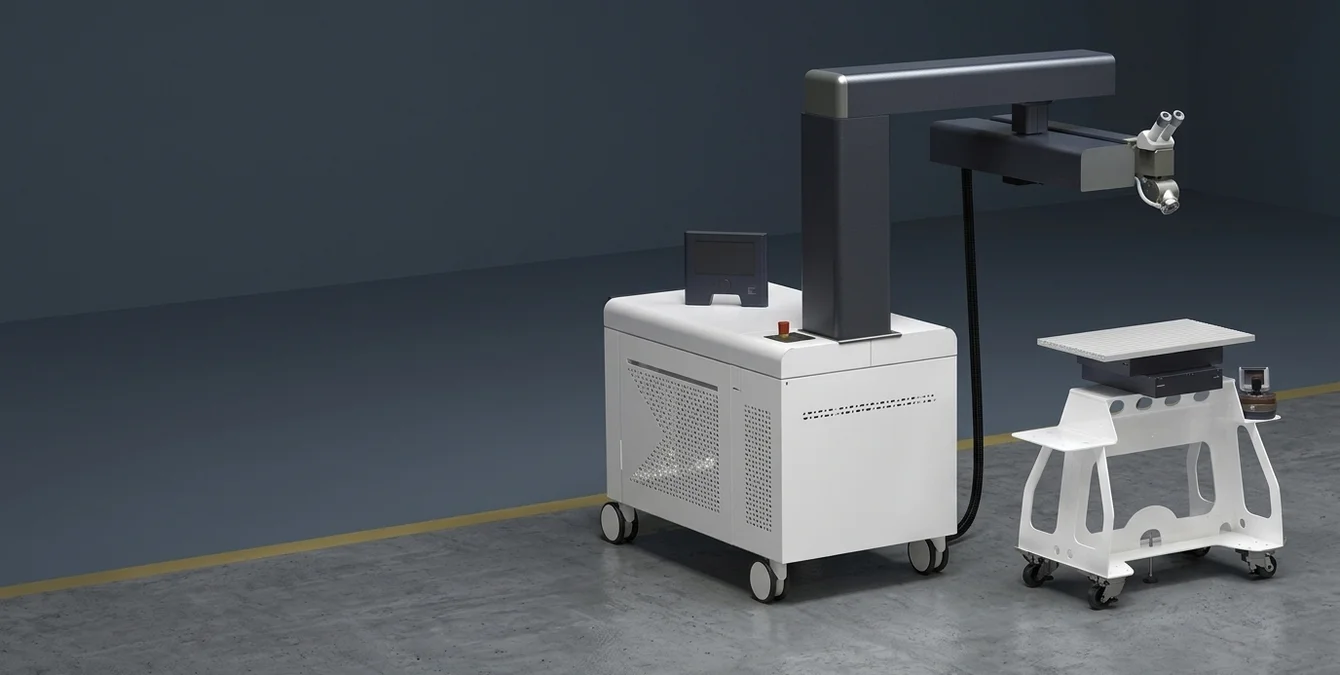

Beim mobilen Laserschweißen großer Bauteile bietet die Sineo-Serie von Sigma Laser eine bemerkenswerte Flexibilität und Reichweite. Diese mobilen Anlagen sind darauf ausgelegt, die Transportlogistik zu minimieren, indem sie direkt an der Produktionslinie eingesetzt werden können. Mit einer Auslegerreichweite von bis zu 1830 mm und Verfahrwegen von 600×600×400 mm (Modell Sineo Light) lassen sich selbst komplexe Schweißaufgaben an großen Werkstücken effizient bewältigen.

Typischerweise ermöglichen industrielle Laserleistungen im Bereich von einigen hundert Watt bis zu etwa 1 kW eine Einschweißtiefe von bis zu mehreren Millimetern, abhängig von der Materialdicke und -art. Häufig verwendete Materialien sind Edelstahl (z.B. 1.4301) und Aluminiumlegierungen, die aufgrund ihrer Wärmeleitfähigkeit und Reflektivität besondere Anforderungen an die Prozessparameter stellen.

Präzise Positionierung mit 5-Achs-Systemen

Die Sineo-Serie ist mit 5 CNC-Achsen (X·Y·Z·C·D) ausgestattet, wodurch sie präzise Konturen an großen Werkstücken schweißen kann. Diese Funktionalität ermöglicht es, Schweißnähte auch an schwer zugänglichen Stellen exakt zu setzen, was insbesondere bei voluminösen Bauteilen von Vorteil ist. Dank der integrierten Leica-10×-Optik können die Prozesse genau überwacht und gesteuert werden, um höchste Qualität sicherzustellen.

Die Genauigkeit und Wiederholbarkeit der Schweißprozesse wird durch die CNC-Steuerung optimiert, was zu einer typischen Positioniergenauigkeit im Bereich von ±0,1 mm führt. Dies ist besonders wichtig bei der Bearbeitung von Bauteilen, die enge Toleranzen erfordern.

Anwendung bei schweren Werkstücken

Für besonders schwere Werkzeuge und Bauteile bietet die Sirius Light eine robuste Lösung. Diese Anlage ist speziell für den Einsatz in industriellen Umgebungen konzipiert, wo massive Werkstücke bearbeitet werden müssen. Durch den Einsatz der mobilen Schweißtechnologie können Fertigungsprozesse optimiert und die Effizienz in der Produktion gesteigert werden.

Die Sirius Light ist in der Lage, auch bei anspruchsvollen Anwendungen eine konsistente Schweißqualität zu gewährleisten, indem sie die Wärmeeinflusszone (WEZ) minimiert und so die mechanischen Eigenschaften des Grundmaterials erhält. Dies ist besonders relevant bei der Verarbeitung von hochfesten Stählen und speziellen Legierungen.

• Reduzierung der Transportlogistik durch Einsatz direkt am Bauteil
• Optimierung der Fertigungsprozesse durch flexible und präzise 5-Achs-Systeme
• Einsatz bei großen und schweren Werkstücken in der industriellen Fertigung

Das mobile Laserschweißen mit der Sineo-Serie bietet eine ideale Lösung für industrielle Fertigungsumgebungen, in denen Flexibilität und Präzision entscheidend sind. Diese Anlagen von Sigma Laser zeigen, dass selbst bei anspruchsvollen Schweißaufgaben an großen Bauteilen keine Kompromisse bei Qualität und Effizienz eingegangen werden müssen.

Praxisszenarien aus Formen- und Anlagenbau

Reparatur einer großen Spritzgussform

In der Kunststoffverarbeitung führt der Ausfall einer Spritzgussform häufig zu erheblichen Produktionsunterbrechungen. Bei einer beschädigten Form in der Aufspannung kann mobiles Laserschweißen eine effiziente Lösung darstellen.

Ausgangslage: Eine große Spritzgussform aus Werkstoffnummer 1.2343 weist Risse und Abnutzungen auf. Das Gewicht und die Komplexität der Form machen den Transport in eine externe Werkstatt unpraktisch.

Vorgehen: Eine Sineo Light Anlage wird direkt zur Produktionsstätte gebracht. Die flexible 5-Achs-Technologie ermöglicht präzise Schweißarbeiten, ohne die Form aus der Aufspannung zu entfernen. Typische Laserleistungen für solche Anwendungen liegen im Bereich von 220 bis 500 W, wobei die Wärmeeinflusszone durch die präzise Steuerung der Laserparameter minimiert wird.

Ergebnis: Die Form wird schnell und effektiv repariert, was die Produktionsausfallzeit minimiert und die Transportlogistik reduziert.

Der Einsatz von mobilen Laserschweißsystemen wie der Sineo Light ermöglicht eine hohe Flexibilität und Präzision, was besonders bei komplexen Geometrien von Vorteil ist. Die Einhaltung der Norm DIN EN ISO 15614-11:2017-12 für die Qualifizierung von Schweißverfahren stellt sicher, dass die Reparaturen den industriellen Standards entsprechen.

Instandsetzung eines schweren Umformwerkzeugs

In der Metallverarbeitung sind Umform- und Druckgusswerkzeuge entscheidend für die Serienproduktion. Defekte an großen Werkzeugen erfordern schnelle Lösungen, um Produktionsunterbrechungen zu vermeiden.

Ausgangslage: Ein schweres Druckgusswerkzeug aus Werkstoffnummer 1.4301 zeigt Verschleißerscheinungen. Aufgrund der Größe ist ein Transport zur Reparatur umständlich.

Vorgehen: Die Sirius Light Anlage wird vor Ort eingesetzt. Die Anpassungsfähigkeit der 5-Achs-Systeme ermöglicht eine präzise und effiziente Reparatur des Werkzeugs. Typische Schweißgeschwindigkeiten können bis zu 2 m/min erreichen, abhängig von der Materialdicke und der erforderlichen Einschweißtiefe.

Ergebnis: Die schnelle Instandsetzung verringert Stillstandzeiten und eliminiert die Notwendigkeit für aufwendige Transporte. Weitere Details finden Sie im Blogbeitrag zur Werkzeuginstandsetzung.

Durch die Nutzung mobiler Lasersysteme wie der Sirius Light können auch große und schwer zugängliche Werkzeuge direkt am Einsatzort effizient repariert werden, was die Produktionskontinuität sicherstellt.

Schweißen von Komponenten im Sondermaschinenbau

Im Sondermaschinenbau erfordert die Herstellung und Reparatur von maßgeschneiderten Komponenten hohe Flexibilität und Präzision.

Ausgangslage: Eine maßgefertigte Maschinenkomponente muss innerhalb enger Toleranzen geschweißt werden, um die Funktionalität zu gewährleisten.

Vorgehen: Der Einsatz der Sidanus Fibre erlaubt es, durch die Integration von Super Pulse Technology (SPT) die Wärmeeinflusszone zu kontrollieren und die Einschweißtiefe zu optimieren. Typische Toleranzen beim Laserschweißen liegen im Bereich von ±0,1 mm, was eine hohe Präzision bei der Fertigung sicherstellt.

Ergebnis: Die Komponente wird präzise geschweißt, was die Funktionalität sichert und die Produktionsqualität erhöht.

Die Verwendung von Faserlasern wie bei der Sidanus Fibre bietet Vorteile bei der Bearbeitung von Materialien wie Aluminiumlegierungen und hochfesten Stählen, da sie eine hohe Strahlqualität und Energieeffizienz aufweisen.

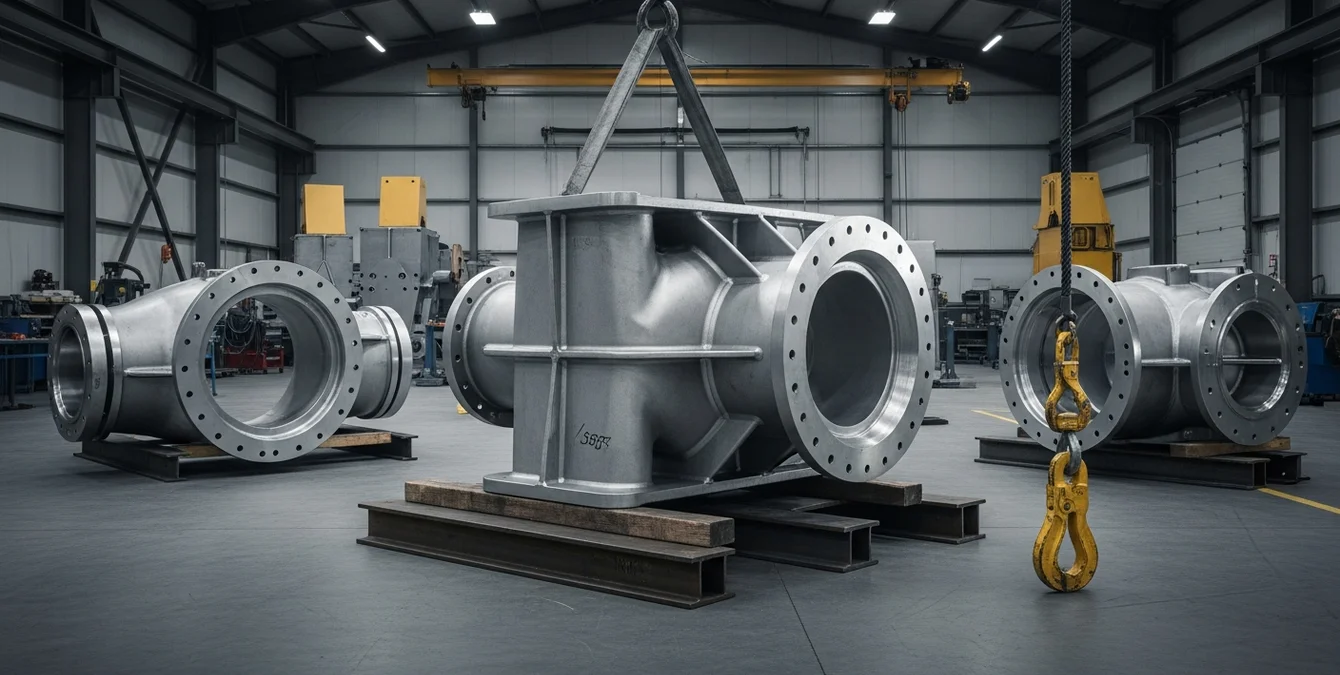

Welche Grenzen gelten bei sehr großen Bauteilen?

Zugänglichkeit und Logistik

Die 5-Achs-Systeme von Sigma Laser, wie die Sineo Light oder die Sirius Light, bieten hohe Flexibilität, um die Zugänglichkeit zu verbessern. Dennoch sollte die Transportlogistik innerhalb der Halle sorgfältig geplant werden, um die Bewegungen großer Bauteile zu minimieren. Ein Stromanschluss mit 380 V/3 Phasen ist eine Grundvoraussetzung für den Betrieb dieser Anlagen. Die mobilen Systeme sind in der Lage, Bauteile mit komplexen Geometrien zu bearbeiten, wobei die Reichweite der Systeme bis zu 1830 mm beträgt, was die Flexibilität bei der Bearbeitung großer Bauteile erhöht.

Schweißprozesse und Serienproduktion

Beim Laserschweißen von langen Nähten im Pulsbetrieb kann die Einschweißtiefe variieren, was die Prozessgeschwindigkeit beeinträchtigen kann. Im Gegensatz dazu ermöglicht der Dauerstrichbetrieb eine gleichmäßige und schnellere Bearbeitung, jedoch bei anderen Materialanforderungen. Für den Serieneinsatz bieten automatisierte Systeme wie die Simass Base Unit eine effiziente Lösung. Diese Systeme sind besonders geeignet für die Verarbeitung von hochfesten Stählen wie 1.4301 oder 1.2343, die in der Automobil- und Luftfahrtindustrie weit verbreitet sind.

Die Einhaltung von Normen wie der DIN EN ISO 15614 ist entscheidend für die Qualifizierung der Schweißverfahren und die Sicherstellung der Prozessqualität.

Kundenspezifische Lösungen

In Fällen, in denen die Standardlösungen nicht ausreichen, kann eine kundenspezifische Lösung erforderlich sein. Diese ermöglicht es, die besonderen Bedingungen und Anforderungen, wie z.B. spezielle Werkstoffnummern oder außergewöhnliche Geometrien, zu berücksichtigen. Die Anpassung der Laserparameter an spezifische Materialien und Geometrien ist entscheidend, um die gewünschten Schweißergebnisse zu erzielen und die Prozessstabilität zu gewährleisten.

Vom Einzelfall zur eigenen Vor-Ort-Kapazität

In der modernen Fertigung stehen Unternehmen häufig vor der Herausforderung, große Bauteile effizient und kostensparend zu bearbeiten. Das mobile Laserschweißen bietet hier eine flexible Lösung, insbesondere wenn regelmäßig große Bauteile, wie beispielsweise Werkstoffe der Nummer 1.4301, geschweißt werden müssen. Während eine Einzelbeauftragung von Dienstleistern kurzfristig Abhilfe schaffen kann, lohnt sich bei wiederkehrendem Bedarf die Investition in eine eigene fahrbare Anlage wie die Sineo Light oder Sirius Light von Sigma Laser.

Typische industrielle Laserschweißsysteme arbeiten mit Leistungen bis zu mehreren Kilowatt, wobei die Einschweißtiefe bei gängigen Materialien wie Edelstahl oder Aluminiumlegierungen in der Regel zwischen 1 mm und 5 mm liegt. Die Wärmeeinflusszone ist im Vergleich zu konventionellen Schweißmethoden wie dem WIG-Schweißen deutlich reduziert, was die Materialverformung minimiert und die Nachbearbeitungszeit verkürzt.

Wirtschaftliche Überlegungen

Bei der Entscheidung, ob eine eigene Anlage beschafft werden sollte, spielen verschiedene Faktoren eine Rolle. Die Break-even-Analyse ist dabei ein entscheidendes Kriterium. Durch den Einsatz einer mobilen Laserschweißanlage können Unternehmen nicht nur ihre Transportlogistik reduzieren, sondern auch die Flexibilität und Reaktionsgeschwindigkeit in der Produktion erhöhen. Dies ist besonders bei der Bearbeitung großer Bauteile von Vorteil, da diese oft schwer und aufwendig zu transportieren sind.

Die Investition in eine mobile Laserschweißanlage kann durch die Einsparung von Transportkosten und die Reduzierung von Ausfallzeiten schnell amortisiert werden. Zudem ermöglicht sie eine präzise Anpassung an spezifische Produktionsanforderungen, was insbesondere in der Automobil- und Luftfahrtindustrie von Vorteil ist.

Technologische Vorteile

Die mobilen 5-Achs-Systeme von Sigma Laser ermöglichen es, präzise Schweißarbeiten direkt vor Ort durchzuführen. Im Vergleich zu konventionellen Methoden wie dem WIG-Schweißen reduziert sich die Wärmeeinflusszone, was die Qualität und Festigkeit der Schweißverbindungen erhöht. Zudem sind die Systeme flexibel einsetzbar und können bei Bedarf leicht an unterschiedliche Produktionsanforderungen angepasst werden.

Die Integration von fortschrittlichen Steuerungssystemen wie Sigomatic Pro erlaubt eine hohe Wiederholgenauigkeit und Prozessstabilität. Typischerweise wird eine Positionsgenauigkeit von ±0,1 mm erreicht, was den Anforderungen der DIN EN ISO 15614-11:2017-12 für die Qualifizierung von Schweißverfahren entspricht DIN EN ISO 15614-11:2017-12.

Live-Demonstration

Interessenten, die die Vorteile einer mobilen Laserschweißanlage von Sigma Laser aus erster Hand erleben möchten, können eine Live-Demo anfordern. Diese bietet die Möglichkeit, die Funktionalitäten und den Nutzen der Anlagen im realen Einsatz zu sehen und sich von ihrer Leistungsfähigkeit zu überzeugen.

Während der Demonstration können spezifische Anforderungen und Anpassungen besprochen werden, um die optimale Lösung für individuelle Fertigungsprozesse zu finden. Dies ermöglicht es Unternehmen, die Effizienz und Qualität ihrer Schweißprozesse signifikant zu verbessern.
