Laserschweißgerät kaufen: Die Checkliste für Industriebetriebe

Welche Anforderungen muss Ihr Betrieb vor dem Kauf klären?

Beim Kauf einer Laserschweißanlage ist es entscheidend, ein präzises Anforderungsprofil zu erstellen. Dieses Profil bildet die Grundlage für eine fundierte Kaufentscheidung und berücksichtigt verschiedene technische und betriebliche Aspekte. Die Wahl der richtigen Anlage erfordert eine genaue Analyse der zu bearbeitenden Werkstoffe, der Bauteilgrößen und -gewichte sowie der spezifischen Nahtanforderungen.

Werkstoffe und Nahtanforderungen

Zu den häufig verwendeten Werkstoffen zählen Edelstahl 1.4301, säurebeständiger Edelstahl 1.4404 und Werkzeugstahl 1.2343. Auch Titan wird oft in anspruchsvollen Anwendungen eingesetzt. Die Einschweißtiefe und die Wärmeeinflusszone (WEZ) sind entscheidende Parameter, die die Qualität der Schweißverbindung beeinflussen. Eine genaue Definition dieser Anforderungen hilft bei der Auswahl einer geeigneten Laserschweißanlage, wie beispielsweise den stationären Modellen Sidanus Light und Sidanus Fibre von Sigma Laser.

Typischerweise liegen die Einschweißtiefen bei industriellen Laserschweißverfahren im Bereich von wenigen Millimetern bis zu etwa 10 mm, abhängig von der Laserleistung und dem verwendeten Material. Die Wärmeeinflusszone (WEZ) ist in der Regel auf wenige Millimeter begrenzt, um die Materialeigenschaften nicht negativ zu beeinflussen. Die Auswahl des geeigneten Lasertyps, wie Nd:YAG oder Ytterbium-Faserlaser, hängt von der spezifischen Anwendung und den Materialanforderungen ab.

Nur Modelle, die im Artikel genannt werden, sind aufgeführt. Die Auswahl zwischen mobiler und stationärer Anlage hängt von Produktionsumgebung und Stückzahl ab.

Bauteilgrößen, Losgrößen und Einsatzorte

Die Größe und das Gewicht der zu bearbeitenden Bauteile sowie die Losgrößen sind weitere entscheidende Faktoren. Die Sirius Light eignet sich für anspruchsvolle Anwendungen mit unbegrenzter Traglast, beispielsweise auch für sehr schwere Formen wie 25-Tonnen-Werkzeuge. Für hohe Stückzahlen in der Massenproduktion bieten sich die automatischen Laserschweißanlagen der Simass-Serie an, die eine flexible Anpassung an unterschiedliche Produktionsbedingungen ermöglichen.

Zu beachten ist auch der Einsatzort der Anlage: In einer festen Werkstattumgebung bieten stationäre Systeme wie die Siega Fibre eine stabile und effiziente Lösung. Bei mobilen Anwendungen sind die flexiblen Systeme von Vorteil, die sich leicht an verschiedene Produktionsstandorte anpassen lassen.

Typische industrielle Laserschweißanlagen arbeiten mit Laserleistungen im Bereich von 100 bis 500 W für Präzisionsanwendungen, wobei die Strahlqualität und die Fokussierbarkeit des Lasers entscheidend für die Schweißqualität sind. Die Strahlqualität wird oft durch den M²-Wert charakterisiert, der für hochpräzise Anwendungen möglichst nahe bei 1 liegen sollte Fraunhofer ILT – Laserschweißen.

Abschließend sollten Sie auch die wirtschaftlichen Aspekte berücksichtigen. Für detaillierte Informationen über die Kosten einer Laserschweißanlage besuchen Sie unseren Artikel Was kostet eine Laserschweißanlage?.

Strahlquelle und Betriebsart: Nd:YAG, Faserlaser, gepulst oder CW?

In der industriellen Fertigung ist die Wahl der richtigen Strahlquelle und Betriebsart beim Laserschweißen entscheidend für die Effizienz und Präzision des Prozesses. Die Entscheidung zwischen Nd:YAG und Faserlaser sowie zwischen gepulstem oder kontinuierlichem (CW) Betrieb hängt stark von der spezifischen Anwendung ab. Für Anwendungen wie Reparaturarbeiten und Feinwerktechnik bietet der gepulste Modus Vorteile durch präzise Steuerung der Energiezufuhr und Minimierung der Wärmeeinflusszone (WEZ). Serienfertigungen profitieren hingegen oft vom CW-Betrieb, der eine gleichmäßige Energieabgabe ermöglicht.

Beim Vergleich von Faserlaser und Nd:YAG spielen Faktoren wie die Materialeigenschaften und die geforderte Einschweißtiefe eine große Rolle. Faserlaser sind für ihre hohe Effizienz und geringen Wartungsanforderungen bekannt, während Nd:YAG-Laser durch ihre Vielseitigkeit bei unterschiedlichen Materialien überzeugen. Der Einkauf sollte auch die Leistung und Sicherheit der Laserschweißgeräte berücksichtigen, da diese Aspekte direkt die Produktionsqualität und Betriebskosten beeinflussen.

Typische Leistungsbereiche für industrielle Laserschweißgeräte liegen zwischen 100 W und 6 kW, wobei die Wahl der Leistung von der Materialdicke und der gewünschten Einschweißtiefe abhängt. Die Wärmeeinflusszone (WEZ) sollte möglichst gering gehalten werden, um Materialverzug zu minimieren. Die Strahlqualität, ausgedrückt durch den M²-Wert, liegt häufig unter 1,5 für präzise Anwendungen.

Um die Auswahl zwischen gepulstem und CW-Betrieb zu treffen, ist es wichtig, die spezifischen Anforderungen der Anwendung zu analysieren. Welche Art von Laserschweißgerät Sie kaufen sollten, hängt von diesen Faktoren ab. Bei der Entscheidung helfen auch die modularen Systeme von Sigma Laser, wie die Simass Base Unit, die durch ihre Anpassungsfähigkeit in der Automatisierung überzeugen. Diese ortsfesten Systeme sind speziell für hohe Stückzahlen in Branchen wie der Medizintechnik und der Automobilindustrie konzipiert.

Bei der Auswahl eines Laserschweißgeräts sollte auch die Einhaltung relevanter Standards wie der EN ISO 15614-11 zur Qualifizierung von Schweißverfahren für metallische Werkstoffe berücksichtigt werden DIN EN ISO 15614-11:2021-06.

Für weitere Informationen zu den Kosten und zur Auswahl der passenden Laserschweißanlage verweisen wir auf unseren ausführlichen Beitrag Was kostet eine Laserschweißanlage?, der Ihnen eine umfassende Entscheidungsgrundlage bietet.

Alle Werte sind allgemeine Industriewerte, nicht spezifisch für ein Sigma-Modell. Quelle: im Artikel genannte Fachliteratur.

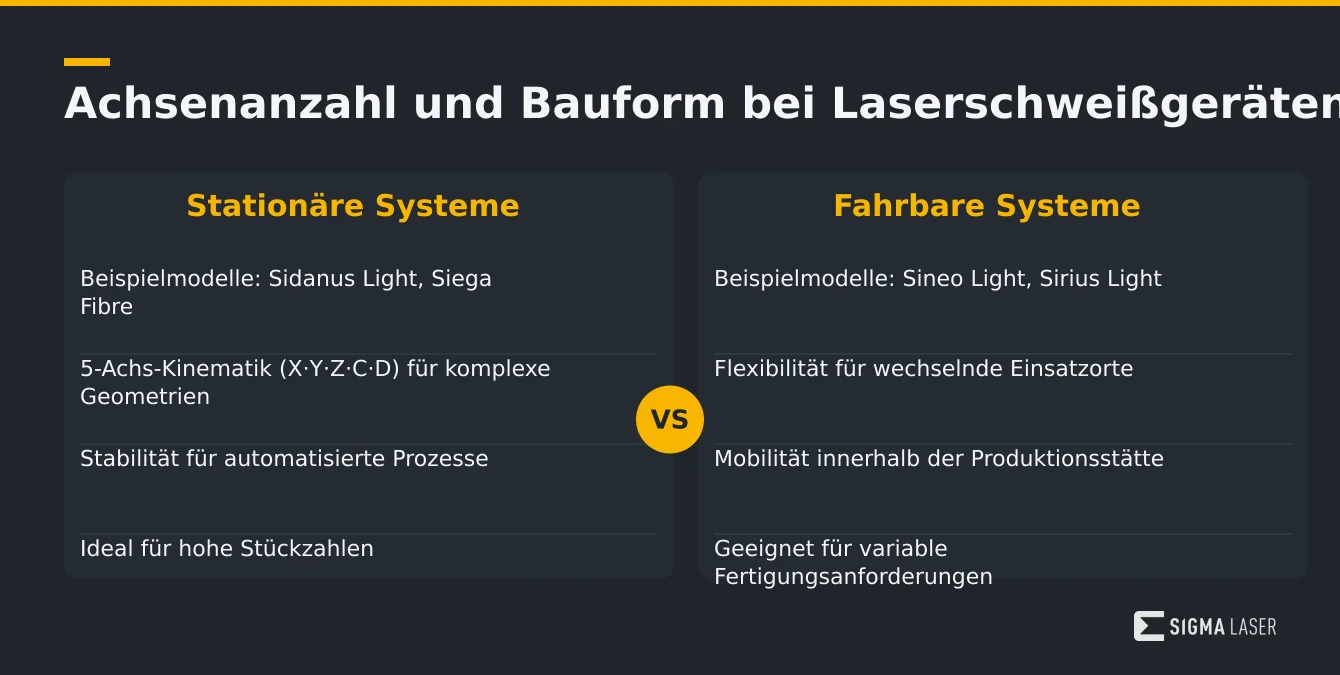

Wie viele Achsen und welche Bauform braucht Ihre Fertigung?

Die Auswahl des passenden Laserschweißgeräts für industrielle Fertigungsprozesse hängt wesentlich von der Anzahl der Achsen und der Bauform der Anlage ab. Eine 5-Achs-Kinematik (X·Y·Z·C·D) bietet erhebliche Vorteile bei der Verarbeitung komplexer Geometrien. Diese Flexibilität ermöglicht einen optimalen Zugang zu Bauteilen und unterstützt die Bearbeitung unbegrenzter Bauteilgrößen und -belastbarkeiten, insbesondere bei offener Anlagenarchitektur.

Komplexe Geometrien und Bauteilzugang

Fünf Achsen, wie sie bei den stationären Anlagen Sidanus Light und Siega Fibre von Sigma Laser zu finden sind, erlauben eine präzise Positionierung und Bearbeitung von Werkstücken. Dies ist besonders wichtig in Branchen wie der Medizintechnik und Luft- und Raumfahrt, wo komplexe Formen und strenge Toleranzen gefordert sind. Die Anwendungsmöglichkeiten dieser Technologien sind breit gefächert, wobei die Leistung der Laserschweißgeräte entscheidend zur Prozessoptimierung beiträgt.

Stationär vs. Fahrbar

Die Entscheidung zwischen stationären und fahrbaren Laserschweißanlagen, wie der Sineo Light, sollte auf den spezifischen Anforderungen der Fertigung basieren. Stationäre Systeme bieten Stabilität und sind ideal für automatisierte Prozesse mit hohen Stückzahlen. Fahrbare Anlagen hingegen bieten Flexibilität für wechselnde Einsatzorte innerhalb der Produktionsstätte. Weitere Überlegungen zur Wahl der passenden Bauform finden Sie in unserem Blogbeitrag.

Beim Kauf eines Laserschweißgeräts ist es wichtig, auf die Sicherheitsmerkmale zu achten. Die Anlagen von Sigma Laser kombinieren 5-Achs-CNC-Kinematik, Leica-10×-Optik und die Sigomatic-Steuerung mit Programmspeicher; zertifizierte Schulungen und vollständige Dokumentation gehören zum Lieferumfang.

Die Auswahl des richtigen Laserschweißsystems ist entscheidend für die Effizienz und Qualität Ihrer Fertigungsprozesse. Berücksichtigen Sie die spezifischen Anforderungen Ihres Anwendungsfeldes, um die optimale Lösung zu finden.

Die Einhaltung von Normen wie der DIN EN ISO 15614 zur Qualifizierung von Schweißverfahren ist essenziell, um die Qualität und Reproduzierbarkeit der Schweißnähte zu gewährleisten. Diese Norm legt die Anforderungen an die Qualifizierung von Schweißverfahren für metallische Werkstoffe fest und ist ein wichtiger Faktor bei der Auswahl eines Laserschweißgeräts DIN EN ISO 15614-11:2021-06.

Warum gehören Bedienkonzept und Schulung auf jede Checkliste?

In der Fertigungsindustrie entscheidet das Bedienkonzept darüber, wie schnell eine neue Laserschweißanlage produktiv wird und wie reproduzierbar die Nähte im Schichtbetrieb bleiben. Prüfen Sie deshalb vor dem Kauf, wie die Anlage geführt wird: Die Systeme von Sigma Laser arbeiten mit einer 5-Achs-CNC-Kinematik (X·Y·Z·C·D), einer Leica-10×-Optik zur Prozessbeobachtung und der Sigomatic-Steuerung mit Programmspeicher für wiederkehrende Aufgaben.

Was ein gutes Bedienkonzept leistet

• Qualifizierte Parametersätze werden gespeichert und abgerufen — Ergebnisse hängen nicht von der Tagesform ab.
• Die Prozessbeobachtung über die Optik macht Schmelzbad und Nahtverlauf sichtbar, ohne den Prozess zu unterbrechen.
• Zertifizierte Bedienerschulungen und vollständige Dokumentation verkürzen die Einarbeitung neuer Mitarbeiter.

Ein durchdachtes Bedienkonzept ist besonders für Unternehmen wichtig, die Personal flexibel einsetzen und Qualifizierungen nach DIN EN ISO 15614-11 ohne Zusatzaufwand dokumentieren möchten. Die Anlagen von Sigma Laser, wie die Sineo Light und Sidanus Fibre, bieten präzise Schweißleistungen und sind für Anwendungen in der Medizintechnik, Elektronik und Automobilindustrie geeignet.

Typischerweise arbeiten industrielle Laserschweißanlagen im Leistungsbereich von einigen hundert Watt bis zu mehreren Kilowatt, wobei die Lasersysteme von Sigma Laser in der Präzisionsklasse mit Leistungen bis zu 600 W bei Faserlasern und bis zu 500 W bei Nd:YAG-Lasern operieren. Diese Systeme ermöglichen eine hohe Schweißpräzision, die für die Verarbeitung von Materialien wie Edelstahl (z.B. 1.4301), Aluminium und speziellen Legierungen entscheidend ist. Die Wärmeeinflusszone (WEZ) bleibt dabei minimal, was die Materialverzugsgefahr reduziert und die Qualität der Schweißnaht erhöht.

Worauf achten beim Laserschweißgerät kaufen?

Beim Kauf eines Laserschweißgeräts sollten Sie nicht nur auf die reine Leistung des Geräts achten, sondern auch auf Bedienbarkeit, Schulungsangebot und Dokumentation. Beachten Sie die mit Ihrer Anlage gelieferten Sicherheitsrichtlinien; Sigma bietet zertifizierte Bedienerschulungen an. Weitere Informationen zu den Kosten finden Sie in unserem Beitrag Was kostet eine Laserschweißanlage?.

Zusammenfassend bietet ein Laserschweißsystem von Sigma Laser nicht nur ein durchdachtes Bedienkonzept, sondern auch eine unkomplizierte Implementierung in bestehende Prozesse. Dies macht sie zu einer idealen Wahl für Unternehmen, die Wert auf Effizienz und Reproduzierbarkeit legen.

Service, Ersatzteile und Schulung des Anbieters bewerten

Reaktionszeit und Wartungsvertrag

Ein zuverlässiger Hersteller bietet kurze Reaktionszeiten bei Serviceanfragen. Ein Wartungsvertrag kann die Betriebssicherheit erhöhen und Ausfallzeiten minimieren. Fragen Sie nach der durchschnittlichen Reaktionszeit und den angebotenen Wartungsverträgen, um die Wartung Ihrer Laserschweißanlage optimal zu planen. Die Einhaltung von Normen wie der DIN EN ISO 15614-11 für die Qualifizierung von Schweißverfahren kann die Qualität und Zuverlässigkeit des Schweißprozesses sicherstellen DIN EN ISO 15614-11:2021-06.

Ersatzteillager und Verfügbarkeit

Die Verfügbarkeit von Ersatzteilen ist für den reibungslosen Betrieb von Laserschweißanlagen unerlässlich. Ein gut sortiertes Ersatzteillager ermöglicht schnelle Reparaturen und minimiert Ausfallzeiten. Klären Sie, ob der Hersteller ein umfangreiches Lager an kritischen Ersatzteilen für Modelle wie die Sidanus Light oder die Sirius Light führt. Die Verfügbarkeit von Komponenten wie Optiken, Laserdioden und Steuerungseinheiten kann entscheidend sein, um die Funktionalität der Anlage aufrechtzuerhalten.

Einweisung und Schulung

Eine umfassende Einweisung und Schulung sind essenziell, um die Leistung der Laserschweißanlage voll auszuschöpfen und die Sicherheit zu gewährleisten. Der Hersteller sollte detaillierte Schulungen anbieten, die auf Ihre spezifischen industriellen Anwendungen zugeschnitten sind. Prüfen Sie, welche Schulungsinhalte abgedeckt sind und ob diese regelmäßig aktualisiert werden.

Herstellerstandort

Der Standort des Herstellers kann die Servicequalität erheblich beeinflussen. Ein europäischer Standort, wie der von Sigma Laser, bietet Vorteile in Bezug auf schnelle Lieferungen und einfache Kommunikation. Dies ist insbesondere bei komplexen Projekten und kurzfristigen Anpassungen von Vorteil. Die geografische Nähe kann auch die Einhaltung von EU-Normen und -Vorschriften erleichtern, was für die Qualitätssicherung und die rechtliche Konformität von Bedeutung ist.

Für weitere Kriterien zur Auswahl eines geeigneten Herstellers, besuchen Sie unseren Kriterienrahmen für Laserschweißanlagen.

Die Kauf-Checkliste zum Abhaken

Beim Erwerb einer Laserschweißanlage für industrielle Anwendungen ist es entscheidend, die spezifischen Anforderungen Ihres Unternehmens im Voraus zu definieren. Die Wahl einer stationären oder mobilen 5-Achs-Laserschweißanlage von Sigma Laser kann maßgeblich zur Effizienzsteigerung und Qualitätssicherung in Ihrer Produktion beitragen. Diese Checkliste bietet Ihnen eine strukturierte Vorgehensweise, um alle relevanten Faktoren beim Laserschweißgerät kaufen zu berücksichtigen.

1. Ermitteln Sie den spezifischen Anwendungsbereich und die erforderliche Einschweißtiefe. Typische Einschweißtiefen bei Präzisionslaserschweißverfahren liegen im Bereich von wenigen Millimetern, abhängig von der Materialdicke und der Laserleistung.
2. Definieren Sie die Werkstoffe (z. B. 1.4301, 1.2343), die geschweißt werden sollen. Beachten Sie, dass Edelstahl und Werkzeugstahl unterschiedliche Wärmeeinflusszonen (WEZ) aufweisen können, was die Auswahl der geeigneten Laserschweißparameter beeinflusst.
3. Bewerten Sie die erforderliche Leistung der Laserschweißanlage für Ihre Produktionsanforderungen. In der Präzisionsklasse bewegen sich die Leistungen typischerweise zwischen 300 und 600 W für Faserlaser, während Nd:YAG-Laser bis zu 500 W erreichen können.
4. Überprüfen Sie die Kompatibilität mit bestehenden Automatisierungssystemen. Die Integration in bestehende Systeme kann durch die Nutzung von standardisierten Schnittstellen wie der Sigomatic-Steuerung erleichtert werden.
5. Stellen Sie sicher, dass die Anlage CE-gekennzeichnet ist und der Hersteller Konformitätserklärung und vollständige Dokumentation mitliefert.
6. Berücksichtigen Sie die Anforderungen an die Wärmeeinflusszone (WEZ) bei Ihren Materialien. Eine präzise Steuerung der WEZ ist entscheidend, um Materialverformungen zu minimieren und die mechanischen Eigenschaften des Werkstoffs zu erhalten.
7. Vergleichen Sie die Verfügbarkeit von Funktionen wie Schwenkoptik (Swivel Optics) und Super Pulse Technology (SPT). Diese Technologien können die Flexibilität und Präzision des Schweißprozesses erheblich verbessern.
8. Analysieren Sie die Flexibilität der Anlage in Bezug auf zukünftige Produktionsanpassungen. Die Möglichkeit, zwischen gepulstem und kontinuierlichem Wellenbetrieb (CW) zu wechseln, kann entscheidend für die Anpassung an unterschiedliche Schweißanforderungen sein.
9. Prüfen Sie die Verfügbarkeit von Service und Support durch den Hersteller. Ein umfassendes Serviceangebot kann die Betriebssicherheit und die Lebensdauer der Anlage signifikant erhöhen.
10. Vergleichen Sie die Angebote hinsichtlich der Gesamtbetriebskosten über den Lebenszyklus der Anlage. Berücksichtigen Sie dabei auch die Energieeffizienz und Wartungsintervalle der Maschinen.
11. Bewerten Sie die Schulungsangebote für Bediener und Techniker. Eine fundierte Ausbildung kann die Effizienz und Sicherheit im Umgang mit der Laserschweißanlage erhöhen.
12. Untersuchen Sie die Einbindungsmöglichkeiten in bestehende Qualitätsmanagement-Systeme (z. B. nach DIN EN ISO 9001). Die Fähigkeit zur nahtlosen Integration in QM-Systeme kann die Prozessstabilität und Produktqualität verbessern.
13. Stellen Sie sicher, dass die Anlage in Ihre vorhandene Produktionsumgebung integriert werden kann. Die räumlichen Anforderungen und die Kompatibilität mit bestehenden Produktionslinien sollten sorgfältig geprüft werden.
14. Ermitteln Sie potenzielle Fördermöglichkeiten oder steuerliche Vorteile für Ihre Investition. Diese können die Investitionskosten erheblich senken und die Rentabilität der Anschaffung verbessern.
15. Vergleichen Sie Angebote unterschiedlicher Hersteller hinsichtlich Preis-Leistungs-Verhältnis und technologischen Mehrwerts. Eine fundierte Marktanalyse kann Ihnen helfen, die optimale Lösung für Ihre spezifischen Anforderungen zu finden.

Diese Checkliste hilft Ihnen, eine fundierte Entscheidung zu treffen, die auf die spezifischen Bedürfnisse und Ziele Ihrer Produktion abgestimmt ist. Denken Sie daran, dass die langfristige Effizienz und Sicherheit Ihrer Laserschweißprozesse von der richtigen Auswahl der Anlage abhängt. Nutzen Sie die Expertise von Sigma Laser, um die besten Lösungen für Ihre Anwendungen zu identifizieren.

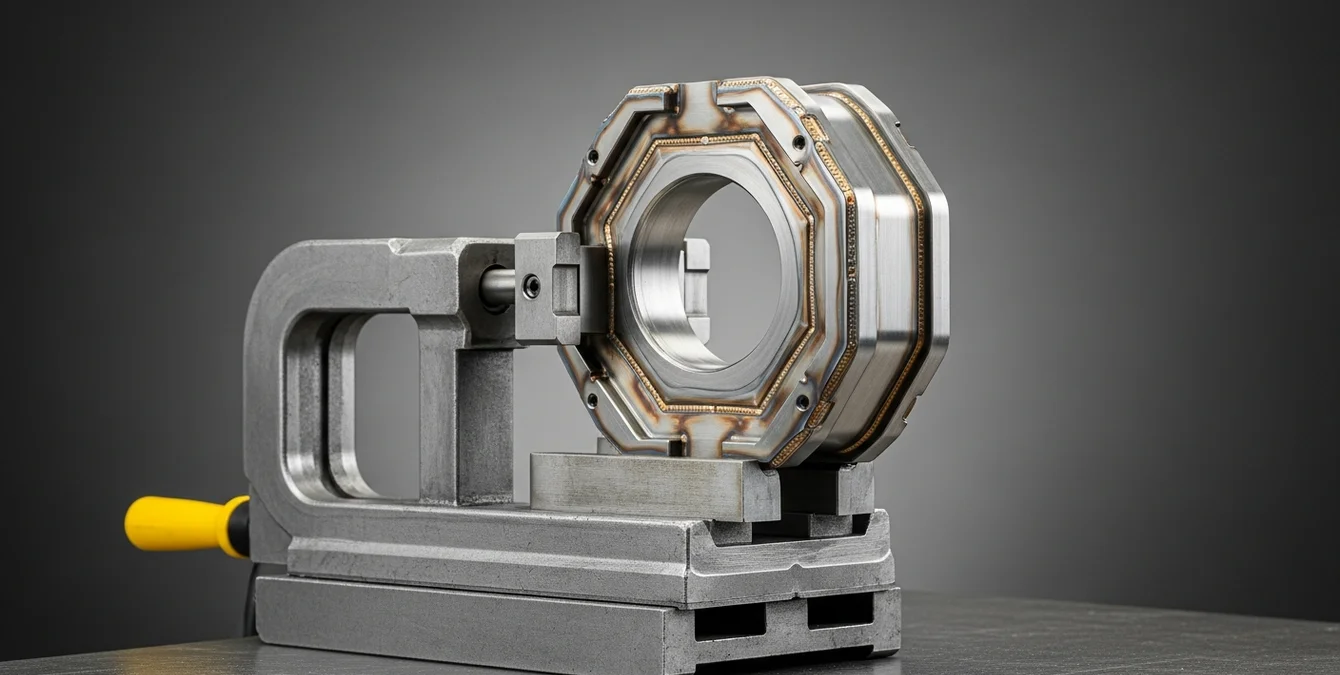

Standardmaschine oder Sonderlösung: die letzte Weiche

Bei der Entscheidung zwischen einer Standard-Laserschweißmaschine und einer kundenspezifischen Sonderlösung spielen mehrere Faktoren eine entscheidende Rolle. Die Wahl der geeigneten Anlage beeinflusst nicht nur die Taktzeit, sondern auch die Integration in bestehende Fertigungslinien und die spezifischen Vorrichtungen, die für die jeweilige Anwendung benötigt werden. Für einen umfassenden Überblick über die verschiedenen Typen von Laserschweißanlagen besuchen Sie unseren Hub zur Anlagenwahl.

Wann lohnt sich eine Standardmaschine?

Standardmaschinen, wie die Sidanus Light oder Sirius Light von Sigma Laser, bieten eine zuverlässige und wirtschaftliche Lösung für viele industrielle Anwendungen. Diese Anlagen sind ideal, wenn die Anforderungen an Taktzeit und Produktionsvolumen im Rahmen der typischen Spezifikationen liegen. Zudem zeichnen sie sich durch eine hohe Leistung aus und bieten umfassende Sicherheitsfeatures, die den Anforderungen der Laserschweißsicherheit nachkommen, ohne dass zusätzliche Schutzmaßnahmen im Normalbetrieb erforderlich sind.

Vorteile kundenspezifischer Lösungen

Für Anwendungen mit spezifischen Anforderungen, die über den Standard hinausgehen, kann eine maßgeschneiderte Lösung sinnvoll sein. Kundenspezifische Anlagen ermöglichen eine optimale Anpassung an individuelle Produktionsprozesse, wie zum Beispiel bei der Integration komplexer Vorrichtungen oder bei besonderen Werkstoffen wie 1.4301 oder 1.2343. Weitere Details zur Anpassungsfähigkeit und Flexibilität von Sonderlösungen im Lasermaschinenbau finden Sie in unserem Blogbeitrag zum Sondermaschinenbau.

Die Qualifizierung solcher maßgeschneiderten Schweißverfahren erfolgt gemäß der Norm EN ISO 15614, die sicherstellt, dass die Anlagen den spezifischen Anforderungen der jeweiligen Anwendung gerecht werden DIN EN ISO 15614-11:2021-06.
