Laserschweißen in der Medizintechnik: Normen, Validierung, Rückverfolgbarkeit

Alle Werte sind allgemeine Branchenangaben aus dem Artikel und nicht spezifisch für ein Sigma Laser-Modell.

Warum gilt Laserschweißen in der Medizintechnik als spezieller Prozess?

Das Laserschweißen in der Medizintechnik stellt spezifische Anforderungen an die Prozessvalidierung, da das Schweißergebnis nicht vollständig durch nachgelagerte Prüfungen verifiziert werden kann. Gemäß der DIN EN ISO 13485 ist eine Validierung der Schweißprozesse unerlässlich, um die hohen Qualitätsstandards in der Medizintechnik zu gewährleisten. Besonders im Kontext der EU-Medizinprodukteverordnung (MDR, EU 2017/745) müssen Hersteller sicherstellen, dass ihre Prozesse den regulatorischen Anforderungen entsprechen und die Biokompatibilität des Materials erhalten bleibt.

Prozessvalidierung und regulatorische Anforderungen

Die Prozessvalidierung ist ein zentraler Bestandteil der Qualitätskontrolle im Bereich Laserschweißen Medizintechnik. Hersteller müssen die genauen Anforderungen der ISO 13485 einhalten, um die Sicherheit und Effektivität ihrer Produkte zu gewährleisten. Der Einsatz von Laserschweißanlagen wie der Sidanus Light oder der Sidanus Fibre von Sigma Laser ermöglicht präzise und reproduzierbare Schweißverbindungen, die den hohen Standards der Medizintechnik entsprechen.

Typischerweise werden bei Laserschweißprozessen in der Medizintechnik Laserleistungen im Bereich von 100 bis 500 W eingesetzt, wobei die Wellenlänge bei Faserlasern häufig bei 1070 nm liegt. Die Einschweißtiefe kann je nach Material und Laserparameter bis zu einigen Millimetern betragen, wobei die Wärmeeinflusszone (WEZ) minimal gehalten wird, um die Materialeigenschaften nicht zu beeinträchtigen. Die Wiederholgenauigkeit solcher Systeme liegt oft im Bereich von ±0,01 mm, was für die hohen Anforderungen an Präzision und Qualität in der Medizintechnik unerlässlich ist.

Biokompatibilität und industrielle Anwendungen

Ein weiterer entscheidender Aspekt ist die Biokompatibilität der geschweißten Materialien. Das Laserschweißen minimiert die Wärmeeinflusszone (WEZ) und reduziert so das Risiko von Materialveränderungen, die die Biokompatibilität beeinträchtigen könnten. Dies ist besonders relevant bei der Herstellung von chirurgischen Instrumenten und aktiven Implantaten, wo höchste Präzision und Materialintegrität gefordert sind. Für weitere Informationen zu den spezifischen Anwendungen, besuchen Sie bitte unseren Blog-Artikel über chirurgische Instrumente oder aktive Implantate.

Bei der Auswahl der Werkstoffe für medizinische Anwendungen werden häufig Edelstähle wie 1.4301 oder 1.4404 verwendet, die eine hohe Korrosionsbeständigkeit und Biokompatibilität aufweisen. Die Einhaltung der Normen wie der EN ISO 15614 zur Qualifizierung von Schweißverfahren ist entscheidend, um die Prozesssicherheit und die Einhaltung der regulatorischen Anforderungen zu gewährleisten.

Zusammenfassung

Das Laserschweißen in der Medizintechnik erfordert eine sorgfältige Prozessvalidierung und die Einhaltung strenger regulatorischer Vorgaben. Durch den Einsatz von Sigma Laser-Anlagen können Hersteller sicherstellen, dass ihre Produkte den anspruchsvollen Anforderungen der Branche entsprechen und gleichzeitig die Biokompatibilität der Materialien gewährleistet bleibt. Die Kombination aus hochpräziser Technologie und fundierten Kenntnissen der regulatorischen Landschaft ermöglicht es, zuverlässige und sichere medizinische Produkte zu fertigen.

Die Tabelle fasst die im Artikel beschriebenen Validierungsschritte und Anforderungen zusammen.

Prozessvalidierung: IQ, OQ und PQ für den Schweißprozess

Die Prozessvalidierung beim Laserschweißen in der Medizintechnik ist entscheidend, um die Einhaltung regulatorischer Anforderungen sicherzustellen. Dabei spielen die Installationsqualifizierung (IQ), die Funktionsqualifizierung (OQ) und die Leistungsqualifizierung (PQ) eine zentrale Rolle. Diese Validierungsschritte gewährleisten, dass Laserschweißanlagen wie die Sidanus Light oder die Sirius Light von Sigma Laser zuverlässig und konsistent arbeiten, um die Biokompatibilität der geschweißten Produkte zu sichern.

Installationsqualifizierung (IQ)

Die Installationsqualifizierung umfasst die Überprüfung, ob die Laserschweißanlage ordnungsgemäß installiert ist. Dies beinhaltet die Kontrolle aller technischen Spezifikationen, die Dokumentation der Installation sowie die Sicherstellung, dass alle Komponenten den Vorgaben entsprechen. Eine ordnungsgemäße IQ bildet die Basis für die weiteren Validierungsschritte.

Typische Anforderungen an die Installation umfassen die Sicherstellung einer stabilen elektrischen Versorgung mit 380 V/3 Ph/50 Hz, wie sie bei den Sigma-Anlagen Standard ist, sowie die Einhaltung der Sicherheitsklassifizierung der Laserklasse 4. Die korrekte Ausrichtung und Kalibrierung der optischen Systeme, wie z.B. der Leica 10× Optik, ist ebenfalls von wesentlicher Bedeutung, um die Präzision und Wiederholgenauigkeit der Schweißprozesse zu gewährleisten.

Funktionsqualifizierung (OQ)

Die Funktionsqualifizierung stellt sicher, dass die Anlage unter definierten Bedingungen funktioniert. Hierbei werden die Parameterfenster für das Laserschweißen festgelegt, die für die Einhaltung der Qualitätsstandards in der Medizintechnik erforderlich sind. Dabei werden Worst-Case-Szenarien betrachtet, um die Zuverlässigkeit und Leistungsfähigkeit der Anlage zu testen. Die OQ ist besonders im Hinblick auf die regulatorischen Anforderungen des Laserschweißens in der Medizintechnik von Bedeutung.

In der Medizintechnik sind hohe Präzision und geringe Wärmeeinflusszonen (WEZ) entscheidend, um die Integrität der Materialien zu bewahren. Typische Einschweißtiefen können im Bereich von 0,1 bis 1,5 mm liegen, abhängig von der Materialstärke und den spezifischen Anforderungen des Bauteils. Die Einhaltung der Normen wie DIN EN ISO 13485:2016 für Qualitätsmanagementsysteme in der Medizintechnik ist hierbei unerlässlich DIN EN ISO 13485:2016.

Leistungsqualifizierung (PQ)

Die Leistungsqualifizierung ist der letzte Schritt im Validierungsprozess und überprüft die Anlage unter realistischen Produktionsbedingungen. Hier wird verifiziert, dass die Anlage kontinuierlich innerhalb der festgelegten Parameterfenster arbeitet. Bei Änderungen an der Anlage oder den Produktionsprozessen ist eine Revalidierung notwendig, um die fortwährende Einhaltung der Qualitätsstandards nach Normen wie DIN EN ISO 13485 sicherzustellen.

Da die Prozessvalidierung in der Medizintechnik eine komplexe Aufgabe ist, wird empfohlen, eng mit benannten Stellen und dem Qualitätsmanagement des Herstellers zusammenzuarbeiten, um alle regulatorischen und technischen Anforderungen zu erfüllen. Mehr über die Anforderungen beim Laserschweißen von aktiven Implantaten erfahren Sie in unserem Blog.

Die Einhaltung der Risikomanagementnorm DIN EN ISO 14971:2020 ist ebenfalls von Bedeutung, um sicherzustellen, dass alle potenziellen Risiken im Zusammenhang mit dem Laserschweißprozess identifiziert und kontrolliert werden DIN EN ISO 14971:2020. Die Berücksichtigung von Materialkompatibilitäten, wie z.B. Edelstahl 1.4301 oder Titanlegierungen, ist entscheidend, um die gewünschten mechanischen und biokompatiblen Eigenschaften der geschweißten Bauteile zu gewährleisten.

Welche Normen gelten für Schweißnähte an Medizinprodukten?

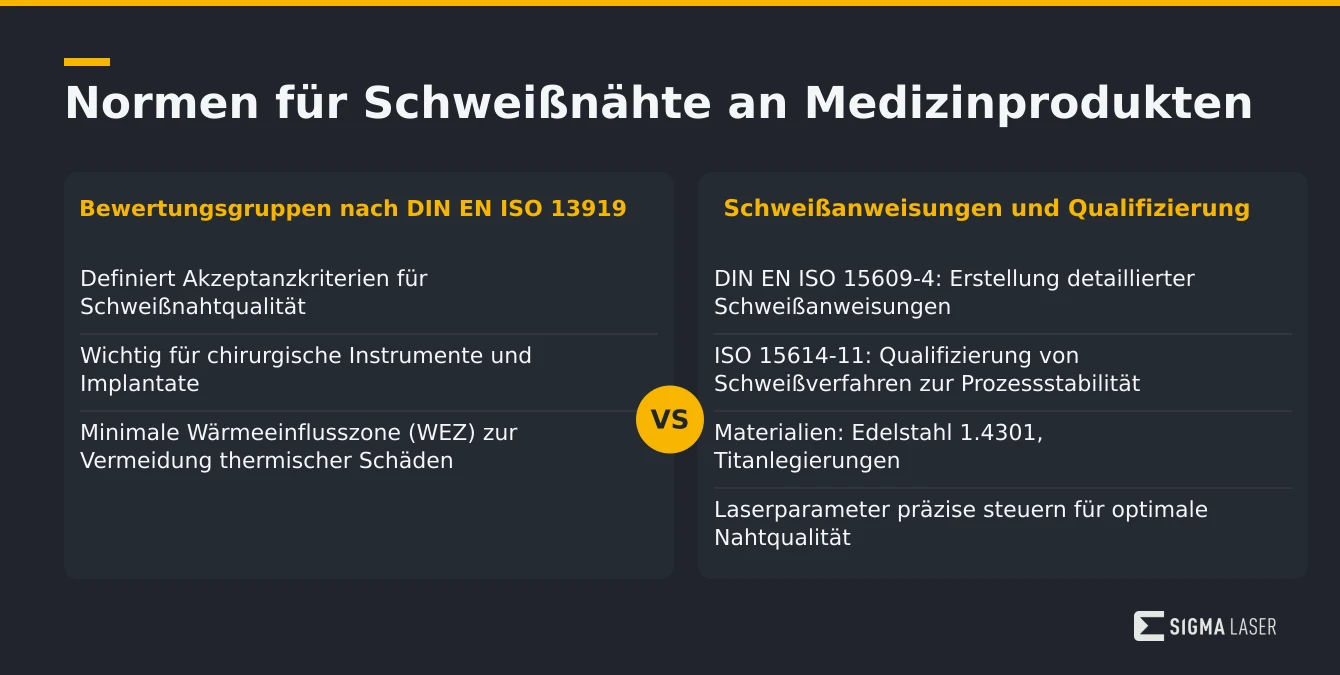

Das Laserschweißen in der Medizintechnik unterliegt strengen regulatorischen Anforderungen, um die Sicherheit und Wirksamkeit von Medizinprodukten sicherzustellen. Dabei spielen die Normen DIN EN ISO 13919, DIN EN ISO 15609-4 und ISO 15614-11 eine zentrale Rolle. Diese Normen bieten Richtlinien für die Bewertung, die Schweißanweisungen und die Qualifizierung von Schweißverfahren.

Bewertungsgruppen nach DIN EN ISO 13919

Die Norm DIN EN ISO 13919 legt die Bewertungsgruppen für Unregelmäßigkeiten in Schweißnähten fest. Diese Norm ist entscheidend für die Herstellung von chirurgischen Instrumenten und aktiven Implantaten, da sie die Akzeptanzkriterien für die Qualität der Schweißnähte definiert. Weitere Details zur Anwendung dieser Bewertungsgruppen finden Sie in unserem Blogbeitrag.

Typische Anforderungen an die Schweißnahtqualität in der Medizintechnik umfassen eine minimale Wärmeeinflusszone (WEZ), um thermische Schädigungen der umgebenden Materialien zu vermeiden. Die WEZ kann durch präzise Steuerung der Laserparameter wie Pulsenergie und Einschweißtiefe minimiert werden. In der Regel liegt die Einschweißtiefe bei Laserschweißanwendungen in der Medizintechnik im Bereich von wenigen Zehntelmillimetern bis zu einigen Millimetern, abhängig von der Materialdicke und -art.

Schweißanweisungen gemäß DIN EN ISO 15609-4

Die Erstellung detaillierter Schweißanweisungen nach DIN EN ISO 15609-4 ist ein wesentlicher Schritt im Qualitätsmanagement von Laserschweißverfahren in der Medizintechnik. Diese Anweisungen sind entscheidend für die Reproduzierbarkeit und Sicherheit der Schweißprozesse. Mehr dazu erfahren Sie in unserem Artikel über Schweißanweisungen.

Für die Erstellung solcher Anweisungen ist es wichtig, die Materialkompatibilität zu berücksichtigen. Häufig verwendete Materialien im medizinischen Bereich sind Edelstahl (z. B. 1.4301) und Titanlegierungen, die aufgrund ihrer Korrosionsbeständigkeit und Biokompatibilität bevorzugt werden. Die Auswahl der geeigneten Laserparameter ist entscheidend, um die gewünschte Nahtqualität zu erreichen.

Die Angaben zur Laserleistung und Wellenlänge beziehen sich auf typische Werte im medizintechnischen Einsatz laut Artikeltext.

Qualifizierung von Schweißverfahren nach ISO 15614-11

Die Qualifizierung von Schweißverfahren gemäß ISO 15614-11 bietet einen strukturierten Rahmen zur Sicherstellung der Prozessstabilität und der Einhaltung regulatorischer Anforderungen. Dies ist besonders wichtig für die Herstellung von Produkten mit hohen Anforderungen an Biokompatibilität und Sicherheit. Eine umfassende Übersicht zu Normen und Sicherheit beim Laserschweißen finden Sie in unserem Normen-Hub.

Die Laserschweißanlagen von Sigma, wie die Sidanus Fibre, sind speziell für Anwendungen mit hohen Präzisionsanforderungen in der Medizintechnik ausgelegt. Sie bieten eine hohe Wiederholgenauigkeit und ermöglichen die Verarbeitung von Materialien mit engen Toleranzen, was für die Herstellung von medizinischen Geräten von entscheidender Bedeutung ist.

Hersteller von Medizinprodukten müssen diese Normen in ihren Qualitätsmanagementsystemen integrieren und die Verantwortung für die Einhaltung der regulatorischen Anforderungen übernehmen. Nur so kann die Sicherheit der Produkte gewährleistet werden, ohne eine verbindliche Regulatorik- oder Rechtsberatung zu suggerieren.

Rückverfolgbarkeit: Parameter, Chargen und Gerätedaten dokumentieren

In der Medizintechnik ist die Rückverfolgbarkeit entscheidend, um die regulatorischen Anforderungen zu erfüllen und die Qualität der hergestellten Produkte sicherzustellen. Beim Laserschweißen in der Medizintechnik spielt die Dokumentation der Schweißparameter eine zentrale Rolle. Sigma-Laser-Anlagen, wie die Sidanus Light oder Sidanus Fibre, ermöglichen es, Schweißprotokolle für jede Charge präzise zu speichern und abzurufen.

Chargen- und UDI-Logik

Die Integration einer Chargen- und UDI-Logik (Unique Device Identification) erlaubt die eindeutige Identifikation jedes medizinischen Produkts und die Nachvollziehbarkeit seiner Produktionshistorie. Dies ist besonders im Hinblick auf die regulatorischen Anforderungen an das Laserschweißen in der Medizintechnik von Bedeutung.

Schweißprotokolle und Programmverwaltung

Schweißprotokolle werden bei jeder Produktionseinheit erstellt und gespeichert. Die Anlagen von Sigma Laser verfügen über einen Speicher für bis zu 50 validierte Schweißprogramme, der bei Bedarf erweitert werden kann. Diese Funktionalität gewährleistet eine konsistente Qualität und ermöglicht es, die Programme schnell für ähnliche Fertigungsläufe abzurufen.

Die Einhaltung der Normen DIN EN ISO 13485:2016, die Anforderungen an Qualitätsmanagementsysteme für die Herstellung von Medizinprodukten festlegt, ist essenziell für die Sicherstellung der Produktqualität und -sicherheit DIN EN ISO 13485:2016.

Beispiel einer Rückverfolgungskette

Ein typischer Rückverfolgungsprozess beginnt mit der Identifikation des Instruments durch seine UDI. Die zugehörigen Schweißparameter werden in der Sigma-Laser-Anlage hinterlegt. Nach der Herstellung wird das Instrument anhand der gespeicherten Parameter validiert. Die finale Freigabe erfolgt durch den Qualitätsmanager, der die Dokumentation überprüft und die Konformität mit den geltenden Normen, wie der DIN EN ISO 13485, sicherstellt.

Die Erfüllung der Biokompatibilität beim Laserschweißen und die Einhaltung der regulatorischen Anforderungen sind nur durch eine lückenlose Dokumentationskette möglich, die sowohl die technische als auch die regulatorische Perspektive berücksichtigt.

Wie sichern reproduzierbare Anlagen die Prozessqualität?

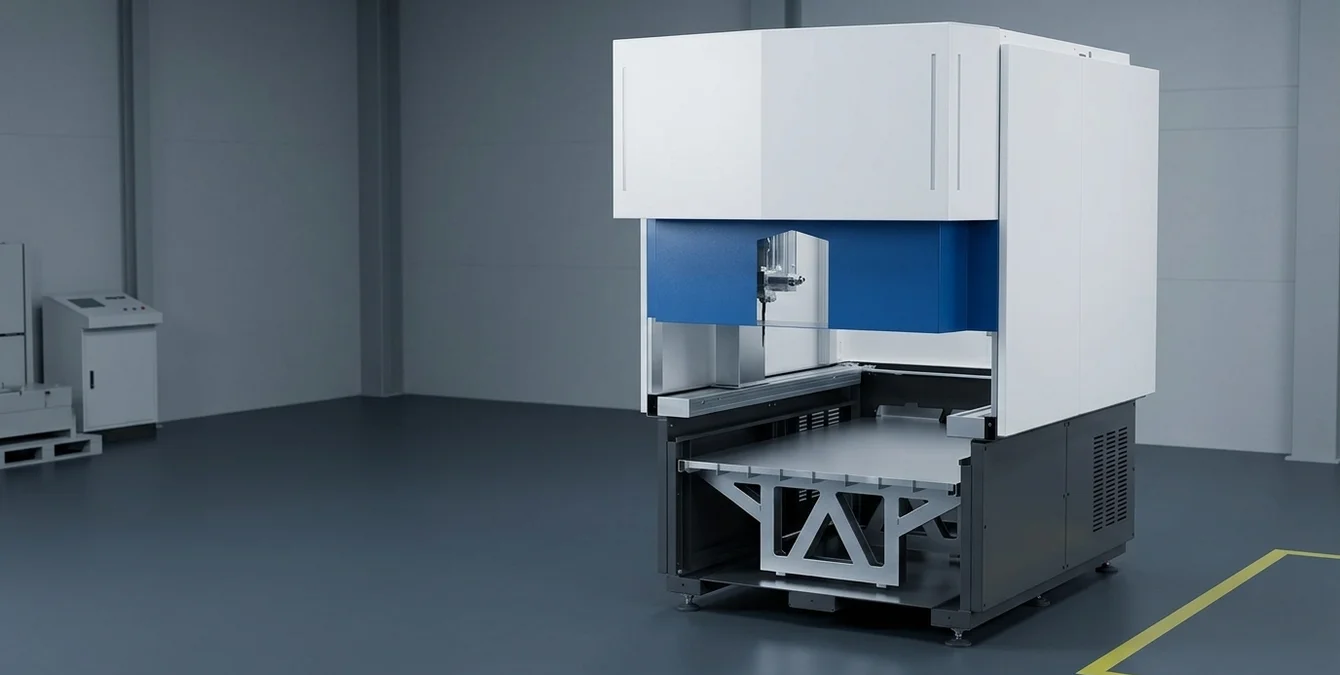

Reproduzierbare Prozesse sind entscheidend, um die hohen Anforderungen der Medizintechnik beim Laserschweißen zu erfüllen. Die CNC-geführte 5-Achs-Kinematik von Sigma Laser minimiert den Bedienereinfluss und gewährleistet eine gleichbleibende Qualität. Automatisierung reduziert Fehler und erhöht die Prozesssicherheit, was besonders in der Medizintechnik, wo Präzision und Zuverlässigkeit entscheidend sind, von großer Bedeutung ist.

Geschlossene, sicherheitsüberwachte Systeme

Die Laserschweißanlagen von Sigma Laser sind Lasereinrichtungen der Klasse 4 und werden in einem definierten Laserbereich mit geeigneten 1064-nm-Schutzbrillen betrieben. Diese Anlagen sind mit sicherheitsüberwachten Modulen ausgestattet, um den Betrieb unter kontrollierten Bedingungen zu gewährleisten. Insbesondere bei der Herstellung von chirurgischen Instrumenten und aktiven Implantaten ist dies von Vorteil, da die strengen regulatorischen Anforderungen der Medizinprodukteverordnung (MDR) eingehalten werden müssen.

Die Einhaltung der Normen DIN EN ISO 13485 und ISO 14971 ist essenziell für die Qualitätssicherung und das Risikomanagement in der Medizintechnik. Diese Normen stellen sicher, dass die Prozesse nicht nur reproduzierbar, sondern auch sicher und effizient sind. DIN EN ISO 13485:2016, DIN EN ISO 14971:2020.

Definierte Schutzgasführung

Eine definierte Schutzgasführung ist entscheidend, um die Biokompatibilität der geschweißten Produkte zu gewährleisten. Die präzise Steuerung der Schutzgasumgebung in den Anlagen von Sigma Laser verhindert Verunreinigungen und Oxidationen, die die Qualität der Schweißnaht beeinträchtigen könnten. Dies ist besonders wichtig in der Medizintechnik, wo regulatorische Anforderungen und Biokompatibilität eine zentrale Rolle spielen.

Die Wiederholbarkeit der Prozesse wird durch stabile Umgebungsbedingungen und fortschrittliche Steuerungstechnik weiter verbessert. Die Einhaltung von Standards wie DIN EN ISO 13485 und ISO 14971 ist für die Qualitätssicherung und das Risikomanagement in der Medizintechnik unerlässlich. Die Verantwortung für die Qualitätssicherung liegt beim Hersteller, der sich auf die präzisen und verlässlichen Systeme von Sigma Laser verlassen kann.

Typische Medizintechnik-Anwendungen im Überblick

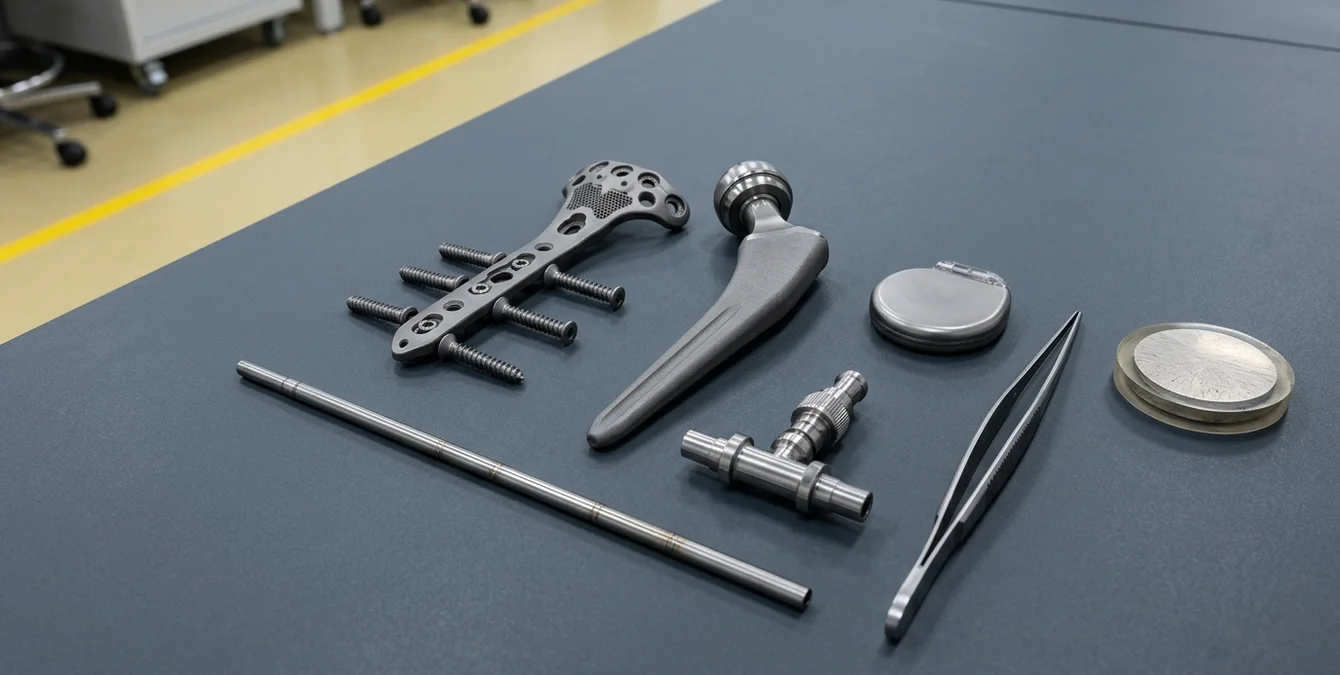

Das Laserschweißen hat sich in der Medizintechnik als präzises und zuverlässiges Verfahren etabliert, um den hohen Anforderungen an Biokompatibilität und Funktionalität gerecht zu werden. Besonders bei der Herstellung chirurgischer Instrumente und aktiver Implantate spielt dieses Verfahren eine entscheidende Rolle. Weitere Details zu diesen Anwendungen finden Sie in unseren vertiefenden Artikeln über chirurgische Instrumente und aktive Implantate.

Endoskopiekomponenten

Endoskopiekomponenten erfordern eine hohe Präzision und Zuverlässigkeit, um eine einwandfreie Funktion zu gewährleisten. Das Laserschweißen bietet den Vorteil minimaler Wärmeeinflusszonen, was die thermische Belastung der Bauteile erheblich reduziert. Dies ist besonders wichtig, um die empfindlichen optischen Systeme nicht zu beeinträchtigen. Typische Wärmeeinflusszonen beim Laserschweißen liegen oft im Bereich von wenigen Millimetern, was im Vergleich zu konventionellen Verfahren wie dem WIG-Schweißen eine deutlich geringere thermische Belastung bedeutet.

Kanülen

Bei der Herstellung von Kanülen ist das Laserschweißen aufgrund seiner Fähigkeit, dünnwandige Materialien wie Edelstahl 1.4301 zu verarbeiten, von großer Bedeutung. Die präzise Steuerung der Einschweißtiefe ermöglicht die Fertigung von Kanülen mit gleichbleibender Qualität und hoher Festigkeit. Typische Einschweißtiefen können im Bereich von 0,1 bis 1,0 mm liegen, abhängig von der Materialdicke und den spezifischen Anforderungen.

Gehäuse

Gehäuse für medizintechnische Geräte müssen oft dicht und robust sein. Das Laserschweißen ermöglicht die Herstellung von Gehäusen, die den regulatorischen Anforderungen, wie sie in der DIN EN ISO 13485 und der Medizinprodukteverordnung (MDR) festgelegt sind, entsprechen. Die Anlagen von Sigma Laser, wie die Sidanus Light oder die Sidanus Fibre, bieten Lösungen für hochpräzise Schweißprozesse in diesem Bereich. Die Verwendung von Ytterbium-Faserlasern in der Siega Fibre ermöglicht beispielsweise eine hohe Strahlqualität, die für präzise Schweißnähte erforderlich ist.

In der Medizintechnik ist auch das Risikomanagement gemäß DIN EN ISO 14971 von entscheidender Bedeutung, um die Sicherheit und Wirksamkeit der Produkte zu gewährleisten.

Nächste Schritte für QS-Leiter: Anlagen- und Lieferantenqualifizierung

Kriterien für die Anlagenbeschaffung im ISO-13485-Umfeld

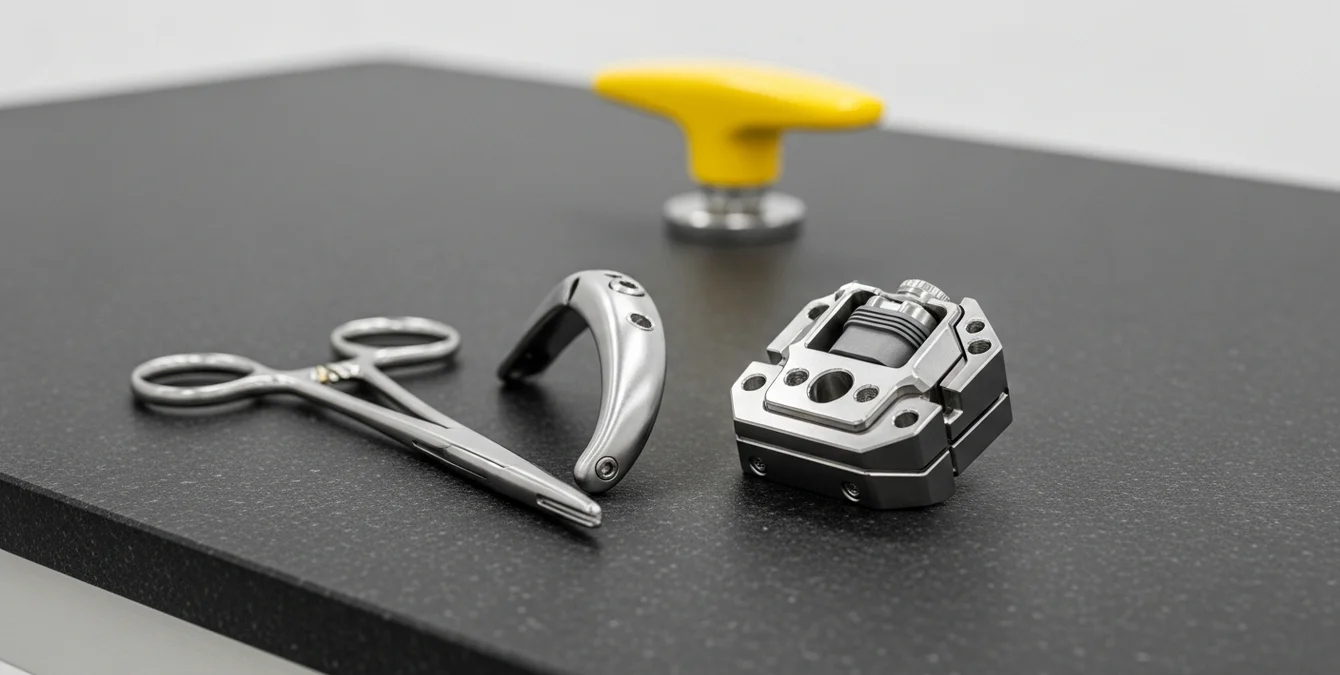

Im Rahmen der DIN EN ISO 13485-Zertifizierung ist es entscheidend, dass Laserschweißanlagen für die Medizintechnik spezifische Anforderungen erfüllen. Die Dokumentationsfähigkeit der Anlagen spielt eine zentrale Rolle, um regulatorische Anforderungen wie die Medizinprodukteverordnung (MDR) zu erfüllen. Eine umfassende Programmverwaltung ermöglicht die Anpassung der Schweißprozesse an unterschiedliche Materialien und Geometrien, was insbesondere bei der Herstellung von chirurgischen Instrumenten und aktiven Implantaten von Bedeutung ist. Mehr dazu in unserem Beitrag über chirurgische Instrumente.

Dokumentationsfähigkeit und Service

Die Auswahlkriterien für Laserschweißanlagen sollten auch den angebotenen Service des Lieferanten umfassen. Ein zuverlässiger Support ist entscheidend, um die Anlagenverfügbarkeit sicherzustellen und Produktionsausfälle zu minimieren. Die Fähigkeit, detaillierte Prozessdokumentationen zu erstellen, ist besonders wichtig, um die Biokompatibilität der geschweißten Produkte zu gewährleisten. Systeme wie die Anwendungen für aktive Implantate von Sigma Laser leisten hierbei wertvolle Dienste.

Die Einhaltung von Normen wie der DIN EN ISO 14971, die das Risikomanagement für Medizinprodukte behandelt, ist essenziell, um die Sicherheit und Wirksamkeit der Produkte zu gewährleisten DIN EN ISO 14971:2020.

Beratung zu Normkonformität

Eine fachkundige Beratung zur Normkonformität kann helfen, die regulatorischen Anforderungen an das Laserschweißen in der Medizintechnik zu verstehen und umzusetzen. Dabei ist es wichtig, eng mit benannten Stellen und dem Qualitätsmanagement des Herstellers zusammenzuarbeiten, um die Einhaltung der Standards wie ISO 14744 zu gewährleisten. Für eine individuelle Beratung zu den Anforderungen und Anwendungsmöglichkeiten der Sigma-Laser-Anlagen stehen wir Ihnen gerne zur Verfügung.

Die Einhaltung der Strahlcharakterisierungsnorm ISO 11146 ist entscheidend, um die Qualität und Präzision der Laserschweißprozesse zu gewährleisten, insbesondere bei der Verarbeitung von hochpräzisen medizinischen Komponenten ISO/TR 23848:2020.
