Normen und Sicherheit beim Laserschweißen: DIN, ISO und DGUV im Überblick

Diese Tabelle listet die wichtigsten Normen und Vorschriften für das industrielle Laserschweißen auf.

Welche Normen und Vorschriften gelten beim Laserschweißen?

Laserschweißen ist ein hochpräzises Verfahren, das in der industriellen Fertigung weit verbreitet ist. Um die Qualität und Sicherheit zu gewährleisten, müssen bestimmte Normen und Sicherheitsvorschriften beachtet werden. Diese regeln die technischen Anforderungen und Sicherheitsaspekte für den Einsatz von Laserschweißanlagen.

Typische industrielle Parameter für das Laserschweißen umfassen Laserleistungen von bis zu 1 kW für Präzisionsanwendungen, Wellenlängen im Bereich von 1064 bis 1070 nm und Einschweißtiefen, die je nach Material und Prozessparameter variieren können. Die Wärmeeinflusszone (WEZ) ist in der Regel sehr gering, was zu minimalem Verzug führt. Die Strahlqualität, oft durch den M²-Wert charakterisiert, liegt typischerweise bei ≤1,5 für hochpräzise Anwendungen.

Qualitätsanforderungen

Die Qualität beim Laserschweißen wird durch mehrere Normen definiert. Die DIN EN ISO 13919 legt die Bewertung von Unregelmäßigkeiten in Schweißverbindungen fest. Die DIN EN ISO 15609-4 beschreibt die Anforderungen an die Schweißanweisungen für das Laserstrahlschweißen. Für die Qualifizierung von Schweißprozessen ist die ISO 15614-11 relevant. Schließlich stellt die DIN EN ISO 3834 sicher, dass die Qualität der Schweißprozesse systematisch überwacht wird.

Für die Materialkompatibilität sind Stähle wie 1.4301 und 1.2343 sowie Aluminiumlegierungen häufig im Einsatz. Die Präzision und Wiederholgenauigkeit des Prozesses sind entscheidend für die Qualität, wobei Toleranzen im Bereich von ±0,1 mm üblich sind.

Sicherheitsvorschriften

Die Sicherheit beim Arbeiten mit Laserstrahlen wird durch verschiedene Vorschriften geregelt. Die OStrV (Verordnung zum Schutz vor den Gefahren durch optische Strahlung) sowie die DGUV Vorschrift 11 legen grundlegende Sicherheitsmaßnahmen fest. Speziell für Laserstrahlung ist die TROS Laserstrahlung von Bedeutung. Diese Vorschriften sind entscheidend, um Risiken zu minimieren und den Augenschutz gemäß DIN EN 60825 sicherzustellen.

Zusätzliche Schutzmaßnahmen, wie sie in der DGUV Information 203-036 beschrieben sind, umfassen unter anderem die Verwendung von Schutzbrillen und die Einhaltung von Sicherheitsabständen, um die Exposition gegenüber gefährlicher Laserstrahlung zu minimieren.

• Laserschweißen Leitfaden

Für eine umfassende Einführung in die Themen rund um Laserschweißen und die damit verbundenen Sicherheitsnormen, besuchen Sie unseren Laserschweißen Leitfaden. Hier finden Sie detaillierte Informationen zu den technischen und sicherheitsrelevanten Aspekten des Laserschweißens.

Qualität und Arbeitsschutz: Zwei Regelwerksstränge, ein Ziel

In der industriellen Fertigung mit Laserschweißanlagen von Sigma Laser sind sowohl die Nahtqualität als auch der Arbeitsschutz entscheidende Faktoren für den erfolgreichen Betrieb. Die Einhaltung von Normen zur Sicherheit beim Laserschweißen ist dabei unerlässlich. Während die Nahtqualität durch präzise Prozessqualifikation und Kontrolle der Wärmeeinflusszone (WEZ) gesichert wird, schützt der Arbeitsschutz vor den Gefahren des Laserstrahls.

Nahtqualität und Prozessqualifikation

Die Nahtqualität beim Laserschweißen ist entscheidend für die Langlebigkeit und Zuverlässigkeit der geschweißten Produkte. Dies erfordert eine genaue Prozessqualifikation gemäß DIN EN ISO 3834, die sicherstellt, dass alle Schweißprozesse den hohen Qualitätsanforderungen genügen. In der Praxis bedeutet dies, dass Werkstoffe wie 1.4301 und 1.2343 korrekt verarbeitet werden, um optimale Einschweißtiefen und minimale Wärmeeinflusszonen zu erreichen. Die QS-Leitung ist dafür verantwortlich, dass diese Standards eingehalten und regelmäßig überprüft werden.

Typischerweise können Einschweißtiefen im Bereich von wenigen Millimetern bis zu einigen Zentimetern variieren, abhängig von der Laserleistung und den spezifischen Materialeigenschaften. Die Wärmeeinflusszone (WEZ) sollte so klein wie möglich gehalten werden, um die Materialeigenschaften nicht negativ zu beeinflussen. Eine präzise Steuerung der Laserparameter, wie Pulsdauer und Energie, ist entscheidend für die Minimierung der WEZ.

Schutz vor Laserstrahlung

Der Arbeitsschutz im Umgang mit Laserschweißanlagen stützt sich auf die DIN EN 60825-1:2015-07, die klare Vorgaben zum Augenschutz und zur Einstufung der Laserklasse macht. Sigma-Laser-Anlagen sind Lasereinrichtungen der Klasse 4, deren Betrieb geeigneten Augenschutz mit 1064-nm-Laserschutzbrillen erfordert. Sicherheitsfachkräfte müssen zudem sicherstellen, dass alle Schutzmaßnahmen, wie die Kontrolle der Laserbereiche bei offenen Systemen, strikt eingehalten werden.

Weitere Schutzmaßnahmen umfassen die Verwendung von Schutzbrillen mit geeigneter optischer Dichte und die Einrichtung von Sicherheitszonen, um unbefugten Zugang zu verhindern. Die DGUV Information 203-036 bietet umfassende Richtlinien für den sicheren Umgang mit Laserstrahlung.

Diese Tabelle zeigt die wichtigsten Verantwortlichkeiten für Qualität und Arbeitsschutz beim Laserschweißen.

Verantwortlichkeiten im Betrieb

• QS-Leitung: Sicherstellung und Dokumentation der Nahtqualität gemäß den geltenden Normen.
• Sicherheitsfachkraft: Umsetzung der Arbeitsschutzmaßnahmen und Überwachung der Einhaltung der Sicherheitsnormen beim Laserschweißen.
• SFI (Schweißfachingenieur): Technische Beratung und Unterstützung bei der Prozessqualifikation und der Auswahl geeigneter Schutzmaßnahmen.

Der sorgfältige Umgang mit den Regelwerken für Nahtqualität und Arbeitsschutz stellt einen entscheidenden Beitrag zur Effizienz und Sicherheit in der industriellen Fertigung dar. Integrierte Steuerungen wie die Sigomatic Pro tragen dazu bei, die Prozesse zu optimieren und den hohen Standards gerecht zu werden. Die kontinuierliche Überwachung und Anpassung der Schweißparameter gewährleistet, dass die Anlagen stets im optimalen Bereich arbeiten und die Qualität der Schweißnähte konstant hoch bleibt.

Nahtqualität bewerten: DIN EN ISO 13919 und die Bewertungsgruppen

Im industriellen Umfeld, besonders beim Laserschweißen, sind präzise und verlässliche Normen zur Bewertung von Schweißnähten entscheidend. Die DIN EN ISO 13919 bietet einen strukturierten Rahmen zur Beurteilung der Nahtqualität anhand spezifischer Bewertungsgruppen. Diese Normen sind in zwei Teile gegliedert: Teil 1 für Stahl, Nickel und Titan und Teil 2 für Aluminium, Magnesium und Kupfer. Diese Einteilung ermöglicht eine gezielte Anpassung an die jeweiligen Werkstoffe und ihre spezifischen Schweißanforderungen.

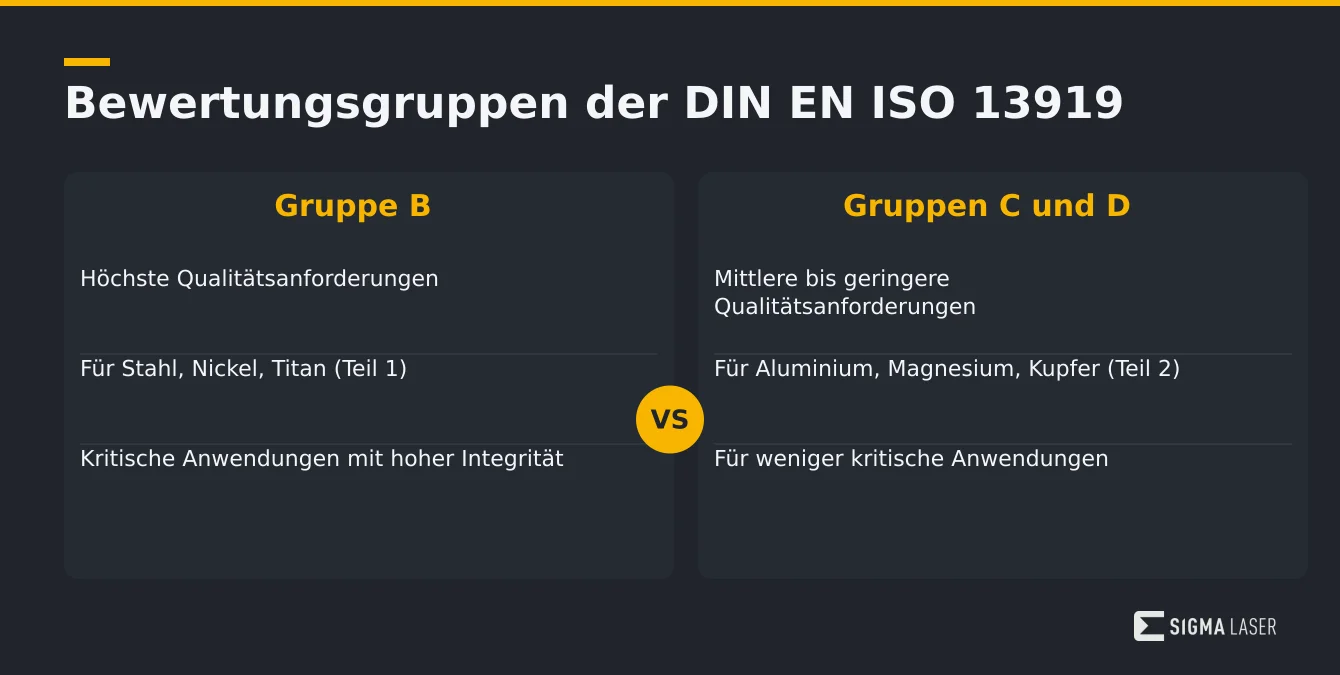

Bewertungsgruppen B, C und D

Die DIN EN ISO 13919 unterscheidet zwischen den Bewertungsgruppen B, C und D, die unterschiedliche Qualitätsstufen der Schweißnähte repräsentieren. Gruppe B steht für die höchsten Qualitätsanforderungen, während Gruppe D weniger strenge Maßstäbe anlegt. Diese Einstufung ist besonders für Fertigungsprozesse relevant, bei denen die Integrität und Funktionalität der Schweißverbindungen von kritischer Bedeutung sind.

Die detaillierte Einordnung der Bewertungsgruppen bietet einen umfassenden Überblick über die spezifischen Anforderungen und Kriterien, die bei der Klassifizierung von Schweißnähten berücksichtigt werden müssen. Dies ist für Qualitätsmanager und Sicherheitsfachkräfte essenziell, um die Einhaltung der entsprechenden Laserschweißsicherheitsnormen sicherzustellen.

Im Kontext von Laserschweißanlagen, wie sie von Sigma Laser angeboten werden, spielen diese Normen eine zentrale Rolle. Anlagen wie die Sidanus Light oder die Sineo Fibre können präzise an die Anforderungen der DIN EN ISO 13919 angepasst werden, um sowohl die Nahtqualität als auch die Sicherheit gemäß DIN EN 60825-1 (Laserklasse 4, Schutzmaßnahmen erforderlich) zu gewährleisten. Durch die Einhaltung dieser Normen wird nicht nur die Produktqualität gesteigert, sondern auch der sichere Betrieb der Anlagen sichergestellt.

Die Einhaltung der DIN EN ISO 15614-11 ist für die Qualifizierung von Schweißverfahren unerlässlich, um sicherzustellen, dass die Prozesse reproduzierbar und die Ergebnisse konsistent sind. Diese Norm legt die Anforderungen an die Verfahrensprüfung fest und ist ein wesentlicher Bestandteil der Qualitätskontrolle in der Schweißtechnik.

WPS und Betriebsqualifikation: ISO 15609-4 und ISO 3834

Schweißanweisung nach DIN EN ISO 15609-4

Die Schweißanweisung ist ein zentrales Dokument, das die spezifischen Anforderungen für das Laserschweißen festlegt. Es umfasst Details wie die Wahl des Laserstrahls, die Einschweißtiefe und die Wärmeeinflusszone. Typischerweise liegt die Wärmeeinflusszone beim Laserschweißen im Bereich von wenigen Millimetern, abhängig von der Materialdicke und der Laserleistung. Für eine eingehende Betrachtung der Schweißanweisungen beim Laserschweißen, besuchen Sie unseren detaillierten Blogbeitrag.

Verfahrensqualifizierung nach ISO 15614-11

Die Verfahrensqualifizierung nach ISO 15614-11 stellt sicher, dass das Laserschweißverfahren den Anforderungen der spezifischen Anwendung entspricht. Diese Qualifizierung ist besonders wichtig in sicherheitskritischen Branchen wie der Luft- und Raumfahrt oder der Automobilindustrie. Die Norm legt fest, dass die Schweißverfahren unter realen Produktionsbedingungen getestet werden müssen, um die Einhaltung der Qualitätsanforderungen zu gewährleisten DIN EN ISO 15614-11.

Qualitätsstufen der ISO 3834

Die Norm ISO 3834 bietet einen umfassenden Rahmen für die Qualitätssicherung in schweißtechnischen Betrieben. Sie definiert verschiedene Qualitätsstufen, die von der einfachen Überprüfung bis hin zur vollständigen Qualitätskontrolle reichen. Für weitere Informationen zu den Qualitätsanforderungen der ISO 3834, lesen Sie unseren ausführlichen Artikel.

Durch die Einhaltung der Sicherheitsnormen beim Laserschweißen, einschließlich der DIN EN 60825, wird ein sicherer Betrieb der Schweißanlagen gewährleistet. Dies schließt den Augenschutz und andere Schutzmaßnahmen ein, die für die Sicherheit der Mitarbeiter unerlässlich sind DIN EN 60825-1. Die DGUV Information 203-036 bietet zusätzliche Richtlinien für den Schutz vor Laserstrahlung DGUV Information 203-036.

• WPS nach DIN EN ISO 15609-4: Standardisierung der Schweißprozesse
• ISO 15614-11: Verfahrensqualifizierung in sicherheitskritischen Anwendungen
• ISO 3834: Qualitätsrahmen für schweißtechnische Betriebe

Alle Werte sind allgemeine Branchenangaben und nicht spezifisch für ein Sigma Laser Modell.

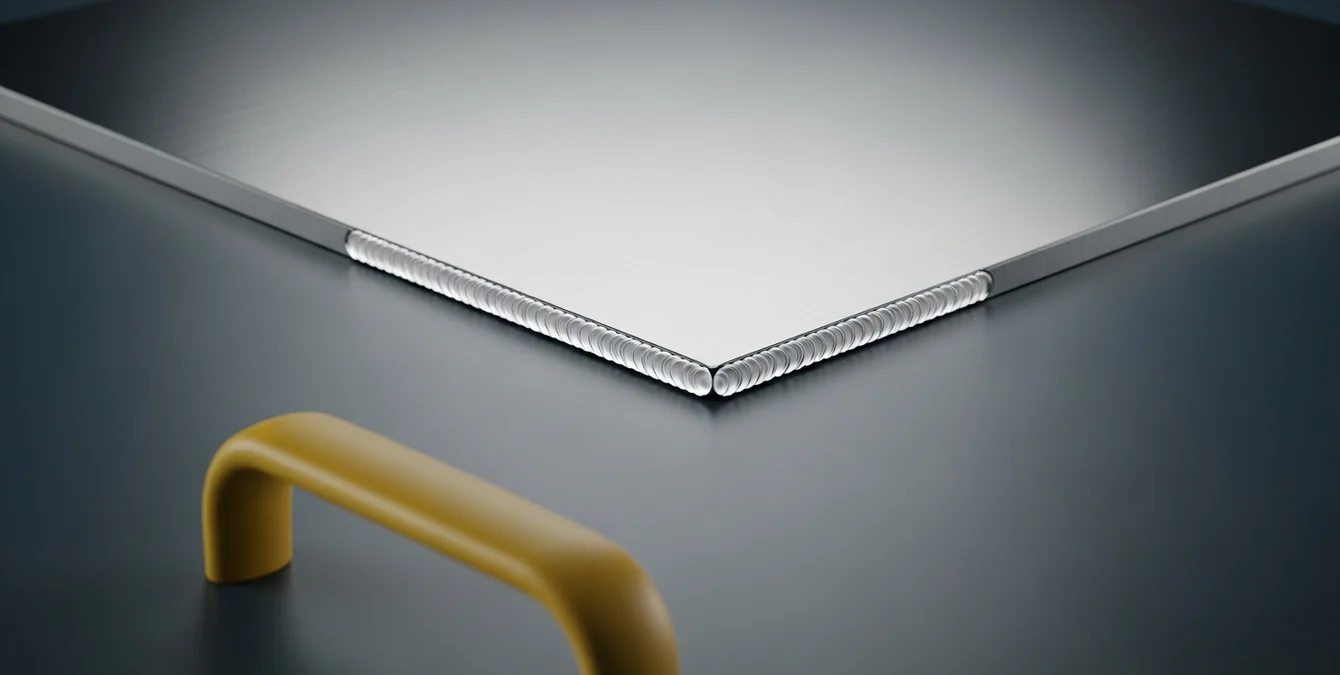

Schweißnahtprüfung und typische Fehlerbilder

Die Schweißnahtprüfung ist ein wesentlicher Bestandteil des industriellen Qualitätsmanagements. Im Kontext des Laserschweißens kommen verschiedene zerstörungsfreie Prüfverfahren (ZfP) zum Einsatz, um die Integrität der Schweißnaht zu bewerten. Zu den häufig eingesetzten Methoden gehören Sichtprüfungen, Röntgenprüfungen und die Schliffprüfung. Diese Verfahren stellen sicher, dass die Schweißnähte den geltenden Laserschweißen Sicherheitsnormen entsprechen und die Funktionalität in kritischen Anwendungen, wie der Automobil- oder Medizintechnik, gewährleisten.

Typische Fehlerbilder

• Poren: Diese entstehen häufig durch Gaseinschlüsse während des Schweißprozesses und können die mechanische Festigkeit der Verbindung beeinträchtigen.
• Risse: Diese Fehler treten durch thermische Spannungen auf und sind oft das Ergebnis unzureichender Kontrolle der Wärmeeinflusszone.
• Bindefehler: Ungenügende Verschmelzung der Werkstücke kann durch falsche Justierung der Laserparameter oder unzureichende Oberflächenvorbereitung verursacht werden.

Ein tiefes Verständnis der Ursachen und Auswirkungen dieser Fehler ist entscheidend, um die Qualität der Laserschweißnähte kontinuierlich zu verbessern. Die Einhaltung von Normen wie der DIN EN 60825 für Augenschutz ist dabei unerlässlich, um sowohl die Sicherheit als auch die Qualität zu gewährleisten.

Bei der Auswahl geeigneter Materialien für das Laserschweißen, wie z.B. Edelstahl 1.4301 oder Werkzeugstahl 1.2343, ist es wichtig, die spezifischen Eigenschaften der Werkstoffe zu berücksichtigen, um optimale Schweißergebnisse zu erzielen. Die präzise Steuerung der Laserparameter, wie Pulsdauer und Frequenz, ist entscheidend, um eine hohe Wiederholgenauigkeit und minimale Toleranzen zu erreichen.

Laserklassen 1 bis 4: Was die Einstufung für den Betrieb bedeutet

Die Klassifizierung von Lasern nach DIN EN 60825-1 ist entscheidend für den sicheren Betrieb industrieller Laserschweißanlagen. Diese Norm legt fest, wie viel zugängliche Strahlung von einem Laser ausgeht und welche Schutzmaßnahmen erforderlich sind. Alle industriellen Laserschweißsysteme, einschließlich der von Sigma Laser, fallen in die Klasse 4. Diese Einstufung erfordert einen gekennzeichneten Laserbereich sowie den Einsatz von Laserschutzbrillen und einen Laserschutzbeauftragten.

Integriertes Sicherheitskonzept

Ein integrales Sicherheitskonzept ist ein Qualitätsmerkmal von Herstellern wie Sigma Laser. Dazu gehören die Einhausung der Laserschweißanlage, Interlocks, Sicherheitsüberwachung und zertifizierte Schulungen, die sicherstellen, dass die Anforderungen der DIN EN 60825-1 und anderer relevanter Sicherheitsnormen eingehalten werden. Diese Maßnahmen minimieren das Risiko für das Bedienpersonal und gewährleisten einen sicheren Betrieb.

Die Einhaltung der DIN EN ISO 15614-11 ist ebenfalls von Bedeutung, da sie die Qualifizierung von Schweißverfahren für metallische Werkstoffe regelt und somit zur Sicherstellung der Prozessqualität beiträgt.

Anforderungen an industrielle Laserschweißanlagen

• Einhaltung der DIN EN 60825-1 für Lasersicherheit
• Implementierung eines geschlossenen Systems zur Reduzierung der zugänglichen Strahlung
• Regelmäßige Schulung des Personals zu aktuellen Sicherheitsvorschriften

Die Einhaltung von Sicherheitsnormen ist nicht nur eine gesetzliche Verpflichtung, sondern auch ein wesentlicher Bestandteil der Qualitätskontrolle. Weitere Informationen zu den spezifischen Anforderungen und Vorteilen dieser Sicherheitsmaßnahmen finden Sie in den Produktkategorie-Seiten unserer Laserschweißsysteme.

Arbeitsschutz konkret: OStrV, DGUV Vorschrift 11 und der Laserschutzbeauftragte

In industriellen Anwendungen, insbesondere beim Einsatz von Laserschweißanlagen, sind die Einhaltung von Sicherheitsnormen und der Schutz der Mitarbeiter von zentraler Bedeutung. Die Arbeitsschutzverordnung zu künstlicher optischer Strahlung (OStrV) und die DGUV Vorschrift 11 definieren klare Rahmenbedingungen für den sicheren Umgang mit Laserstrahlung. Die Gefährdungsbeurteilung bildet die Grundlage für die Umsetzung erforderlicher Schutzmaßnahmen gemäß den Technischen Regeln für Arbeitsstätten (TROS) Laserstrahlung.

Wann ist ein Laserschutzbeauftragter erforderlich?

Ein Laserschutzbeauftragter wird gemäß der DGUV Vorschrift 11 für den Betrieb von Lasern der Klassen 3R, 3B und 4 benötigt. Dies betrifft auch industrielle Anlagen zum Laserschweißen, die in diese Klassen fallen. Auch die Anlagen von Sigma Laser sind Laser der Klasse 4 – für ihren Betrieb sind daher Schutzbrillen und ein benannter Laserschutzbeauftragter erforderlich.

Für weiterführende Informationen zu den Anforderungen und Pflichten eines Laserschutzbeauftragten, lesen Sie unseren Artikel Wann ist ein Laserschutzbeauftragter Pflicht?.

Schutzmaßnahmen und Normen

Die Einhaltung von Laserschweißen Sicherheitsnormen und der DIN EN 60825 ist essenziell, um den Augenschutz der Mitarbeiter zu gewährleisten. Insbesondere bei offenen Systemen der Laserklasse 4 müssen umfangreiche Schutzmaßnahmen, wie Schutzbrillen und Absaugvorrichtungen, getroffen werden. In unserem Beitrag DGUV Vorschrift 11: Laserstrahlung finden Sie weitere Details zu den spezifischen Vorgaben.

Die Auswahl der geeigneten Schutzmaßnahmen hängt von der spezifischen Anwendung und den eingesetzten Laserschweißtechnologien ab. Zu den gängigen Maßnahmen gehören:

• Verwendung von Absaugvorrichtungen zur Kontrolle von Schweißrauch
• Betrieb von Lasersystemen in geschlossenen Gehäusen
• Regelmäßige Schulungen und Unterweisungen der Mitarbeiter

Durch die korrekte Umsetzung dieser Maßnahmen wird nicht nur die Sicherheit erhöht, sondern auch die Effizienz der Produktionsprozesse gesichert.

Für die Qualifizierung von Schweißverfahren ist die Norm DIN EN ISO 15614-11:2017-12 relevant, die sicherstellt, dass die Schweißprozesse den geforderten Qualitätsstandards entsprechen. Diese Norm ist von entscheidender Bedeutung, um die Zuverlässigkeit und Wiederholbarkeit der Schweißnähte zu gewährleisten.

Entscheidungshilfe: Normkonformität als Kaufkriterium

Bei der Auswahl einer Laserschweißanlage ist die Normkonformität ein entscheidendes Kriterium. Die Einhaltung international anerkannter Sicherheitsstandards wie der DIN EN 60825-1:2015-07 für Augenschutz gewährleistet nicht nur die Sicherheit der Bediener, sondern trägt auch zur Langlebigkeit und Effizienz der Anlage bei. Diese Normen sind besonders in regulierten Branchen wie der Medizintechnik von großer Bedeutung. Weiterführende Informationen finden Sie in unserem Blogartikel zu spezifischen Anforderungen.

Prüfliste für die Anlagenauswahl

• CE-Konformität: Stellen Sie sicher, dass die Anlage das CE-Zeichen trägt, welches die Einhaltung aller relevanten EU-Sicherheitsanforderungen bestätigt.
• Sicherheitskonzept und Klassenangabe: Eine geprüfte Laserklasse gemäß DIN EN ISO 11553 ist essenziell für den sicheren Betrieb der Anlage.
• Dokumentation für WPS/Validierung: Eine umfassende Dokumentation der Schweißverfahren (WPS) ist notwendig für die Validierung und Qualitätssicherung. Die Norm DIN EN ISO 15614-11:2017-12 bietet hierfür einen anerkannten Rahmen.
• Programmspeicher: Ein ausreichender Programmspeicher für die Speicherung reproduzierbarer Schweißprozesse unterstützt die Effizienz und Konsistenz in der Produktion.

Die Beachtung der Laserschweißen Normen Sicherheit bietet nicht nur Schutz für die Anwender, sondern optimiert auch den Produktionsprozess durch standardisierte und sichere Schweißbedingungen. Insbesondere in Industrien mit hohen Qualitätsanforderungen wie der Luft- und Raumfahrt, der Medizintechnik oder der Automobilindustrie ist die Einhaltung solcher Normen unerlässlich. Eine gezielte Auswahl Ihrer Schweißanlage unter Berücksichtigung dieser Normen verbessert sowohl die betriebliche Sicherheit als auch die Gesamtproduktivität.

Die Einhaltung der Sicherheitsrichtlinien gemäß DGUV Information 203-036 ist ebenfalls von Bedeutung, um die Risiken von Laserstrahlung zu minimieren. Ein umfassendes Sicherheitskonzept ist daher unerlässlich, um die Gesundheit der Bediener zu schützen und die Betriebssicherheit zu gewährleisten.

Nächste Schritte: Normkonformität im eigenen Betrieb klären

Praxisnahe Beratung zu Laserschweißen Sicherheitsnormen

Die Einhaltung von Sicherheitsnormen beim Laserschweißen ist entscheidend für die Betriebssicherheit und Produktqualität. Besonders die Laserschweißen Sicherheitsnormen wie DIN EN 60825, die den Augenschutz betreffen, sind von Bedeutung. Diese Normen bieten Orientierung hinsichtlich der erforderlichen Schutzmaßnahmen, um das Risiko für Mitarbeiter zu minimieren. Zusätzlich zur DIN EN 60825 ist die DGUV Information 203-036 eine wichtige Quelle für Schutzmaßnahmen gegen Laserstrahlung, die in der Praxis angewendet werden können DGUV Information 203-036.

Schulungsangebote für Normenverständnis

Eine fundierte Schulung kann helfen, die Anforderungen der Normen wie DIN EN ISO 11553 umfassend zu verstehen und korrekt umzusetzen. Dies ist besonders wichtig, um sicherzustellen, dass alle Sicherheitsvorschriften eingehalten werden und die Mitarbeiter optimal geschützt sind. Schulen Sie Ihr Team, um die Effizienz und Sicherheit Ihrer Laserschweißprozesse zu maximieren. Die Norm DIN EN ISO 15614-11 bietet zudem eine Grundlage für die Qualifizierung von Schweißverfahren, was für die Sicherstellung der Prozessqualität unerlässlich ist DIN EN ISO 15614-11:2017-12.

Expertengespräche für maßgeschneiderte Lösungen

Unsere Experten stehen Ihnen zur Verfügung, um individuelle Fragen zu klären und maßgeschneiderte Lösungen zu erarbeiten. Ein Expertengespräch kann dabei helfen, spezifische Herausforderungen in Ihrem Betrieb zu adressieren und optimale Strategien für die Normkonformität zu entwickeln. Typischerweise arbeiten industrielle Laserschweißanlagen im Leistungsbereich von einigen hundert Watt bis zu mehreren Kilowatt, je nach Anwendung und Materialanforderungen. Materialien wie Edelstahl (z. B. 1.4301) und Aluminiumlegierungen werden häufig verarbeitet, wobei die Wärmeeinflusszone (WEZ) minimiert wird, um Materialverformungen zu vermeiden.

Stellen Sie sicher, dass Ihre technischen Abläufe den aktuellen Sicherheitsanforderungen entsprechen, indem Sie sich umfassend beraten lassen und kontinuierlich Weiterbildungen in Anspruch nehmen. Dies gewährleistet nicht nur die Sicherheit Ihrer Mitarbeiter, sondern auch die Qualität Ihrer Produkte. Die Einhaltung der relevanten Normen und die kontinuierliche Überwachung der Prozessparameter tragen wesentlich zur Qualitätssicherung und zur Einhaltung der Industriestandards bei.
