Laserschweißen aktiver Implantate: Anforderungen und Prozesssicherheit

Alle Werte sind typische industrielle Bereiche und können je nach Anwendung variieren.

Was macht das Schweißen aktiver Implantate so anspruchsvoll?

Aktive Implantate wie Herzschrittmacher, Neurostimulatoren, Cochlea-Implantate und Medikamentenpumpen stellen hohe Anforderungen an die Fertigungstechnik. Diese medizinischen Geräte enthalten empfindliche Elektronik, die in einem Gehäuse untergebracht ist, das eine hermetische Abdichtung erfordert, um die Funktionalität und Sicherheit zu gewährleisten.

Hermetische Dichtheit und empfindliche Elektronik

Beim Laserschweißen aktiver Implantate ist die hermetische Abdichtung des Gehäuses von entscheidender Bedeutung. Ein präzises Schweißen garantiert, dass keine Feuchtigkeit oder Verunreinigungen in das Gehäuse eindringen und die empfindliche Elektronik beschädigen. Die Wärmeeinflusszone (WEZ) muss dabei so gering wie möglich gehalten werden, um die Bauteile nicht zu überhitzen. Typischerweise liegt die WEZ im Bereich von wenigen Mikrometern bis zu einigen Millimetern, abhängig von der Materialdicke und den Schweißparametern.

Engste Toleranzen und Materialwahl

Aktive Implantate erfordern oft engste Toleranzen, die nur durch fortschrittliche Lasertechnologien, wie die von Sigma Laser entwickelten, erreicht werden können. Die Wahl des Werkstoffs, häufig Titan aufgrund seiner Biokompatibilität, spielt eine zentrale Rolle. Die Tiefe der Laserschweißnaht muss exakt definiert werden, um die strukturelle Integrität zu gewährleisten, wie im Beitrag über Titan-Laserschweißen näher erläutert. Typische Einschweißtiefen können im Bereich von 0,1 mm bis 1 mm liegen, je nach Anwendungsanforderung.

Die Medizintechnik Laserschweißen profitiert von der Präzision und Flexibilität der Laserschweißverfahren. Die Anlagen von Sigma Laser, wie die Sidanus Light, Sirius Light, Sidanus Fibre und Sineo Fibre, ermöglichen es, diese anspruchsvollen Anforderungen effizient zu erfüllen. Die Sidanus Light bietet beispielsweise eine Pulsenergie von bis zu 170 J und eine Spitzenleistung von bis zu 13 kW, was eine präzise Kontrolle der Schweißparameter ermöglicht.

• Hermetische Abdichtung des Gehäuses
• Minimierung der Wärmeeinflusszone
• Exakte Kontrolle der Einschweißtiefe
• Verwendung biokompatibler Materialien wie Titan

Dank der fortgeschrittenen Lasertechnologie können diese Anforderungen in der Praxis umgesetzt werden, was die Herstellung aktiver Implantate zu einem anspruchsvollen, aber lösbaren Prozess macht. Die Einhaltung von Normen wie der DIN EN ISO 13485:2016 für Qualitätsmanagementsysteme in der Medizintechnik ist dabei unerlässlich.

Hermetisches Verschweißen von Titan-Gehäusen

Das Laserschweißen ist eine zentrale Fertigungstechnologie zur hermetischen Abdichtung von Titan-Gehäusen, insbesondere bei aktiven Implantaten. Die Wahl des Nahtkonzepts spielt eine entscheidende Rolle, um sowohl Dichtheit als auch mechanische Stabilität zu gewährleisten. Typische Nahtkonzepte am Gehäusedeckel umfassen den Stumpfstoß und den Überlappstoß, die jeweils spezifische Vor- und Nachteile hinsichtlich der Einschweißtiefe und der Wärmeeinflusszone bieten.

Nahtkonzepte und Schweißprozess

Beim Stumpfstoß werden die Titan-Komponenten auf Stoß zusammengefügt und verschweißt. Diese Technik minimiert die sichtbare Naht und ermöglicht eine präzise Kontrolle der Wärmeeinflusszone. Der Überlappstoß hingegen bietet eine erhöhte mechanische Stabilität und eignet sich besonders für Anwendungen, bei denen die Belastung auf die Schweißnaht höher ist. Beide Konzepte erfordern eine exakte Prozesssteuerung, die durch die Super Pulse Technology (SPT) in Anlagen wie der Sidanus Light unterstützt wird.

Die Sidanus Light bietet mit ihrer Nd:YAG-Lasertechnologie eine präzise Steuerung der Pulsdauer und -energie, was besonders bei der Verarbeitung von Titan von Vorteil ist. Typische industrielle Parameter für das Laserschweißen von Titan liegen im Bereich von 0,5 bis 20 ms Pulsdauer und einer Einschweißtiefe von bis zu 2 mm, abhängig von der Materialstärke und den spezifischen Anforderungen des Bauteils.

Gepulstes Schweißen für geringe Streckenenergie

Das gepulste Laserschweißen mit geringer Streckenenergie ist ideal für die Herstellung von Medizintechnik-Produkten, da es die Wärmeeinflusszone minimiert und somit die Materialeigenschaften von Titan-Grade 1, 2 und 5 erhält. Diese Titan-Grade sind besonders wegen ihrer Biokompatibilität und Korrosionsbeständigkeit für den Einsatz in aktiven Implantaten geeignet. Für eine detaillierte Betrachtung des Oxidationsschutzes und der Gasabdeckung bei Titan-Schweißprozessen kann auf den Blog-Beitrag über Titan-Laserschweißen verwiesen werden.

Die präzise Steuerung der Streckenenergie ist entscheidend, um die thermische Belastung des Materials zu minimieren. Dies ist besonders wichtig, um die mechanischen Eigenschaften und die Biokompatibilität der Titan-Implantate zu erhalten. Die Einhaltung der DIN EN ISO 13485:2016 ist hierbei unerlässlich, um die Qualitätsanforderungen für medizinische Geräte zu erfüllen.

Umlaufende Dichtnaht als Kernaufgabe

Die Herstellung einer umlaufenden Dichtnaht ist eine zentrale Herausforderung beim Laserschweißen aktiver Implantate. Diese Naht muss nicht nur mechanisch robust sein, sondern auch eine vollständige Abdichtung gegen das Eindringen von Flüssigkeiten und Gasen gewährleisten. Die Verwendung von Lasertechnologie ermöglicht es, präzise und wiederholbare Dichtnähte zu erzeugen, die den strengen Anforderungen der DIN EN ISO 13485 für medizinische Geräte entsprechen.

• Stumpfstoß: Minimale sichtbare Naht, präzise Wärmeeinflusszone
• Überlappstoß: Erhöhte mechanische Stabilität, geeignet für höhere Lasten
• Gepulstes Schweißen: Erhalt der Materialeigenschaften, ideale Wärmeeinflusskontrolle

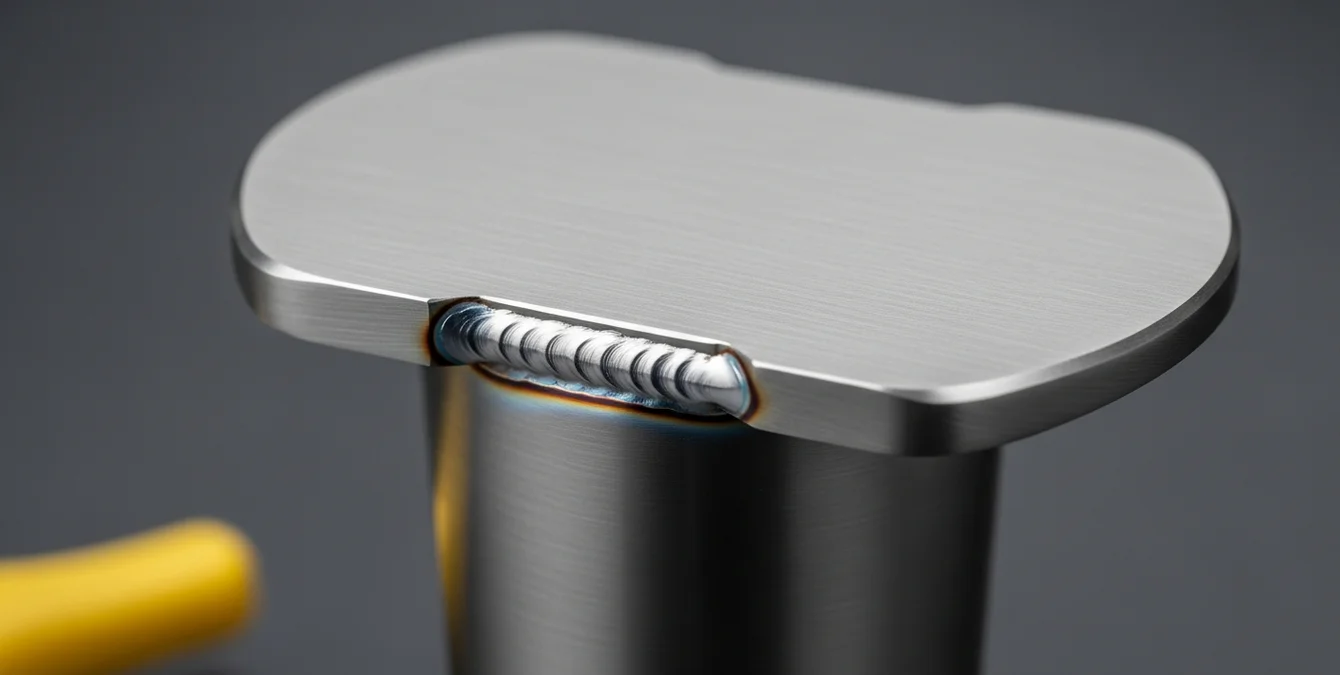

Wie bleibt die Elektronik beim Schweißen unversehrt?

Beim Laserschweißen aktiver Implantate in der Medizintechnik ist der Schutz der empfindlichen Elektronik entscheidend. Durch die Minimierung der Wärmeeinflusszone (WEZ) wird gewährleistet, dass die im Implantat integrierte Elektronik unversehrt bleibt. Typischerweise liegt die WEZ bei hochpräzisen Laserschweißverfahren im Bereich von wenigen Mikrometern bis zu etwa 1 mm, abhängig von den verwendeten Materialien und der Laserleistung.

Pulsformung und kleiner Spot

Eine effektive Methode zur Reduzierung der WEZ ist die Pulsformung. Diese Technik ermöglicht es, die Energiezufuhr präzise zu steuern und die Wärmeausbreitung zu minimieren. Die Anlagen der Fibre-Serie von Sigma Laser bieten einen extrem kleinen Spotdurchmesser ab 0,1 mm, was die Wärmeeinbringung auf das unmittelbare Schweißgebiet begrenzt. Dies ist besonders vorteilhaft bei der Verarbeitung von Materialien wie Edelstahl (z.B. 1.4301) und Titan, die häufig in der Medizintechnik verwendet werden.

Effektive Wärmesenken und Spannkonzepte

Der Einsatz von Wärmesenken ist eine weitere Strategie, um die Wärme schnell von der Schweißstelle abzuleiten. Dies ist insbesondere bei Materialien wie Titan wichtig, dessen Tiefe im Kontext des Laserschweißens entscheidend ist. Gleichzeitig bieten durchdachte Spannkonzepte die Möglichkeit, die Bauteile während des Schweißprozesses optimal zu fixieren und die Wärmeverteilung zu kontrollieren. Eine präzise Spanntechnik kann die Wiederholgenauigkeit verbessern, die typischerweise im Bereich von ±0,05 mm liegt.

Optimierte Schweißfolge zur Wärmeverteilung

Die Wahl der Schweißfolge kann ebenfalls einen erheblichen Einfluss auf die Wärmeverteilung haben. Durch eine sequenzielle Schweißstrategie wird die entstehende Wärme gleichmäßig verteilt, wodurch die Belastung der Elektronik weiter reduziert wird. Diese Techniken sind besonders wichtig bei der Herstellung von Implantaten, um eine hermetische Abdichtung zu gewährleisten und die Funktionalität der Implantate sicherzustellen. Die Einhaltung von Standards wie der DIN EN ISO 13485:2016 ist hierbei unerlässlich, um die Qualitätsanforderungen in der Medizintechnik zu erfüllen DIN EN ISO 13485:2016.

Mit den Möglichkeiten der Sigma-Laser-Technologie, wie der präzisen Steuerung der Schweißparameter und der Anpassung der Schweißfolge, können Entwicklungsingenieure in der Medizintechnik sicherstellen, dass die anspruchsvollen Anforderungen an die Fertigung aktiver Implantate erfüllt werden. Die Anlagen bieten eine hohe Flexibilität bei der Anpassung der Prozessparameter, was entscheidend für die Verarbeitung von hochsensiblen Materialien ist.

Dichtheitsprüfung und Qualitätssicherung in der Implantatfertigung

Die Fertigung von aktiven Implantaten erfordert höchste Präzision und Qualitätssicherung, insbesondere im Bereich des Laserschweißens. Ein entscheidender Faktor für die Langlebigkeit und Funktionalität dieser Implantate ist die hermetische Abdichtung, die durch Laserschweißen erreicht wird. Der Helium-Lecktest bildet hierbei den qualitativen Standard zur Dichtheitsprüfung. Diese Methode ermöglicht es, selbst kleinste Undichtigkeiten zu erkennen und garantiert somit die Funktionalität der Implantate im medizinischen Einsatz.

Typischerweise wird beim Laserschweißen von Implantaten eine Einschweißtiefe von bis zu 1 mm angestrebt, abhängig von der Materialdicke und der spezifischen Anwendung. Die Wärmeeinflusszone (WEZ) sollte minimal gehalten werden, um die Materialeigenschaften nicht zu beeinträchtigen. In der Regel wird eine WEZ von weniger als 0,5 mm angestrebt, um die strukturelle Integrität des Implantats zu gewährleisten.

Prüfmethoden und Normen

In der Serienproduktion von Implantaten ist eine 100-%-Prüfung unerlässlich, um höchste Qualitätsstandards zu gewährleisten. Neben dem Helium-Lecktest kommen Sichtprüfungen und Schliffbilder zur Anwendung. Diese Verfahren stellen sicher, dass die Einschweißtiefe und die Wärmeeinflusszone (WEZ) den Anforderungen entsprechen. Wichtige Normen wie DIN EN ISO 13485 und ISO 9001 bilden die Grundlage für die Qualitätskontrolle in der Medizintechnik. Weitere Details zu Prüfmethoden finden Sie im Blogbeitrag zur Schweißnahtprüfung.

Die Norm DIN EN ISO 14744-1:2019 bietet zusätzliche Richtlinien zur Prozessüberwachung und Qualitätssicherung beim Laserschweißen.

Einsatz von Sigma-Laser-Anlagen

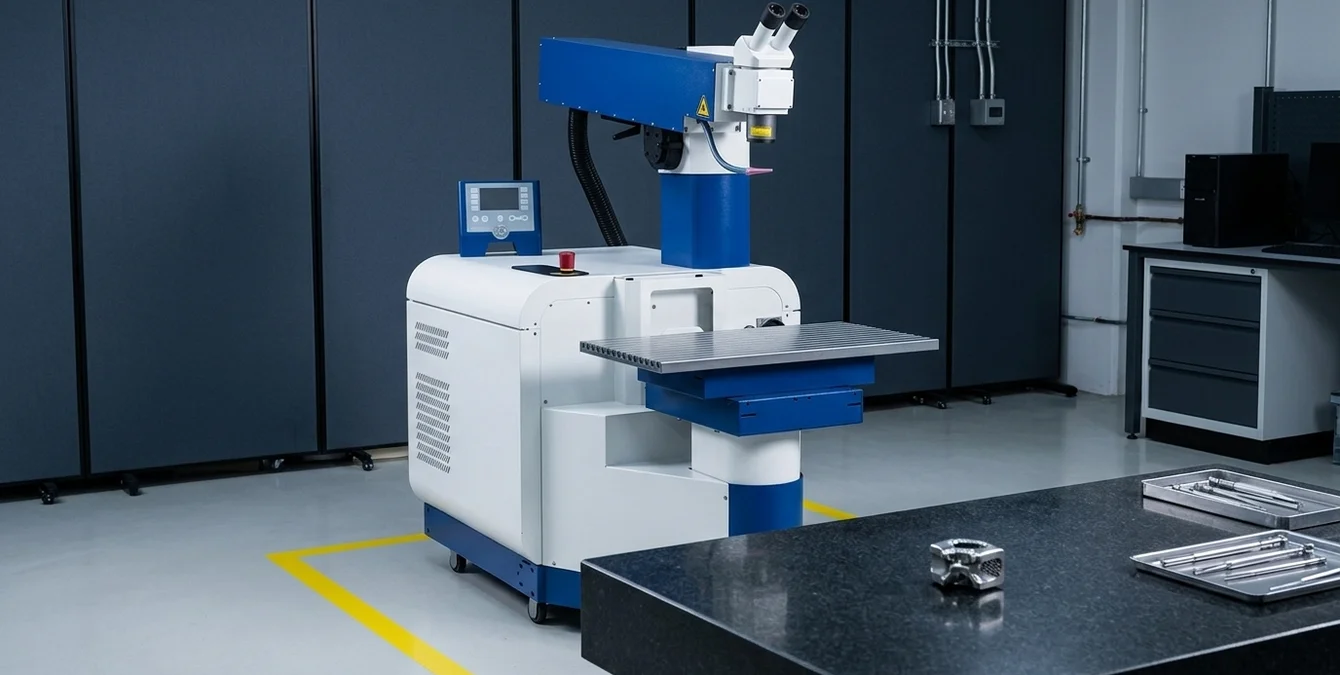

Die Anlagen von Sigma Laser, wie die Sidanus Light, Sirius Light, Sidanus Fibre und Sineo Fibre, sind speziell für die Anforderungen in der Medizintechnik ausgelegt. Sie gewährleisten eine präzise Steuerung der Lasertechnik bei der Fertigung aktiver Implantate. Diese mobilen Laserschweißanlagen bieten durch den Einsatz von Technologien wie der Schwenkoptik (Swivel Optics) und der motorgetriebenen Dreheinheit (Motor-driven Turning Device) eine flexible Anpassung an unterschiedliche Werkstoffnummern wie 1.4301 oder Titan. Mehr über die Tiefe der Titan-Verarbeitung erfahren Sie im relevanten Blogbeitrag.

Die Sidanus Light, mit einer Leistung von bis zu 500 W und einer Pulsdauer von 0,5 bis 20 ms, ermöglicht präzise Schweißnähte bei minimaler Wärmeeinflusszone. Die Sirius Light bietet durch ihre mobile Ausführung eine hohe Flexibilität bei der Bearbeitung von Implantaten. Beide Anlagen sind für ihre hohe Wiederholgenauigkeit bekannt, was besonders in der Serienproduktion von Vorteil ist.

Welche Rolle spielen ISO 13485, Prozessvalidierung und Rückverfolgbarkeit?

Das Laserschweißen von aktiven Implantaten in der Medizintechnik erfordert höchste Präzision und Zuverlässigkeit. Die ISO 13485 stellt sicher, dass die Qualitätsmanagementsysteme in der Produktion medizinischer Geräte, einschließlich aktiver Implantate, den strengen internationalen Standards entsprechen. Dieser Standard legt besonderen Wert auf die Prozessvalidierung und Rückverfolgbarkeit, um die Konsistenz und Sicherheit medizinischer Produkte zu gewährleisten.

Prozessvalidierung im Laserschweißen

Da das Laserschweißen als spezieller Prozess gilt, ist eine Validierung unerlässlich. Diese Validierung umfasst die Definition und Dokumentation der Parameterfenster für das Schweißen, wie Laserleistung, Fokusdurchmesser und Einschweißtiefe. Typische Laserleistungen für Präzisionsanwendungen liegen im Bereich von 200 bis 600 Watt, wobei die Einschweißtiefe je nach Material und Fokusdurchmesser zwischen 0,1 mm und 2 mm variiert. Diese Parameter gewährleisten, dass die hermetische Abdichtung der Implantate zuverlässig erreicht wird. Die Einhaltung der Norm EN ISO 15614 ist hierbei entscheidend für die Qualifizierung der Schweißverfahren.

Die Wärmeeinflusszone (WEZ) muss bei der Verarbeitung von Materialien wie 1.4301 (X5CrNi18-10) oder 1.2343 (X38CrMoV5-1) sorgfältig kontrolliert werden, um Materialverformungen zu vermeiden. Die Kontrolle der WEZ ist besonders wichtig, um die mechanischen Eigenschaften der Implantate nicht zu beeinträchtigen.

Rückverfolgbarkeit und Dokumentation

Rückverfolgbarkeit spielt eine entscheidende Rolle bei der Herstellung aktiver Implantate. Dies umfasst die lückenlose Dokumentation der Produktionschargen und der verwendeten Materialien gemäß den Anforderungen der ISO 13485. Damit wird sichergestellt, dass jedes Implantat bis zum Ursprungsmaterial zurückverfolgt werden kann, was für die Qualitätssicherung und eventuelle Rückrufaktionen essenziell ist.

Die Anforderungen an das Laserschweißen in der Medizintechnik vertiefen diese Aspekte und bieten einen umfassenden Überblick über die regulatorischen und technischen Herausforderungen.

Die Prozessüberwachung und -kontrolle kann durch den Einsatz von Normen wie der DIN EN ISO 14744-1:2019 unterstützt werden, die Anforderungen an die Lasersicherheit und Prozessstabilität festlegt DIN EN ISO 14744-1:2019.

Anlagenanforderungen für die Implantatfertigung

Bei der Fertigung aktiver Implantate stehen Präzision und Reproduzierbarkeit im Mittelpunkt. Eine Laserschweißanlage, die diesen Ansprüchen gerecht wird, muss ein hochpräzises 5-Achs-System besitzen. Das Laserschweißen aktiver Implantate stellt besondere Anforderungen an die Technik, insbesondere bei der hermetischen Abdichtung.

Typische industrielle Parameter für das Laserschweißen umfassen Leistungen von bis zu 500 W, Wellenlängen im Bereich von 1064 bis 1070 nm und Spotdurchmesser von 0,1 bis 2,0 mm. Die Wärmeeinflusszone (WEZ) ist entscheidend für die Minimierung von Materialverzug und wird typischerweise in einem Bereich von wenigen Mikrometern gehalten, um die Integrität der Implantate zu gewährleisten.

Reproduzierbarkeit und Programmvielfalt

Die Sidanus Fibre und Sineo Fibre von Sigma Laser bieten mit einer Leistung von 300 bis 600 W und einem Spotdurchmesser von 0,1 bis 2,0 mm eine ideale Lösung. Diese Anlagen sind mit einem Speicher für bis zu 50 validierte Schweißprogramme ausgestattet, was eine exakte Reproduzierbarkeit bei der Fertigung von Implantaten sicherstellt. Diese Funktion ist besonders wichtig, um bei der Herstellung von medizinischen Produkten wie aktiven Implantaten konsistente Ergebnisse zu erzielen.

Die Reproduzierbarkeit der Schweißnähte wird durch die Einhaltung der Norm DIN EN ISO 13485:2016 unterstützt, die Anforderungen an Qualitätsmanagementsysteme für Medizinprodukte festlegt.

Definierte Schutzgasführung

Ein weiterer entscheidender Aspekt beim Laserschweißen in der Medizintechnik ist die definierte Schutzgasführung. Diese verhindert Oxidation und stellt sicher, dass empfindliche Materialien wie Titan in der erforderlichen Qualität verarbeitet werden. Die Anlagen von Sigma Laser bieten präzise Einstellmöglichkeiten, um optimale Bedingungen zu schaffen.

Der Einsatz von Schutzgasen wie Argon oder Helium ist üblich, um die Schweißnaht vor atmosphärischen Einflüssen zu schützen und die Bildung von Oxiden zu verhindern. Dies ist besonders wichtig bei der Verarbeitung von Titanlegierungen, die eine hohe Affinität zu Sauerstoff aufweisen.

Entscheidungshilfe für die Auswahl der richtigen Anlage

• Prüfen Sie die benötigte Einschweißtiefe und Werkstoffkompatibilität.
• Berücksichtigen Sie die erforderliche Wärmeeinflusszone (WEZ) für Ihre Materialien.
• Evaluieren Sie die Notwendigkeit einer hermetischen Abdichtung bei Implantaten.

Die Wahl der richtigen Laserschweißanlage kann komplex sein. Unsere Experten stehen Ihnen zur Verfügung, um Sie bei der Auswahl zu unterstützen. Kontaktieren Sie uns für eine detaillierte Beratung und erfahren Sie, welche Lösung am besten zu Ihren Anforderungen passt.
