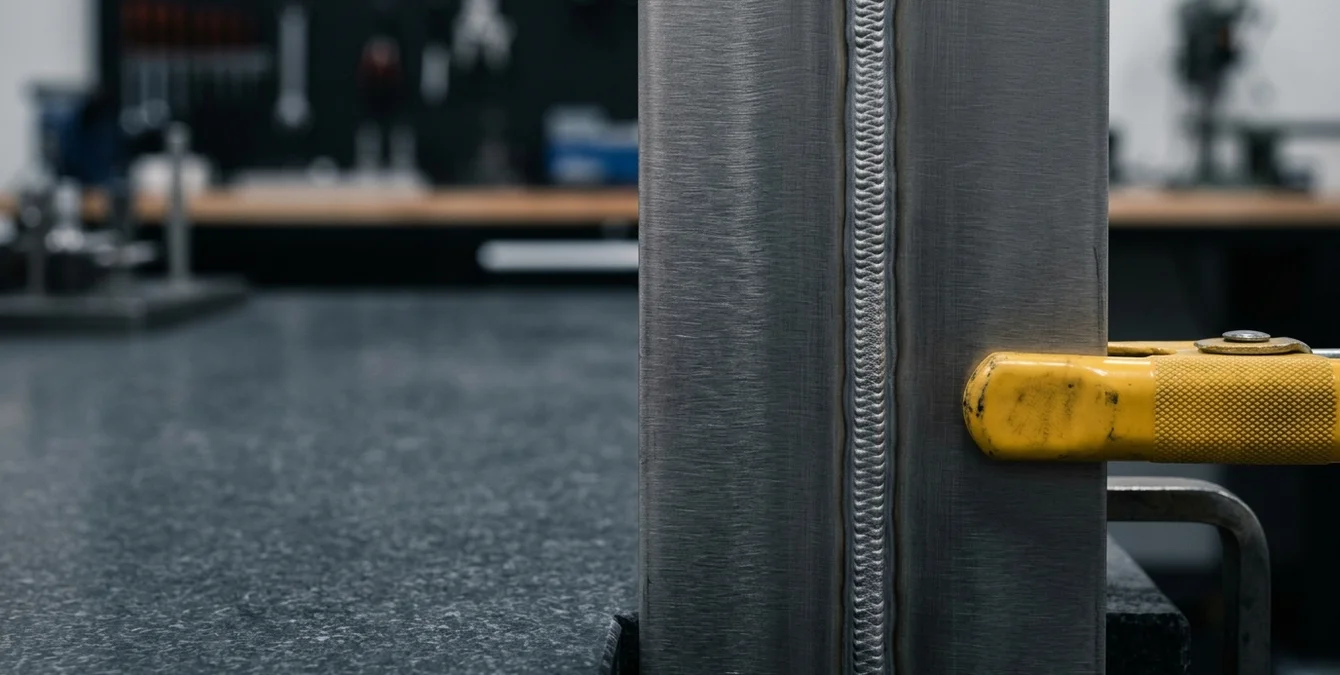

Schutzgas beim Laserschweißen: Argon, Stickstoff oder Helium?

Warum braucht Laserschweißen Schutzgas?

Beim Laserschweißen ist der Einsatz von Schutzgas entscheidend für die Qualität und Integrität der Schweißnaht. Schutzgase wie Argon, Helium und Stickstoff erfüllen mehrere kritische Funktionen während des Schweißprozesses, die für die industrielle Anwendung von großer Bedeutung sind.

Schutz des Schmelzbads vor Oxidation

Das Schmelzbad, das während des Laserschweißens entsteht, ist sehr reaktionsfreudig. Ohne den Einsatz von Schutzgas kann es schnell zu Oxidation kommen, was die Bildung einer Oxidhaut zur Folge hat. Diese Oxidschichten können die mechanischen Eigenschaften der Schweißnaht erheblich beeinträchtigen und zu einer mangelhaften Verbindung führen.

Typischerweise wird beim Laserschweißen eine Einschweißtiefe von bis zu 2 mm bei dünnen Blechen erreicht, wobei die Wärmeeinflusszone (WEZ) minimal gehalten wird, um die Materialeigenschaften nicht zu beeinträchtigen. Die Verwendung von Schutzgasen ist besonders wichtig, um eine gleichmäßige Nahtqualität zu gewährleisten und die Bildung von Oxiden zu vermeiden, die die mechanische Festigkeit der Naht beeinträchtigen könnten.

Vermeidung von Anlauffarben und Poren

Schutzgas trägt zur Verhinderung von Anlauffarben bei, die durch die Reaktion von Metall mit Sauerstoff entstehen. Zudem wird die Porenbildung durch Schutzgas minimiert, da es die Aufnahme von Luft und Feuchtigkeit im Schmelzbad verhindert. Eine porenfreie Naht ist besonders in Branchen wie der Medizintechnik und der Luft- und Raumfahrt von entscheidender Bedeutung, wo höchste Qualitätsstandards gefordert sind.

Die Verwendung von Argon als Schutzgas ist weit verbreitet, da es inert ist und eine ausgezeichnete Barriere gegen atmosphärische Einflüsse bietet Welding Journal.

Funktion als Barriere für Metalldampf und Plasma

Ein weiteres wichtiges Merkmal von Schutzgas ist seine Fähigkeit, Metalldampf und Plasmafackeln von den empfindlichen Optiken der Laserschweißanlage fernzuhalten. Dies gewährleistet eine konstante Strahlqualität und verhindert eine Kontamination der Optik, was zu einer längeren Lebensdauer der Anlage beiträgt.

Durch den Einsatz von Helium kann die Wärmeeinbringung verbessert werden, was besonders bei dickeren Materialien von Vorteil ist, da es eine höhere Wärmeleitfähigkeit als Argon besitzt Fraunhofer ILT.

Folgen fehlender Schutzgasabdeckung

Wird beim Laserschweißen kein ausreichendes Schutzgas verwendet, können neben der Oxidhautbildung auch ernsthafte Porenbildung und ein Abfall der Nahtqualität in der Bewertungsgruppe auftreten. Diese Effekte führen nicht nur zu erhöhten Nachbearbeitungskosten, sondern können auch die Funktionalität und Sicherheit der geschweißten Bauteile beeinträchtigen.

Die Einhaltung der Norm EN ISO 15614-11:2002 ist essenziell, um die Schweißverfahren zu qualifizieren und sicherzustellen, dass die Nahtqualität den industriellen Anforderungen entspricht DIN EN ISO 15614-11:2002.

Weitere Informationen zu den häufigsten Fehlern beim Laserschweißen und deren Vermeidung finden Sie in unserem Fehlerkatalog.

• Argon: Universelles Schutzgas, ideal für Edelstahl und Aluminium
• Helium: Verbessert die Wärmeeinbringung, geeignet für dickere Materialien
• Stickstoff: Kostengünstige Alternative, jedoch begrenzte Anwendungsmöglichkeiten

Argon, Stickstoff oder Helium: Eigenschaften im Vergleich

Beim Schutzgas Laserschweißen ist die Wahl des geeigneten Gases entscheidend für die Qualität und Effizienz des Schweißvorgangs. Argon, Stickstoff und Helium beeinflussen die physikalischen Eigenschaften des Schweißbades und die Oberflächenbeschaffenheit der Naht maßgeblich. Für die Anlagen von Sigma Laser, wie die Sidanus Light oder die Siega Fibre, sind diese Gase daher von besonderer Bedeutung.

Argon: Schwer und Dicht

Argon, ein Edelgas, ist schwerer als Luft und bietet eine hervorragende Abdeckung, besonders in der Wannenlage. Aufgrund seiner hohen Dichte wird es bevorzugt bei Anwendungen eingesetzt, die eine stabile Schutzgasabdeckung erfordern. Die Ionisationsenergie von Argon ist vergleichsweise gering, was zu einem stabilen Lichtbogen führt. Dies ist besonders vorteilhaft bei empfindlichen Werkstoffen wie Edelstahl (Werkstoffnummer 1.4301). Der Preis liegt im mittleren Bereich, was Argon zu einer wirtschaftlichen Option macht.

Typischerweise wird Argon beim Laserschweißen mit einer Leistung von bis zu 500 W und einer Wellenlänge von 1064 nm bei Nd:YAG-Lasern eingesetzt, wie es bei der Sidanus Light der Fall ist.

Helium: Hohe Wärmeleitfähigkeit

Helium zeichnet sich durch eine sehr hohe Wärmeleitfähigkeit aus, was zu einem heißeren und tieferen Schweißbad führt. Dies ermöglicht das Schweißen von dickeren Materialien und verbessert die Einschweißtiefe. Allerdings ist Helium deutlich teurer als Argon und Stickstoff. Aufgrund der Kosten wird es überwiegend in spezialisierten Anwendungen verwendet, bei denen die Materialstärke besondere Anforderungen stellt. Das industrielle Einsatzgebiet umfasst häufig die Luft- und Raumfahrt, wo die Anlagen von Sigma Laser regelmäßig eingesetzt werden.

Die Verwendung von Helium kann die Einschweißtiefe erhöhen und die Wärmeeinflusszone (WEZ) minimieren, was besonders bei anspruchsvollen Anwendungen in der Luft- und Raumfahrt von Vorteil ist.

Stickstoff: Kosteneffiziente Alternative

Stickstoff ist eine kostengünstige Schutzgasoption, jedoch mit werkstoffspezifischen Einschränkungen. Bei Titan und dessen Legierungen ist Vorsicht geboten, da Stickstoff zur Nitridbildung führen kann, was die Materialeigenschaften negativ beeinflusst. Dennoch wird Stickstoff häufig in der Automobilindustrie eingesetzt, wo es auf Kosten und Effizienz ankommt. Die Sineo Light von Sigma Laser eignet sich optimal für diese Anwendungen.

Stickstoff kann bei Anwendungen mit weniger kritischen Anforderungen eingesetzt werden, wobei die typischen Schweißparameter eine Leistung im Bereich von 220 bis 500 W umfassen können.

Für detaillierte Informationen zu den Parametern beim Schutzgas Laserschweißen und zur Vermeidung typischer Fehler, besuchen Sie unseren Fehlerkatalog.

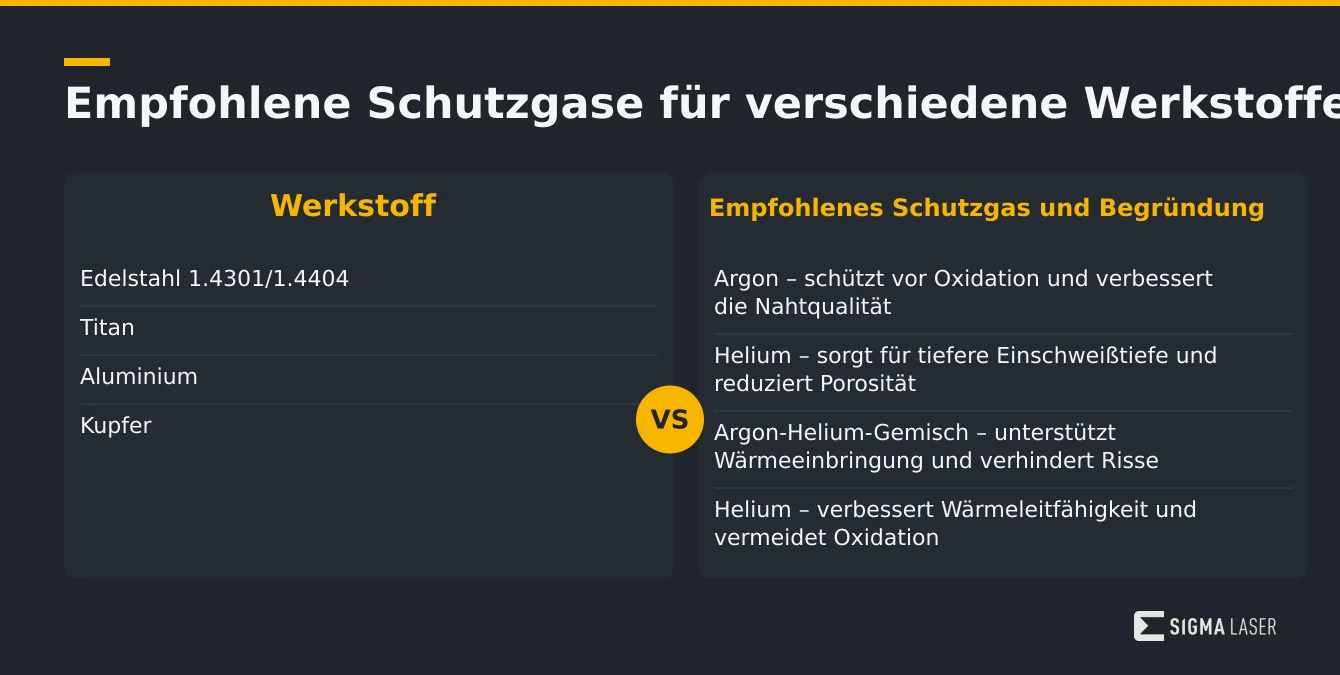

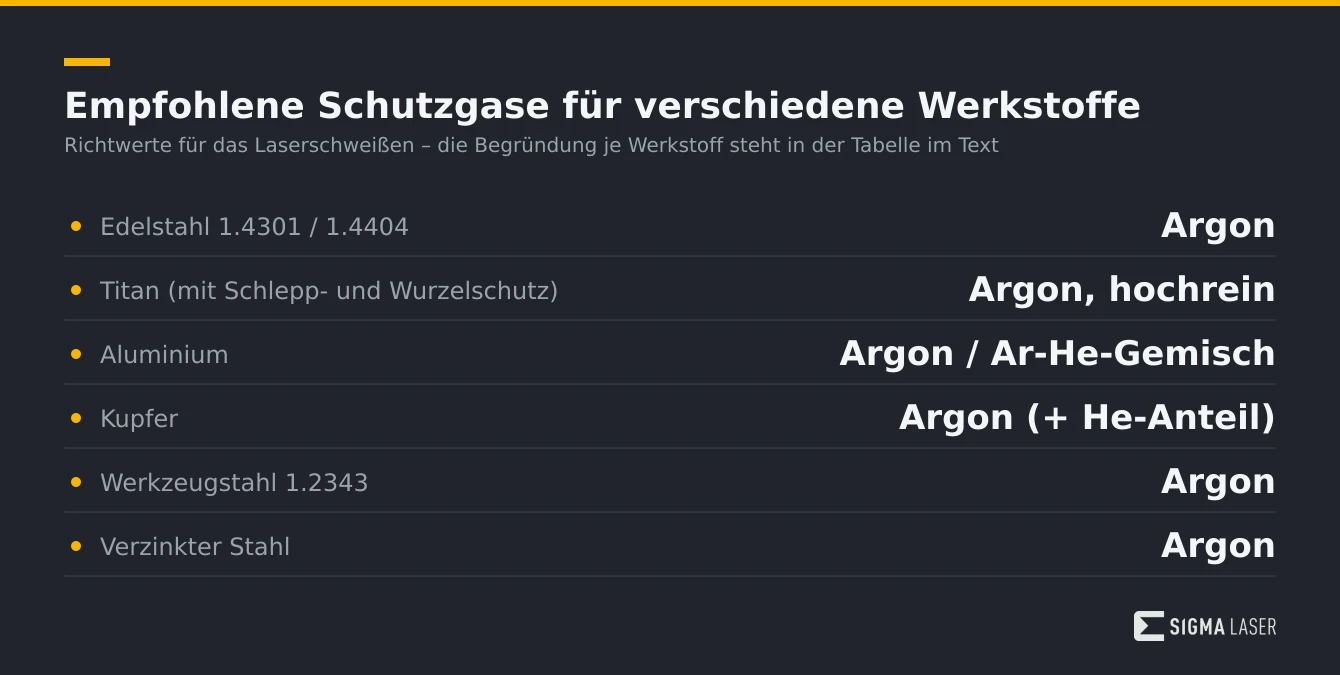

Welches Gas für welchen Werkstoff?

Beim Schutzgas Laserschweißen ist die Wahl des passenden Schutzgases entscheidend für die Qualität der Schweißnaht und die Minimierung von Fehlern. Unterschiedliche Werkstoffe erfordern spezifische Gase, um optimale Ergebnisse zu erzielen. Nachfolgend finden Sie eine Übersicht der empfohlenen Schutzgase für verschiedene Werkstoffe, die in der industriellen Fertigung häufig zum Einsatz kommen.

Weitere Informationen zum Laserschweißen von Edelstahl und Titan finden Sie in unseren detaillierten Werkstoffguides. Diese bieten umfassende Parametersätze und helfen, die richtige Wahl für Ihre spezifische Anwendung zu treffen.

Die richtige Auswahl des Schutzgases ist entscheidend, um die Prozessstabilität zu gewährleisten und die gewünschte Qualität der Schweißnähte zu erreichen. Die Super Pulse Technology (SPT) von Sigma Laser kann in Kombination mit dem korrekten Schutzgas die Effizienz und Präzision Ihrer Schweißprozesse maßgeblich verbessern.

Typischerweise werden beim Laserschweißen Leistungsbereiche von einigen hundert Watt bis zu mehreren Kilowatt angewendet, abhängig von der Materialdicke und der gewünschten Einschweißtiefe. Die Wärmeeinflusszone (WEZ) ist ein kritischer Parameter, der durch die Wahl des Schutzgases und die Laserparameter beeinflusst wird. Bei Edelstahl kann die WEZ durch den Einsatz von Argon minimiert werden, um Verformungen zu reduzieren. Fraunhofer ILT.

Die Einhaltung der Normen, wie z.B. EN ISO 15614-11, ist essenziell, um die Prozessqualität und Reproduzierbarkeit sicherzustellen. Diese Norm spezifiziert die Anforderungen an die Qualifizierung von Schweißverfahren für metallische Werkstoffe im Laser- und Elektronenstrahlschweißen DIN EN ISO 15614-11:2002.

Gasführung in der Praxis: Düse, Volumenstrom, Nachströmzeit

Koaxial- vs. Seitendüse

Beim Laserschweißen ist die Wahl der richtigen Gasführung entscheidend für die Qualität der Schweißnaht. Koaxialdüsen führen das Schutzgas gleichmäßig um den Laserstrahl herum, während Seitendüsen das Gas seitlich einleiten. Diese Unterschiede beeinflussen die Wärmeeinflusszone und die Einschweißtiefe. Koaxialdüsen bieten eine gleichmäßige Abdeckung, sind jedoch bei komplexen Geometrien weniger flexibel.

Typischerweise kann die Wärmeeinflusszone (WEZ) beim Laserschweißen durch die Wahl der Gasführung und die Strahlparameter beeinflusst werden. Eine präzise Steuerung der WEZ ist entscheidend, um Materialverformungen zu minimieren und die mechanischen Eigenschaften der Schweißnaht zu erhalten. Die Einschweißtiefe ist abhängig von der Leistung des Lasers und kann bei Präzisionsanwendungen bis zu einigen Millimetern betragen.

Anstellwinkel und Volumenstrom

Der Anstellwinkel der Düse spielt eine wesentliche Rolle bei der Vermeidung von Verwirbelungen, die Porenbildung verursachen können. Ein zu hoher Volumenstrom kann ebenfalls Verwirbelungen hervorrufen, während ein zu niedriger Volumenstrom Oxidation begünstigt. Hierbei ist die Wahl zwischen Argon, Helium und Stickstoff entscheidend, wobei Argon häufig als Standard eingesetzt wird.

Die Wahl des Schutzgases beeinflusst nicht nur die Schweißnahtqualität, sondern auch die Prozessstabilität. Argon bietet eine gute Stabilität und ist kosteneffizient, während Helium eine höhere Wärmeleitfähigkeit aufweist und bei dickeren Materialien vorteilhaft sein kann. Stickstoff kann bei bestimmten Edelstahllegierungen wie 1.4301 (X5CrNi18-10) verwendet werden, um die Korrosionsbeständigkeit zu verbessern.

Nachströmzeit und Wurzelseitenformierung

Die Nachströmzeit des Schutzgases bis zur Abkühlung der Schweißnaht ist ein weiterer wichtiger Parameter. Dies verhindert die Oxidation der Nahtoberfläche und fördert die Formierung der Wurzelseite. Besonders bei Materialien wie Titan ist eine ausreichende Schleppgasabdeckung notwendig, um Verfärbungen und Sprödheit zu vermeiden. Weitere Details finden Sie in unserem Blogartikel zum Titan-Laserschweißen.

Eine umfassende Fehleranalyse und Optimierung der Gasführung kann die Schweißqualität erheblich verbessern. Mehr dazu in unserem Blog zu Fehlern beim Laserschweißen.

Die Einhaltung der Norm EN ISO 15614-11 ist entscheidend bei der Qualifizierung von Schweißverfahren, insbesondere bei der Verwendung von Schutzgasen, um die Prozesssicherheit und Reproduzierbarkeit zu gewährleisten. Weitere Informationen zu den Vorteilen der Schutzgasverwendung finden Sie im Welding Journal.

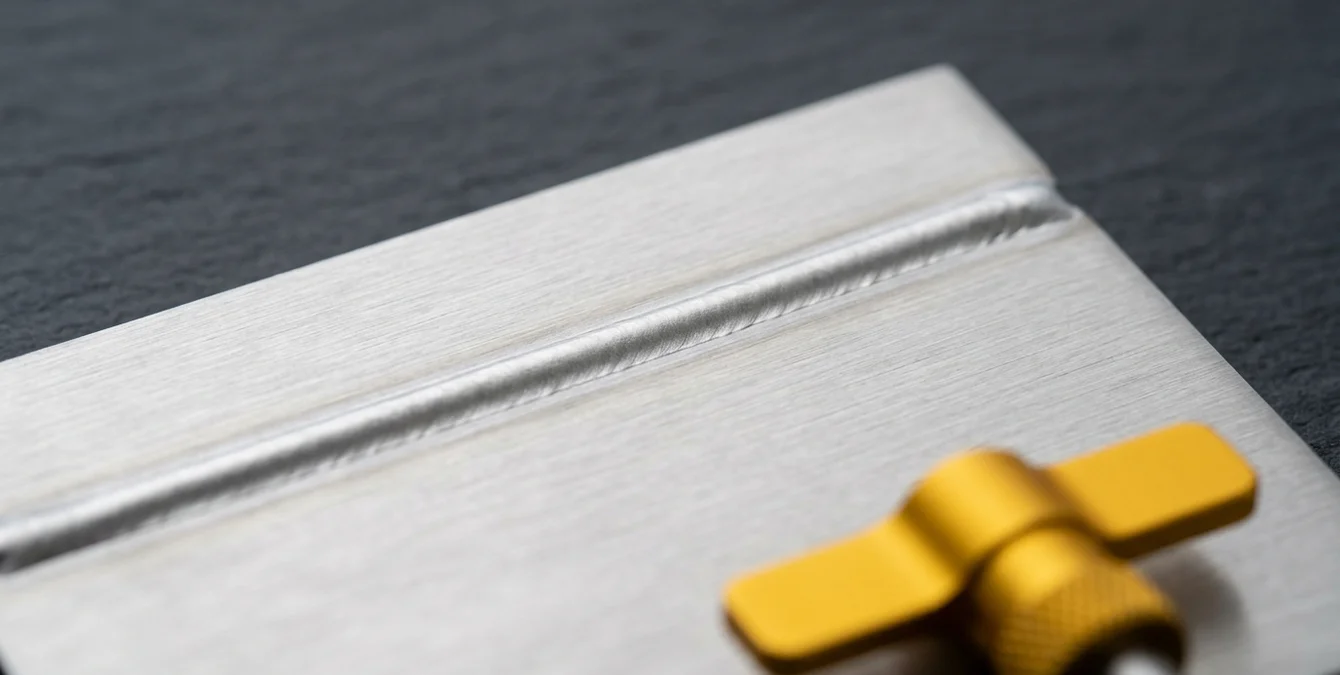

Wie vermeiden Sie Anlauffarben und Poren?

Beim Laserschweißen ist die Wahl des richtigen Schutzgases entscheidend, um gasbedingte Nahtfehler wie Anlauffarben und Poren zu minimieren. Diese Fehler können die mechanischen Eigenschaften und die optische Qualität der Schweißnaht erheblich beeinflussen. Die Auswahl des Schutzgases, sei es Argon, Helium oder ein Stickstoffgemisch, wirkt sich auf die Wärmeeinflusszone und die Einschweißtiefe aus.

Anlauffarben

Anlauffarben entstehen häufig durch unzureichende Abdeckung oder eine zu kurze Nachströmzeit des Schutzgases. Diese Oxidschichten lassen sich vermeiden, indem die Nachströmzeit so angepasst wird, dass die Naht vollständig abgedeckt bleibt, bis sie abgekühlt ist. Argon ist hier oft die erste Wahl, da es eine inerte Umgebung schafft, die Oxidation verhindert.

Die Verwendung von Argon als Schutzgas ist besonders bei Edelstahllegierungen wie 1.4301 (X5CrNi18-10) vorteilhaft, da es die Bildung von Anlauffarben effektiv verhindert. Bei der Verarbeitung von Aluminiumlegierungen kann Helium aufgrund seiner höheren Wärmeleitfähigkeit bevorzugt werden, um die Einschweißtiefe zu erhöhen.

Poren

Poren im Laserschweißprozess resultieren meist aus Gasverwirbelungen, Feuchtigkeit oder der Ausgasung von Zink bei verzinkten Materialien. Eine gleichmäßige Gasführung und die Kontrolle der Umgebungsbedingungen sind essenziell. Helium kann durch seine geringere Dichte das Eindringen des Gases verbessern und so die Entstehung von Poren reduzieren.

Porenbildung kann auch durch die Wahl der geeigneten Laserparameter minimiert werden. Typische Laserleistungen im industriellen Bereich bewegen sich im Bereich von 100 bis 600 W für Präzisionsanwendungen. Die Wärmeeinflusszone kann durch die Anpassung der Pulsdauer und der Strahlfokussierung optimiert werden, um die Porosität zu verringern Journal of Laser Applications.

Die Qualität der Schweißnaht wird nach den Bewertungsgruppen der DIN EN ISO 13919 beurteilt. Diese Norm bietet einen Maßstab, um die akzeptablen Toleranzen für Nahtfehler festzulegen. Ein vollständiger Katalog zu Fehlern beim Laserschweißen ist auf unserer Seite hier zu finden.

Indem Sie die spezifischen Anforderungen Ihres Werkstoffs analysieren und die richtigen Schutzgasparameter wählen, können Sie die Qualität und Zuverlässigkeit der Schweißnähte erheblich verbessern. Nutzen Sie den Fehlerkatalog für eine detaillierte Analyse und Optimierung Ihrer Prozesse.

Für die Prozessqualifizierung im Laserschweißen ist die Anwendung der Norm DIN EN ISO 15614-11 von Bedeutung, die die Anforderungen an die Qualifizierung von Schweißverfahren festlegt DIN EN ISO 15614-11:2002.

Schutzgas als Kostenfaktor: Verbrauch intelligent steuern

Beim Laserschweißen sind Betriebskosten ein wesentlicher Aspekt, und der Verbrauch von Schutzgas spielt dabei eine entscheidende Rolle. Die Wahl zwischen Gasflaschen und Gasbündeln kann die laufenden Kosten erheblich beeinflussen, da ein Bündel in großen Produktionsumgebungen oft wirtschaftlicher ist. Sigma Laser bietet Anlagen wie die Sidanus Light und Sidanus Fibre, die mit unterschiedlichen Schutzgasen optimal arbeiten.

Der Einsatz von Schutzgasen beim Laserschweißen dient nicht nur dem Schutz vor Oxidation, sondern kann auch die Qualität der Schweißnaht erheblich verbessern, indem es die Porosität reduziert und eine gleichmäßige Wärmeeinflusszone (WEZ) gewährleistet. Typische Schutzgase wie Argon und Helium sind aufgrund ihrer Inertheit und der Fähigkeit, die Bildung von Poren zu minimieren, weit verbreitet. Die Wahl des Schutzgases sollte auch in Bezug auf die spezifischen Materialeigenschaften und die gewünschte Einschweißtiefe erfolgen. Bei der Verarbeitung von Edelstahl, wie z.B. 1.4301, sind Argon und Helium besonders effektiv Welding Journal.

Effizienz durch Düsengeometrie und Programmierung

Die Düsengeometrie kann den Gasverbrauch direkt beeinflussen. Eine optimierte Geometrie reduziert den Gasbedarf, was zu geringeren Kosten führt. Auch die Nachströmzeit, die den Schutz des Schweißbereichs nach dem Schweißvorgang sicherstellt, sollte präzise eingestellt werden, um den Gasverbrauch zu minimieren. Durch eine gezielte Programmierung der Swivel Optics mit präzisen Parametern lässt sich der Schutzgasverbrauch weiter optimieren.

Die präzise Steuerung der Schutzgaszufuhr kann durch die Verwendung von fortschrittlichen Steuerungssystemen wie dem Sigomatic Pro erreicht werden. Diese ermöglichen eine exakte Anpassung der Gasmenge an die jeweilige Schweißaufgabe, was insbesondere bei der Verarbeitung von hochlegierten Stählen und Aluminiumlegierungen von Vorteil ist. Die Optimierung der Düsengeometrie trägt zudem dazu bei, die Strömungseigenschaften des Schutzgases zu verbessern, was die Effizienz des Schweißprozesses weiter steigert.

Wahl des Schutzgases: Argon, Helium oder Stickstoff

Die Auswahl des richtigen Schutzgases, wie Argon, Helium oder Stickstoff, ist entscheidend für die Qualität des Schweißprozesses. Argon ist häufig die erste Wahl aufgrund seiner Inertheit und Verfügbarkeit. Helium bietet Vorteile bei tiefen Einschweißtiefen und hohen Schweißgeschwindigkeiten, während Stickstoff in bestimmten Anwendungsfällen kosteneffizient sein kann. Weitere Details zu den wirtschaftlichen Aspekten finden Sie in unserem Artikel über Laserschweißanlagen und ihre Betriebskosten.

Die Wahl des Schutzgases beeinflusst auch die Schweißgeschwindigkeit und die Qualität der Schweißnaht. Helium, mit seiner höheren Wärmeleitfähigkeit, ermöglicht schnellere Schweißgeschwindigkeiten, was insbesondere bei dickeren Materialien von Vorteil ist. Stickstoff kann bei bestimmten Stählen, wie z.B. 1.2343, eingesetzt werden, um die Bildung von Nitriten zu verhindern und die mechanischen Eigenschaften der Schweißnaht zu verbessern Fraunhofer ILT.
