Werkzeuginstandsetzung mit mobilem Laserschweißen: Reparatur vor Ort

Warum Werkzeuginstandsetzung mit mobilem Laserschweißen?

Das mobile Laserschweißen bietet eine effiziente Lösung für die Instandsetzung von Werkzeugen, insbesondere bei großen und schweren Werkstücken. Traditionell erfordert die Wartung solcher Werkzeuge oft den Ausbau, den Einsatz von Kränen und den Transport zu einer separaten Schweißstation. Dies führt zu langen Stillstandszeiten, die die Produktion erheblich beeinträchtigen können.

Nur Werte, die im Artikeltext explizit genannt werden, sind enthalten.

Effiziente Reparatur direkt vor Ort

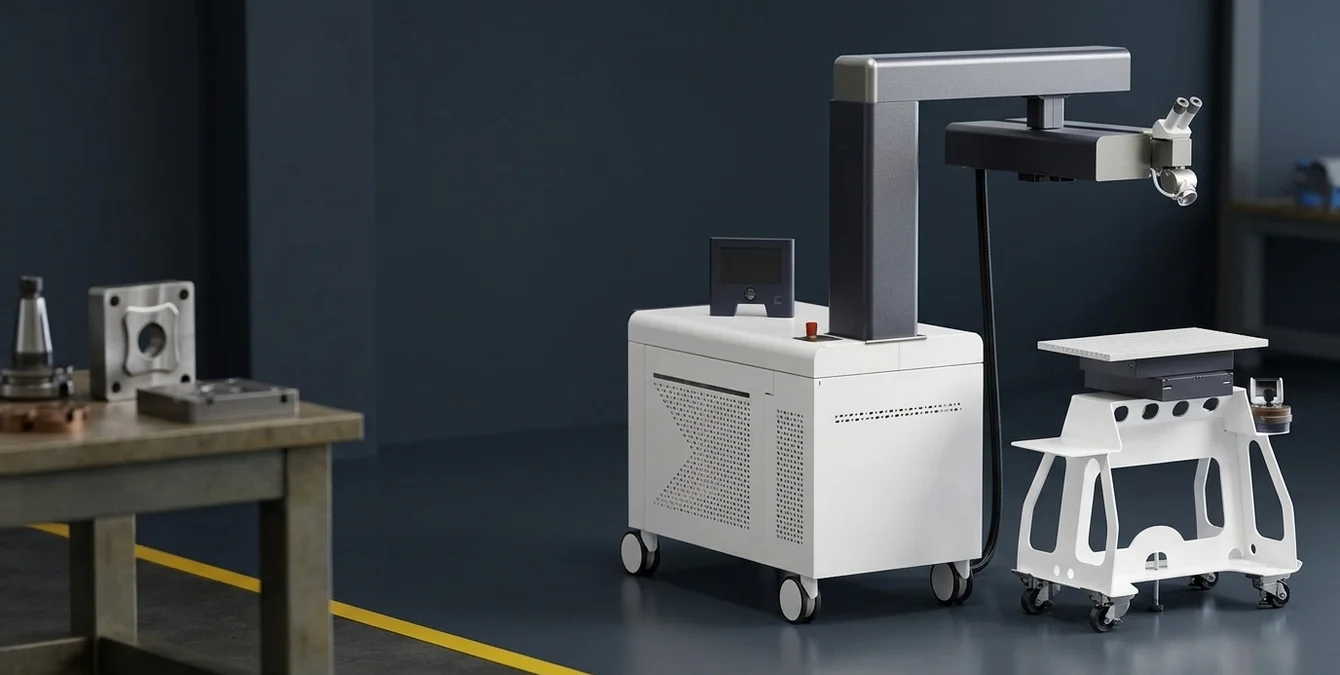

Mit den mobilen 5-Achs-Laserschweißanlagen von Sigma Laser, wie der Sineo Light oder der Sineo Fibre, können Reparaturen direkt am Aufstellort des Werkzeugs durchgeführt werden. Diese Anlagen sind besonders geeignet, um in der bestehenden Aufspannung des Werkzeugs zu arbeiten, wodurch der Ausbau entfällt und wertvolle Zeit gespart wird.

Die Sineo Light, ausgestattet mit einem Nd:YAG-Laser, bietet eine Spitzenleistung von bis zu 13 kW und ermöglicht präzise Schweißarbeiten mit einer Punktgröße von 0,2 bis 2,0 mm. Die Sineo Fibre hingegen nutzt einen Ytterbium-Faserlaser, der sowohl im gepulsten als auch im CW-Modus betrieben werden kann, was eine flexible Anpassung an unterschiedliche Materialanforderungen erlaubt.

Technische Vorteile der mobilen Laserschweißverfahren

• Minimale Wärmeeinflusszone (WEZ), die die thermische Belastung des Werkstücks reduziert und die Materialstruktur schont. Typischerweise kann die WEZ beim Laserschweißen im Bereich von wenigen Hundertstel Millimetern liegen, was besonders bei empfindlichen Materialien von Vorteil ist.
• Hohe Präzision durch steuerbare Schweißparameter, die eine exakte Einschweißtiefe ermöglichen. Die Wiederholgenauigkeit kann in der Regel im Bereich von ±0,1 mm liegen.
• Flexibilität und Mobilität der Anlage, die eine Anpassung an unterschiedliche Werkstückgrößen und -formen erlaubt. Die Reichweite der mobilen Anlagen von Sigma beträgt bis zu 1830 mm, was eine Bearbeitung großer Werkstücke ohne Umpositionierung ermöglicht.
• Kompatibilität mit einer Vielzahl von Werkstoffen, einschließlich gängiger Stahllegierungen wie 1.4301 und 1.2343, sowie Aluminiumlegierungen und speziellen Superlegierungen.

Industrielle Anwendung und Nutzen

Die Anwendung mobiler Laserschweißanlagen ist besonders in der Automobilindustrie, im Werkzeugbau und in der Luft- und Raumfahrt von Bedeutung. Diese Branchen profitieren von der Flexibilität und Effizienz, die das mobile Laserschweißen bei der Werkzeuginstandsetzung bietet. Durch die Verwendung dieser Technologie können Kosten und Ausfallzeiten signifikant reduziert werden, was zu einer erhöhten Wirtschaftlichkeit und Produktivität führt.

Im Vergleich zu konventionellen Schweißverfahren, wie dem WIG-Schweißen, bietet das Laserschweißen eine überlegene Präzision und Kontrolle. Die Möglichkeit, Schweißarbeiten vor Ort durchzuführen, ohne das Werkzeug zu bewegen, stellt einen entscheidenden Vorteil dar. Zudem ermöglicht der Einsatz von Lasertechnologie eine geringere Verformung und Nachbearbeitung, was zusätzliche Zeit und Kosten spart.

Die Einhaltung relevanter Normen, wie der EN ISO 15614 zur Qualifizierung von Schweißverfahren, gewährleistet, dass die Schweißarbeiten den höchsten Qualitätsstandards entsprechen und die Sicherheit und Zuverlässigkeit der reparierten Werkzeuge gewährleistet ist. DIN Deutsches Institut für Normung

Welche Werkzeuge und Schadensbilder lassen sich vor Ort instand setzen?

Die Instandsetzung von Werkzeugen in der industriellen Fertigung erfordert präzise und flexible Lösungen, insbesondere bei komplexen Formen und Materialien. Das mobile Laserschweißen bietet eine ideale Möglichkeit, um vor Ort Reparaturen an verschiedenen Werkzeugen durchzuführen. Fahrbare 5-Achs-Systeme wie die Sineo Light und Sineo Fibre von Sigma Laser gewährleisten die notwendige Belastbarkeit, um auch schwere Werkzeuge zu bearbeiten.

Typischerweise arbeiten mobile Laserschweißsysteme mit einer Laserleistung im Bereich von 300 bis 600 Watt, wobei die Wellenlänge bei Ytterbium-Faserlasern bei etwa 1070 nm liegt. Die Einschweißtiefe kann je nach Material und Prozessparametern bis zu einigen Millimetern betragen. Die Wärmeeinflusszone (WEZ) ist minimal, was die Materialeigenschaften weitgehend erhält. Diese Faktoren machen das mobile Laserschweißen besonders geeignet für die Reparatur vor Ort, da es eine hohe Präzision und Flexibilität bietet.

Werkzeugtypen für die Instandsetzung

Besonders bei Stanz-, Umform-, Schmiede- und Druckgusswerkzeugen zeigt sich die Flexibilität des mobilen Laserschweißens. Diese Werkzeuge sind oft hohen mechanischen Belastungen ausgesetzt und profitieren von der präzisen Werkzeuginstandsetzung durch Laserschweißverfahren. Spritzgussformen lassen sich mit mobilen Systemen lediglich anreißen, während tiefergehende Reparaturen spezialisierte Verfahren erfordern, die in unserem Blogartikel zur Formenbau-Reparatur detailliert behandelt werden.

Die Kompatibilität mit verschiedenen Werkstoffen, wie z.B. Werkzeugstählen (z.B. 1.2343) und Aluminiumlegierungen, erweitert die Einsatzmöglichkeiten dieser mobilen Systeme. Die Einhaltung von Normen wie der EN ISO 15614, die die Qualifizierung von Schweißverfahren regelt, ist dabei entscheidend für die Qualitätssicherung.

Nur im Artikeltext genannte Schadensbilder und Vorteile wurden aufgenommen.

Typische Schadensbilder und ihre Behandlung

• Kantenausbrüche: Diese treten häufig bei Stanz- und Umformwerkzeugen auf und können durch den Einsatz des mobilen Laserschweißens effizient repariert werden.
• Verschleißflächen: Besonders bei stark beanspruchten Flächen ist die Minimierung der Wärmeeinflusszone entscheidend, um die Materialeigenschaften zu erhalten.
• Beschädigte Trennebenen und Dichtflächen: Eine präzise Bearbeitung ist notwendig, um die Funktionalität der Werkzeuge zu gewährleisten.

Dank der unbegrenzten Belastbarkeit von Sigma-Anlagen lassen sich selbst schwere Werkzeuge problemlos bearbeiten. Weitere Überlegungen zur Werkstoffkunde und den Besonderheiten der Werkzeugstähle finden Sie in unserem Blogartikel zu Werkzeugstählen.

Die Präzision der Bearbeitung mit mobilen Lasersystemen von Sigma Laser wird durch eine hohe Wiederholgenauigkeit und die Möglichkeit zur Anpassung der Schweißparameter an spezifische Werkstoffe und Schadensbilder unterstützt. Dies ermöglicht eine effiziente und qualitativ hochwertige Instandsetzung direkt vor Ort.

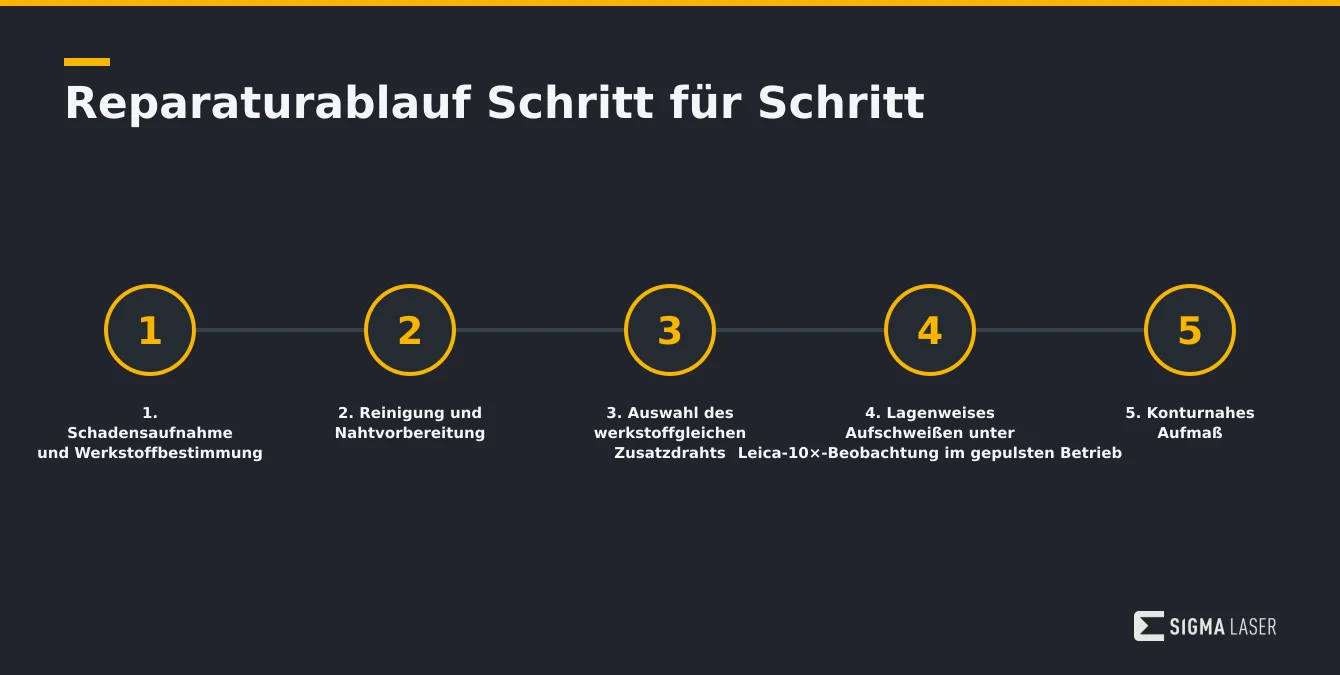

Der Reparaturablauf Schritt für Schritt

Im industriellen Kontext der Werkzeuginstandsetzung bietet das mobile Laserschweißen eine flexible und präzise Möglichkeit, beschädigte Werkzeugformen effizient zu reparieren. Die mobilen Anlagen von Sigma Laser, wie die Sineo Light, ermöglichen durch ihre flexiblen Einsatzmöglichkeiten eine schnelle Reaktion auf Ausfallzeiten. Der folgende Ablauf beschreibt den typischen Reparaturprozess im Detail.

1. Schadensaufnahme und Werkstoffbestimmung

Zu Beginn jeder Reparaturmaßnahme steht die präzise Aufnahme des Schadens sowie die Bestimmung des betroffenen Werkstoffs. Die Kenntnis über die Werkstoffnummer, wie beispielsweise 1.2343, ist entscheidend, um den geeigneten Reparaturprozess zu planen.

Typische Materialien, die im Laserschweißen verwendet werden, umfassen Edelstähle wie 1.4301 und Werkzeugstähle wie 1.2343. Diese Werkstoffe erfordern eine genaue Anpassung der Schweißparameter, um eine optimale Verbindung zu gewährleisten.

2. Reinigung/Nahtvorbereitung

Eine gründliche Reinigung und Vorbereitung der Schweißnaht ist essentiell, um Verunreinigungen zu entfernen, die die Qualität des Laserschweißverfahrens beeinträchtigen könnten.

Die Vorbereitung der Naht kann auch das Entfernen von Oxidschichten und anderen Oberflächenverunreinigungen beinhalten, um die Integrität der Schweißnaht zu sichern.

3. Auswahl des werkstoffgleichen Zusatzdrahts

Für ein optimales Schweißergebnis ist die Auswahl eines werkstoffgleichen Zusatzdrahts unerlässlich. Dies gewährleistet eine homogene Verbindung und minimiert die Gefahr von Sprödbrüchen in der Wärmeeinflusszone.

Typische Zusatzwerkstoffe für das Laserschweißen von Werkzeugstählen sind auf die spezifischen Anforderungen des Grundmaterials abgestimmt, um die mechanischen Eigenschaften und die Korrosionsbeständigkeit zu erhalten.

4. Lagenweises Aufschweißen unter Leica-10×-Beobachtung im gepulsten Betrieb

Im Anschluss wird der beschädigte Bereich lagenweise unter Verwendung der Super Pulse Technology (SPT) aufgeschweißt. Die Beobachtung unter einem Leica-Mikroskop bei 10-facher Vergrößerung ermöglicht eine präzise Kontrolle des Schweißvorgangs.

Der Einsatz von gepulsten Lasern ermöglicht eine kontrollierte Wärmeeinbringung, wodurch die Wärmeeinflusszone minimiert und die Materialverformung reduziert wird. Typische Pulsdauern liegen im Bereich von 0,5 bis 20 ms, was eine präzise Energiezufuhr ermöglicht.

5. Konturnahes Aufmaß

Nach dem Schweißvorgang erfolgt das konturnahe Aufmaß. Dieser Schritt ist entscheidend, um sicherzustellen, dass die Reparatur der ursprünglichen Geometrie der Form entspricht.

Die Genauigkeit des Aufmaßes ist entscheidend, um die Funktionalität des Werkzeugs zu gewährleisten. Typische Toleranzen liegen im Bereich von ±0,1 mm, abhängig von der Komplexität der Geometrie.

6. Mechanische Nacharbeit und Prüfung

Abschließend werden mechanische Nacharbeiten durchgeführt, gefolgt von einer umfassenden Prüfung, um die Qualität und Funktionalität des reparierten Werkzeugs zu gewährleisten. Hierbei wird auf die Einhaltung der relevanten Normen wie DIN EN ISO 9001 geachtet.

Durch den Einsatz von Sigma-Laser-Anlagen im Formenbau können Ausfallzeiten minimiert und die Lebensdauer von Spritzgussformen signifikant verlängert werden.

Die Prüfung der Schweißnähte erfolgt oft gemäß der Norm DIN EN ISO 15614, die die Qualifizierung von Schweißverfahren regelt und sicherstellt, dass die Verbindungen den geforderten mechanischen Eigenschaften entsprechen.

Was ist bei Werkzeugstählen und Zusatzdraht zu beachten?

Das mobile Laserschweißen ist ideal für die Werkzeuginstandsetzung, insbesondere bei Werkzeugstählen wie 1.2343. Diese Stähle sind aufgrund ihrer hohen Härte und Verschleißfestigkeit anspruchsvoll in der Reparatur. Beim Laserschweißen ist es wichtig, die Riss- und Anlassproblematik zu berücksichtigen und die Stähle nur anzureißen. Weitere Details zur Werkstoff-Tiefe finden Sie in unserem Blog-Artikel über das Laserschweißen von Werkzeugstählen.

Wärmeeinflusszone minimieren

Ein wesentlicher Vorteil des Laserschweißverfahrens ist die geringe Wärmeeinflusszone (WEZ), die durch den Pulsbetrieb erreicht wird. Dies reduziert das Risiko von Verzug und sorgt für stabile Schweißverbindungen ohne unerwünschte Anlasszonen. Besonders bei Reparaturen von Werkzeugen ist dies entscheidend, da präzise und verzugsfreie Schweißnähte die Langlebigkeit der Werkzeuge erhöhen.

Typischerweise beträgt die WEZ beim Laserschweißen nur wenige Millimeter, was im Vergleich zu konventionellen Verfahren wie dem WIG-Schweißen deutlich geringer ist. Dies ermöglicht es, die mechanischen Eigenschaften des Grundmaterials weitgehend zu erhalten und die Nachbearbeitung zu minimieren.

Der Einsatz von Zusatzdraht

Der Zusatzdraht spielt eine wichtige Rolle bei der Überbrückung von Spalten und beim Aufbau von Nähten. Die Wahl des richtigen Drahtes ist entscheidend für die Qualität der Schweißnaht. Eine detaillierte Einführung in die Grundlagen finden Sie in unserem Artikel über das Laserschweißen mit Zusatzdraht. Durch den Einsatz von Zusatzdraht können auch komplexe Geometrien und Verschleißstellen präzise bearbeitet werden.

Die Auswahl des geeigneten Zusatzdrahtes, beispielsweise mit ähnlicher chemischer Zusammensetzung wie der Grundwerkstoff, ist entscheidend, um die Bildung von Rissen oder Poren zu vermeiden. Üblicherweise werden Drähte mit einem Durchmesser von 0,2 bis 0,8 mm verwendet, um eine präzise Kontrolle der Schweißnaht zu gewährleisten.

Die mobilen Laserschweißanlagen von Sigma Laser, wie die Sineo Light oder Sirius Light, bieten die Flexibilität und Präzision, die für die anspruchsvolle Werkzeuginstandsetzung erforderlich sind. Diese Systeme sind mit fortschrittlicher Technologie ausgestattet, um die Herausforderungen bei der Verarbeitung von Werkzeugstählen effektiv zu bewältigen.

Die Sineo Light, ausgestattet mit einem Nd:YAG-Laser, bietet eine Leistung von bis zu 500 W und ermöglicht durch ihre 360°-Mobilität eine flexible Anwendung direkt vor Ort. Die Sirius Light, ebenfalls mit einem Nd:YAG-Laser, bietet eine hohe Spitzenleistung von bis zu 13 kW, was sie ideal für die Reparatur von großen und komplexen Werkzeugen macht.

Die Einhaltung der Normen, wie der EN ISO 15614 für die Qualifizierung von Schweißverfahren, ist bei der Anwendung dieser Technologien essenziell, um die Prozesssicherheit und Qualität der Schweißverbindungen zu gewährleisten.

Schwere Werkzeuge ohne Kran: die Anlagenseite

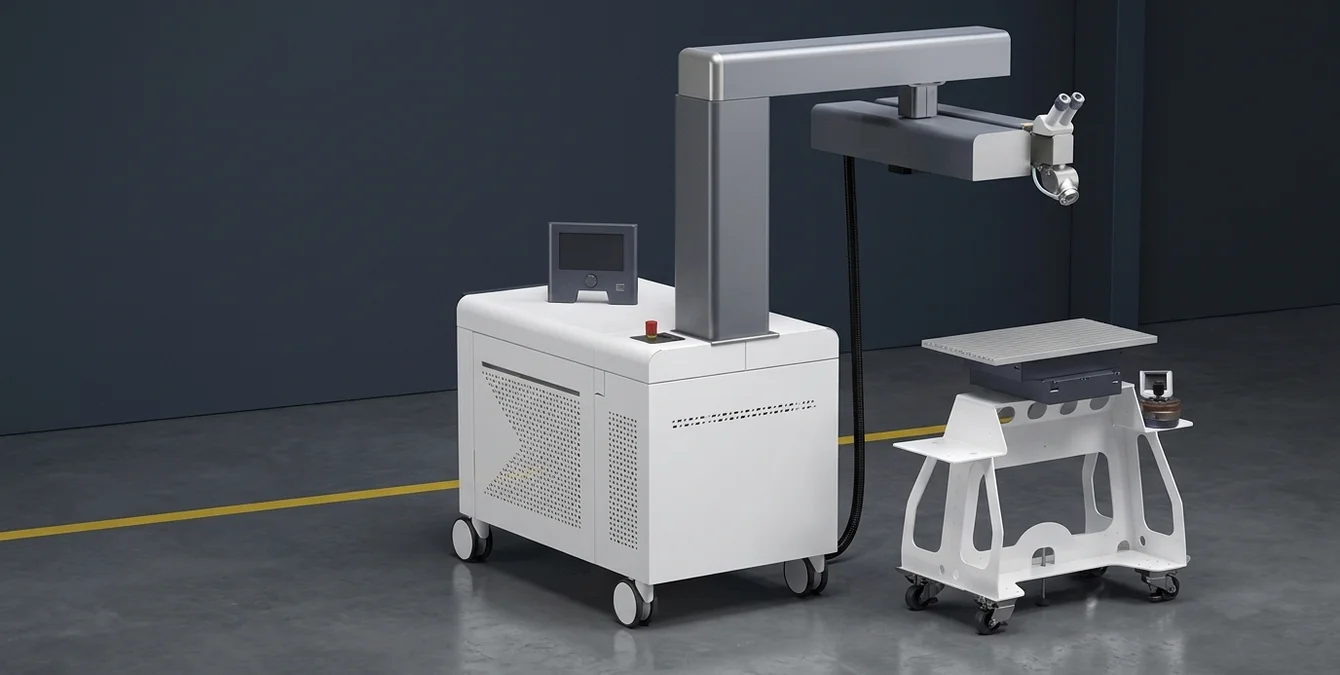

In der modernen Werkzeuginstandsetzung sind Mobilität und Flexibilität entscheidende Faktoren. Die Sineo-Serie von Sigma Laser bietet mit ihrer 360°-Mobilität und einer Reichweite bis zu 1830 mm ideale Lösungen für das mobiles Laserschweißen großer Bauteile. Diese Systeme ermöglichen es, schwere Werkzeuge ohne den Einsatz eines Krans effizient zu bearbeiten.

Nur inhaltlich im Artikel genannte Kriterien und Werte wurden tabelliert.

Mobilität und Flexibilität der Sineo-Serie

Die fahrbaren Anlagen der Sineo-Serie, darunter Sineo Light und Sineo Fibre, sind speziell für die Anforderungen der Werkzeuginstandsetzung konzipiert. Dank der 360°-Mobilität können sie komplexe Schweißaufgaben in unterschiedlichen Positionen durchführen. Dies reduziert nicht nur die Rüstzeiten, sondern verbessert auch die Zugänglichkeit zu schwer zugänglichen Bereichen, was besonders bei der Bearbeitung von Werkzeugen mit hoher Masse von Vorteil ist.

Sirius Light für schwere Werkzeuge

Für Anwendungen, die eine nahezu unbegrenzte Belastbarkeit erfordern, bietet die Sirius Light die ideale Lösung. Diese Anlage ist für das Schweißen schwerer Werkzeuge ohne die Notwendigkeit zusätzlicher Hebevorrichtungen ausgelegt. Die Vorteile des mobilen Laserschweißens werden hier durch die robuste Bauweise und die leistungsstarke Lasertechnologie optimal genutzt.

Die präzise Kontrolle der Wärmeeinflusszone beim Laserschweißverfahren minimiert die thermische Belastung der Werkstücke und sorgt für eine hohe Qualität der Schweißnähte. Dies ist besonders wichtig bei der Bearbeitung von hochlegierten Werkzeugstählen, wo die Integrität des Gefüges entscheidend ist. Die Anlagen der Sineo-Serie und Sirius Light bieten durch ihre innovative Technologie eine optimale Lösung für diese Herausforderungen.

Die Einhaltung von Standards wie der EN ISO 15614, die die Qualifizierung von Schweißverfahren beschreibt, ist bei der Werkzeuginstandsetzung von entscheidender Bedeutung, um die Qualität und Beständigkeit der Schweißverbindungen sicherzustellen.

• 360°-Mobilität der Sineo-Serie
• Reichweite bis zu 1830 mm
• Unbegrenzte Belastbarkeit der Sirius Light
• Präzise Kontrolle der Wärmeeinflusszone
• Einhaltung von Schweißstandards für höchste Qualität

Stillstandskosten vs. Reparatur vor Ort: die Wirtschaftlichkeit

In der industriellen Fertigung sind Stillstandzeiten ein kritischer Kostenfaktor, der die Gesamtwirtschaftlichkeit erheblich beeinflussen kann. Die Möglichkeit, Reparaturen direkt vor Ort durchzuführen, reduziert nicht nur die Ausfallzeiten, sondern minimiert auch das Transportrisiko empfindlicher Werkzeuge. Das mobile Laserschweißen bietet hier erhebliche Vorteile, insbesondere bei der Werkzeuginstandsetzung.

Stillstandskosten analysieren

Jeder Tag, an dem eine Produktionslinie stillsteht, kann erhebliche Kosten verursachen. Diese Kosten summieren sich aus entgangenen Produktionsmöglichkeiten, Arbeitskosten für ungenutzte Arbeitskräfte und potenziellen Vertragsstrafen für verspätete Lieferungen. Eine schnelle und effiziente Reparatur vor Ort, wie sie durch mobiles Laserschweißen ermöglicht wird, kann diese Kosten deutlich senken.

Die Präzision der Laserschweißsysteme ermöglicht es, mit einer Genauigkeit von ±0,1 mm zu arbeiten, was in vielen industriellen Anwendungen entscheidend ist. Der Einsatz von mobilen Lasersystemen wie der Sineo Light mit einer Reichweite von bis zu 1830 mm bietet die Möglichkeit, auch schwer zugängliche Bereiche effizient zu bearbeiten.

Transportrisiken vermeiden

Der Transport von Werkzeugen zu einem externen Dienstleister birgt Risiken wie Beschädigungen oder Verluste. Diese Risiken entfallen bei der Reparatur vor Ort vollständig. Unsere fahrbaren 5-Achs-Systeme, wie die Sineo Light oder die Sirius Light, bieten die Flexibilität, Reparaturen direkt in Ihrer Produktionshalle durchzuführen, wodurch Transportrisiken minimiert werden.

Die Möglichkeit, Reparaturen vor Ort durchzuführen, reduziert nicht nur die Risiken, sondern ermöglicht auch eine schnellere Reaktionszeit bei unerwarteten Ausfällen. Mobile Laserschweißanlagen sind so konzipiert, dass sie den strengen Sicherheitsanforderungen entsprechen, wie sie in der DIN-Norm für Lasersicherheit festgelegt sind.

Terminabhängigkeit von Dienstleistern

Die Abhängigkeit von externen Dienstleistern kann zu Verzögerungen führen, die sich negativ auf Ihre Produktionsplanung auswirken können. Mit einer eigenen mobilen Laserschweißanlage von Sigma Laser können Sie Reparaturen unabhängig von externen Dienstleistern planen und durchführen. Dies ermöglicht Ihnen eine bessere Kontrolle über Ihre Produktionszeitpläne und -kosten.

Die Integration von Laserschweißsystemen wie der Sineo Fibre bietet zusätzliche Vorteile durch die Verwendung von Faserlasern, die für ihre hohe Strahlqualität und Effizienz bekannt sind. Diese Systeme sind ideal für die Bearbeitung von komplexen Geometrien und bieten eine hohe Wiederholgenauigkeit, was in der Serienproduktion von Vorteil ist.

Erleben Sie die Vorteile des mobilen Laserschweißens in einer Live-Demo an Ihrem eigenen Werkzeug. Vereinbaren Sie jetzt einen Termin und überzeugen Sie sich von der Effizienz unserer Systeme. Weitere Informationen zur Break-even-Tiefe finden Sie in unserem Blogartikel.
