Formenreparatur vor Ort: Mobiles Laserschweißen im Werkzeug- und Formenbau

Formenreparatur vor Ort: Was heißt das konkret?

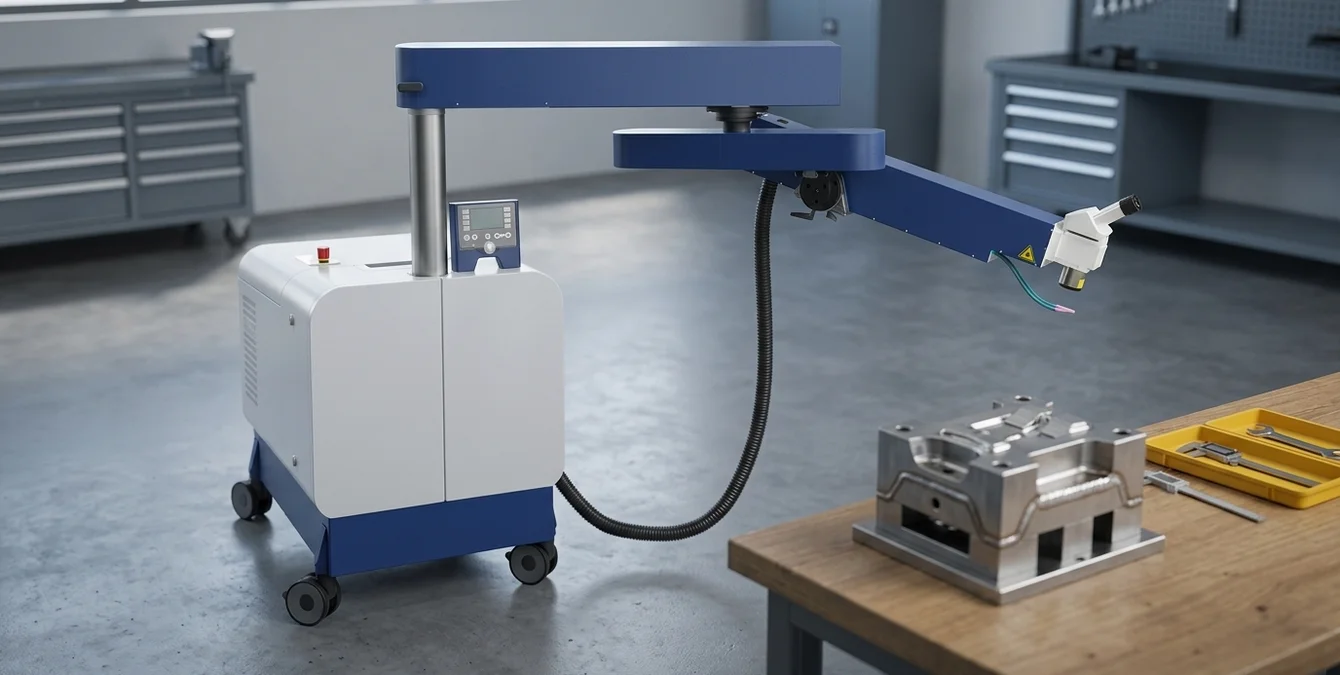

Die Formenreparatur direkt in der Produktionshalle ist eine effiziente Methode, um Konturen an Spritzgussformen schnell und präzise wiederherzustellen. Mit einer fahrbaren 5-Achs-Laserschweißanlage wie der Sineo Light oder Sineo Fibre von Sigma Laser können Reparaturen durchgeführt werden, ohne die Form aus der Aufspannung oder Maschine zu entfernen. Dies minimiert Ausfallzeiten und steigert die Produktivität im Werkzeug- und Formenbau.

Vorteile der Vor-Ort-Reparatur

• Effizienzsteigerung: Die Reparatur von Spritzgussformen erfolgt direkt vor Ort, wodurch Transportzeiten und -kosten entfallen.
• Flexibilität: Fahrbare 5-Achs-Systeme wie die Sineo Light können leicht zu verschiedenen Maschinen bewegt werden, um eine direkte Bearbeitung zu ermöglichen.
• Präzision: Die eingesetzte Laserschweißtechnik ermöglicht eine hohe Genauigkeit und eine geringe Wärmeeinflusszone, was die Qualität der Reparatur erhöht.
• Materialkompatibilität: Typischerweise können Materialien wie Werkzeugstähle (z. B. 1.2343) und rostfreie Stähle (z. B. 1.4301) effizient bearbeitet werden, was die Vielseitigkeit der Anwendung erhöht.
• Industriestandards: Die Prozessqualifizierung kann gemäß EN ISO 15614 erfolgen, um die Schweißnahtqualität sicherzustellen.

Abgrenzung zur Fremdvergabe

Im Gegensatz zur Fremdvergabe, bei der die Formen an externe Dienstleister geschickt werden, bietet die Vor-Ort-Reparatur mit mobilen Laserschweißanlagen eine schnellere und kontrollierbare Lösung. Dies ist besonders wichtig in Industrien mit hohen Anforderungen an die Durchlaufzeit und Qualität, wie der Automobil- oder Luftfahrtindustrie.

Die typischen Parameter für das Laserschweißen im Formenbau beinhalten eine Einschweißtiefe von bis zu einigen Millimetern und eine Wärmeeinflusszone, die minimal gehalten wird, um thermische Verformungen zu vermeiden. Die Strahlqualität und der Fokusdurchmesser sind entscheidend für die Präzision der Schweißnaht und werden durch die hohe Qualität der eingesetzten Optiken, wie sie bei Sigma Laser üblich sind, gewährleistet.

Weitere Details zur Anwendung im Werkzeug- und Formenbau finden Sie im Blogartikel zu diesem Thema.

Welche Schäden an Spritzgussformen lassen sich per Laser aufbauen?

Im Werkzeug- und Formenbau treten häufig Schäden an Spritzgussformen auf, die eine Reparatur erfordern. Das mobile Laserschweißen bietet eine effiziente Lösung, um diese Schäden direkt vor Ort zu beheben. Besonders bei verschlissenen Konturen, Kanten, beschädigten Trennebenen und Dichtflächen erweist sich die Laserschweißtechnik als präzise und materialschonend. Auch Anpassungen nach Konstruktionsänderungen lassen sich problemlos durchführen.

Verschlissene Konturen und Kanten

Mit Laserschweißanlagen wie der Sineo Light oder Sirius Light können verschlissene Konturen und Kanten an Spritzgussformen präzise und effizient wiederhergestellt werden. Dies reduziert die Ausfallzeiten und verbessert die Formgenauigkeit. Typische Laserleistungen in der Industrie für solche Anwendungen liegen im Bereich von 60 bis 500 W, wobei die Einschweißtiefe je nach Material und Prozessparametern bis zu einigen Millimetern betragen kann.

Beschädigte Trennebenen und Dichtflächen

Trennebenen und Dichtflächen sind besonders anfällig für Beschädigungen. Mit der Laserschweißtechnik lassen sich diese Bauteile in ihren ursprünglichen Zustand zurückversetzen, was eine hohe Dichtigkeit und Funktionalität der Form sicherstellt. Die Wärmeeinflusszone (WEZ) bleibt dabei minimal, was die strukturelle Integrität des Werkstücks bewahrt.

Korrekturen nach Konstruktionsänderung

Bei Konstruktionsänderungen ist es oft notwendig, bestehende Formen anzupassen. Hierbei kommt das Laserschweißen im Werkzeugbau zum Einsatz, um Korrekturen effizient umzusetzen. Besonders bei polierten und strukturierten (genarbten) Flächen zeigt das Verfahren seine Stärke, da das Material nahezu ohne Wärmeeinflusszone bearbeitet wird. Typische Toleranzen bei der Bearbeitung liegen im Bereich von ±0,1 mm, was eine hohe Präzision gewährleistet.

Formenstähle wie 1.2343 profitieren besonders von den präzisen Eigenschaften des Laserschweißens und ermöglichen eine hochwertige Reparatur. Die mobilen 5-Achs-Systeme von Sigma Laser bieten dabei hohe Flexibilität und Präzision bei der Vor-Ort-Reparatur. Die Verwendung von Nd:YAG- oder Ytterbium-Faserlasern ermöglicht eine Anpassung an verschiedene Materialanforderungen und gewährleistet eine gleichbleibend hohe Qualität der Schweißnähte.

Die Einhaltung von Standards wie der EN ISO 15614 zur Qualifizierung von Schweißverfahren stellt sicher, dass die Prozesse den industriellen Anforderungen entsprechen und die Qualität der Reparaturen konsistent bleibt.

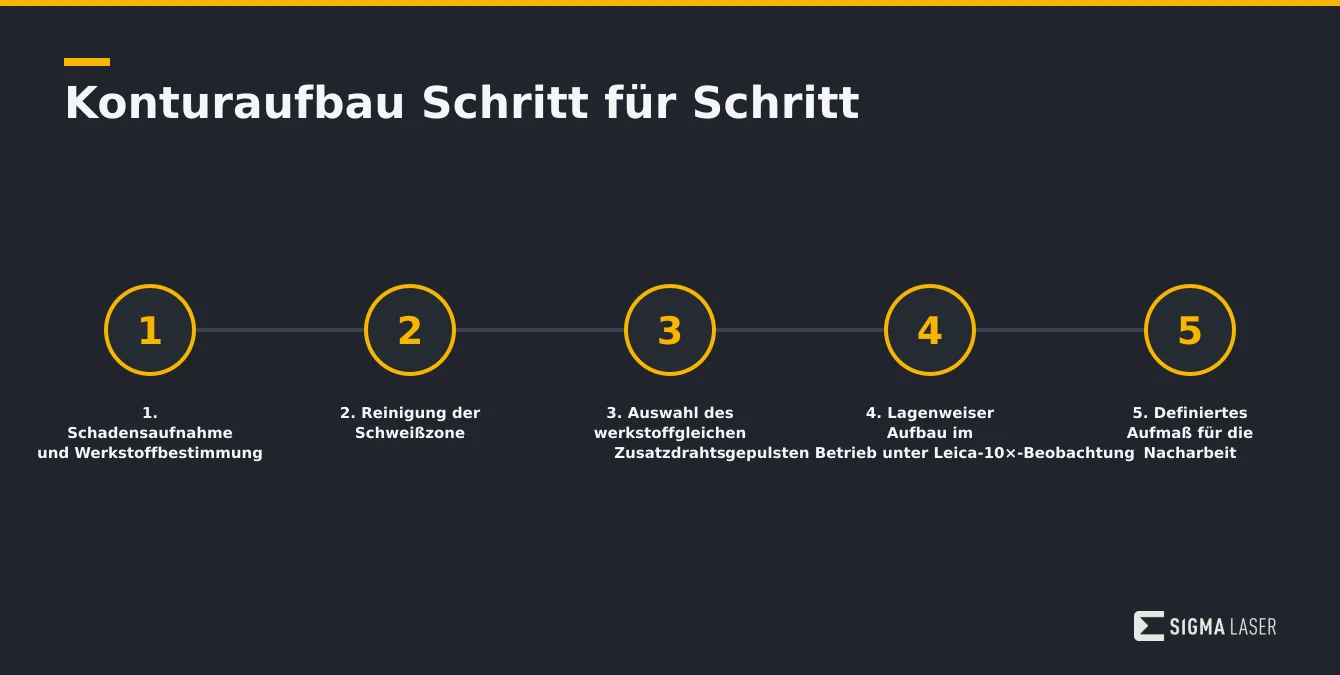

Konturaufbau Schritt für Schritt

Die präzise Reparatur von Spritzgussformen im Werkzeug- und Formenbau erfordert eine systematische Vorgehensweise. Durch den Einsatz von mobilen Laserschweißanlagen, wie zum Beispiel der Sineo Light von Sigma Laser, können Schäden vor Ort effizient behoben werden. Diese Methode ermöglicht es, die Funktionalität und Lebensdauer der Formen schnell wiederherzustellen. Der folgende Leitfaden beschreibt den Konturaufbau Schritt für Schritt.

1. Schadensaufnahme und Werkstoffbestimmung

Zu Beginn der Reparatur wird der Schaden an der Spritzgussform gründlich inspiziert. Dabei ist es wichtig, den genauen Werkstoff der Form zu bestimmen, um die passende Laserschweißtechnik und den geeigneten Zusatzdraht auszuwählen. Typische Werkstoffe im Formenbau sind Stähle wie 1.2343 oder 1.2311, die aufgrund ihrer hohen Verschleißfestigkeit und Zähigkeit eingesetzt werden.

2. Reinigung der Schweißzone

Eine saubere Schweißzone ist entscheidend, um die Qualität der Schweißnaht zu gewährleisten. Alle Verunreinigungen, wie Öl, Fett oder Rost, müssen vollständig entfernt werden, bevor mit dem Laserschweißen begonnen wird. Die Reinigung kann mechanisch oder chemisch erfolgen, um eine optimale Oberflächenvorbereitung sicherzustellen.

3. Auswahl des werkstoffgleichen Zusatzdrahts

Der richtige Zusatzdraht ist entscheidend für die Materialkompatibilität und die Langlebigkeit der Schweißnaht. Der Draht sollte werkstoffgleich sein, um optimale Ergebnisse zu erzielen. Beispielsweise wird bei der Reparatur von 1.2343-Stahl häufig ein entsprechender Zusatzwerkstoff mit ähnlicher chemischer Zusammensetzung verwendet.

4. Lagenweiser Aufbau im gepulsten Betrieb unter Leica-10×-Beobachtung

Der eigentliche Schweißvorgang erfolgt lagenweise im gepulsten Betrieb. Dabei wird die Wärmeeinflusszone (WEZ) minimiert, um Verzug zu vermeiden. Eine präzise Beobachtung unter 10-facher Vergrößerung mit einem Leica-Mikroskop ermöglicht eine detaillierte Kontrolle des Schweißprozesses. Typische Pulsdauern liegen im Bereich von 0.5 bis 20 ms, wobei die Pulsenergie bis zu 170 J betragen kann.

5. Definiertes Aufmaß für die Nacharbeit

Um die Form später präzise nachbearbeiten zu können, wird ein definiertes Aufmaß vorgesehen. Dies erleichtert die anschließenden Bearbeitungsschritte wie Fräsen oder Polieren. Die Toleranzen für das Aufmaß richten sich nach den spezifischen Anforderungen der Form und können im Bereich von ±0,1 mm liegen.

6. Übergabe an Fräsen/Polieren/Tuschieren

Nach dem erfolgreichen Schweißvorgang wird die Form zur Nachbearbeitung übergeben. Die Schritte Fräsen, Polieren und Tuschieren stellen sicher, dass die Form ihre ursprüngliche Geometrie und Funktionalität zurückerhält. Die Einhaltung der Norm EN ISO 15614 für die Qualifizierung von Schweißverfahren kann hier von Bedeutung sein, um die Prozessqualität zu gewährleisten.

Die effiziente Reparatur von Spritzgussformen mit mobilen Laserschweißsystemen von Sigma Laser bietet eine maßgeschneiderte Lösung für den Formenbau. Sie ermöglicht es, Ausfallzeiten zu minimieren und die Produktionskapazität schnell wiederherzustellen. Typische Laserschweißparameter umfassen Leistungen bis zu 500 W und eine Einschweißtiefe von bis zu 2 mm, abhängig von der Materialdicke und der verwendeten Lasertechnologie.

Woran erkennen Sie eine gelungene Reparatur? Vorher/Nachher

Im Werkzeug- und Formenbau ist die Qualität einer Reparatur entscheidend, insbesondere bei der Instandsetzung von Spritzgussformen. Ein gelungenes Laserschweißen vor Ort zeichnet sich durch bestimmte Qualitätskriterien aus. Sigma Laser bietet mit seinen mobilen 5-Achs-Laserschweißanlagen wie der Sineo Light und der Sirius Light die notwendige Flexibilität und Präzision für diese anspruchsvollen Aufgaben.

Qualitätskriterien für eine erfolgreiche Reparatur

• Vollständige Anbindung ohne Bindefehler und Poren: Eine nahtlose Verbindung ist entscheidend, um die strukturelle Integrität der reparierten Fläche sicherzustellen. Typischerweise wird eine Einschweißtiefe von bis zu 2 mm erreicht, je nach Material und Geometrie.
• Kein Verzug benachbarter Konturen: Das präzise Wärmemanagement der Laserschweißtechnik verhindert Verzug und garantiert, dass angrenzende Bereiche unverändert bleiben. Die Wärmeeinflusszone (WEZ) bleibt dabei minimal, was die Maßhaltigkeit der Bauteile sicherstellt.
• Unauffälliger Übergang an polierten Flächen: Die aufgeschweißte Kontur muss nach der Bearbeitung so glatt und poliert sein, dass der Übergang zur ursprünglichen Oberfläche kaum zu erkennen ist. Die Oberflächenrauheit kann auf Werte von Ra ≤ 0,8 µm reduziert werden.

Vorher/Nachher-Bildvergleich

Schadstelle

Aufgeschweißte Kontur

Nachgearbeitete Fläche

Die mobile Laserschweißtechnik, wie sie von Sigma Laser eingesetzt wird, ermöglicht eine präzise und effiziente Reparatur von Spritzgussformen direkt vor Ort. Dies minimiert Ausfallzeiten und sichert die hohe Qualität der Endprodukte. Durch den Einsatz von Technologien wie der Super Pulse Technology (SPT) können selbst anspruchsvolle Materialien wie Stahl (z. B. 1.2343) und Aluminium zuverlässig geschweißt werden, was die Vielseitigkeit und Effizienz dieser Methode unterstreicht. Die Einhaltung von Normen wie der EN ISO 15614 zur Qualifizierung von Schweißverfahren gewährleistet zudem die Prozesssicherheit und Wiederholgenauigkeit DIN Deutsches Institut für Normung.

Warum ist die minimale Wärmeeinflusszone im Formenbau entscheidend?

Im Werkzeug- und Formenbau ist die Präzision bei der Reparatur von Spritzgussformen von entscheidender Bedeutung. Eine der größten Herausforderungen ist die Minimierung der Wärmeeinflusszone (WEZ), die durch den Schweißprozess entsteht. Beim Laserschweißen vor Ort im Werkzeugbau wird die Laserschweißtechnik eingesetzt, die speziell auf diese Anforderungen ausgelegt ist.

Gepulster Betrieb zur Reduzierung der Wärmeeinflusszone

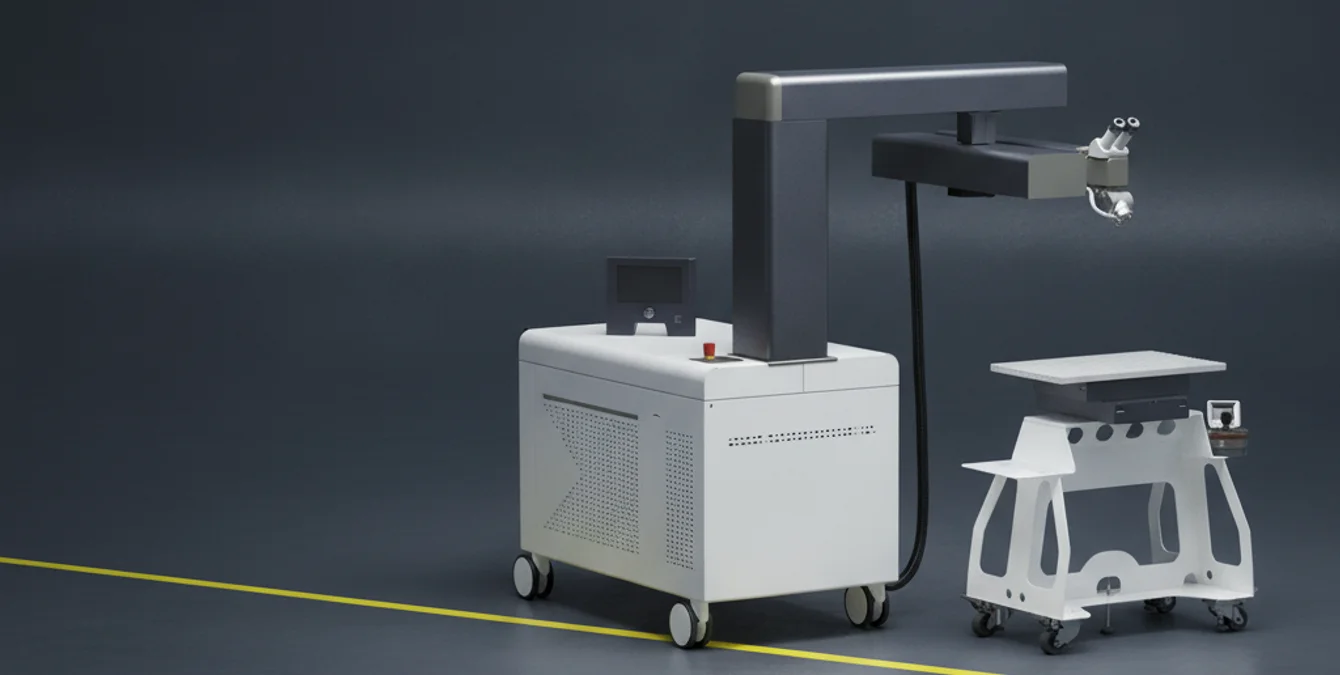

Die Anlagen von Sigma Laser, wie die Sidanus Light und die Sineo Fibre, nutzen einen gepulsten Betrieb mit sub-kW-Durchschnittsleistung. Dies ermöglicht Spitzenleistungen im kW-Bereich, wodurch die WEZ auf ein Minimum reduziert wird. Diese Technik verhindert das Auftreten von Anlasszonen und minimiert den Verzug neben polierten oder genarbten Flächen. Weitere Details zur Tiefe der WEZ finden Sie im entsprechenden Blogbeitrag.

Typischerweise liegt die Einschweißtiefe beim Laserschweißen im Bereich von 0,1 bis 1,5 mm, abhängig von der Materialdicke und dem verwendeten Laserparameter. Die WEZ kann durch die Wahl geeigneter Parameter wie Pulsdauer und Energie weiter optimiert werden. Standards wie die EN ISO 15614 bieten Richtlinien zur Qualifizierung von Schweißverfahren, um die Prozesssicherheit zu gewährleisten.

Vorteile des mobilen Laserschweißens

Das mobile Laserschweißen ermöglicht eine flexible und schnelle Reaktion bei Reparaturen vor Ort. Die Sirius Light und Sineo Fibre sind Beispiele für fahrbare 5-Achs-Systeme, die speziell für den Einsatz im Werkzeug- und Formenbau entwickelt wurden. Diese Systeme bieten die Präzision und Mobilität, die für effektive Vor-Ort-Reparaturen erforderlich sind.

• Minimierung der WEZ durch gepulsten Betrieb
• Vermeidung von Anlasszonen und Verzug
• Flexibilität durch mobile 5-Achs-Systeme

Die Kombination aus fortschrittlicher Laserschweißtechnik und gezielter Anwendung auf die spezifischen Anforderungen des Werkzeugbaus macht die Systeme von Sigma Laser zu einer idealen Lösung für die formenbau reparatur laserschweißen vor ort.

Die Mobilität der Systeme ermöglicht es, auch schwer zugängliche Bereiche effizient zu bearbeiten, was insbesondere bei großen Werkzeugen von Vorteil ist. Die Maschinen sind kompatibel mit einer Vielzahl von Werkstoffen, darunter gängige Stähle wie 1.4301 und Werkzeugstähle wie 1.2343, was ihre Vielseitigkeit im Formenbau unterstreicht.

Die Einhaltung von Sicherheitsstandards, wie sie von der DGUV vorgeschrieben sind, ist ein weiterer wichtiger Aspekt, um den sicheren Betrieb der Laserschweißanlagen zu gewährleisten.

Mobil im Werkzeug- und Formenbau: Anlagen und nächste Schritte

Im Werkzeug- und Formenbau ist die Instandsetzung und Reparatur von Spritzgussformen eine entscheidende Aufgabe. Das mobile Laserschweißen bietet hier eine präzise und effiziente Lösung, um Ausfallzeiten zu minimieren und die Lebensdauer der Werkzeuge zu verlängern. Die Sineo-Serie von Sigma Laser, mit ihrer 360°-Mobilität, bietet eine Reichweite von bis zu 1830 mm und ist somit ideal für Reparaturen direkt vor Ort in der Produktionshalle.

Technische Vorteile von mobilen Laserschweißanlagen

Die Anlagen der Sineo-Serie ermöglichen durch ihre Beweglichkeit und Flexibilität eine schnelle und effektive Bearbeitung von beschädigten Formen und Werkzeugen. Der Einsatz dieser Anlagen kann den Transport der schweren Formen überflüssig machen, was erhebliche Zeit- und Kosteneinsparungen bietet. Zudem erlaubt die Laserschweißtechnik eine äußerst präzise Bearbeitung der Materialien, was zu einer minimalen Wärmeeinflusszone (WEZ) und maximaler Einschweißtiefe führt.

Typischerweise erreichen industrielle Laserschweißanlagen Einschweißtiefen von bis zu einigen Millimetern, abhängig von der Materialdicke und der Laserleistung. Die Wärmeeinflusszone bleibt dabei minimal, was die Materialverformung reduziert und die mechanischen Eigenschaften des Werkstücks erhält. Die Bearbeitung von Werkstoffen wie 1.4301 (X5CrNi18-10) oder 1.2343 (X38CrMoV5-1) ist mit diesen Anlagen problemlos möglich.

Sirius Light für schwere Formen

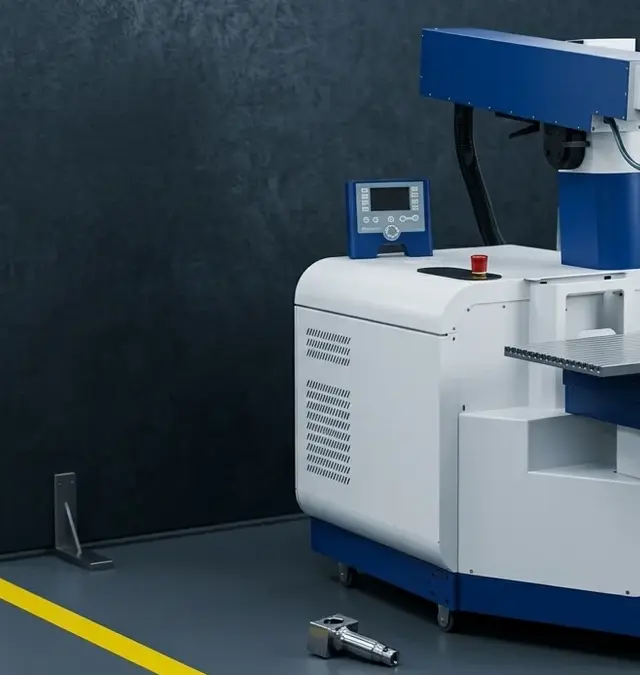

Für den Einsatz bei besonders schweren Formen bietet die Sirius Light Anlage von Sigma Laser eine unbegrenzte Belastbarkeit. Diese stationäre Lösung ist besonders geeignet für Anwendungen, bei denen hohe Stabilität und Präzision gefragt sind. Der Kauf einer eigenen Anlage lohnt sich insbesondere bei regelmäßig wiederkehrenden Reparaturen an Formen und Werkzeugen. Eine detaillierte Analyse zum Break-even-Punkt finden Sie in unserem Blogbeitrag.

Die Sirius Light ist ideal für Anwendungen, bei denen eine hohe Präzision erforderlich ist. Die Wiederholgenauigkeit solcher Anlagen liegt typischerweise im Bereich von ±0,1 mm, was für die meisten Reparaturarbeiten im Formenbau ausreichend ist. Zudem entspricht die Strahlqualität den Anforderungen der ISO 11146, die die Charakterisierung von Laserstrahlen standardisiert ISO International Organization for Standardization.

Nächste Schritte und Live-Demo

Eine Investition in eine eigene Laserschweißanlage kann für viele Unternehmen im Werkzeug- und Formenbau eine wirtschaftlich sinnvolle Entscheidung sein. Interessierte können eine Live-Demo an der eigenen Form bei Sigma Laser vereinbaren, um die Vorteile der mobilen Anlagen im praktischen Einsatz zu erleben. Diese Demonstration gibt Aufschluss über die spezifischen Anwendungsmöglichkeiten und die Effizienz der Anlagen in der täglichen Produktion.

• 360°-Mobilität für flexible Einsätze
• Hohe Reichweite für große Formen
• Präzise Schweißtechnik mit minimaler WEZ
• Unbegrenzte Belastbarkeit für schwere Formen
