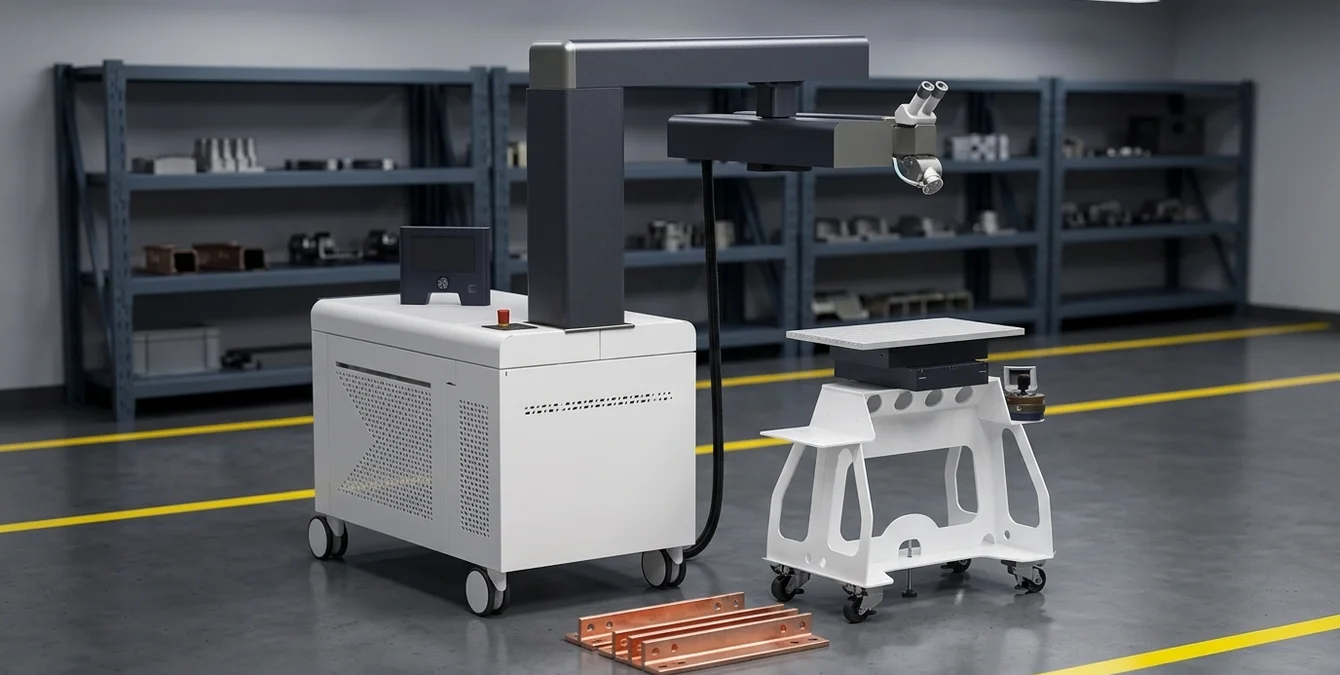

Busbars und Batteriekomponenten laserschweißen: Kupfer sicher fügen

Warum ist das Laserschweißen von Busbars anspruchsvoll?

Das Laserschweißen von Busbars erfordert hohe Präzision und ein tiefes Materialverständnis, insbesondere im Bereich der E-Mobilität. Busbars, die häufig aus Kupfer bestehen, bieten eine niederohmige, querschnittserhaltende Verbindung, die für elektrische Anwendungen entscheidend ist. Die Prozessphysik ist hierbei von zentraler Bedeutung, da Kupfer aufgrund seiner hohen Reflexion bei Wellenlängen von 1064 nm und 1070 nm sowie seiner hohen Wärmeleitfähigkeit besondere Herausforderungen mit sich bringt. Typischerweise erfordert das Laserschweißen von Kupfer eine präzise Steuerung der Energieeinbringung, um eine gleichmäßige Einschweißtiefe und eine minimale Wärmeeinflusszone (WEZ) zu gewährleisten.

Alle Werte sind allgemeine Prozessparameter und nicht spezifisch für ein Sigma Laser Modell. Quelle: Fraunhofer ILT und Artikeltext.

Materialeigenschaften und Herausforderungen

Kupfer neigt stark zu Spritzern und Poren, die beim Schweißen vermieden werden müssen, um die elektrische Leitfähigkeit nicht zu beeinträchtigen. Die hohe Wärmeleitfähigkeit von Kupfer führt zu einer schnellen Wärmeableitung, was die Einschweißtiefe verringert und eine präzise Steuerung des Schweißprozesses erfordert. Typische Parameter für das Laserschweißen von Kupfer liegen im Bereich von 100 bis 500 W für die Laserleistung und einer Einschweißtiefe von bis zu 2 mm, abhängig von der Materialstärke und der spezifischen Anwendung Fraunhofer ILT – Laserschweißen von Kupferwerkstoffen. Weitere Details zu den spezifischen Herausforderungen beim Kupfer-Laserschweißen finden Sie in unserem Blog.

Präzision und Prototypenfertigung

Die Anlagen von Sigma Laser sind speziell für die hohen Anforderungen an Präzision und kleine Losgrößen in der Prototypenfertigung konzipiert. Während Multi-kW-CW-Laser häufig in Hochvolumen-Batterielinien eingesetzt werden, bieten Systeme wie die Sidanus Light und Sineo Fibre von Sigma die notwendige Genauigkeit für anspruchsvolle Aufgaben im Bereich der E-Mobilität. Diese Systeme ermöglichen eine präzise Steuerung der Schweißparameter, was zu einer hohen Wiederholgenauigkeit und minimalen Toleranzen führt, typischerweise im Bereich von ±0,1 mm.

Flexibilität und Anpassungsfähigkeit

Unsere Busbar-Schweißsysteme sind mit technologischem Zubehör wie der Schwenkoptik (Swivel Optics) und dem motorisierten Drehantrieb ausgestattet, um eine optimale Anpassungsfähigkeit an unterschiedliche Geometrien zu gewährleisten. Dies ermöglicht die Bearbeitung komplexer Formen und trägt zur Effizienz in der Fertigung bei. Die Flexibilität dieser Systeme erlaubt es, verschiedene Materialkombinationen, einschließlich Kupfer und Aluminium, zu schweißen, was in der Automobilindustrie zunehmend an Bedeutung gewinnt.

Erfahren Sie mehr über die vielseitigen Einsatzmöglichkeiten unserer Anlagen im Bereich Laserschweißen-Anwendungen.

Typische Fügeaufgaben: Stromschienen, Zellverbinder und Terminals

In der E-Mobilität sind Stromschienen, auch als Busbars bezeichnet, zentrale Komponenten, die für die effiziente Energieübertragung innerhalb von Batteriemodulen und Leistungselektronik sorgen. Das Laserschweißen von Busbars bietet hierbei entscheidende Vorteile, insbesondere bei der Verbindung von Kupfer- und Aluminiumwerkstoffen. Diese Materialien werden häufig vernickelt oder verzinnt, um die Leitfähigkeit zu erhöhen und Korrosion zu verhindern. Typische Parameter für das Laserschweißen von Busbars umfassen Laserleistungen im Bereich von 100 bis 500 W und eine Einschweißtiefe von bis zu 1,5 mm, abhängig von der Materialstärke und -zusammensetzung.

Materialien und Oberflächenbeschaffenheit

Kupfer (z. B. Werkstoffnummer 2.0090) und Aluminium sind die am häufigsten verwendeten Materialien für Busbars. Die Oberflächenbeschaffenheit spielt eine entscheidende Rolle bei der Schweißqualität. Vernickelte und verzinnte Schichten müssen gleichmäßig sein, um eine optimale Leitfähigkeit zu gewährleisten. Das Laserschweißen ermöglicht eine präzise Kontrolle der Wärmeeinflusszone (WEZ), wodurch Überhitzung und Materialverformung minimiert werden. Typische WEZ-Breiten liegen im Bereich von 0,2 bis 0,5 mm, was eine hohe Präzision und minimale thermische Belastung des Werkstücks sicherstellt.

Verbindungstypen und Qualitätsmerkmale

Überlappverbindungen sind der Regelfall bei der Verbindung von Busbars. Ein zentraler Qualitätsmaßstab ist der Anbindungsquerschnitt, der sicherstellt, dass die elektrische Verbindung stabil und langlebig ist. Die Anlagen von Sigma Laser, wie die Sidanus Light oder die Sineo Light, bieten präzise Schweißlösungen für Prototypen und Kleinserien, bei denen hohe Genauigkeit erforderlich ist. Die Wiederholgenauigkeit dieser Systeme liegt typischerweise im Bereich von ±0,01 mm, was eine konsistente Qualität der Schweißnähte gewährleistet.

Industrielle Anwendungen

Typische Anwendungen im Bereich der E-Mobilität umfassen die Schweißung von Zellverbindern und Terminals in Batteriemodulen. Die präzise Verarbeitung ist entscheidend, um die Leistungsfähigkeit und Sicherheit der elektrischen Systeme zu gewährleisten. Sigma Laser bietet hierfür spezialisierte Busbar Schweißsysteme, die durch ihre Lasertechnologie eine hervorragende Schweißqualität bei minimalem Energieeinsatz garantieren. Die eingesetzten Laser ermöglichen eine hohe Schweißgeschwindigkeit, die typischerweise bei 1 bis 5 m/min liegt, je nach Material und Schweißanforderung.

Weitere Informationen über die spezifischen Anforderungen und Vorteile des Laserschweißens von Kupfermaterialien können Sie in unserem Blogartikel nachlesen. Für detaillierte technische Daten und Sicherheitsanforderungen beim Einsatz von Lasersystemen verweisen wir auf die IEC 60825-1:2014, die die Sicherheit von Lasereinrichtungen regelt.

Wie werden Mischverbindungen Kupfer–Aluminium beherrscht?

Herausforderungen bei der Verbindung von Kupfer und Aluminium

Das Laserschweißen von Busbars stellt eine anspruchsvolle Aufgabe dar, insbesondere bei der Verbindung von Kupfer und Aluminium. Diese Materialien neigen zur Bildung intermetallischer Phasen, die die mechanischen Eigenschaften negativ beeinflussen und das Risiko eines Sprödbruchs erhöhen können. Für detaillierte Informationen zur Schweißbarkeit verschiedener Metalle besuchen Sie bitte unseren Blogbeitrag.

Beim Laserschweißen von Kupfer und Aluminium ist die Wahl der geeigneten Prozessparameter entscheidend. Typischerweise werden Wellenlängen um 1070 nm verwendet, um eine effektive Absorption in Kupfer zu gewährleisten. Die Wärmeeinflusszone (WEZ) sollte minimiert werden, um die Materialintegrität zu wahren. Die Einhaltung der Normen, wie der DIN EN ISO 4063:2011-09, ist für die Prozesssicherheit unerlässlich.

Strategien zur Reduzierung von Sprödbruchrisiken

Um die Herausforderungen beim Busbars Laserschweißen zu meistern, sind maßgeschneiderte Strategien erforderlich. Eine sorgfältige Werkstoffanordnung und präzise Energieführung sind entscheidend. Durch die Begrenzung der Einschweißtiefe lässt sich die Bildung unerwünschter intermetallischer Phasen minimieren. Diese Techniken sind besonders relevant für die E-Mobilität Lasertechnologie, wo Effizienz und Zuverlässigkeit im Vordergrund stehen.

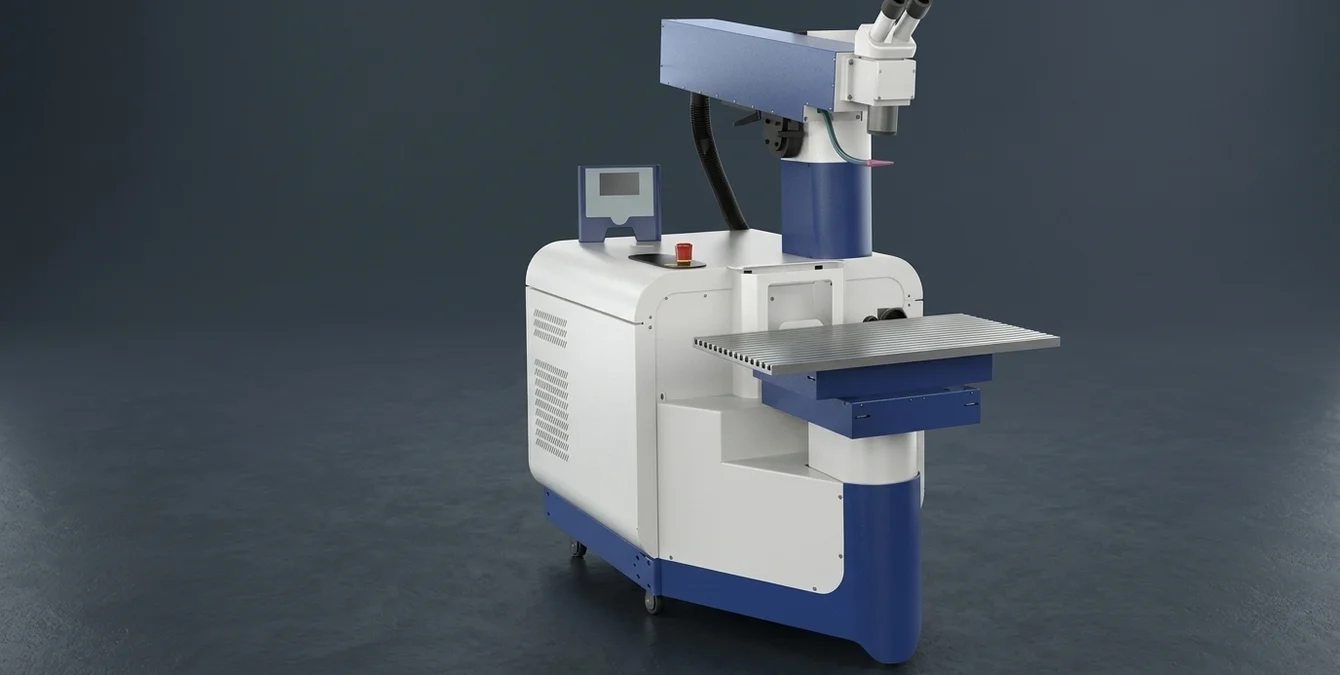

Die Verwendung von gepulsten Lasern mit hoher Spitzenleistung, wie sie in der Sidanus Light mit bis zu 13 kW erreicht wird, ermöglicht eine kontrollierte Energieeinbringung. Dies reduziert das Risiko von Sprödbrüchen erheblich, da die Wärmeeinflusszone präzise gesteuert werden kann.

Optimierte Laserschweißsysteme für die E-Mobilität

Sigma Laser bietet spezialisierte Laserschweißsysteme an, die sich ideal für Prototypen und Kleinserien in der E-Mobilitätsindustrie eignen. Unsere Anlagen wie die Sidanus Light und die Sirius Light sind mit Technologien ausgestattet, die eine präzise Bearbeitung von Busbars ermöglichen. Die Kombination aus hochentwickelten Optiken und moderner Steuerungstechnik gewährleistet, dass die spezifischen Anforderungen an das Laserschweißen von Busbars erfüllt werden.

Die Sirius Light bietet durch ihre Mobilität und Flexibilität eine ideale Lösung für den Einsatz in variablen Produktionsumgebungen. Die Möglichkeit, die Laserparameter wie Pulsdauer und Frequenz präzise zu steuern, ermöglicht eine optimale Anpassung an die spezifischen Anforderungen der E-Mobilität.

Präzision und Flexibilität in der Produktion

Die Anlagen von Sigma Laser, wie die Sineo Light und die Sineo Fibre, bieten eine flexible Plattform für die Umsetzung spezifischer Schweißanforderungen. Branchenführende Unternehmen wie Siemens und ABB setzen auf die Präzision unserer Systeme. Mit der richtigen Werkstoffanordnung und einer optimierten Energieführung minimieren unsere Systeme die Risiken, die mit der Verbindung von Kupfer und Aluminium einhergehen.

Die Sineo Fibre, mit ihrer Fähigkeit, sowohl im gepulsten als auch im CW-Modus zu arbeiten, bietet eine hohe Flexibilität bei der Bearbeitung unterschiedlicher Materialien und Geometrien. Die hohe Wiederholgenauigkeit der Achsensteuerung gewährleistet eine konstante Qualität bei der Serienproduktion.

Qualität und Prüfung: Übergangswiderstand, Anbindung, Porenfreiheit

Im Bereich der E-Mobilität ist das Laserschweißen von Busbars entscheidend für die Effizienz und Langlebigkeit elektrischer Systeme. Die Qualität der Schweißverbindungen beeinflusst direkt den elektrischen Übergangswiderstand und die mechanische Festigkeit. Prüfgrößen wie der elektrische Übergangswiderstand, die Scherzugprobe und das Schliffbild sind unerlässlich, um die Integrität der Schweißnaht sicherzustellen.

Elektrischer Übergangswiderstand

Ein niedriger elektrischer Übergangswiderstand ist entscheidend, um Energieverluste in Busbar-Verbindungen zu minimieren. Der Einsatz präziser Sigma Laser-Anlagen, wie der Sidanus Light oder der Sineo Fibre, schafft eine optimale Anbindung, die den Übergangswiderstand auf ein Minimum reduziert. Typische Werte für den Übergangswiderstand in industriellen Anwendungen liegen im Bereich von wenigen Mikroohm, abhängig von der Materialpaarung und der Oberflächenbeschaffenheit.

Scherzugprobe und Schliffbild

Die Scherzugprobe ist eine wesentliche Methode zur Bestimmung der mechanischen Festigkeit der geschweißten Verbindung. In Kombination mit dem Schliffbild, das die Mikrostruktur der Schweißnaht offenlegt, bieten diese Prüfverfahren eine umfassende Bewertung der Schweißnahtqualität. Weitere Details zu diesen Prüfverfahren finden Sie in unserem Blogbeitrag zur Schweißnahtprüfung. Die Einhaltung der Norm EN ISO 15614 zur Qualifizierung von Schweißverfahren ist hierbei von Bedeutung.

Porenfreiheit und Vermeidung

Poren in Schweißnähten können zu strukturellen Schwächen führen. Sigma Laser-Anlagen sind darauf ausgelegt, Porenbildung durch präzise Steuerung der Schweißparameter zu minimieren. Die Super Pulse Technology (SPT) ermöglicht eine kontrollierte Energiezufuhr, die eine gleichmäßige Wärmeverteilung und damit eine porenfreie Schweißnaht fördert. Typische Parameter für die Laserschweißung von Kupfer, wie sie in Busbars verwendet werden, umfassen eine Laserleistung im Bereich von 300 bis 600 W und eine Einschweißtiefe von bis zu 2 mm, abhängig von der spezifischen Anwendung und Materialdicke Fraunhofer ILT.

Für die Verarbeitung von Kupfer, einem häufig verwendeten Material in Busbars, ist die Anpassung der Laserschweißparameter entscheidend. Eine detaillierte Betrachtung der spezifischen Herausforderungen und Lösungen beim Laserschweißen von Kupfer finden Sie in unserem spezialisierten Blogbeitrag.

Die fortschrittlichen Busbar Schweißsysteme von Sigma Laser bieten die Präzision und Flexibilität, die für Prototypen und Kleinserien in der E-Mobilität erforderlich sind, und setzen Maßstäbe in der Lasertechnologie für elektrische Verbindungen. Die Einhaltung der Sicherheitsstandards gemäß IEC 60825-1 ist bei der Anwendung von Lasereinrichtungen unerlässlich IEC 60825-1:2014.

Welche Anlagentechnik eignet sich für Prototypen und kleine Serien?

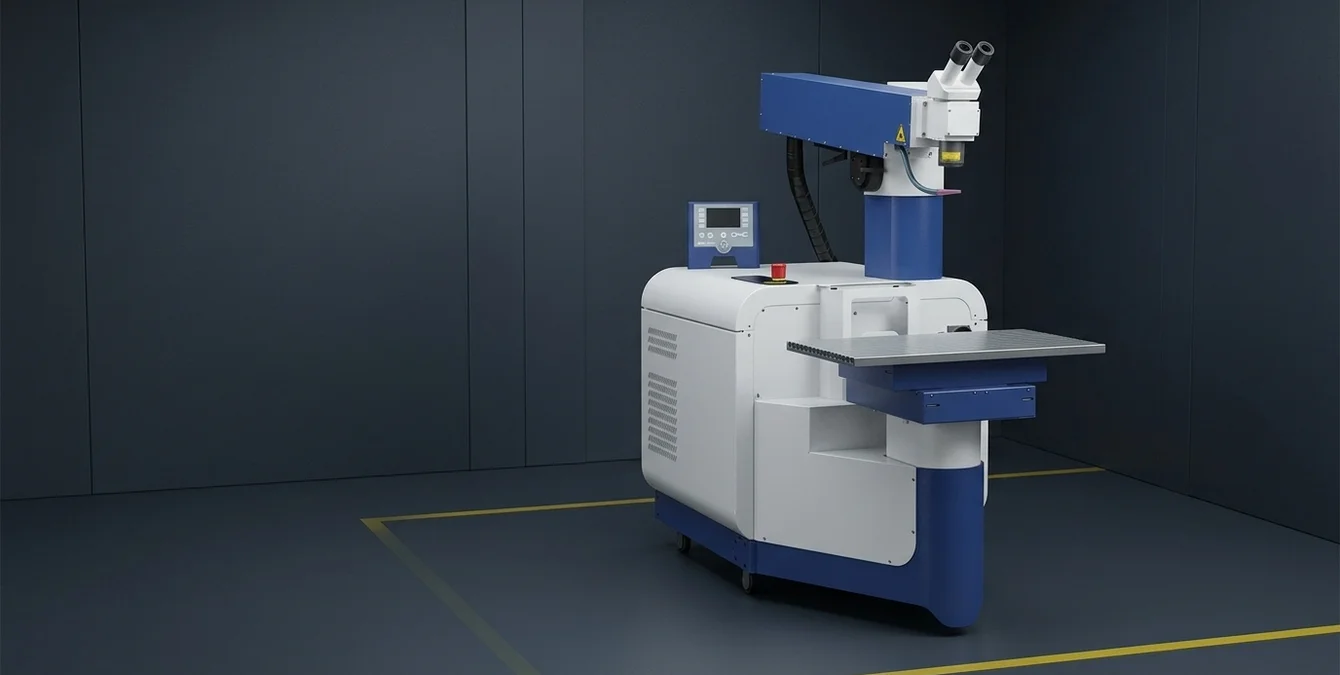

Die Fertigung von Prototypen und kleinen Serien erfordert eine flexible und präzise Anlagentechnik, die sich schnell an unterschiedliche Geometrien und Materialien anpassen kann. Die Fibre-Serie von Sigma Laser, ausgestattet mit Ytterbium-Faserlasern bei einer Wellenlänge von 1070 nm, bietet hier die ideale Lösung. Mit Leistungen von 300 bis 600 Watt und einer Spitzenleistung von 3 bis 6 kW ist sie sowohl für den kontinuierlichen als auch gepulsten Betrieb ausgelegt.

Vorteile der Fibre-Serie für Prototypenfertigung

Dank der präzisen Strahlführung und einem Spotdurchmesser von 0,1 bis 2,0 mm eignet sich die Fibre-Serie besonders für die Herstellung komplexer Prototypen und Kleinserien. Diese Anlagen sind optimal für die Entwicklung und Vorserienfertigung ausgelegt, wo Flexibilität und Anpassungsfähigkeit entscheidend sind. Die 5-Achs-CNC-Technologie ermöglicht es, schnell auf wechselnde Geometrien, wie sie bei Busbars in der E-Mobilität häufig vorkommen, zu reagieren.

Laserschweißen von Busbars in der E-Mobilität

Das Laserschweißen von Busbars ist ein zentrales Anwendungsfeld in der E-Mobilität, das besondere Anforderungen an Präzision und Materialverträglichkeit stellt. Die Anlagen der Fibre-Serie sind in der Lage, Kupfer und andere leitfähige Materialien effizient und mit minimaler Wärmeeinflusszone (WEZ) zu schweißen. Dies macht sie besonders geeignet für Anwendungen, bei denen die Materialintegrität entscheidend ist. Weitere Informationen zu den spezifischen Parametern und Herausforderungen beim Schweißen von Kupfer finden Sie in unserem Blogbeitrag.

Beim Schweißen von Kupferwerkstoffen ist insbesondere die Absorption des Laserlichts bei 1070 nm von Bedeutung, da Kupfer eine hohe Reflexionseigenschaft aufweist. Die präzise Steuerung der Energieeinbringung ist entscheidend, um eine ausreichende Einschweißtiefe zu erreichen, ohne die Materialstruktur zu beeinträchtigen. Typische Einschweißtiefen können je nach Material und Prozessparametern bis zu einigen Millimetern betragen Fraunhofer ILT.

Flexibilität und Anpassungsfähigkeit

Die Fibre-Serie von Sigma Laser bietet durch ihre modulare Bauweise und die Integration von Technologien wie der Schwenkoptik (Swivel Optics) eine hohe Flexibilität. Dies ermöglicht die Anpassung an individuelle Fertigungsanforderungen und die effiziente Bearbeitung von Sonderfertigungen. Die präzise Steuerung durch die Sigomatic Pro gewährleistet dabei eine konstant hohe Schweißqualität.

Die Einhaltung von Sicherheitsstandards, wie sie in der IEC 60825-1:2014 beschrieben sind, ist bei der Integration von Lasersystemen in Produktionsumgebungen von entscheidender Bedeutung, um den sicheren Betrieb zu gewährleisten.

Insgesamt stellt die Fibre-Serie von Sigma Laser eine wertvolle Lösung für Entwicklungsingenieure dar, die im Bereich der E-Mobilität nach zuverlässigen und flexiblen Schweißsystemen für Prototypen und Kleinserien suchen.

Nächste Schritte für E-Mobility-Entwickler

Die Entwicklung von E-Mobilitätslösungen erfordert präzise und zuverlässige Fertigungstechnologien. Beim Laserschweißen von Busbars stehen nicht nur Effizienz, sondern auch die Qualität und Reproduzierbarkeit der Schweißverbindungen im Vordergrund. Durch den Einsatz von Sigma Laser Anlagen, wie der Sidanus Light oder Sineo Fibre, können Entwickler spezifische Schweißmuster an Originalteilen testen, um die optimalen Parameter für ihre Anwendungen zu bestimmen.

Wichtige Kriterien für aussagekräftige Versuche

• Werkstoffpaarung: Die Wahl der richtigen Materialien, wie Kupfer für Busbars, ist entscheidend für erfolgreiche Schweißprozesse. Kupfer erfordert aufgrund seiner hohen Wärmeleitfähigkeit spezifische Laserparameter, um eine ausreichende Einschweißtiefe zu erzielen. Fraunhofer ILT
• Beschichtung: Oberflächenbehandlungen können die Schweißqualität beeinflussen und müssen bei Versuchen berücksichtigt werden. Eine saubere und oxidfreie Oberfläche ist oft Voraussetzung für eine qualitativ hochwertige Schweißnaht.
• Querschnitt: Die Geometrie der Bauteile spielt eine wesentliche Rolle bei der Festlegung der Schweißparameter. Ein homogener Querschnitt ermöglicht eine gleichmäßige Energieeinbringung und reduziert die Gefahr von Schweißfehlern.

Weitere Details zur Integration in das IATF-Umfeld finden Sie in unserem Blogbeitrag über Laserschweißen für Automobilzulieferer.

Für eine umfassende Anwendungsberatung und zur Optimierung Ihrer E-Mobilitätsprojekte mit Sigma Laser Technologien stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie unser Expertenteam für maßgeschneiderte Lösungen.
