Como Escolher uma Máquina de Soldadura Laser: Checklist para Moldistas

Por onde começar: o perfil de reparações da sua oficina

Para otimizar o investimento na escolha de uma máquina de soldadura laser, é fundamental analisar o perfil de reparações da sua oficina. Este perfil determina as especificações essenciais, assegurando que a tecnologia selecionada satisfaz com precisão as necessidades específicas do seu ambiente industrial.

A escolha da máquina e dos parâmetros deve considerar as propriedades específicas de cada material para garantir integridade estrutural e qualidade da soldadura.

Materiais trabalhados e suas implicações

Os aços comuns utilizados em moldes, como o 1.2344 (AISI H13), 1.2343 e o inoxidável 1.2083 (420), apresentam características distintas que influenciam a escolha da máquina de soldadura a laser. Cada material exige ajustes específicos na potência e na tecnologia de soldadura, como a Super Pulse Technology (SPT), para minimizar a zona afetada pelo calor (ZAC) e garantir a integridade estrutural das peças.

Além disso, a compatibilidade com ligas de alumínio e outros metais especiais pode ser um fator decisivo, especialmente em aplicações que requerem uma penetração de soldadura controlada e uma ZAC reduzida. A norma EN ISO 14732 pode ser relevante para a qualificação de operadores, assegurando que o pessoal está devidamente treinado para operar com segurança e eficácia.

Dimensões e pesos dos moldes

A dimensão e o peso dos moldes são fatores determinantes na escolha de um sistema móvel ou estacionário. Para moldes de grandes dimensões, as soluções móveis como a Sineo Light e a Sirius Light — esta última um sistema móvel de Nd:YAG para serviço pesado — permitem intervenções no local, eliminando a necessidade de transporte do molde. Por outro lado, sistemas estacionários, como a Sidanus Light (Nd:YAG), a Sidanus Fibre (fibre laser) e a Siega Fibre, são ideais para aplicações de alta precisão e produção em série, podendo acomodar peças de diversos tamanhos graças à sua capacidade de carga ilimitada e altura máxima de peça até 450 mm.

Os sistemas móveis são particularmente vantajosos quando a acessibilidade ao local de trabalho é limitada ou quando a logística de transporte dos moldes é complexa e dispendiosa. A capacidade de manobra em 360° da Sineo Light, por exemplo, permite uma flexibilidade operacional significativa.

Frequência e precisão das reparações

A frequência das reparações mensais e a precisão exigida, especialmente em arestas de fecho e superfícies texturizadas, influenciam a escolha da tecnologia laser. A capacidade de oferecer um posicionamento fino através de cinemática de 5 eixos é crucial para garantir resultados consistentes. Além disso, a utilização de Swivel Optics pode melhorar a acessibilidade em geometrias complexas.

Para aplicações que requerem alta precisão, como na indústria de moldes, a norma ISO 15614 pode ser aplicada para a qualificação de procedimentos de soldadura, assegurando que os parâmetros de processo são adequados às especificações do projeto.

• Materiais: 1.2344/H13, 1.2343, inox 1.2083/420
• Reparações mensais: alta frequência requer soluções rápidas e eficientes
• Precisão: essencial em arestas de fecho e superfícies texturizadas

Valores referem-se aos modelos da série Light da Sigma Laser, ideais para aplicações de precisão em moldes.

Que potência e energia de impulso são realmente necessárias?

Na reparação de moldes de injeção, a escolha da máquina de soldadura a laser adequada é essencial para garantir a precisão e a qualidade desejadas. Para intervenções que requerem detalhe, como é o caso dos moldes, a potência média da máquina de soldadura a laser varia entre 60 e 500 W nos modelos da série Light da Sigma Laser. Esta gama de potência é ideal para gerir eficazmente a energia de impulso, que pode alcançar até 170 J, com durações de impulso entre 0,5 e 20 ms.

Os sistemas móveis como a Sineo Light, com uma frequência até 40 Hz, são particularmente adequados para aplicações que requerem uma abordagem flexível e precisa. A escolha da máquina deve também considerar a compatibilidade com materiais como o aço 1.2344 (AISI H13), comum na indústria de moldes, onde a integridade estrutural é crítica.

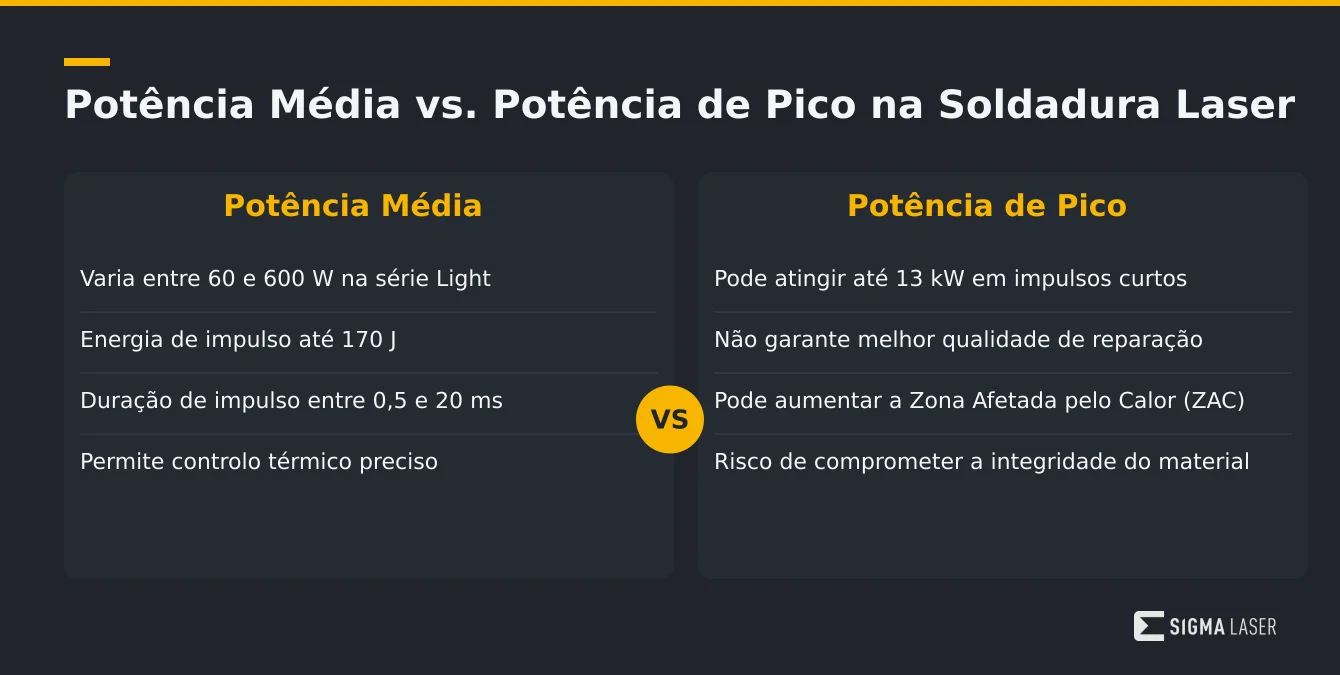

Potência média vs. potência de pico

É importante compreender a diferença entre potência média e potência de pico ao escolher uma máquina de soldadura a laser. A potência média refere-se à quantidade de energia que a máquina pode sustentar ao longo de um período de tempo, enquanto a potência de pico pode atingir até 13 kW em impulsos curtos. No contexto de reparação de moldes, uma potência de pico elevada pode não traduzir-se necessariamente numa melhor qualidade de reparação. O excesso de potência pode aumentar a zona afetada pelo calor (ZAC), comprometendo a integridade do material.

Para aplicações de alta precisão, a norma EN ISO 14732 pode ser relevante na qualificação dos operadores, assegurando que as operações de soldadura a laser são realizadas com competência e segurança.

Porquê escolher uma máquina com potência ajustada?

• Uma potência média controlada permite um melhor controlo térmico e reduz a ZAC, sendo essencial na reparação de moldes complexos.
• A energia de impulso e a duração devem ser ajustadas ao tipo de material, como o aço 1.2344 (AISI H13), para evitar danos estruturais.
• A utilização de tecnologias como a Super Pulse Technology (SPT) proporciona uma entrega precisa de energia, permitindo uma soldadura mais fina e controlada.

Para projetistas e técnicos, a escolha da máquina de soldadura a laser certa é um equilíbrio entre potência média, energia de impulso e as necessidades específicas da aplicação industrial. Compreender estas especificidades técnicas é fundamental para otimizar processos e garantir peças de elevada qualidade.

Finalmente, a norma EN ISO 15614 pode ser aplicada na qualificação de procedimentos de soldadura, garantindo que as operações cumprem os requisitos de qualidade exigidos.

Que spot e que ótica exige a precisão de um molde?

Na indústria de moldes, a precisão é essencial para garantir a qualidade dos produtos finais. A escolha de uma máquina de soldadura a laser adequada, como as oferecidas pela Sigma Laser, pode ser determinante na manutenção de arestas finas e texturas detalhadas. O diâmetro do spot de 0,1 a 2,0 mm nas séries Fibre e de 0,2 a 2,0 mm nas séries Light permite intervenções precisas, minimizando a zona afetada pelo calor (ZAC) e assegurando a integridade do material.

Na prática, a escolha do diâmetro do spot deve considerar o tipo de material e a espessura da peça a ser trabalhada. Em aços de alta liga, como o 1.2344 (AISI H13), um spot menor pode ser preferível para evitar distorções térmicas e manter a precisão dimensional. A ZAC reduzida é particularmente importante em moldes de injeção, onde a integridade das superfícies e das cavidades é crítica para o desempenho do produto final.

Ótica de observação Leica 10×

A observação precisa é assegurada pela ótica Leica 10×, que proporciona uma visualização detalhada do trabalho em curso. Esta capacidade é crucial para processos que requerem alta precisão, como a reparação de moldes de injeção, onde cada detalhe é importante. A ótica orientável (Swivel Optics) permite ajustar o ângulo de visualização sem comprometer a qualidade do trabalho.

O uso de uma ótica de alta qualidade é essencial para garantir a precisão do posicionamento e a repetibilidade do processo, que são fatores críticos na soldadura de precisão. A capacidade de observar o processo em tempo real permite ajustes imediatos, melhorando a eficiência e a qualidade do trabalho final.

Memória de 50 programas

As máquinas da Sigma Laser, como a Sidanus Fibre, oferecem uma memória de 50 programas, facilitando a repetibilidade de processos complexos e a eficiência em aplicações de alta precisão e produção em série. Esta funcionalidade é especialmente vantajosa em ambientes de produção onde a consistência e a velocidade são fundamentais.

A capacidade de armazenar múltiplos programas permite uma rápida adaptação a diferentes tarefas, reduzindo o tempo de preparação e aumentando a produtividade. Esta característica é particularmente útil em operações que envolvem uma variedade de geometrias e materiais, como alumínio e ligas de titânio, comuns na indústria automóvel e aeroespacial.

Para uma compreensão mais aprofundada sobre a escolha entre Nd:YAG e laser de fibra, é importante considerar as especificidades de cada projeto. A escolha da tecnologia deve estar alinhada com as exigências do trabalho, tendo em conta fatores como o tipo de material e a aplicação desejada.

Ao compreender como escolher uma máquina de soldadura laser, os engenheiros podem otimizar processos de fabrico, garantindo a qualidade e a durabilidade dos moldes. A Sigma Laser, com a sua vasta gama de soluções, oferece a flexibilidade necessária para enfrentar os desafios da indústria de moldes.

É importante seguir as diretrizes de segurança fornecidas com o seu sistema; a Sigma oferece formações certificadas para operadores, garantindo que os utilizadores estão preparados para operar as máquinas de forma segura e eficiente.

Eixos, cursos e capacidade de carga: a geometria do molde manda

Na escolha de uma máquina de soldadura a laser para a indústria de moldes, a capacidade de adaptação à geometria do molde é essencial. A tecnologia de 5 eixos (X·Y·Z·C·D) proporciona flexibilidade e precisão na soldadura de moldes complexos, assegurando um posicionamento exato e uma entrega térmica mínima, o que reduz a zona afetada pelo calor (ZAC).

Capacidade de carga e cursos específicos

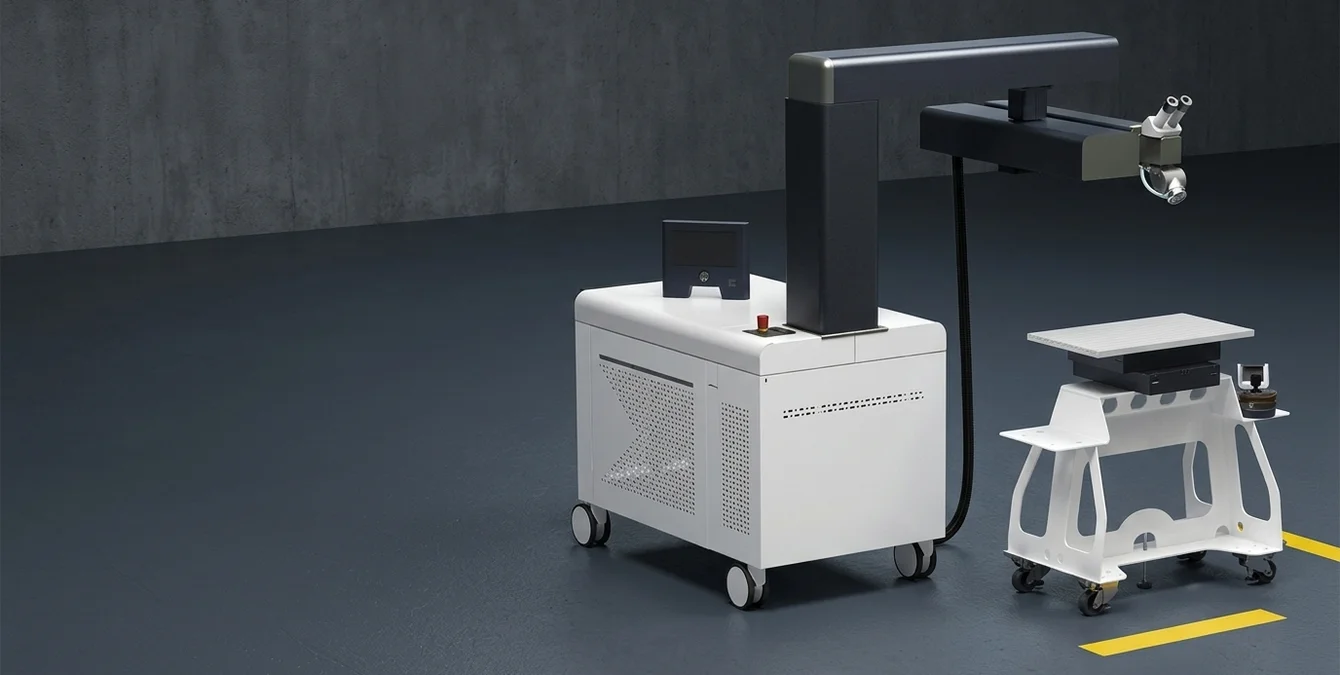

A decisão entre sistemas móveis e estacionários pode influenciar a capacidade de carga e o alcance dos cursos. Por exemplo, a Sineo Light, um sistema móvel, oferece cursos de 600×600×400 mm, permitindo intervenções precisas diretamente no local onde o molde está a ser utilizado. Com capacidade de carga ilimitada, estas máquinas são ideais para moldes pesados, eliminando a necessidade de deslocar os moldes até à máquina.

Com a utilização de lasers de Nd:YAG, como na Sineo Light, é possível alcançar uma penetração de soldadura eficaz em aços de alta liga, como o 1.2344 (AISI H13), frequentemente utilizado na indústria de moldes. A precisão e a capacidade de ajustar parâmetros como a frequência de repetição até 40 Hz permitem uma adaptação precisa às necessidades específicas de cada projeto.

A escolha entre sistemas móveis e estacionários depende do tamanho do molde, acessibilidade e requisitos de precisão.

Vantagens de sistemas móveis e estacionários

• Sistemas móveis como a Sineo Light são adequados para reparações no local, oferecendo flexibilidade e redução de tempos de inatividade.
• Sistemas estacionários como a Siega Fibre proporcionam uma configuração sólida para produções em série, assegurando consistência e precisão em projetos complexos.

A escolha entre uma máquina de soldadura a laser móvel ou estacionária deve considerar a aplicação específica e as exigências geométricas do molde. Cada opção oferece vantagens distintas, dependendo das necessidades do projeto e do ambiente industrial.

Para garantir a conformidade com os procedimentos de soldadura, é recomendada a qualificação de procedimentos de acordo com a norma EN ISO 15614, assegurando que os processos são realizados com os mais altos padrões de qualidade.

Critérios práticos: mobilidade, formação e suporte

Ao escolher uma máquina de soldadura a laser, pesam não só os dados técnicos, mas também os critérios operacionais: a mobilidade do sistema, a qualificação da equipa e o suporte do fabricante ao longo do ciclo de vida do equipamento.

Formação e suporte do fabricante

A Sigma Laser disponibiliza formação certificada de operadores e consultoria de aplicação, além de opções de serviço como garantia alargada e proteção contra rutura de lâmpada nos sistemas Nd:YAG. Siga as diretrizes de segurança fornecidas com o seu sistema; a formação certificada garante que os utilizadores dominam as melhores práticas de operação.

Aplicações industriais e escolha da máquina

Na indústria dos moldes, a escolha de uma máquina de soldadura a laser deve considerar a capacidade de realizar reparações no local, minimizando o tempo de inatividade e a logística associada ao transporte de moldes pesados. As máquinas móveis da Sigma, como a Sineo Light e a Sineo Fibre, oferecem flexibilidade e precisão graças à sua cinemática de 5 eixos.

Para aplicações industriais, é importante considerar a compatibilidade com materiais comuns, como o aço 1.2344 (AISI H13), frequentemente utilizado na indústria de moldes devido à sua elevada resistência ao calor e desgaste. Além disso, a escolha de uma máquina com tecnologia de Super Pulse, disponível em todas as máquinas Sigma, permite controlar a entrega térmica, resultando em cordões uniformes e com baixa distorção.

Os parâmetros típicos de soldadura a laser na indústria incluem potências que podem variar de algumas centenas de watts até cerca de 1 kW, com profundidades de penetração que podem atingir vários milímetros, dependendo do material e das condições de operação. A zona afetada pelo calor (ZAC) é geralmente reduzida, o que minimiza a distorção térmica e preserva a integridade estrutural do molde.

Para garantir a qualidade e a conformidade dos procedimentos de soldadura, a norma EN ISO 14732 é frequentemente aplicada, assegurando que os operadores estão qualificados para realizar soldaduras de alta precisão.

Assistência, formação e peças: o critério que decide a 10 anos

Ao considerar como escolher máquina de soldadura laser para a indústria de moldes, fatores como assistência técnica, formação dos operadores e a disponibilidade de peças de reposição são determinantes para o sucesso a longo prazo. A Sigma Laser oferece um contrato de assistência abrangente, assegurando que os sistemas móveis e estacionários, como a Sineo Light e a Siega Fibre, permanecem operacionais com o mínimo de interrupções.

Contratos de assistência técnica

Um contrato de assistência técnica eficiente garante que as máquinas de soldadura a laser, como a Sidanus Fibre, recebem manutenção regular e intervenções rápidas em caso de falhas. Isto é crucial para manter a produtividade em níveis ótimos e minimizar o tempo de inatividade. As máquinas de soldadura laser, em geral, requerem verificações periódicas para assegurar que os parâmetros de operação, como a potência e a frequência de impulso, se mantêm dentro dos padrões industriais típicos, que podem variar entre 60 W e 500 W para sistemas Nd:YAG, dependendo da aplicação.

Formação certificada de operadores

Operadores bem treinados são essenciais para maximizar o potencial das máquinas de soldadura a laser. A Sigma Laser oferece formação certificada, capacitando os utilizadores para operar sistemas complexos de 5 eixos com precisão, assegurando uma utilização eficiente e segura dos equipamentos. A formação inclui a compreensão dos efeitos térmicos no material, como a zona afetada pelo calor (ZAC), que deve ser minimizada para preservar a integridade estrutural dos moldes de injeção.

Disponibilidade de peças e consumíveis

A disponibilidade de peças de reposição e consumíveis na Europa é vital para garantir que a sua operação não sofra paragens indesejadas. A Sigma Laser mantém um stock abrangente e acessível, conforme detalhado na nossa página de peças de reposição e consumíveis para laser. A escolha de materiais compatíveis, como o aço 1.2344 (AISI H13), é crucial para assegurar a durabilidade e a qualidade da soldadura, especialmente em aplicações de alta precisão.

Ao ponderar o custo total de propriedade (TCO) de uma máquina de soldadura a laser, a escolha entre um equipamento europeu ou de outra origem pode ter implicações significativas, conforme discutido em detalhe no nosso blog. Além disso, a conformidade com normas como a EN ISO 14732, que trata da qualificação de operadores, é um fator importante a considerar na decisão de compra.

Checklist de compra: os pontos a verificar antes de pedir orçamento

Ao considerar a aquisição de uma máquina de soldadura a laser, vários fatores técnicos e operacionais devem ser ponderados para garantir que o investimento satisfaça as necessidades específicas da sua operação. Antes de solicitar um orçamento, avalie os seguintes pontos cruciais:

1. Fonte e potência do laser: Qual é a fonte do laser (Nd:YAG ou fibra de itérbio) e a potência máxima ou impulso que a máquina pode alcançar? Certifique-se de que a potência é adequada para os materiais com que está a trabalhar, como o aço 1.2344 (AISI H13). As máquinas de fibra, como a Sidanus Fibre, oferecem potências até 600 W, adequadas para aplicações de precisão.
2. Ótica e spot: A máquina inclui ótica orientável (Swivel Optics) para uma precisão aprimorada? Qual é o tamanho do spot e como isso afeta a zona afetada pelo calor (ZAC)? As máquinas da Sigma, como a Sineo Light, possuem spots que variam de 0,2 a 2,0 mm, o que permite controlar a ZAC de forma eficaz.
3. Eixos e capacidade de carga: Quantos eixos são controlados e qual é a capacidade máxima de carga da máquina? Sistemas com cinco eixos (X·Y·Z·C·D) oferecem maior flexibilidade e precisão. Todas as máquinas Sigma possuem capacidade de carga ilimitada, garantindo versatilidade em diversas aplicações.
4. Diretrizes de segurança: A formação certificada de operadores está incluída e quais são as diretrizes de segurança fornecidas? A Sigma oferece formação certificada para garantir a operação segura. É essencial seguir as diretrizes de segurança fornecidas com o seu sistema.
5. Assistência técnica e peças de reposição: Qual é o nível de assistência técnica disponível e a facilidade de obtenção de peças de reposição? Garanta que o fornecedor oferece suporte robusto e contínuo. A disponibilidade de assistência técnica local e rápida é crucial para minimizar tempos de inatividade.
6. Demonstração prática: O fornecedor oferece a possibilidade de uma demonstração com um molde próprio? Avaliar a máquina em ação com os seus materiais pode ser determinante para a escolha.

Além destes pontos, considere os fatores de preço que influenciam o custo total de propriedade. Uma análise cuidadosa destes elementos garantirá que escolhe a máquina de soldadura a laser mais adequada às suas necessidades industriais.

Adicionalmente, ao selecionar uma máquina de soldadura a laser, é importante considerar as normas de qualificação de procedimentos, como a EN ISO 14732, que assegura a qualificação de operadores para garantir a qualidade e segurança do processo de soldadura.
