Aços de Moldes e Soldadura Laser: O Guia de Materiais

Porque exigem os aços de moldes um processo de baixa entrega térmica?

Os aços de moldes, fundamentais na indústria de moldes de injeção, requerem cuidados especiais durante a soldadura devido às suas propriedades metalúrgicas. Estes aços, como o 1.2344 (AISI H13), são frequentemente sujeitos a tratamentos térmicos que lhes conferem dureza e resistência ao desgaste, essenciais para a sua função. No entanto, o calor excessivo durante a soldadura pode provocar têmpera indesejada, fissuração e perda de dureza nas proximidades do cordão de soldadura, afetando a integridade do molde.

O uso de aços de moldes em soldadura laser com tecnologias como a Super Pulse Technology (SPT) oferece uma solução eficaz para este desafio. A capacidade de controlo preciso do impulso, operando na gama dos milissegundos, minimiza a zona afetada pelo calor (ZAC), preservando as propriedades mecânicas do material. Este nível de precisão é crucial para evitar danos estruturais e garantir a longevidade do molde.

Os sistemas de soldadura laser, como a Sidanus Light (estacionário) e a Sineo Light (móvel), utilizam tecnologias avançadas de laser Nd:YAG, que permitem uma entrega térmica controlada, minimizando a ZAC e preservando a integridade dos aços de moldes. A precisão de posicionamento é assegurada pela cinemática de 5 eixos, permitindo uma intervenção precisa e controlada.

Benefícios da soldadura laser em aços de moldes

• Redução da ZAC e menor deformação térmica
• Preservação das propriedades mecânicas originais
• Precisão no posicionamento graças à cinemática de 5 eixos
• Capacidade de soldadura em áreas de difícil acesso devido à flexibilidade dos sistemas móveis

Aplicações industriais

A soldadura laser, especialmente com sistemas como a Sidanus Light e a Siega Fibre, permite intervenções diretas nos moldes já montados, eliminando a necessidade de transporte para reparações. Este método é amplamente adotado em indústrias que exigem alta precisão e fiabilidade, como a automóvel e a aeroespacial, onde a integridade dos moldes é crítica para a produção em série.

Os sistemas de soldadura laser da Sigma, como a Sineo Fibre, são ideais para aplicações que requerem alta precisão e controlo térmico, permitindo a soldadura de aços de moldes com eficiência e reduzido impacto térmico. A conformidade com normas como a EN ISO 15614 assegura que os procedimentos de soldadura atendem aos requisitos de qualidade exigidos pela indústria.

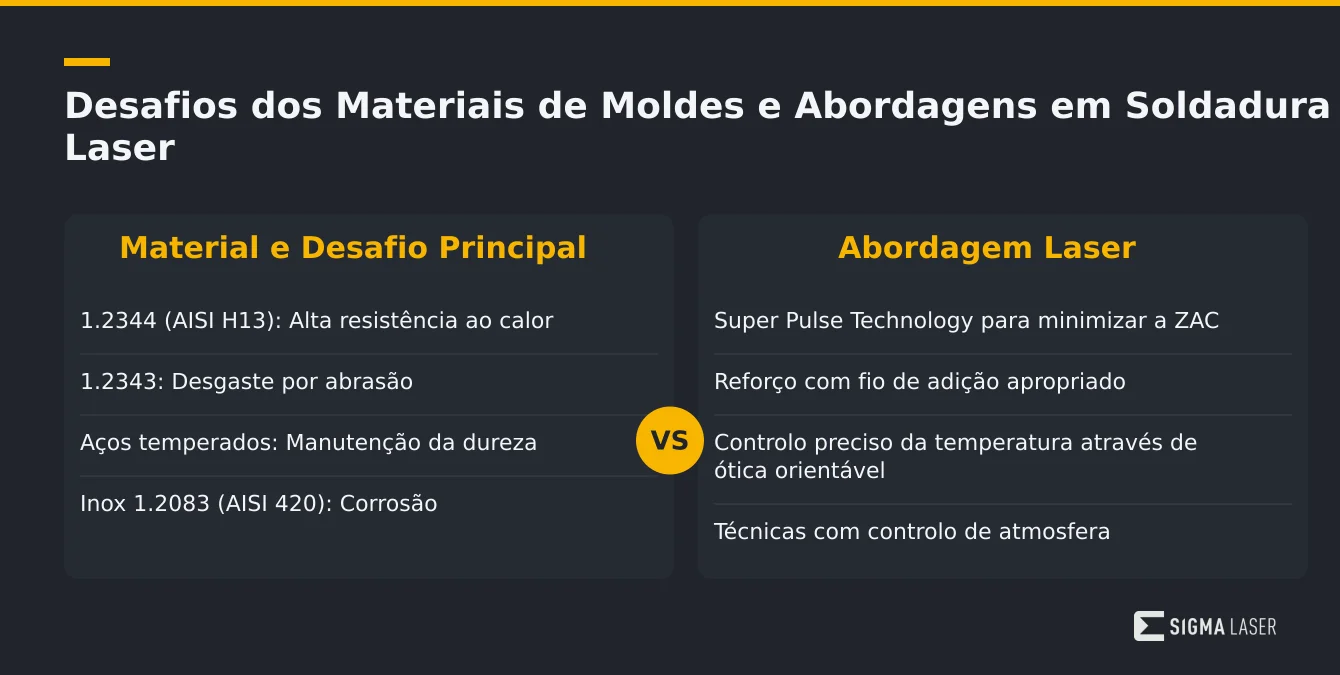

Mapa dos materiais de moldes: desafios e abordagem laser

Na indústria de moldes, a escolha dos materiais adequados é essencial para assegurar a durabilidade e a eficiência dos moldes de injeção. A soldadura laser surge como uma solução versátil para enfrentar os desafios específicos associados a diferentes aços de moldes. A utilização de tecnologias avançadas, como a Super Pulse Technology (SPT), em sistemas como a Sidanus Light e a Siega Fibre, permite otimizar significativamente os processos de reparação e manutenção.

Desafios dos materiais de moldes

Os aços de moldes, tais como 1.2344 (AISI H13), 1.2343 e os aços inoxidáveis como 1.2083 (AISI 420), apresentam desafios distintos que requerem abordagens específicas em soldadura laser. Abaixo, encontra-se uma síntese dos principais desafios e respetivas abordagens:

Abordagens eficazes em soldadura laser

A soldadura laser de aços de moldes exige um entendimento profundo das propriedades dos materiais e das suas reações ao calor. Com sistemas como a Sineo Fibre, é possível realizar intervenções de alta precisão sem comprometer a integridade estrutural dos moldes. Estes sistemas permitem efetuar reparações no local, otimizando o tempo de inatividade e garantindo a continuidade da produção.

Os sistemas de soldadura laser, como os da Sigma, são concebidos para trabalhar com uma variedade de materiais, incluindo aços de alta liga e aços inoxidáveis. A utilização de tecnologias como a Super Pulse Technology assegura uma entrega térmica controlada, minimizando a zona afetada pelo calor (ZAC) e garantindo uma soldadura de alta qualidade com distorção mínima.

Na prática, a soldadura laser permite uma penetração de soldadura que pode variar tipicamente até alguns milímetros, dependendo do material e dos parâmetros de processo. As máquinas da série “Fibre” da Sigma, como a Sidanus Fibre, oferecem frequências até 1000 Hz, permitindo uma soldadura rápida e precisa, essencial para aplicações em que a velocidade e a precisão são críticas.

Para saber mais sobre como a soldadura laser pode beneficiar o seu processo de fabrico, explore as opções disponíveis na aplicação de soldadura laser da Sigma.

1.2344 (H13): o aço de moldes mais soldado

No contexto industrial, o aço 1.2344 (AISI H13) destaca-se como um dos aços de moldes mais frequentemente utilizados na soldadura laser de moldes. Este material é amplamente preferido devido à sua resistência ao calor e ao desgaste, características cruciais na produção de moldes de injeção. Para assegurar a integridade estrutural durante a soldadura, é essencial considerar alguns fatores-chave.

Na soldadura laser, a seleção de parâmetros adequados é crucial para otimizar a penetração e minimizar a zona afetada pelo calor (ZAC). Tipicamente, a potência do laser utilizada em aplicações industriais varia entre algumas centenas de watts a alguns kilowatts, dependendo da espessura do material e da profundidade de penetração desejada. A escolha de um comprimento de onda de 1064 nm é comum em lasers Nd:YAG, como os da série “Light” da Sigma, enquanto os lasers de fibra operam em torno de 1070 nm.

Pré-aquecimento do 1.2344 (H13)

O pré-aquecimento é uma etapa fundamental ao trabalhar com este tipo de aço. Esta prática ajuda a minimizar a formação de fissuras durante o processo de soldadura. Recomenda-se que o pré-aquecimento seja realizado de forma controlada para garantir que as propriedades mecânicas do material não sejam comprometidas.

Para aços como o 1.2344 (H13), o pré-aquecimento geralmente situa-se entre 300°C e 500°C, dependendo da espessura e da complexidade do molde. Este processo é essencial para reduzir tensões térmicas e evitar a formação de fissuras, especialmente em geometrias complexas.

Escolha do fio de adição compatível

A seleção do fio de adição adequado é crítica para maximizar a qualidade da soldadura em aços de moldes com soldadura laser. Os fios de adição devem ser compatíveis com as propriedades químicas e físicas do 1.2344 (H13) para evitar descontinuidades e assegurar uma boa fusão.

Fios de adição com composição semelhante ao material base são frequentemente utilizados para manter a integridade metalúrgica e as propriedades mecânicas desejadas. A escolha do fio de adição deve também considerar a resistência à corrosão e ao desgaste, características importantes para moldes de injeção.

Prevenção de fissuras durante a soldadura

A prevenção de fissuras é um desafio comum na soldadura de aços para soldadura laser. A utilização de tecnologias avançadas, como a Sidanus Light equipada com a Super Pulse Technology (SPT), permite uma entrega térmica precisa, reduzindo a zona afetada pelo calor (ZAC) e promovendo um acabamento de alta qualidade.

A aplicação de normas como a EN ISO 15614 é fundamental para a especificação e qualificação de procedimentos de soldadura, assegurando que as práticas adotadas sejam eficazes e seguras. A qualificação adequada dos operadores, conforme a EN ISO 14732, também é vital para garantir a qualidade e a consistência dos resultados.

Para mais detalhes sobre a soldadura de aços 1.soldadura laser de aço 1.2344 (H13).

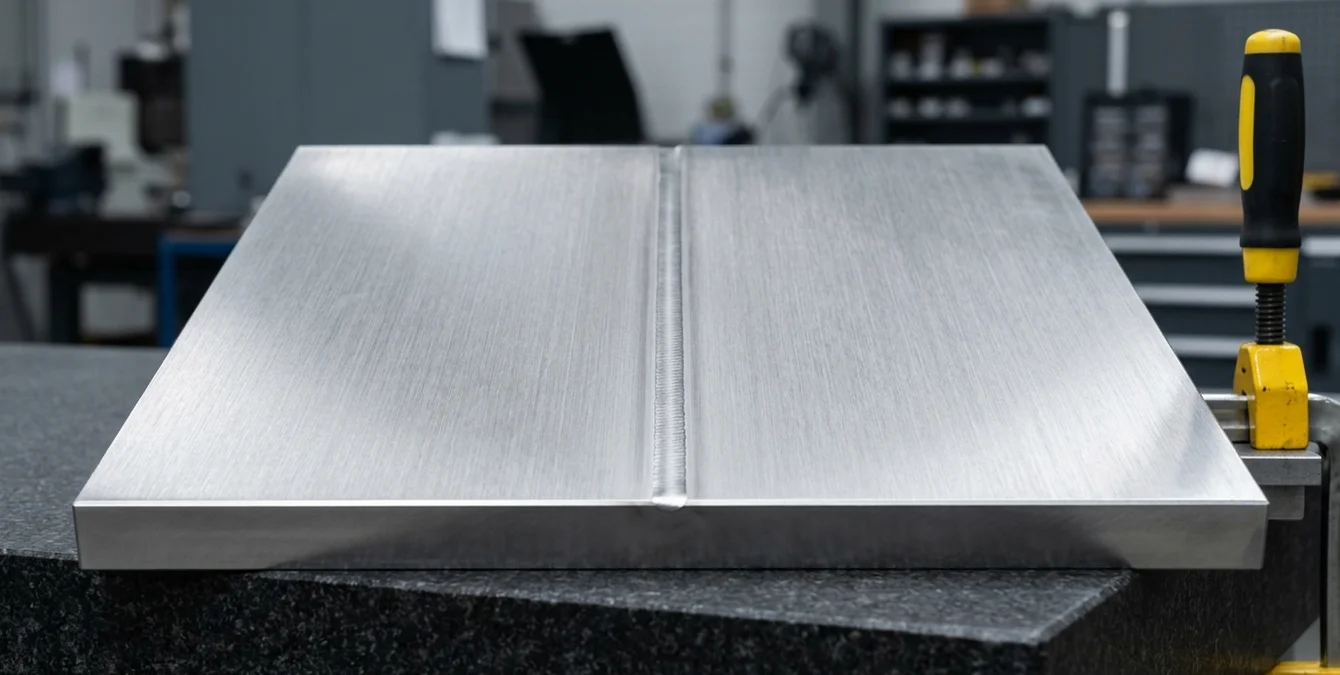

Como soldar aços temperados sem perder a dureza?

Soldar aços de moldes sem comprometer a sua dureza é um desafio que exige um controlo preciso da entrega térmica. A soldadura laser é ideal para este tipo de aplicação, pois permite um impulso controlado que minimiza a zona afetada pelo calor (ZAC), preservando assim a dureza do material junto ao cordão de soldadura.

Características da soldadura laser para aços temperados

• Entrega térmica mínimo e controlado
• Preservação da dureza e integridade estrutural
• Aplicação precisa para moldes complexos
• Compatibilidade com aços de alta resistência, como o 1.2344 (AISI H13)
• Conformidade com normas de qualificação de procedimentos, como a EN ISO 15614

A utilização de tecnologias como a Super Pulse Technology (SPT) em máquinas Sigma, como a Sidanus Light e a Siega Fibre, assegura uma entrega térmica controlada. Isto é particularmente importante para aços como o 1.2344 (AISI H13), frequentemente usados em moldes de injeção.

Soluções para aplicações industriais

Os sistemas móveis e estacionários da Sigma Laser oferecem soluções versáteis para a soldadura de aços para moldes. Seja em intervenções no local com a Sineo Light, ou em operações estacionárias com a Sidanus Fibre, a tecnologia laser proporciona um controlo preciso, essencial para aplicações que exigem alta resistência e durabilidade, como na indústria automóvel e aeroespacial.

As máquinas da Sigma, como a Sineo Fibre, permitem uma frequência de operação até 1000 Hz, o que é ideal para processos que requerem elevada precisão e repetibilidade. A capacidade de alcançar uma penetração consistente e controlada é crucial para manter a integridade dos moldes durante a soldadura. Além disso, a conformidade com normas como a EN ISO 15614 assegura que os procedimentos de soldadura são devidamente qualificados para garantir a qualidade e a segurança do processo.

Fissuras no cordão: porque aparecem e como se evitam?

Na soldadura de aços de moldes, as fissuras no cordão representam um problema crítico que pode comprometer a integridade estrutural dos moldes de injeção. Estas fissuras podem surgir devido a vários fatores, como tensões térmicas, composição do material base e técnicas de deposição inadequadas. Identificar a causa raiz é essencial para implementar medidas preventivas eficazes.

Porque ocorrem fissuras no cordão

As fissuras a frio surgem frequentemente devido à retração durante o arrefecimento, enquanto as fissuras a quente são provocadas por tensões térmicas durante a solidificação. A composição dos aços, como o 1.2344 (AISI H13) e o 1.2738, também influencia a suscetibilidade a fissuras. A zona afetada pelo calor (ZAC) é particularmente vulnerável, pois a rápida variação térmica pode induzir tensões internas significativas.

Os aços de moldes, como o 1.2344 (AISI H13), são frequentemente utilizados devido à sua elevada resistência ao calor e à sua capacidade de manter a dureza a altas temperaturas. No entanto, a presença de elementos como o cromo e o vanádio pode aumentar a tendência para a formação de fissuras, especialmente se a soldadura não for realizada sob condições controladas. A conformidade com normas como a EN ISO 15614 é essencial para garantir a qualificação adequada dos procedimentos de soldadura.

Prevenção de fissuras no cordão

• Pré-aquecimento: A aplicação de calor antes da soldadura reduz o gradiente térmico, minimizando a formação de tensões internas. Este procedimento é particularmente importante para aços de alta liga, onde a variação térmica pode ser mais pronunciada.
• Sequência de deposição: Técnicas de deposição controladas, como a utilização de Super Pulse Technology (SPT) em máquinas como a Sidanus Light, permitem uma distribuição uniforme do calor. Esta tecnologia assegura uma entrega térmica precisa, reduzindo a ZAC e minimizando a distorção.
• Escolha correta de fio de adição: Utilizar fio de adição compatível com o material base pode reduzir o risco de fissuras. Para aços como o 1.2344 (AISI H13), é crucial selecionar um fio que possua propriedades térmicas e mecânicas semelhantes para garantir a continuidade estrutural.

fissuras na soldadura de moldes.

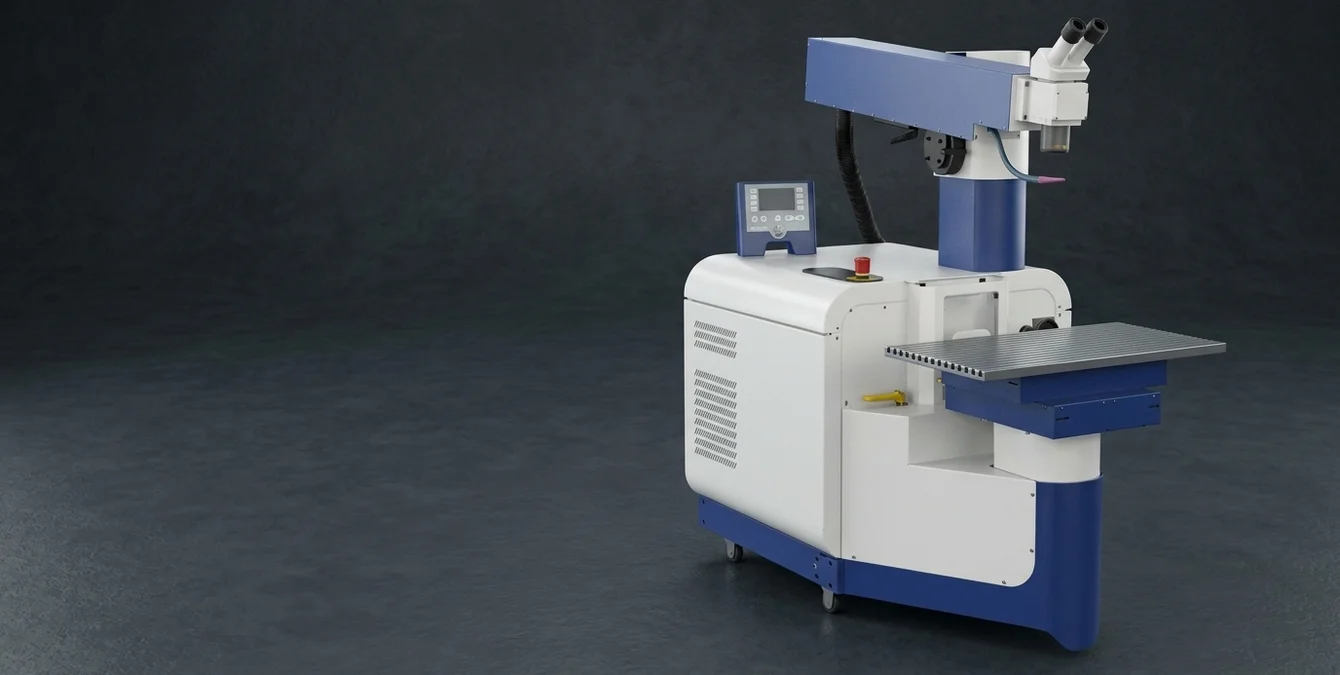

Que fio de adição para que aço?

Na soldadura laser de moldes, a escolha do fio de adição adequado é crucial para garantir a integridade e a durabilidade do depósito. O objetivo é minimizar a zona afetada pelo calor (ZAC) e obter propriedades mecânicas que correspondam ou superem as do material base. Ao selecionar o fio de adição, é importante considerar a compatibilidade com os aços de moldes, como o 1.2344 (AISI H13), 1.2738 e 1.2311, frequentemente utilizados em moldes de injeção.

Os aços de moldes como o 1.2344 (AISI H13) são conhecidos pela sua elevada resistência ao calor e tenacidade, características essenciais para aplicações em moldes de injeção que enfrentam ciclos térmicos extremos. A utilização de fios de adição compatíveis, como aqueles com composição química semelhante, assegura a continuidade das propriedades do material base.

Correspondência entre fio de adição e material

A correspondência correta entre o fio de adição e o material base é essencial para evitar fissuras e garantir um depósito com as propriedades desejadas. A escolha do fio é influenciada pela composição química do aço de moldes e pelas condições de operação do molde. Consulte a tabela de correspondência completa para tomar decisões informadas.

Na prática industrial, a correspondência entre o fio de adição e o aço de moldes deve considerar também a ZAC, que deve ser minimizada para evitar alterações indesejadas nas propriedades do material. A norma EN ISO 15614 fornece diretrizes para a qualificação de procedimentos de soldadura, ajudando a garantir a qualidade e a consistência do processo.

Considerações sobre a dureza final do depósito

A dureza do depósito após a soldadura laser é um fator determinante para o desempenho do molde. A utilização de fios de adição apropriados permite controlar a dureza final, garantindo que o depósito resista a ciclos térmicos e mecânicos severos. Na prática industrial, o equilíbrio entre dureza e tenacidade é ajustado de acordo com a aplicação específica do molde de injeção.

opções de consumíveis.

As máquinas Sigma Laser, como a Sidanus Fibre, oferecem uma precisão elevada na entrega térmica, essencial para controlar a ZAC e garantir a integridade do depósito. Estas máquinas utilizam tecnologia de fibra de itérbio, proporcionando uma soldadura com penetração controlada e mínima distorção térmica, ideal para a indústria de moldes.

Cobre-berílio: soldar postiços condutores de refrigeração

Nos moldes de injeção de alta cadência, a utilização de postiços em cobre-berílio é uma escolha frequente devido à sua excelente condutividade térmica. Estes componentes são cruciais para otimizar a refrigeração e reduzir os tempos de ciclo, aspetos essenciais em ambientes de produção intensiva. A soldadura laser surge como uma solução eficaz para reparar e manter estas peças sem comprometer a integridade do molde.

Vantagens da soldadura laser em cobre-berílio

A soldadura laser em moldes oferece uma série de vantagens quando aplicada a cobre-berílio. A precisão da tecnologia laser, aliada à entrega térmica controlada, minimiza a zona afetada pelo calor (ZAC), preservando as propriedades térmicas do material. Além disso, a flexibilidade dos sistemas de soldadura da Sigma, como a Sineo Fibre e a Sidanus Light, permite adaptações a diferentes geometrias de moldes.

Os lasers de fibra, como os utilizados na Sineo Fibre, oferecem uma penetração precisa e controlada, com frequências até 1000 Hz, o que é ideal para aplicações que requerem alta precisão e baixa distorção térmica. A tecnologia de impulso super (SPT) assegura uma distribuição uniforme do calor, reduzindo o risco de fissuras e deformações no cobre-berílio.

Aplicações industriais

No contexto industrial, a reparação de moldes com aços para soldadura laser é uma prática comum em setores que requerem alta precisão e rapidez. A capacidade de realizar intervenções no local com sistemas móveis como a Sirius Light é particularmente vantajosa para moldes de grandes dimensões, evitando a necessidade de desmontagem e transporte. Além disso, a utilização da Super Pulse Technology (SPT) em todas as máquinas Sigma assegura uma penetração e acabamento superiores.

As máquinas móveis, como a Sirius Light, permitem alcançar áreas de difícil acesso em moldes complexos, graças ao seu alcance até 1830 mm. Esta mobilidade é crucial para operações de manutenção que exigem rapidez e eficiência, especialmente em ambientes de produção contínua.

Conclusão

A escolha da soldadura laser para o cobre-berílio em moldes de injeção é estratégica para manter a eficiência produtiva. A Sigma Laser oferece soluções adaptadas às exigências da indústria com máquinas que garantem precisão, fiabilidade e um excelente desempenho térmico.

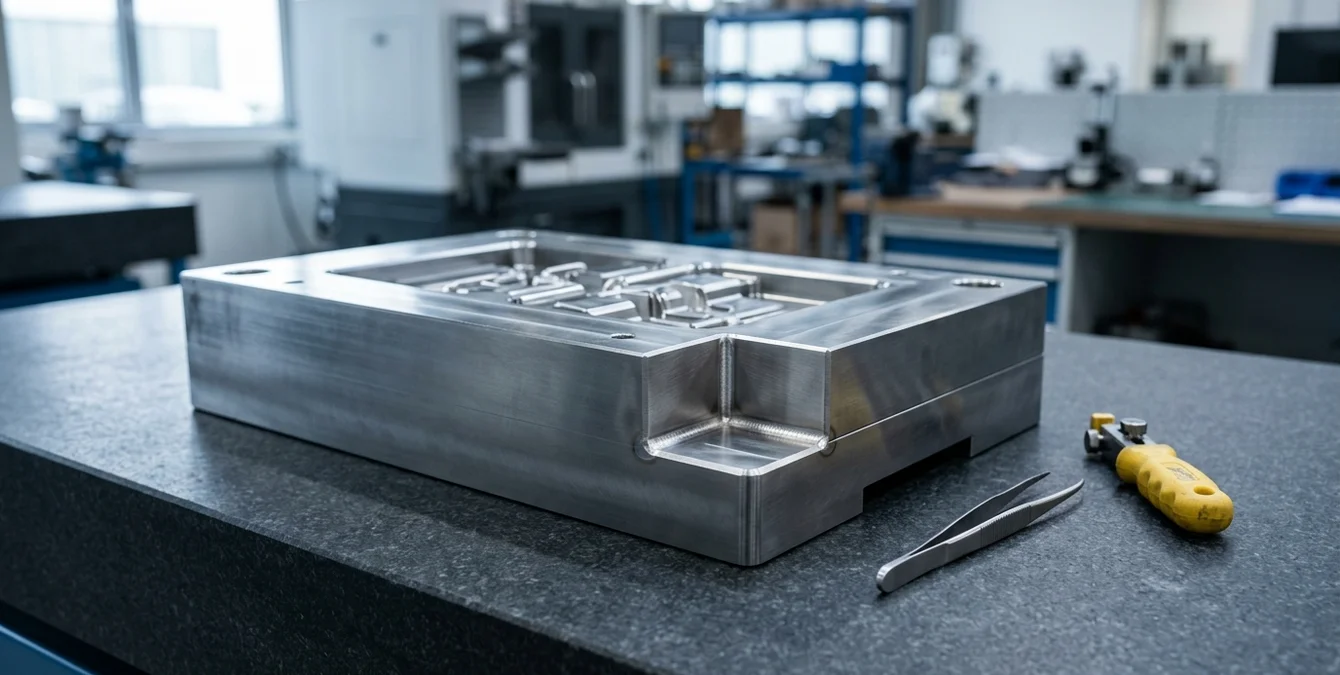

Inoxidáveis em moldes: os sectores médico e alimentar

No fabrico de moldes para os sectores médico e alimentar, a escolha de aços inoxidáveis, como o 1.2083/420, é crucial para evitar problemas de corrosão e manchas, assegurando um acabamento de superfície adequado. Estes aços, frequentemente utilizados em moldes de injeção, são ideais para aplicações que exigem resistência a ambientes corrosivos e um alto nível de higiene.

A soldadura laser moldes com a tecnologia da Sigma Laser, como na Sidanus Light, permite intervenções precisas e controladas, minimizando a zona afetada pelo calor (ZAC) e preservando as propriedades do aço. Esta técnica é essencial para manter a integridade dos aços de moldes durante operações de manutenção e reparação.

Os sistemas de soldadura laser da Sigma, como a Sidanus Light, operam com potências que variam entre 60 e 500 W, com frequências até 40 Hz, proporcionando uma entrega térmica controlada que reduz significativamente a ZAC. A utilização de tecnologia de impulso, como a Super Pulse Technology, permite a realização de soldaduras com uma distorção mínima, mantendo a qualidade superficial dos moldes.

Na soldadura de aços inoxidáveis, como o 1.2344 (AISI H13), a precisão e o controlo térmico são fundamentais para evitar fissuras e alterações microestruturais que possam comprometer a resistência mecânica e a durabilidade do molde. A conformidade com normas como a EN ISO 15614 garante que os procedimentos de soldadura são qualificados para assegurar a qualidade e a repetibilidade dos resultados.

Benefícios dos aços inoxidáveis em aplicações industriais

• Elevada resistência à corrosão, essencial para o contacto com substâncias químicas agressivas.
• Acabamento superficial liso, reduzindo a acumulação de resíduos e facilitando a limpeza.
• Durabilidade superior, prolongando a vida útil dos moldes em ambientes de produção exigentes.

soldadura laser em aço inoxidável A precisão é um fator crítico nestes sectores, e a utilização de aços para soldadura laser, como o 1.2344 (AISI H13), pode fazer a diferença em termos de desempenho e fiabilidade.

Descubra também como os aços inoxidáveis são utilizados em moldes para dispositivos médicos, um aspeto vital para assegurar a conformidade com os rigorosos padrões de qualidade exigidos nestes sectores.

Do material ao parâmetro: onde continuar

Na soldadura laser de aços de moldes, a seleção criteriosa dos parâmetros de soldadura é essencial para garantir a integridade estrutural e funcional do molde. A escolha da potência, impulso e foco do laser deve ser ajustada de acordo com as características específicas dos materiais, como aços 1.2344 (AISI H13), 1.2738 e 1.2311, para minimizar a zona afetada pelo calor (ZAC) e preservar as propriedades dos aços para soldadura laser.

Os sistemas de soldadura laser da Sigma, como a Sidanus Light e a Siega Fibre, equipados com a tecnologia Super Pulse Technology (SPT), oferecem flexibilidade na configuração dos parâmetros de soldadura, permitindo adaptações precisas para diferentes aços de moldes. Para intervenções que requerem mobilidade, a Sineo Light proporciona a possibilidade de realizar a soldadura diretamente no local, evitando a necessidade de deslocar moldes pesados.

Os parâmetros de soldadura, como a potência do laser, que pode variar de 60 a 500 W para sistemas Nd:YAG, e a frequência de repetição, até 40 Hz no caso da Sineo Light, são ajustáveis para otimizar a penetração e minimizar a ZAC. A correta configuração destes parâmetros é crucial para a soldadura de aços de moldes, garantindo a integridade do material e a precisão dimensional do molde final.

Para um aprofundamento sobre como ajustar os parâmetros de soldadura a cada tipo de aço de molde, recomendamos consultar os nossos artigos especializados sobre técnicas de soldadura laser e parâmetros de soldadura laser. Estes recursos oferecem uma visão detalhada sobre como otimizar cada etapa do processo e garantir a máxima eficiência e durabilidade nos moldes de injeção.

Adicionalmente, a conformidade com normas como a EN ISO 15614 é fundamental para assegurar a qualidade dos procedimentos de soldadura, garantindo que os processos sejam realizados de acordo com os padrões internacionais de segurança e eficácia.
