Libera la libertad angular con el Eje Y Giratorio

El Eje Y Giratorio es una actualización poderosa para tu sistema de soldadura láser, que añade un grado adicional de movimiento que incrementa significativamente la versatilidad y precisión. Al permitir el cabeceo manual y el movimiento rotativo de la cabeza de soldadura, facilita que los operadores realicen soldaduras en superficies complejas y no horizontales con gran facilidad.

Diseñado para usuarios industriales que trabajan con geometrías de piezas difíciles, este módulo opcional añade una capacidad rotacional de ±30°, permitiendo posicionar la cabeza láser exactamente donde se necesita — ya sea para soldaduras a tope, uniones anguladas o componentes con contornos complicados.

Además de ampliar los grados de libertad en tu sistema láser, el eje Y giratorio garantiza que la calidad y consistencia no se vean comprometidas, incluso en ubicaciones de soldadura muy restringidas o no estándar.

Ya sea que estés produciendo piezas personalizadas, reparando componentes complejos o explorando los límites de la soldadura 3D, el Eje Y Giratorio ofrece una maniobrabilidad y control del operador sin igual sin necesidad de automatización completa.

Acesso rápido às seções:

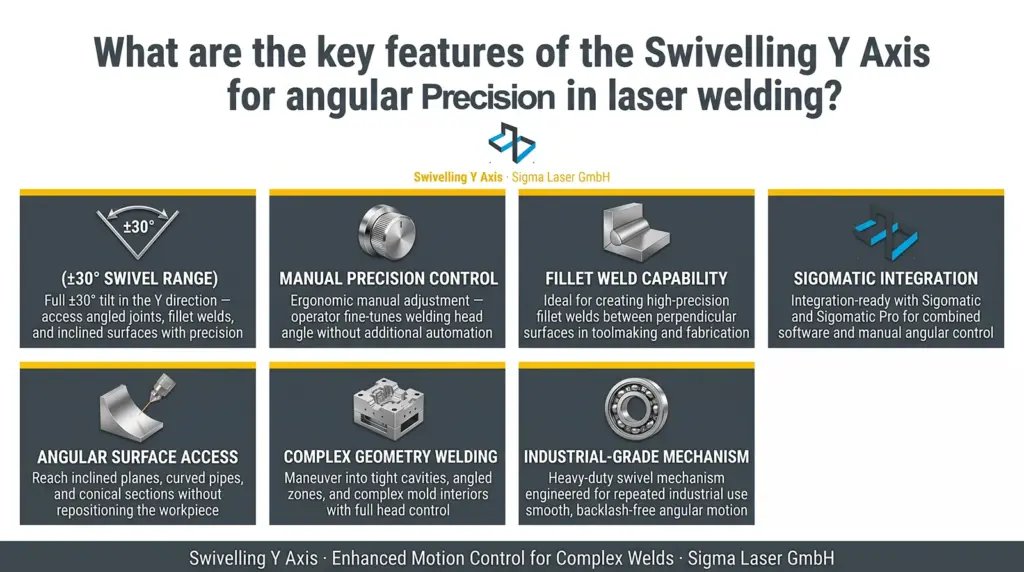

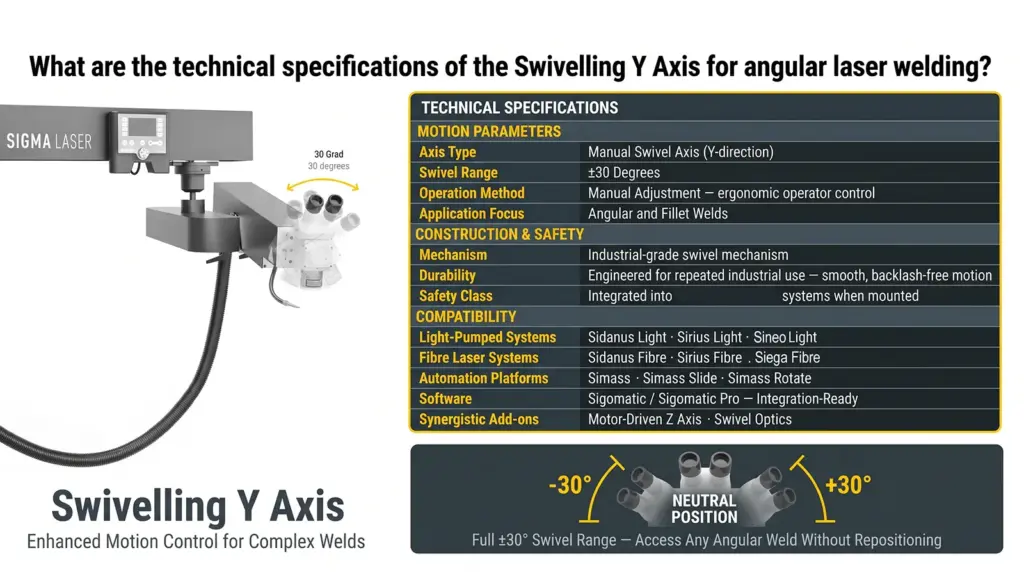

Mejore sus capacidades de soldadura láser con estos precisos atributos técnicos del módulo Eje Y Giratorio:

➤ Tipo de Eje

Eje Giratorio Manual (dirección Y)
Amplía las capacidades de movimiento del cabezal de soldadura láser añadiendo un eje rotatorio operado manualmente.

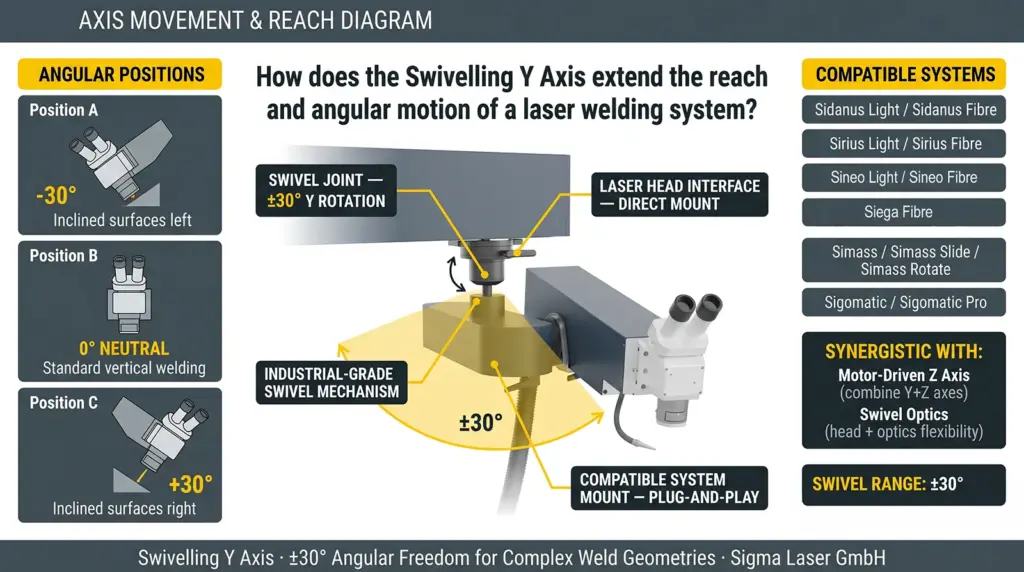

➤ Rango de Giro

±30 Grados
El cabezal de soldadura puede inclinarse hasta 30 grados a cada lado, permitiendo una soldadura flexible en superficies inclinadas o anguladas.

➤ Aplicación Destacada

Soldaduras Angulares y de Filete
Especialmente adecuado para soldar en esquinas, planos inclinados y para crear soldaduras de filete precisas en geometrías complejas.

➤ Método de Operación

Ajuste Manual
Permite al operador controlar con precisión la inclinación mediante controles ergonómicos. No requiere sistema de automatización adicional.

➤ Compatibilidad

Totalmente compatible con Sistemas Láser de Bombeo Lumínico y Láseres de Fibra Sigma
(Consulte la sección de Compatibilidad para la lista completa de unidades compatibles.)

➤ Construcción y Durabilidad

Mecanismo giratorio de grado industrial
Diseñado para una operación manual suave bajo condiciones de uso industrial repetido.

➤ Seguridad

Integrado en sistemas láser seguros Clase 1 cuando está montado
Garantiza que no se comprometa la seguridad general del sistema durante su uso.

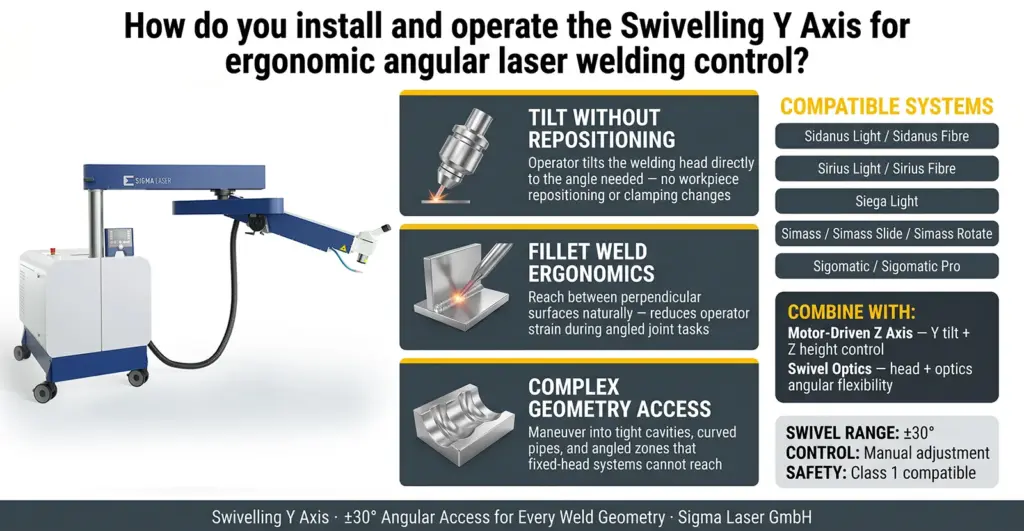

El módulo Eje Y Giratorio está diseñado para una integración sencilla y robusta en una amplia gama de sistemas de soldadura láser Sigma. Su simplicidad mecánica y construcción industrial lo convierten en un componente altamente adaptable tanto para configuraciones estándar como personalizadas.

Sistemas Láser Compatibles:

Tipo de Sistema	Nombres de Modelo	Nivel de Compatibilidad
Sistemas Láser de Bombeo Lumínico	Sidanus Light, Sirius Light, Siega Light	✅ Totalmente Compatible
Sistemas Láser de Fibra	Sidanus Fibre, Sirius Fibre	✅ Totalmente Compatible
Unidades Base de Soldadura Láser	Simass, Simass Slide, Simass Rotate	✅ Totalmente Compatible
Plataformas de Software	Sigomatic, Sigomatic Pro	✅ Listo para Integración
Accesorios Rotatorios	Eje Z motorizado, Ópticas Giratorias	✅ Uso Sinérgico

Nota: El eje Y giratorio se utiliza mejor en conjunto con sistemas de posicionamiento motorizados o semiautomatizados para un mayor control y flexibilidad de soldadura.

Este módulo mejora el rango de movimiento, la precisión de inclinación y la ergonomía de su configuración láser Sigma existente, permitiendo a los usuarios soldar con confianza en distintos ángulos y superficies.

Descubra una nueva dimensión de flexibilidad en la soldadura láser con el Eje Y Giratorio. Diseñado para mejorar el acceso angular y el control de inclinación, este módulo facilita la ejecución precisa y repetible de geometrías de soldadura complejas y uniones de difícil acceso.

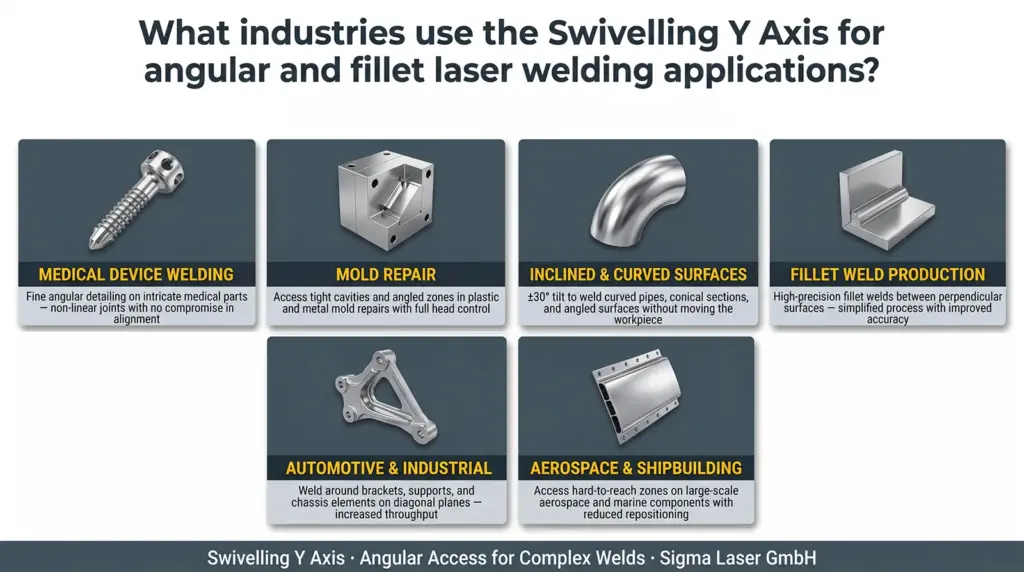

laser welding in medical devices and instruments

Soldadura de Dispositivos Médicos

Las piezas médicas pequeñas y complejas a menudo requieren juntas no lineales. El movimiento giratorio permite un detalle fino sin comprometer la alineación ni el control térmico.

Reparación de Moldes con Geometrías Complejas

La capacidad de maniobrar la cabeza de soldadura en dirección Y la hace ideal para trabajar dentro de cavidades pequeñas o zonas anguladas en reparaciones de moldes de plástico y metal.

Soldadura en Superficies Inclinadas o Curvas

Con la capacidad de inclinación de ±30°, los operadores pueden soldar con precisión en tuberías curvas, secciones cónicas y superficies anguladas sin tener que reposicionar toda la pieza.

laser welding in metal fabrication factory

Creación de Soldaduras de Filete de Alta Precisión

Ideal para generar soldaduras de filete entre superficies perpendiculares, este módulo simplifica el proceso y aumenta la precisión de la soldadura en la fabricación de herramientas y metalurgia.

laser welding in automotive manufacturing

Fabricación de Equipos Automotrices e Industriales

Útil para soldar alrededor de soportes, estructuras o elementos del chasis que involucren planos diagonales y ángulos irregulares, aumentando la productividad y minimizando el tiempo de preparación.

laser welding in aerospace manufacturing

Construcción Naval y Mantenimiento Aeroespacial

Los componentes a gran escala en las industrias aeroespacial y marítima suelen tener zonas de difícil acceso. Este eje permite un acceso de soldadura preciso con una reducción en el reposicionamiento.

El Eje Y Giratorio como herramienta de soldadura giratoria reduce drásticamente el esfuerzo de reposicionamiento, aumenta la velocidad de soldadura y mejora la precisión en zonas angulares e irregulares — un elemento indispensable para industrias que requieren flexibilidad geométrica.

Mejore su sistema de soldadura para satisfacer sus necesidades exactas.

El Eje Y Giratorio está diseñado con modularidad en mente, lo que permite su integración en una amplia variedad de configuraciones de soldadura láser. Ya sea que busque un control ergonómico superior o precisión técnica en aplicaciones específicas, este accesorio puede adaptarse para cumplir con sus requerimientos de flujo de trabajo.

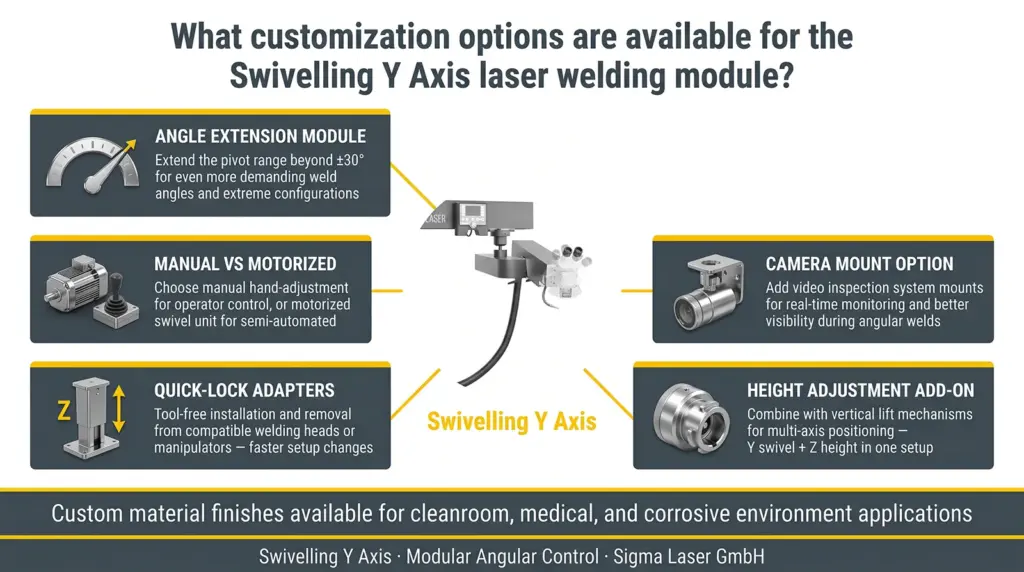

Opciones de Personalización Disponibles:

Módulo de Extensión de Ángulo
Amplíe el rango de pivote más allá de ±30° para acomodar ángulos y configuraciones de soldadura aún más exigentes.
Control Manual vs Motorizado
Elija entre ajuste manual o una unidad giratoria motorizada para flujos de trabajo semi-automatizados.
Montajes Integrados para Cámara
Agregue soportes para sistemas de inspección por video que permitan mejor visibilidad y monitoreo en tiempo real durante soldaduras anguladas.
Adaptadores de Montaje con Sistema de Bloqueo Rápido
Permita una instalación y extracción más rápida sin herramientas desde cabezales de soldadura o manipuladores compatibles.
Accesorio de Ajuste de Altura
Combínelo con mecanismos de elevación vertical para una posición aún más versátil a lo largo del eje Z.
Acabados de Material Personalizados
Solicite recubrimientos o materiales de construcción optimizados para ambientes de sala limpia, aplicaciones médicas o ambientes corrosivos.

Diseñado para la precisión. Ya trabaje con componentes delicados o ensamblajes de alta carga, el Eje Y Giratorio se adapta a sus necesidades productivas únicas.

Respuestas a preguntas frecuentes sobre el Eje Y Giratorio en máquinas automatizadas de soldadura láser

¿Cuál es el propósito del Eje Y Giratorio en sistemas de soldadura láser?

El Eje Y Giratorio introduce un grado adicional de movimiento, permitiendo que la cabeza de soldadura se incline hasta ±30°. Esta flexibilidad facilita la realización de soldaduras en filete y el trabajo en superficies inclinadas o complejas que requieren posicionamiento angular.

¿Es compatible el eje Y giratorio con sistemas manuales y automatizados?

Sí, es compatible tanto con sistemas de soldadura manuales como semiautomatizados. Se puede integrar en diversas configuraciones según el nivel de control y la interacción del operador requeridos.

¿Se puede personalizar el ángulo de rotación más allá de ±30°?

Sí, con el módulo opcional de extensión de ángulo, el rango de movimiento puede ampliarse según las necesidades específicas de la aplicación. Contáctenos para soluciones de ingeniería personalizadas.

¿Requiere capacitación adicional el uso del eje Y giratorio?

Se requiere una capacitación mínima para operadores experimentados. El sistema es intuitivo y está diseñado ergonómicamente, por lo que la mayoría de los usuarios puede adaptarse rápidamente con una breve orientación.

¿Se puede adaptar a sistemas de soldadura láser existentes?

Por supuesto. El eje Y giratorio está diseñado para ser modular y puede adaptarse a sistemas compatibles de Sigma Laser y otras plataformas, dependiendo de las interfaces de montaje.

¿Cuáles son las industrias típicas que se benefician del eje Y giratorio?

Industrias como la fabricación de dispositivos médicos, aeroespacial, electrónica, fabricación de herramientas y moldes, y mecánica de precisión se benefician significativamente debido a la necesidad de soldaduras en ángulo y acceso espacial restringido.

¿Es posible automatizar el movimiento del Eje Y?

Aunque la configuración estándar es manual, existe una variante motorizada para proyectos que requieren control automático del ángulo, especialmente en flujos de trabajo integrados con CNC.

Ya seas nuevo en los módulos de Sigma Laser o busques aprovechar al máximo tu sistema, estas guías cubren desde la instalación hasta flujos de trabajo avanzados de automatización.

En Sigma Laser, nuestro compromiso con la excelencia no termina con la entrega. El Swivelling Y axis incluye una gama completa de servicios posventa diseñados para garantizar un rendimiento óptimo, confianza del operador y valor a largo plazo de tu inversión. Ya sea que seas un pequeño taller o un fabricante multinacional, nuestro ecosistema de soporte mantiene tu producción funcionando sin contratiempos.

Consultoría de optimización de rendimiento

Para clientes con necesidades de alto volumen o aplicaciones complejas, ofrecemos:

Auditoría de procesos
Optimización de la automatización
Macros de software personalizadas
Consultoría en diseño e integración de utillajes

Instalación y puesta en marcha

Nuestro equipo realiza la instalación en sitio, la calibración del sistema y la integración completa en tu espacio de trabajo o línea de automatización existente. Nos aseguramos de que todo esté optimizado desde el primer día, incluyendo verificaciones de seguridad, configuración de software y soldaduras de prueba.

Repuestos y consumibles

Mantenemos un inventario bien abastecido de lámparas de reemplazo, componentes ópticos, unidades de refrigeración y piezas de desgaste. El envío rápido a nivel mundial garantiza un tiempo de inactividad mínimo.

Diagnóstico remoto y soporte global

Desde el mantenimiento preventivo hasta la resolución rápida de problemas, nuestro equipo de servicio global mantiene tu equipo de soldadura láser funcionando con el menor tiempo de inactividad posible mediante visitas en sitio y diagnósticos remotos seguros.

Capacitación de operadores e incorporación al sistema

Programas de formación práctica brindan a tu equipo las habilidades necesarias para operar, mantener y optimizar los sistemas de soldadura láser de Sigma de forma segura y eficiente desde el primer día.

Garantía extendida y protección contra rotura de lámparas

Disfruta de tranquilidad a largo plazo con una cobertura de garantía integral, que incluye protección exclusiva contra rotura de lámparas, para todos los sistemas de soldadura láser bombeados por luz.

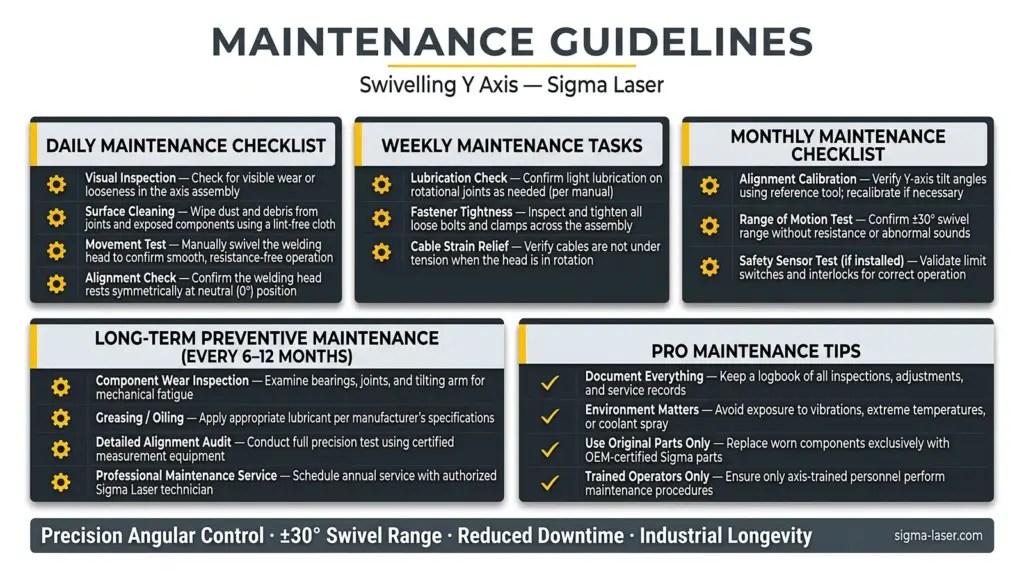

Para mantener un rendimiento óptimo, precisión y seguridad, el Eje Y Giratorio requiere cuidados constantes. El mantenimiento preventivo asegura una larga vida útil, reduce paros inesperados y ayuda a preservar la alineación mecánica y la suavidad del giro.

Lista de Verificación de Mantenimiento Diario

Inspección Visual: Revise desgaste visible o holguras en el conjunto del eje.
Limpieza de Superficies: Limpie polvo y residuos en las articulaciones y componentes expuestos con un paño sin pelusa.
Prueba de Movimiento: Gire manualmente el cabezal para confirmar que gira sin obstáculos.
Chequeo de Alineación: Verifique que el cabezal repose simétricamente en la posición neutra (0°).

Tareas de Mantenimiento Semanales

Revisión de Lubricación: Confirme lubricación ligera en las articulaciones giratorias si es necesaria (consulte el manual).
Ajuste de Sujetadores: Inspeccione y apriete pernos o abrazaderas sueltas.
Aliviador de Tensión en Cables: Asegúrese que los cables no estén sometidos a tensión durante el giro.

Lista de Verificación de Mantenimiento Mensual

Calibración de Alineación: Verifique los ángulos de inclinación en el eje Y con herramienta de referencia y recalibre si es necesario.
Prueba de Rango de Movimiento: Confirme que el rango de inclinación de ±30° se cumple sin resistencia ni ruidos anormales.
Prueba de Sensor de Seguridad (si está instalado): Valide interruptores de límite o sistemas de enclavamiento.

Mantenimiento Preventivo a Largo Plazo (Cada 6–12 Meses)

Inspección de Desgaste de Componentes: Examine rodamientos, juntas y el brazo de inclinación en busca de fatiga mecánica.
Engrase / Lubricación: Aplique lubricante adecuado según recomendaciones del fabricante.
Auditoría Detallada de Alineación: Realice pruebas completas de precisión usando equipo de medición.
Servicio Profesional de Mantenimiento: Programe un servicio anual con un técnico autorizado de Sigma Laser.

Consejos Profesionales para el Mantenimiento

Documente Todo: Mantenga un registro de inspecciones y ajustes realizados.
Ambiente Adecuado: Evite exponer el sistema a vibraciones o temperaturas extremas.
Use Piezas Originales: Reemplace componentes desgastados solo con piezas certificadas OEM.
Capacitación: Asegúrese de que los operadores a cargo del mantenimiento estén entrenados en este eje específico.

Resumen

El correcto cuidado del Eje Y Giratorio garantiza soldaduras precisas en superficies anguladas durante años. Siga esta guía para anticipar el desgaste y mantener la consistencia en el rendimiento en ambientes industriales.

Un marco completo de seguridad para la soldadura láser industrial con componentes de movimiento Garantizar la seguridad del operador y la integridad del sistema es fundamental al trabajar con componentes de movimiento avanzados como el Swivelling Y Axis. Este mecanismo basculante introduce movimiento dinámico en el sistema de soldadura láser, lo que, aunque mejora la flexibilidad y el alcance, también requiere un estricto cumplimiento de los protocolos de seguridad. Desde precauciones mecánicas hasta el manejo adecuado de la exposición láser durante operaciones en ángulo, estas directrices ayudan a reducir riesgos y mantener el cumplimiento de las normas de seguridad industrial. Ya sea que realices mantenimiento rutinario, ajustes de inclinación o integres el eje en tu sistema, seguir las prácticas correctas garantiza una operación fluida, sin incidentes y una mayor vida útil del equipo.

Clasificación de seguridad láser

El eje Z se utiliza dentro de sistemas láser Clase 1 (totalmente cerrados), o de forma opcional en configuraciones abiertas Clase 4 bajo control del operador.
Verifica siempre que el recinto esté correctamente sellado al operar en modo Clase 1.
Los operadores nunca deben ingresar al rango de movimiento de la máquina mientras el eje esté energizado.

Equipo de protección personal (EPP)

Gafas de seguridad láser (específicas para la longitud de onda)
Guantes antiestáticos para manipular cableado o componentes electrónicos
Calzado de seguridad con punta de acero al trabajar cerca de módulos en movimiento
Ropa ajustada para evitar enganches en los sistemas de movimiento

Tarea	EPP recomendado
Operación rutinaria	No se requiere EPP con la carcasa cerrada
Mantenimiento (carcasa abierta)	Gafas de seguridad láser (1064 nm)
Ajustes de configuración de soldadura	Guantes de seguridad, mangas protectoras
Manipulación de componentes pesados	Calzado de seguridad, guantes anticorte
Limpieza o inspección óptica	Guantes antiestáticos y paños aptos para lentes

Requisitos de seguridad del área de trabajo

Mantén una zona despejada de al menos 1 metro alrededor del sistema del eje Z
Asegura un montaje firme y libre de vibraciones de todo el conjunto
Instala luces indicadoras que muestren el estado activo del láser o del movimiento del eje
Los recintos deben incluir puertas con enclavamiento de seguridad

Seguridad eléctrica y del sistema de refrigeración

Solo el personal capacitado debe conectar las fuentes de alimentación
Asegura que la temperatura y humedad ambiente se mantengan dentro de los límites operativos seguros
Los elementos de refrigeración pasivos o activos (si existen) deben mantenerse libres de polvo
Nunca anules fusibles, relés o sistemas de puesta a tierra de seguridad

Advertencias de software y control

Utiliza únicamente el software oficial Sigomatic para el control de movimiento
Referencia el eje (homing) siempre antes de ejecutar un nuevo programa
No interrumpas ni apagues el sistema mientras el eje esté en movimiento
Actualiza el software solo bajo la supervisión del soporte técnico

Procedimientos de emergencia

El botón de paro de emergencia debe estar siempre al alcance del operador
Mantén un extintor de CO₂ cerca para equipos electrónicos y láser
En caso de colisión o bloqueo, apaga inmediatamente la energía principal y revisa la alineación del eje

Capacitación y control de acceso

Solo operadores certificados deben acceder a los controles del sistema
Protege con contraseña el software de control en estaciones compartidas
Mantén disponibles para todo el personal los manuales de seguridad y SOPs actualizados

Resumen de seguridad

La seguridad en sistemas láser con movimiento vertical no es opcional: es un requisito para la precisión, la continuidad operativa y el bienestar del equipo. Sigma Laser recomienda cumplir con la norma ISO 11553 y las normativas locales de seguridad de maquinaria.

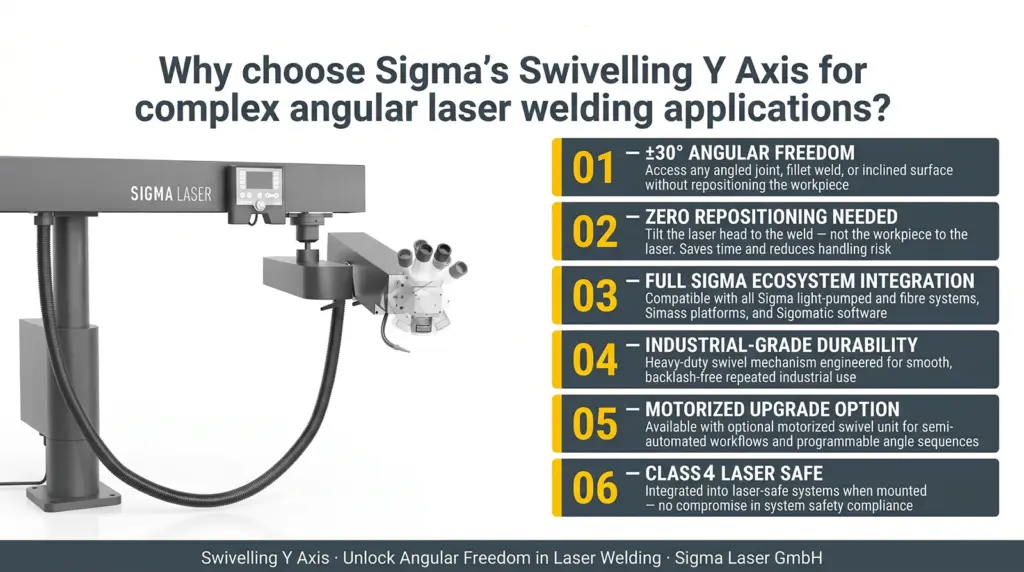

El Eje Y Giratorio mejora significativamente la flexibilidad y productividad en configuraciones de soldadura láser. A diferencia de sistemas con cabezal fijo o de un solo eje, este módulo ofrece control angular en la dirección Y, permitiendo soldaduras de filete, soldadura en superficies inclinadas y mejor acceso a geometrías de difícil alcance.

En comparación con configuraciones tradicionales que requieren reposicionar toda la pieza o fabricar dispositivos complejos, el Eje Y Giratorio ofrece una solución más rápida, ergonómica y precisa, especialmente útil en industrias que demandan soldaduras intricadas como la aeroespacial, fabricación de herramientas y dispositivos médicos.

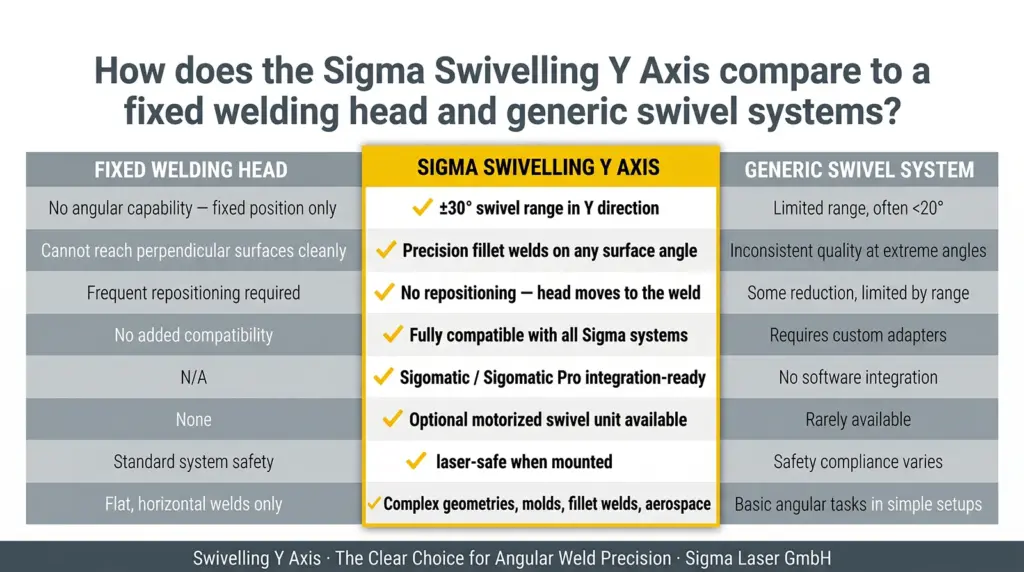

Tabla Comparativa de Características

Característica	Eje Y Giratorio	Sistemas de Soldadura de Cabezal Fijo	Mecanismos de Inclinación Manual
Rango de Inclinación	±30°	Ninguno o limitado	Variable (usualmente < ±15°)
Tipo de Control	Manual o semi-automático	Estático	Manual (con llave o tornillo)
Flexibilidad	Alta – habilita soldaduras anguladas y de filete	Muy limitada	Moderada
Tiempo de Configuración	Bajo – reposicionamiento mínimo	Alto – realineación frecuente	Medio
Ergonomía	Alta – posicionamiento cómodo para el usuario	Pobre – ángulos incómodos	Moderada
Precisión	Alta	Depende del operador	Moderada
Ideal Para	Geometrías complejas, soldaduras inclinadas	Solo soldaduras planas	Soldaduras anguladas ocasionales
Integración	Compatible sin problemas con sistemas láser Sigma	Requiere adaptación	Generalmente externa

Conclusión

Incorporar el Eje Y Giratorio a su sistema de soldadura láser no solo mejora la flexibilidad operativa, sino que también reduce tiempos de inactividad y la fatiga del operador. Es una actualización avanzada para fabricantes que buscan mejorar la calidad de soldadura manteniendo alta eficiencia en distintos tipos y geometrías de piezas.

Maximice la Flexibilidad, Minimice las Limitaciones

En el competitivo entorno industrial actual, la flexibilidad y adaptabilidad son clave para mantenerse a la vanguardia. El Eje Y Giratorio potencia sus capacidades de soldadura láser al permitir movimientos angulares precisos, facilitando el trabajo en geometrías y posiciones de soldadura que los sistemas tradicionales no pueden abordar.

Ya sea que fabrique dispositivos médicos con tolerancias estrictas, construya componentes aeroespaciales con contornos complejos o repare herramientas que requieren soldaduras en múltiples ángulos, este módulo elimina la necesidad de reposicionar frecuentemente las piezas o usar dispositivos complejos.

Beneficios Clave de un Vistazo:

Rango Ampliado de Movimiento: inclinación del cabezal de ±30° para alcanzar superficies anguladas y de difícil acceso sin esfuerzo.
Reducción de Tiempos de Configuración: menos ajustes y cambios de trabajo más rápidos.
Eficiencia Ergonómica: los operadores trabajan con mayor comodidad y precisión.
Integración Plug-and-Play: compatible sin complicaciones con los sistemas láser Sigma para actualizaciones sencillas.
Aplicable en Múltiples Industrias: aeroespacial, fabricación de herramientas, electrónica, medicina y más.

Prepare su Línea de Producción para el Futuro

Con la creciente demanda de mayor personalización y rapidez de producción, el Eje Y Giratorio posiciona su negocio para crecer. Apoya la expansión sin necesidad de costosos reemplazos completos y añade valor tangible a sus operaciones.

Invertir en esta mejora significa menos tiempos muertos, soldaduras de mejor calidad y una ventaja competitiva sólida en cualquier entorno de manufactura de alta precisión.

Contáctenos

Location

Phone

Email

Follow us

Folge uns

Siga-nos

Síganos

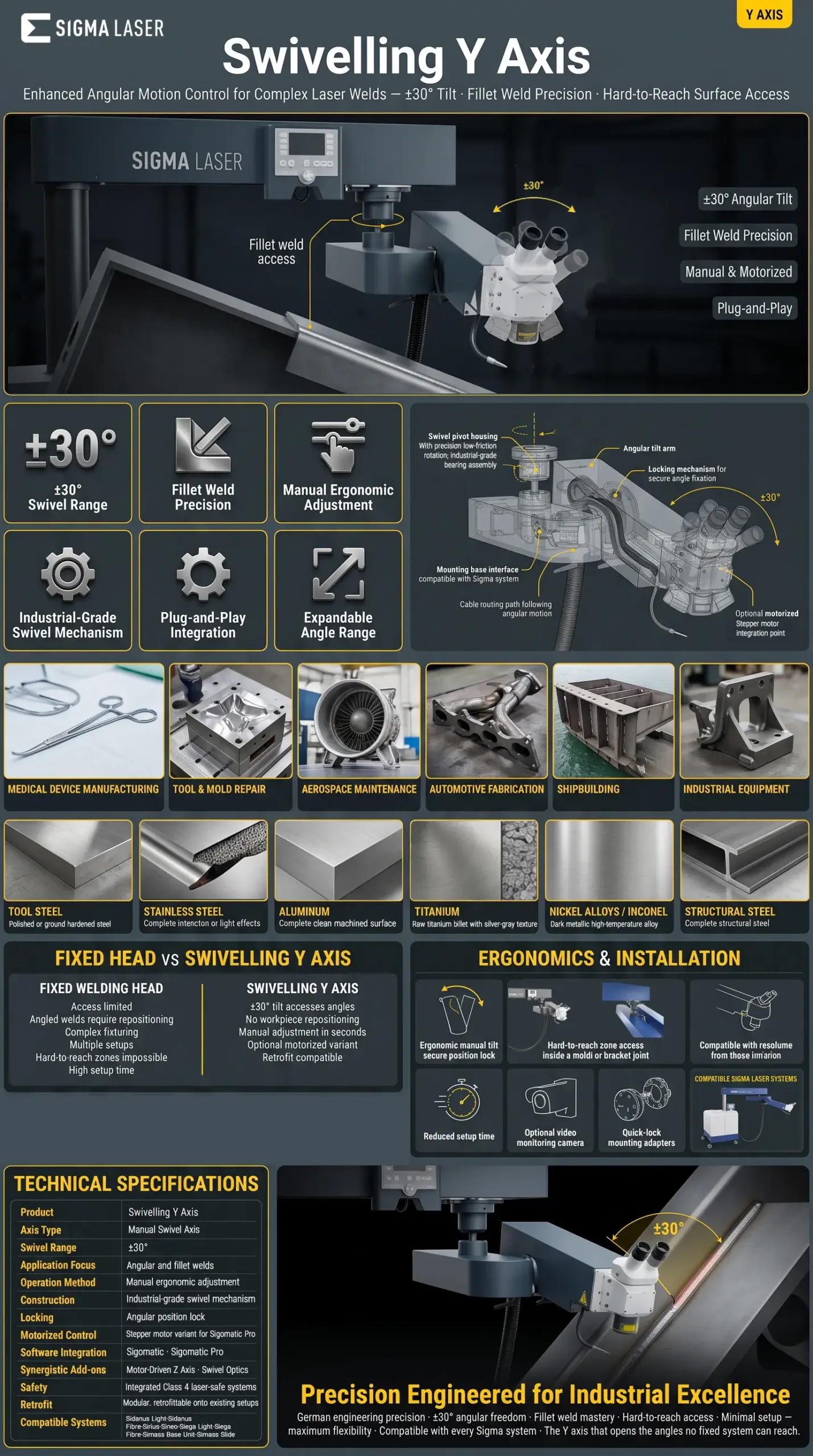

Eje Y Giratorio para Soldadura Láser

Diseñado para tareas de precisiónEspecificaciones técnicas de Eje Y Giratorio para máquinas de soldadura láser
