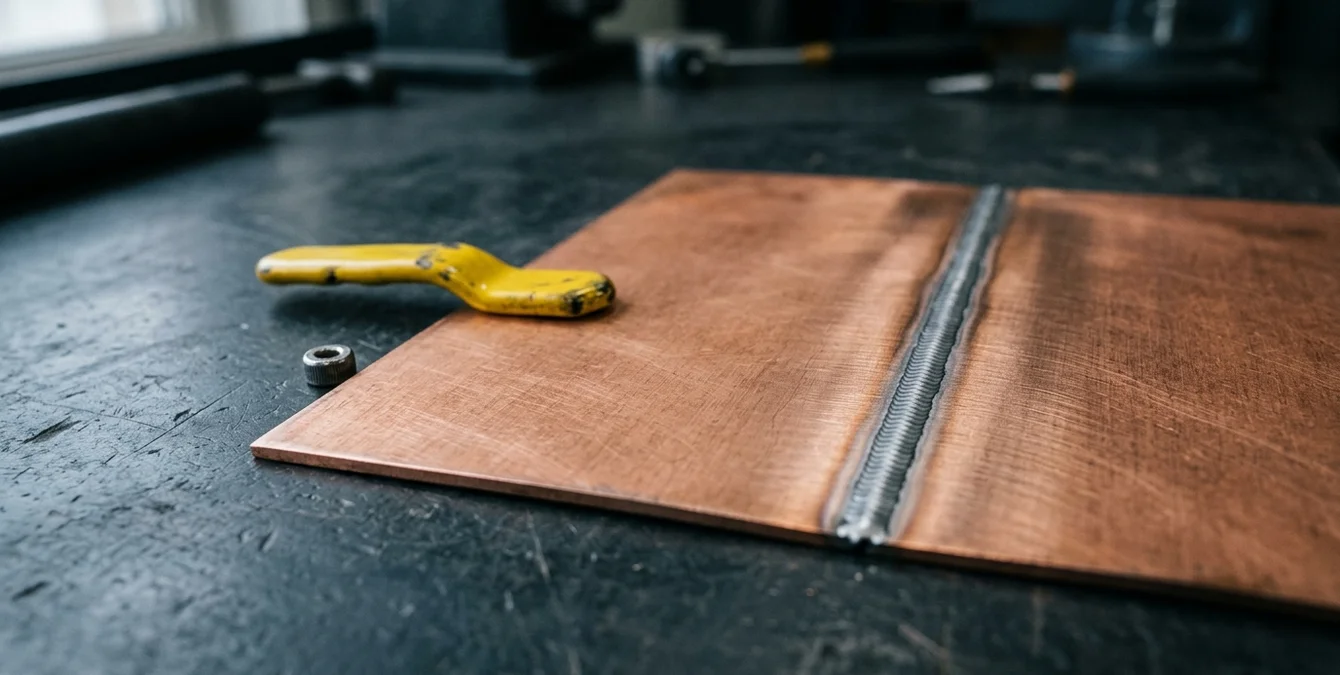

Kupfer laserschweißen: Hohe Reflexion und Wärmeleitung im Griff

Warum reflektiert Kupfer den Laserstrahl so stark?

Beim Kupferlaserschweißen stellt die starke Reflexion des Laserstrahls eine erhebliche Herausforderung dar. Insbesondere bei der Verwendung der Sidanus Fibre mit Pulsspitzenleistungen bis zu 6 kW und einem Spotdurchmesser ab 0,1 mm ist das Verständnis der physikalischen Prozesse entscheidend. Kupfer reflektiert Laserwellenlängen von 1064 nm bis 1070 nm im festen Zustand extrem stark, was zu Energieverlusten und einem instabilen Prozessbeginn führen kann.

Physikalische Grundlagen der Reflexion

Die hohe Reflexion von Kupfer ist auf seine metallische Struktur und die spezifische Wellenlänge des Lasers zurückzuführen. Erst beim Anschmelzen ändert sich die Oberflächenstruktur, was zu einem Absorptionssprung führt. Dies verbessert die Effizienz des Schweißprozesses. Dennoch bleibt die Wärmeleitfähigkeit von Kupfer eine Herausforderung, da sie die Energie schnell aus der Fügezone ableitet und die Einschweißtiefe beeinflusst.

Die Informationsschrift i012 des Deutschen Kupferinstituts beschreibt die spezifischen Herausforderungen und Materialeigenschaften beim Schweißen von Kupfer, die bei der Prozessoptimierung berücksichtigt werden müssen.

Optimierung des Schweißprozesses

• Verwendung von Super Pulse Technology (SPT) zur Optimierung der Energieeinbringung.
• Die Anwendung von ISO 15614-11:2002 für die Qualifizierung von Schweißverfahren kann helfen, die Prozessstabilität zu gewährleisten.

Industrielle Anwendungen und Herausforderungen

In der Industrie, insbesondere in der Elektronik- und Automobilbranche, ist das Kupferlaserschweißen aufgrund der guten Leitfähigkeit und der Materialeigenschaften von Kupfer gefragt. Die Schweißnahtqualität ist jedoch stark abhängig von der genauen Kontrolle der Laserparameter. Für Mischverbindungen, wie Kupfer-Aluminium oder Kupfer-Stahl, erfordern die unterschiedlichen thermischen Ausdehnungskoeffizienten eine präzise Abstimmung der Prozessparameter.

Nur die im Artikel genannten Kupferlegierungen wurden aufgenommen.

Welche Kupferwerkstoffe stehen im Fokus?

Im industriellen Einsatz ist das kupferlaserschweißen besonders relevant für Anwendungen, bei denen hohe elektrische Leitfähigkeit und thermische Eigenschaften entscheidend sind. Insbesondere kommen Cu-ETP (Werkstoffnummer 2.0060), sauerstofffreies Kupfer (OF-Kupfer, Werkstoffnummer 2.0040) und CuCrZr (Werkstoffnummer 2.1293) zum Einsatz. Diese Legierungen werden häufig in Elektroden und Kokillen verwendet, wo die Schweißnahtqualität und die Wärmeleitfähigkeit von Kupfer von zentraler Bedeutung sind.

Besonderheiten der Kupferwerkstoffe

Cu-ETP ist bekannt für seine ausgezeichnete elektrische Leitfähigkeit, während OF-Kupfer aufgrund seines niedrigen Sauerstoffgehalts die Bildung von Poren minimiert, die durch Wasserstoffkrankheit verursacht werden können. CuCrZr bietet zusätzliche Festigkeit durch die Legierungselemente Chrom und Zirkonium, was es für anspruchsvolle Anwendungen geeignet macht.

Laserschweißverfahren für Kupfer

Die Sidanus Fibre und Sineo Fibre Anlagen von Sigma Laser sind aufgrund ihrer präzisen Steuerungsmöglichkeiten und der hohen Wiederholgenauigkeit ideal für das Schweißen von Kupfer geeignet. Diese Maschinen nutzen die Super Pulse Technology, um gleichmäßige, verzugsarme Schweißnähte zu erzeugen und den Wärmeeintrag kontrolliert zu halten.

Abgrenzung zu anderen Materialien

• Reines und niedriglegiertes Kupfer stehen im Fokus.
• Mischverbindungen wie Kupfer-Aluminium oder Kupfer-Stahl werden in einem eigenen Kontext behandelt.

Beachten Sie die mit Ihrer Anlage gelieferten Sicherheitsrichtlinien; Sigma bietet zertifizierte Bedienerschulungen an. Unsere Anlagen, wie die Sidanus Light oder die Sineo Fibre, sind ideal für präzise und wiederholbare Schweißprozesse bei Kupfer geeignet.

Mikroskopvergleich am Beispiel von gasnitriertem Werkzeugstahl: links ohne, rechts mit Super Pulse Technology. Das Prinzip – eine kontrollierte Wärmeeinbringung durch gezielt geformte Impulse – ist auch für das gepulste Schweißen von Kupfer entscheidend.

Alle Werte stammen direkt aus den im Artikel genannten Beispielen und beziehen sich auf die Anwendung von SPT bei Kupfer.

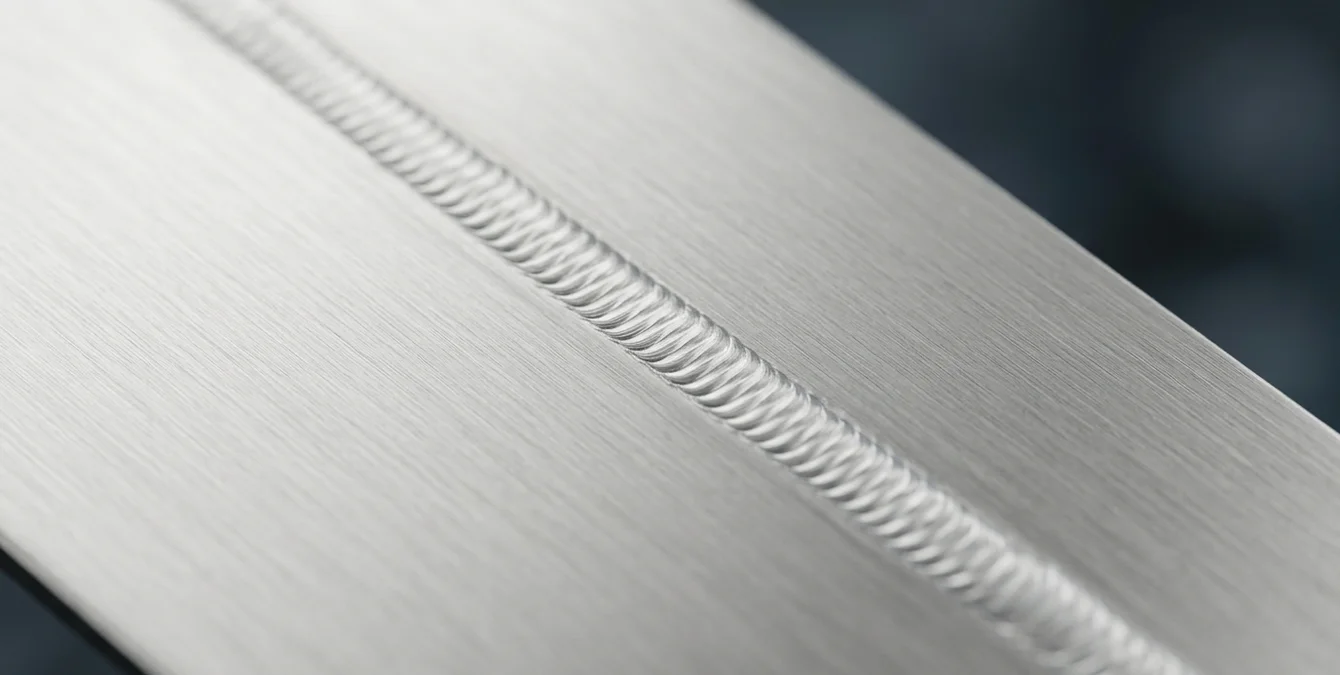

Das gepulste Prozessfenster für reines Kupfer

Beim kupfer Laserschweißen stellt die hohe Wärmeleitfähigkeit von Kupfer eine besondere Herausforderung dar. Ein präzises Schweißverfahren ist erforderlich, um die Qualität der Schweißnaht zu optimieren und Materialverformungen zu minimieren. Kurze Pulse mit hoher Spitzenleistung unterstützen die Einkopplung der Laserenergie in das Material. Typischerweise wird beim Laserschweißen von Kupfer eine Wellenlänge von 1070 nm eingesetzt, wie sie bei Ytterbium-Faserlasern üblich ist.

Pulssteuerung und Energierücknahme

Die Super Pulse Technology (SPT) von Sigma Laser ermöglicht eine gezielte Pulssteuerung, die besonders beim Schweißen von Kupfer Vorteile bietet. Nach der initialen Zündung der Einkopplung wird die Energie kontrolliert zurückgenommen, um Schmelzbadauswürfe zu verhindern. Dies verbessert die Stabilität des Schweißprozesses und reduziert die Bildung von Spritzern. Die Pulsdauer kann dabei – etwa an der Sineo Light – zwischen 0,05 und 50 ms variieren, was eine hohe Flexibilität bei der Anpassung an verschiedene Materialanforderungen ermöglicht.

Kritische Phasen im Schweißprozess

Besondere Aufmerksamkeit erfordert das Einstechverhalten sowie der Nahtbeginn und das Nahtende. Diese Phasen sind entscheidend für die Qualität der Schweißverbindung. Die Einhaltung der Norm EN ISO 15614 für die Qualifizierung von Schweißverfahren ist hier von Bedeutung, um die Prozesssicherheit zu gewährleisten.

Industrielle Anwendungen und Weiterführungen

Die Fähigkeit, Kupfer effizient zu schweißen, ist in der Elektronik- und Automobilindustrie von großem Vorteil. Für Mischverbindungen, wie Cu-Al oder Cu-Stahl, sind spezielle Prozessanpassungen erforderlich. Typische Eindringtiefen beim Laserschweißen von Kupfer liegen im Bereich von wenigen Millimetern, abhängig von der Materialdicke und der eingesetzten Laserleistung.

• Optimierung der Schweißnahtqualität durch präzise Pulssteuerung
• Minimierung von Spritzern und Materialverformungen
• Effiziente Energienutzung bei hoher Wärmeleitfähigkeit
• Anwendungsbereiche: Elektronik, Automotive, Mischverbindungen
• Die Wärmeeinflusszone (WEZ) bleibt durch die kontrollierte Energiezufuhr minimal, was Verformungen reduziert.

Wie gelingen elektrisch leitfähige Verbindungen ohne Porennester?

Beim Kupferlaserschweißen ist es entscheidend, elektrisch leitfähige Verbindungen ohne Porennester zu erzeugen, um den Übergangswiderstand gering zu halten und den tragenden Querschnitt zu maximieren. Poren oder Auswürfe reduzieren den effektiven Querschnitt der Schweißnaht und können die Leitfähigkeit beeinträchtigen.

Nahtgeometrie und Prüfmethoden

Die Wahl der Nahtgeometrie, wie Überlapp- oder Stirnkontakt, beeinflusst maßgeblich die Schweißnahtqualität. Während Überlappverbindungen mehr Raum für Poren bieten, ist der Stirnkontakt für eine gleichmäßige Wärmeverteilung vorteilhafter.

Prüfansätze sollten initial und kontinuierlich angewendet werden, um die Qualität und Integrität der Naht zu gewährleisten. Industrielle Standards wie DIN EN ISO 4063 leisten hier wertvolle Dienste.

Technologische Ansätze für Kupfer

Die hohe Wärmeleitfähigkeit von Kupfer erfordert eine präzise Prozesssteuerung, um die Wärmeeinflusszone zu minimieren. Kurze, hoch dosierte Pulse und eine kontrollierte Energierücknahme am Nahtende reduzieren die Gefahr von Porennestern.

Die Schweißtechniken für Mischverbindungen wie Kupfer-Aluminium und Kupfer-Stahl erweitern die Einsatzmöglichkeiten und bieten zusätzliche Herausforderungen, die jedoch mit den richtigen Technologien gemeistert werden können. Die Anwendung von ISO 15614-11:2002 kann bei der Qualifizierung von Schweißverfahren für Kupferlegierungen hilfreich sein.

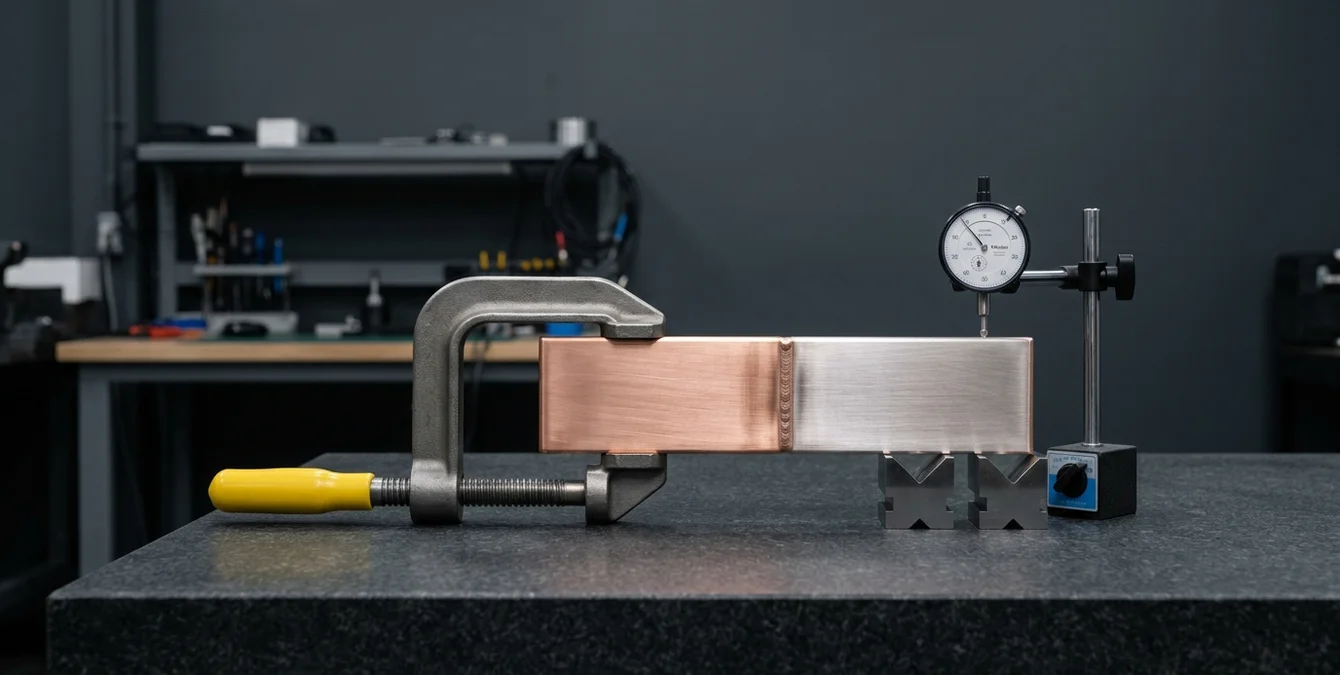

Busbars, Zellverbinder, Kontaktbauteile: Kupfer in der E-Mobilität

In der E-Mobilität spielt das Kupferlaserschweißen eine entscheidende Rolle bei der Verbindung von Busbars, Zellverbindern und Kontaktbauteilen. Die hervorragende Wärmeleitfähigkeit von Kupfer stellt jedoch spezifische Herausforderungen an die Schweißnahtqualität und Prozessführung dar.

Industrielle Anwendungen und technologische Anforderungen

Die Herstellung von elektrischen Verbindungen in Fahrzeugen erfordert präzise und zuverlässige Schweißtechniken. Anlagen von Sigma Laser, wie die Sidanus Light und die Sineo Fibre, ermöglichen durch den Einsatz von Nd:YAG- und Faserlasern eine kontrollierte und qualitativ hochwertige Verarbeitung von Kupferwerkstoffen. Dies ist besonders wichtig, um die thermische Belastung und die Größe der Wärmeeinflusszone minimal zu halten. Typischerweise liegt die Wärmeeinflusszone bei Kupferlaserschweißungen im Bereich von einigen Zehntel Millimetern, abhängig von der Laserleistung und den spezifischen Prozessparametern.

Ein besonderer Fokus liegt auf der Entwicklung von Verfahren für die Verbindung von Mischverbindungen wie Kupfer-Aluminium oder Kupfer-Stahl, die in der E-Mobilität häufig vorkommen..

Prozessführung und Optimierung

Die Optimierung der Prozessführung, insbesondere bei der Verarbeitung von Kupferlegierungen wie Messing (CuZn), ist essenziell für die Qualität der Schweißnähte. Bei der Schweißung von Kupfer ist es entscheidend, die Schweißparameter wie Laserleistung, Fokusdurchmesser und Schweißgeschwindigkeit präzise zu steuern, um eine gleichmäßige Nahtqualität zu erreichen.

Technische Details zu weiteren Werkstoffen finden Sie in unserem Überblick Werkstoffe im Laserschweißen. Die Einhaltung von Standards wie der ISO 15614-11 ist entscheidend für die Qualifizierung der Schweißverfahren und gewährleistet eine gleichbleibende Qualität.

Anlagenwahl für Kupfer: Möglichkeiten und Grenzen ehrlich eingeordnet

Beim Kupferlaserschweißen stehen präzise Verfahren im Vordergrund, die auf die besonderen Eigenschaften von Kupfer abgestimmt sind. Kupfer, bekannt für seine hervorragende Wärmeleitfähigkeit, stellt spezifische Anforderungen an den Schweißprozess.

Technologische Möglichkeiten

Für das Laserschweißen von Kupfer kommen bei Sigma Laser hauptsächlich gepulste Nd:YAG- und Faserlaser-Anlagen mit sub-kW-Durchschnittsleistung zum Einsatz. Diese eignen sich besonders für Fein- und Kontaktschweißungen sowie für dünne Kupfer-Querschnitte. Eine 5-Achs-Kinematik und die Leica-10×-Beobachtungsoptik bieten signifikante Prozessvorteile, indem sie eine präzise Schweißnahtführung gewährleisten.

Grenzen der Technologie

Während blaue Hochleistungsdiodenlaser eine zunehmende Rolle bei der Bearbeitung von hochreflektierenden Materialien spielen, bleibt die Verarbeitung von Dickblech-Kupfer mit den genannten Technologien eingeschränkt. Die Schweißnahtqualität kann bei dicken Materialien aufgrund der hohen Wärmeabfuhr von Kupfer beeinträchtigt werden. Daher sind keine Dickblech-Kupfer-Versprechen sinnvoll.

Die Norm ISO 15614-11 regelt die Qualifizierung von Elektronen- und Laserstrahlschweißverfahren für metallische Werkstoffe – also auch für Kupfer – und ist bei der Planung und Durchführung von Schweißarbeiten zu berücksichtigen.

Praktische Anwendungsfälle

• Feinmechanik: Herstellung von Präzisionsbauteilen aus Kupfer
• Elektronik: Schweißen von Kupferkontakten in Leiterplatten
• Automotive: Reparatur von Kupferkomponenten mit mobilen Systemen wie der Sineo Light

Für Ihre konkrete Kupferaufgabe bietet Sigma Laser Anwendungsberatung an. Beachten Sie die mit Ihrer Anlage gelieferten Sicherheitsrichtlinien; Sigma bietet zertifizierte Bedienerschulungen an.
