Desbloqueie a liberdade angular com o Eixo Y Giratório

O Eixo Y Giratório é uma poderosa atualização para seu sistema de soldagem a laser, introduzindo um grau adicional de liberdade que aumenta significativamente a versatilidade e precisão. Permitindo inclinação manual e movimento rotacional da cabeça de soldagem, ele possibilita a operadores realizar soldas em superfícies complexas e não horizontais com facilidade.

Projetado para usuários industriais que trabalham com geometrias desafiadoras, este módulo opcional adiciona uma capacidade de rotação de ±30°, permitindo posicionar a cabeça do laser exatamente onde é necessário — seja para soldas em filete, juntas anguladas ou componentes com contornos complicados.

Além de expandir os graus de liberdade do seu sistema a laser, o eixo Y giratório garante que a qualidade e consistência não sejam comprometidas, mesmo em posições de solda altamente restritas ou fora do padrão.

Seja na produção de peças customizadas, reparo de componentes intricados ou na exploração dos limites da soldagem 3D, o Eixo Y Giratório oferece manobrabilidade e controle excepcionais para o operador sem necessidade de automação completa.

Acesso rápido às seções:

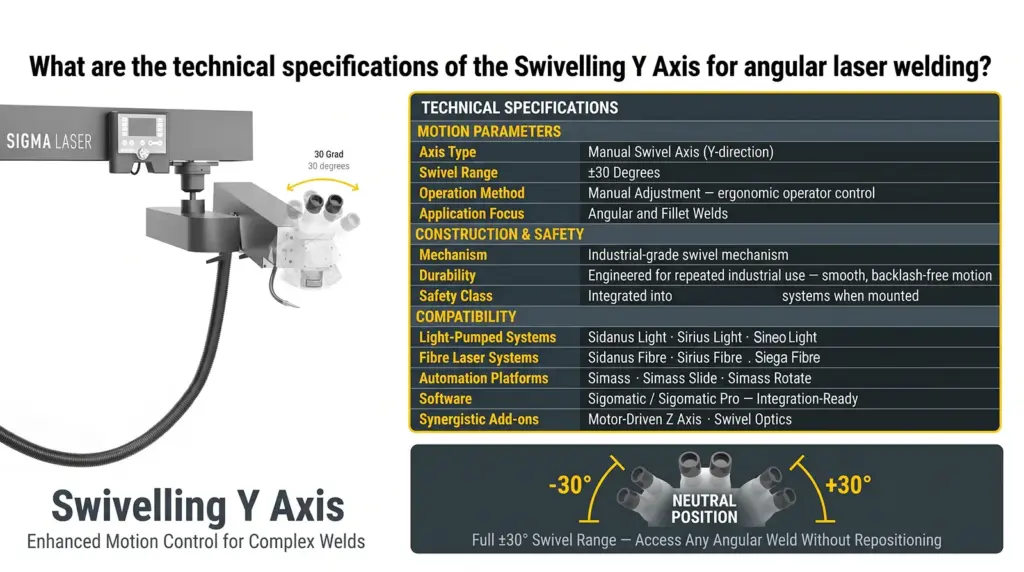

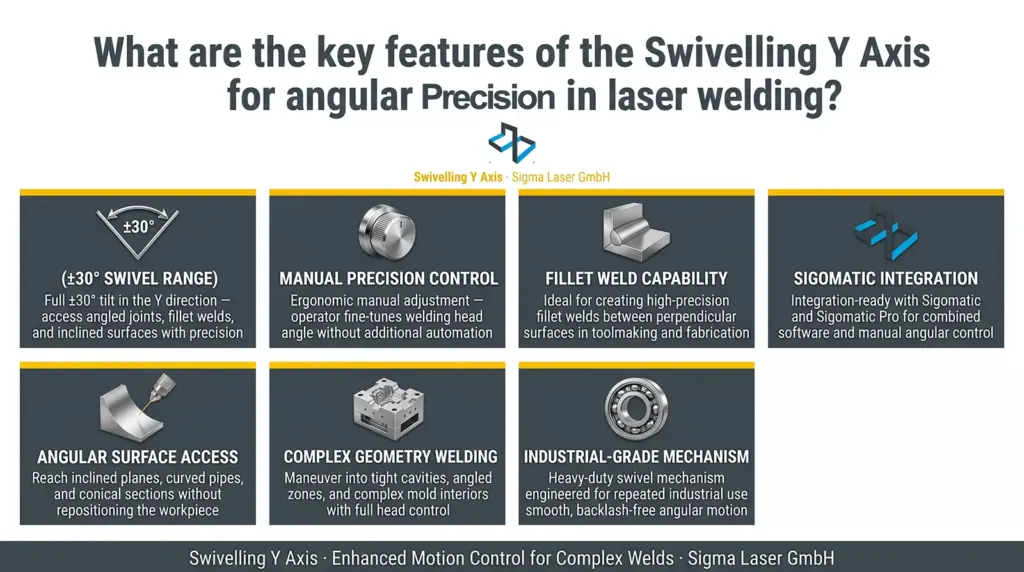

Melhore suas capacidades de soldagem a laser com estas precisas características técnicas do módulo Eixo Y Giratório:

➤ Tipo de Eixo

Eixo Giratório Manual (direção Y)
Amplia as possibilidades de movimentação da cabeça de soldagem a laser ao adicionar um eixo rotativo operado manualmente.

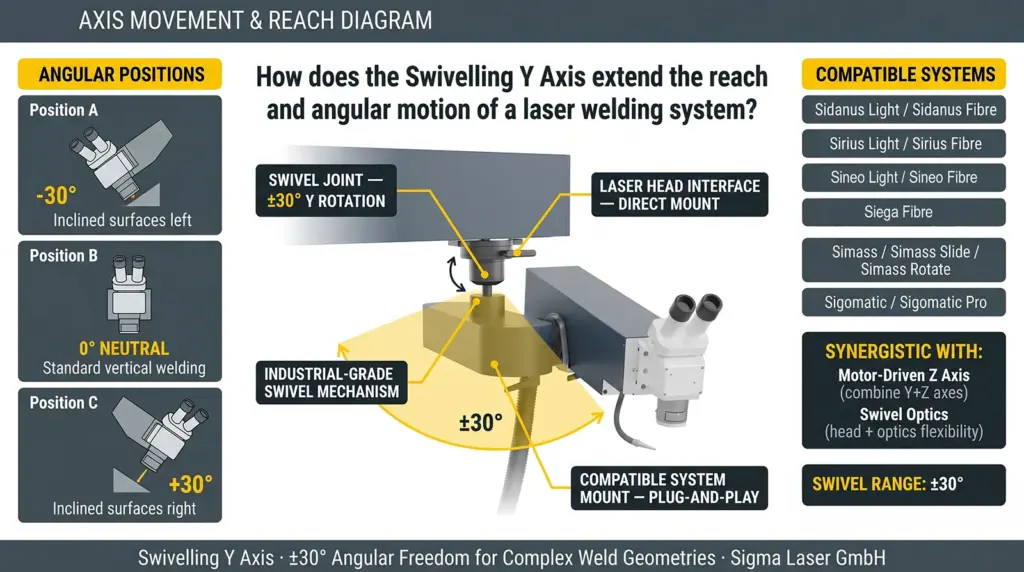

➤ Faixa de Movimento Giratório

±30 Graus
A cabeça de soldagem pode ser inclinada até 30 graus para ambos os lados, permitindo soldagens flexíveis em superfícies inclinadas ou anguladas.

➤ Foco de Aplicação

Soldas Angulares e de Filete
Especialmente indicado para soldagem em cantos, planos inclinados e para criar soldas de filete precisas em geometrias complexas.

➤ Método de Operação

Ajuste Manual
Permite ao operador controlar finamente a inclinação por meio de controles ergonômicos. Não requer sistema adicional de automação.

➤ Compatibilidade

Totalmente compatível com sistemas Sigma de laser bombeado por luz e fibra
(Consulte a seção dedicada para lista completa de unidades suportadas.)

➤ Construção e Durabilidade

Mecanismo giratório de padrão industrial
Projetado para operação manual suave sob condições de uso industrial repetido.

➤ Segurança

Integrado a sistemas seguros de laser Classe 1 quando montado
Garante total segurança do sistema durante o uso.

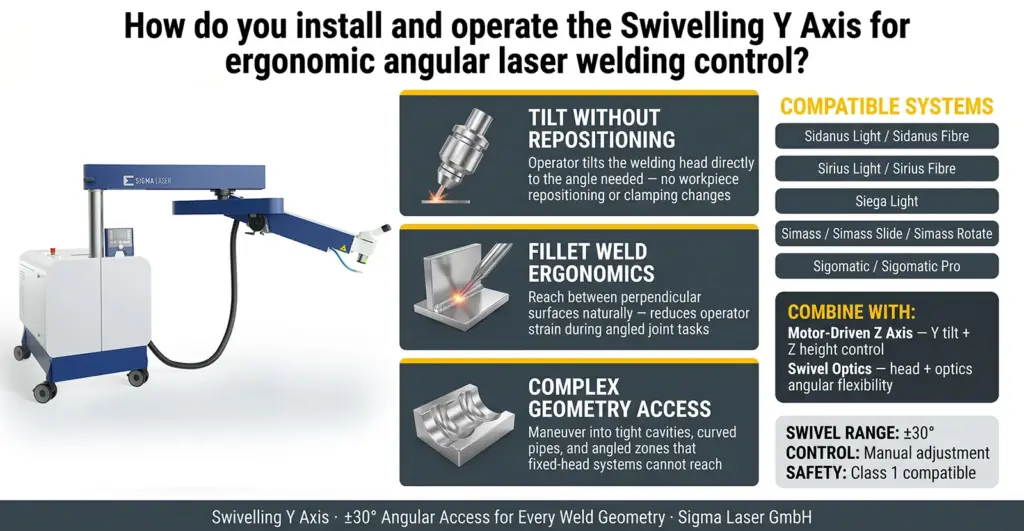

O módulo Eixo Y Giratório foi projetado para integração simples e robusta em uma ampla variedade de sistemas de soldagem a laser Sigma. Sua simplicidade mecânica e construção industrial fazem dele um componente altamente adaptável para configurações padrão e personalizadas.

Sistemas de Laser Compatíveis:

Tipo de Sistema	Nomes dos Modelos	Nível de Compatibilidade
Sistemas Laser Bombeados por Luz	Sidanus Light, Sirius Light, Siega Light	✅ Totalmente Compatível
Sistemas Laser de Fibra	Sidanus Fibre, Sirius Fibre	✅ Totalmente Compatível
Unidades Base de Soldagem a Laser	Simass, Simass Slide, Simass Rotate	✅ Totalmente Compatível
Plataformas de Software	Sigomatic, Sigomatic Pro	✅ Pronto para Integração
Complementos Rotacionais	Eixo Z motorizado, Óptica Giratória	✅ Uso Sinérgico

Nota: O eixo Y giratório é mais eficaz quando combinado com sistemas de posicionamento motorizados ou semi-automáticos para maior controle e flexibilidade na soldagem.

Este módulo aprimora o alcance de movimento, a precisão na inclinação e a ergonomia do seu sistema laser Sigma atual, permitindo soldagens confiantes em vários ângulos e superfícies.

Desbloqueie uma nova dimensão de flexibilidade na soldagem a laser com o Eixo Y Giratório. Projetado para melhorar o acesso angular e o controle de inclinação, este módulo facilita a execução precisa e repetível de geometrias de solda complexas e juntas de difícil alcance.

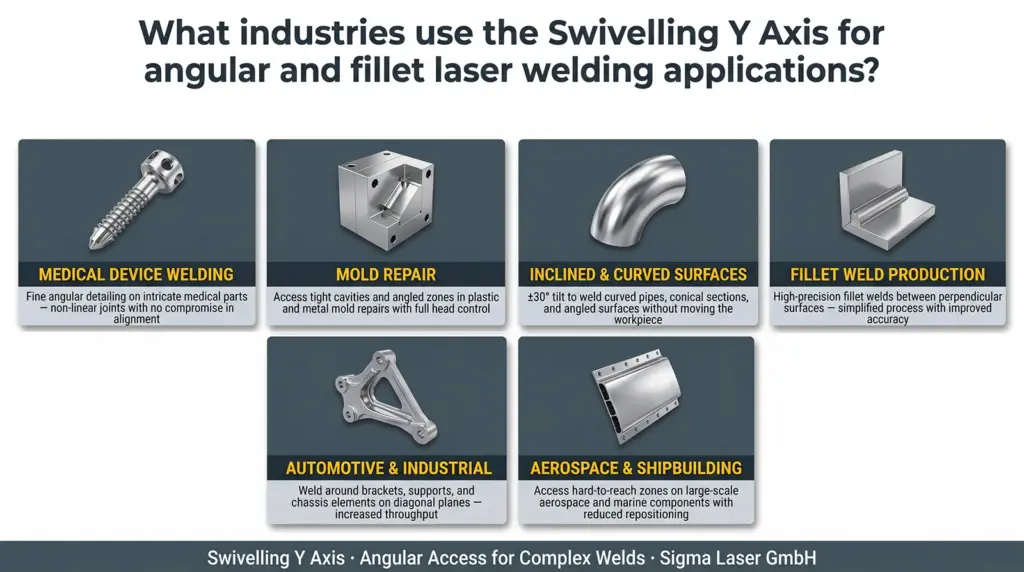

laser welding in medical devices and instruments

Soldagem de Dispositivos Médicos

Peças médicas pequenas e detalhadas frequentemente exigem juntas não lineares. O movimento giratório permite um acabamento preciso sem comprometer o alinhamento ou o controle térmico.

Reparo de Moldes com Geometrias Complexas

A capacidade de movimentar a cabeça de soldagem na direção Y torna o equipamento ideal para trabalhar dentro de cavidades apertadas ou zonas anguladas em reparos de moldes plásticos e metálicos.

Soldagem em Superfícies Inclinadas ou Curvas

Com capacidade de inclinação de ±30°, os operadores podem realizar soldas precisas em tubos curvos, seções cônicas e superfícies inclinadas sem precisar reposicionar toda a peça.

laser welding in metal fabrication factory

Criando Soldas de Filete de Alta Precisão

Perfeito para gerar soldas de filete entre superfícies perpendiculares, este módulo simplifica o processo e aumenta a precisão da solda na ferramentaria e fabricação metálica.

laser welding in automotive manufacturing

Fabricação de Equipamentos Automotivos e Industriais

Útil para soldagem em torno de suportes, fixações ou elementos de chassis que envolvem planos diagonais e ângulos irregulares, aumentando a produtividade e minimizando o tempo de preparação.

laser welding in aerospace manufacturing

Construção Naval e Manutenção Aeronáutica

Componentes de grande porte nas indústrias aeroespacial e naval frequentemente apresentam zonas de difícil acesso. Este eixo permite acesso preciso à solda com reposicionamento reduzido.

O Eixo Y Giratório como ferramenta de soldagem giratória reduz drasticamente o esforço de reposicionamento, acelera a velocidade de soldagem e aumenta a precisão em zonas de solda angulares e irregulares — indispensável para indústrias que exigem flexibilidade geométrica.

Aprimore seu sistema de soldagem para atender exatamente às suas necessidades.

O Eixo Y Giratório foi projetado com modularidade, permitindo integração em uma ampla variedade de configurações de soldagem a laser. Seja para alcançar maior controle ergonômico ou precisão técnica em aplicações específicas, este acessório pode ser adaptado para se adequar ao seu fluxo de trabalho.

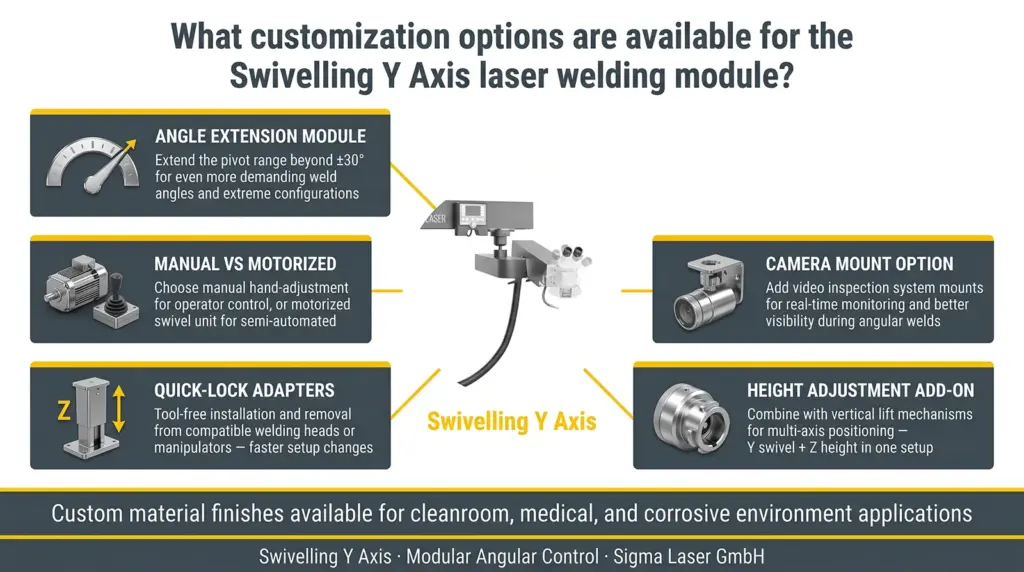

Opções de Personalização Disponíveis:

Módulo de Extensão de Ângulo
Amplie o intervalo de pivotagem além de ±30° para acomodar ângulos e configurações de soldagem ainda mais exigentes.
Controle Manual ou Motorizado
Escolha entre ajuste manual ou unidade giratória motorizada para processos semiautomatizados.
Suportes Integrados para Câmeras
Adicione suportes para sistemas de inspeção por vídeo para melhor visibilidade e monitoramento em tempo real durante soldagens angulares.
Adaptadores de Fixação Rápida
Permitir instalação e remoção mais rápida, sem ferramentas, em cabeças de solda ou manipuladores compatíveis.
Complemento para Ajuste de Altura
Combine com mecanismos de elevação vertical para posicionamento ainda mais versátil no eixo Z.
Acabamentos Personalizados para Materiais
Solicite revestimentos ou materiais de construção otimizados para ambientes de sala limpa, médico ou corrosivo.

Desenvolvido para precisão. Seja para componentes delicados ou conjuntos de alta carga, o Eixo Y Giratório se adapta às suas necessidades únicas de produção.

Respostas às dúvidas frequentes sobre o Eixo Y Giratório em máquinas automáticas de soldagem a laser

Qual a função do Eixo Y Giratório nos sistemas de soldagem a laser?

O Eixo Y Giratório adiciona um grau extra de movimento, permitindo que a cabeça de soldagem incline-se até ±30°. Essa flexibilidade facilita a execução de soldagens de canto e o trabalho em superfícies inclinadas ou complexas que exigem posicionamento angular.

O Eixo Y Giratório é compatível com sistemas manuais e automatizados?

Sim, ele é compatível tanto com sistemas de soldagem manuais quanto semi-automatizados. Você pode integrá-lo a diversas configurações, dependendo do nível de controle e interação do operador necessário.

O ângulo de rotação pode ser personalizado além de ±30°?

Sim, com o módulo opcional de extensão de ângulo, o alcance do movimento pode ser ampliado conforme as necessidades específicas da aplicação. Entre em contato conosco para soluções de engenharia sob medida.

O uso do Eixo Y Giratório requer treinamento adicional?

Treinamento mínimo é necessário para operadores experientes. O sistema é intuitivo e ergonomicamente projetado, e a maioria dos usuários consegue se adaptar rapidamente com uma breve orientação.

É possível adaptar a sistemas de soldagem a laser existentes?

Com certeza. O Eixo Y Giratório foi desenvolvido para ser modular e pode ser adaptado a sistemas Sigma Laser compatíveis e outras plataformas, dependendo das interfaces de montagem.

Quais são os setores típicos que se beneficiam com o Eixo Y Giratório?

Setores como fabricação de dispositivos médicos, aeroespacial, eletrônica, ferramentaria e moldes, além da mecânica de precisão, se beneficiam significativamente devido à necessidade de soldagens anguladas e acesso espacial restrito.

É possível automatizar o movimento do Eixo Y?

Embora a configuração padrão seja manual, existe uma variante motorizada disponível para projetos que exigem controle automático do ângulo, especialmente em fluxos de trabalho integrados com CNC.

Se você é novo nos módulos da Sigma Laser ou deseja explorar todo o potencial do seu sistema, estes guias abrangem desde a instalação até fluxos de trabalho avançados de automação.

Na Sigma Laser, nosso compromisso com a qualidade não termina com a entrega. O Swivelling Y axis é acompanhado por um pacote completo de serviços pós-venda, projetado para garantir o máximo desempenho da máquina, a segurança do operador e o valor do investimento a longo prazo.

Seja uma pequena oficina ou uma operação industrial internacional, nosso ecossistema de suporte garante que sua produção funcione de forma confiável em todos os momentos.

Consultoria de Otimização de Performance

Para clientes com alto volume de produção ou aplicações complexas, oferecemos:

Auditorias de processo
Otimização de soluções de automação
Macros de software personalizadas
Consultoria em design de dispositivos (fixtures) & integração na produção

Instalação & Comissionamento

Nossa equipe de especialistas realiza a instalação no local, incluindo calibração do sistema e integração completa à sua oficina ou linha de produção existente. Desde o início, garantimos que tudo funcione perfeitamente — com verificações de segurança, configuração de software e soldagens de teste.

Peças de Reposição & Consumíveis

Dispomos de um estoque sempre bem abastecido de: lâmpadas de reposição, componentes ópticos, unidades de resfriamento e peças de desgaste.
Graças ao envio rápido em todo o mundo, seu tempo de inatividade é reduzido ao mínimo.

Diagnóstico Remoto & Suporte Global

Desde manutenção preventiva até resolução rápida de falhas: Nossa equipe global de serviço mantém seu sistema de soldagem a laser sempre operacional, com atendimentos no local e diagnóstico remoto seguro.

Treinamento de Operadores & Integração do Sistema

Nossos treinamentos fornecem à sua equipe tudo o que é necessário para integrar os sistemas de soldagem a laser da Sigma de forma eficiente aos seus processos — com segurança, produtividade e rapidez.

Garantia Estendida & Proteção contra Quebra de Lâmpadas

Aproveite segurança de longo prazo com nossos pacotes abrangentes de garantia — incluindo proteção exclusiva contra quebra de lâmpadas para todos os sistemas de soldagem a laser bombeados por lâmpada.

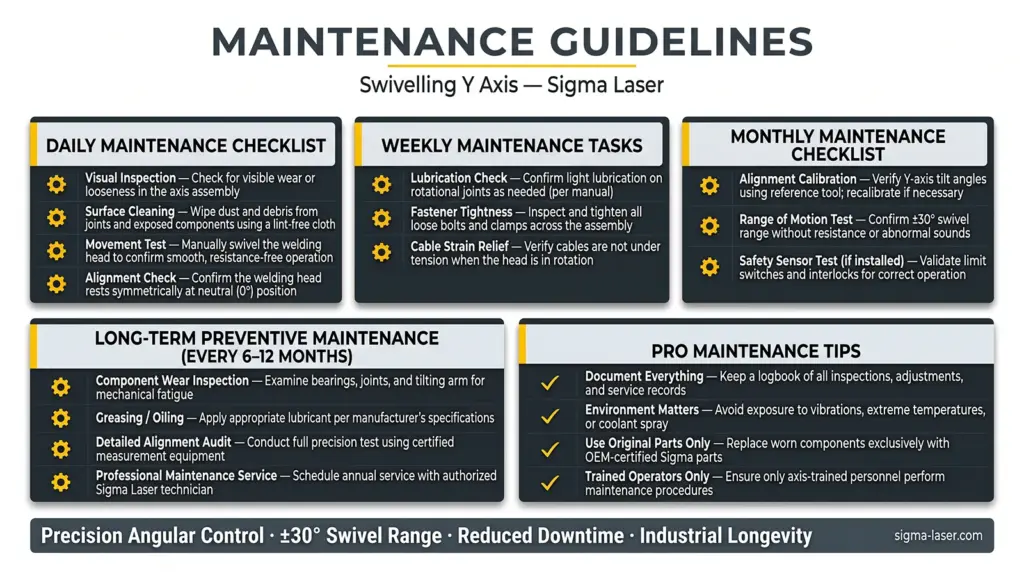

Para manter desempenho, precisão e segurança ideais, o Eixo Y Giratório exige cuidados constantes. A manutenção preventiva garante maior durabilidade, reduz paradas inesperadas e preserva o alinhamento mecânico e a rotação suave do sistema.

Checklist Diário de Manutenção

Inspeção Visual: Verifique desgaste visível ou folgas no conjunto do eixo.
Limpeza de Superfícies: Remova poeira e resíduos das articulações e componentes expostos com pano sem fiapos.
Teste de Movimento: Gire a cabeça manualmente para confirmar giro suave.
Verificação de Alinhamento: Assegure que a cabeça esteja simetricamente posicionada na posição neutra (0°).

Tarefas Semanais de Manutenção

Verificação de Lubrificação: Confirme lubrificação leve nas articulações de rotação, se necessário (consulte o manual).
Verificação do Aperto dos Fixadores: Inspecione e aperte parafusos ou grampos soltos.
Alívio de Tensão dos Cabos: Garanta que os cabos não estejam tensionados durante a rotação.

Checklist Mensal de Manutenção

Calibração de Alinhamento: Verifique ângulos de inclinação do eixo Y com ferramenta de referência e recale se necessário.
Teste da Faixa de Movimento: Confirme se a inclinação de ±30° é alcançada sem resistência ou ruídos anormais.
Teste do Sensor de Segurança (se instalado): Valide os interruptores de limite ou bloqueios.

Manutenção Preventiva de Longo Prazo (a cada 6–12 meses)

Inspeção de Desgaste de Componentes: Analise rolamentos, articulações e braço de inclinação por fadiga mecânica.
Engraxamento / Lubrificação: Aplique o lubrificante adequado conforme as recomendações do fabricante.
Auditoria Detalhada de Alinhamento: Realize teste completo de precisão com equipamentos de medição.
Serviço Profissional de Manutenção: Agende manutenção anual com técnico autorizado Sigma Laser.

Dicas de Manutenção Profissional

Documente Tudo: Mantenha um registro detalhado de inspeções e ajustes.
Ambiente Adequado: Evite expor o sistema a vibrações ou temperaturas extremas.
Use Peças Originais: Substitua componentes desgastados somente por peças certificadas pelo fabricante.
Capacitação: Garanta que os operadores responsáveis pela manutenção sejam treinados especificamente para este eixo.

Resumo

O cuidado adequado com o Eixo Y Giratório assegura soldagem precisa em superfícies inclinadas por muitos anos. Siga este guia para prevenir desgastes e manter a consistência do desempenho em ambientes industriais.

Conceito abrangente de segurança para soldagem a laser industrial com componentes de movimento

Garantir a segurança do operador e a integridade do sistema é essencial ao trabalhar com componentes de movimento avançados, como o eixo Y basculante. Esse mecanismo de inclinação introduz movimentos dinâmicos no sistema de soldagem a laser, que aumentam a flexibilidade e o alcance, mas também exigem o cumprimento rigoroso de protocolos de segurança. Desde precauções mecânicas até o manuseio adequado da radiação laser em operações inclinadas, estas diretrizes ajudam a minimizar riscos e garantir a conformidade com os padrões industriais de segurança.

Seja em manutenção de rotina, ajustes de ângulo ou integração do eixo ao seu sistema, seguir as práticas corretas de segurança garante uma operação suave e sem acidentes e prolonga a vida útil dos equipamentos.

Classificação de segurança do laser

O eixo Y é utilizado em sistemas a laser Classe 1 (totalmente fechados) ou, opcionalmente, em sistemas abertos Classe 4 sob controle do operador.
Verifique sempre se a carcaça está corretamente fechada ao operar no modo Classe 1.
Os operadores nunca devem entrar na área de movimento da máquina enquanto o eixo estiver energizado.

Equipamentos de proteção individual (EPI)

Óculos de proteção laser (específicos para o comprimento de onda)
Luvas antiestáticas para manuseio de cabos ou componentes eletrônicos
Calçados de segurança com biqueira de aço ao trabalhar próximo a módulos móveis
Roupas ajustadas ao corpo para evitar enroscos em sistemas de movimento

Tarefa	EPI recomendado
Operação de rotina	Nenhum EPI necessário com o sistema fechado
Manutenção (sistema aberto)	Óculos de proteção laser (1064 nm)
Ajuste da configuração de soldagem	Luvas de segurança, mangas de proteção
Manuseio de componentes pesados	Calçados de segurança, luvas resistentes a corte
Limpeza ou inspeção óptica	Luvas antiestáticas e panos adequados para lentes

Requisitos de segurança no local de trabalho

Mantenha uma zona livre de pelo menos 1 metro ao redor do sistema do eixo Y.
Garanta uma montagem estável e sem vibrações de todo o conjunto.
Instale luzes de sinalização para indicar o status ativo do laser ou do movimento do eixo.
Os sistemas devem possuir portas de acesso com travamento.

Segurança elétrica e do sistema de refrigeração

Apenas pessoal treinado deve conectar as fontes de alimentação.
Certifique-se de que temperatura e umidade ambiente estejam dentro dos limites seguros.
Componentes de refrigeração devem ser mantidos livres de poeira.
Nunca ignore fusíveis, relés ou sistemas de aterramento de segurança.

Avisos de software e controle

Utilize apenas o software oficial Sigomatic para controle de movimento.
Referencie (home) o eixo antes de iniciar qualquer novo programa.
Não interrompa ou desligue o eixo durante o movimento.
Realize atualizações de software somente sob orientação do suporte técnico.

Procedimentos de emergência

O botão de parada de emergência deve estar sempre acessível ao operador.
Mantenha um extintor de CO₂ próximo para equipamentos eletrônicos e a laser.
Em caso de colisão ou bloqueio, desligue imediatamente a alimentação principal e verifique o alinhamento do eixo.

Treinamento e controle de acesso

Apenas operadores certificados devem ter acesso ao controle do sistema.
Proteja o software de controle com senha em estações compartilhadas.
Mantenha instruções de segurança e SOPs atualizadas acessíveis a todos os funcionários.

Conclusão de segurança

A segurança em sistemas de movimento a laser verticais e inclinados não é opcional — é um requisito fundamental para precisão, tempo de operação e bem-estar da equipe. A Sigma Laser recomenda a conformidade com a ISO 11553 e com as normas locais de segurança de máquinas e trabalho.

O Eixo Y Giratório aprimora significativamente a flexibilidade e a produtividade dos sistemas de soldagem a laser. Diferente dos sistemas com cabeça fixa ou de eixo único, este módulo oferece controle angular na direção Y, permitindo soldagens de filetes, superfícies inclinadas e melhor acesso a geometrias de difícil alcance.

Em comparação com os sistemas tradicionais que exigem reposicionamento da peça inteira ou a construção de dispositivos complexos, o Eixo Y Giratório oferece uma solução mais rápida, ergonômica e precisa — especialmente vantajosa para indústrias que demandam soldas complexas como aeroespacial, ferramentaria e fabricação de dispositivos médicos.

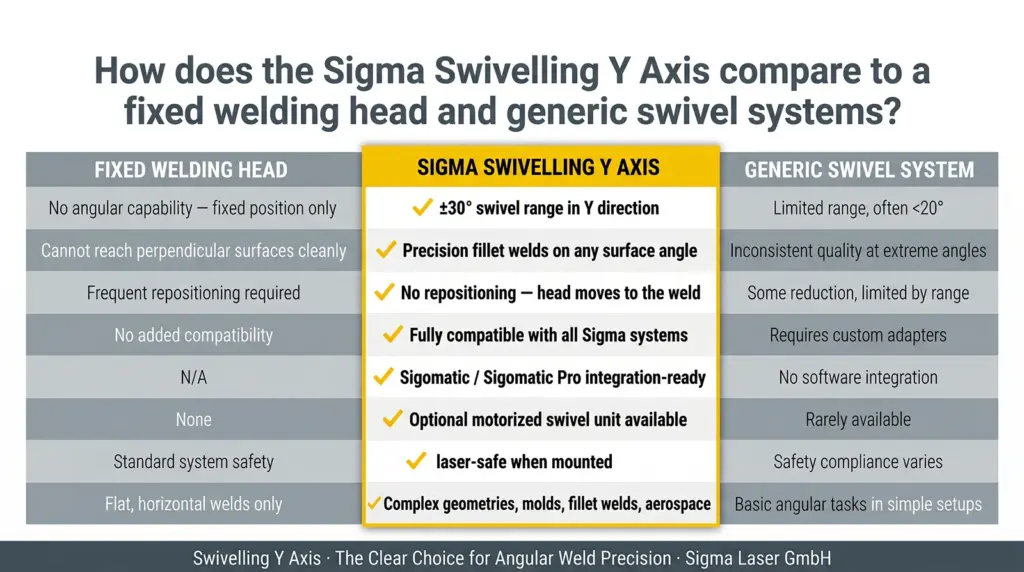

Tabela Comparativa de Recursos

Recurso	Eixo Y Giratório	Sistemas de Soldagem com Cabeça Fixa	Mecanismos de Inclinação Manuais
Faixa de Inclinação	±30°	Nenhuma ou limitada	Variável (geralmente < ±15°)
Tipo de Controle	Manual ou semi-automático	Estático	Manual (com chave ou parafuso)
Flexibilidade	Alta – possibilita soldas inclinadas e em filete	Muito limitada	Moderada
Tempo de Setup	Baixo – reposicionamento mínimo	Alto – realinhamentos frequentes	Médio
Ergonomia	Alta – posicionamento confortável para o operador	Ruim – ângulos desconfortáveis	Moderada
Precisão	Alta	Depende do operador	Moderada
Indicado para	Geometrias complexas, soldas inclinadas	Somente soldas planas	Soldas inclinadas ocasionais
Integração	Perfeita com sistemas laser Sigma	Requer adaptação	Frequentemente externa

Conclusão

Integrar o Eixo Y Giratório ao seu sistema de soldagem a laser não só aumenta a flexibilidade operacional, mas também reduz paradas e o cansaço do operador. É uma atualização inovadora para fabricantes que buscam melhorar a qualidade da solda mantendo alta eficiência em diversos tipos e geometrias de peças.

Maximize a Flexibilidade, Minimize as Limitações

No cenário industrial competitivo atual, flexibilidade e adaptabilidade são essenciais para se destacar. O Eixo Y Giratório amplia suas capacidades de soldagem a laser ao permitir movimentos angulares precisos, possibilitando trabalhar com geometrias e posições de solda que sistemas tradicionais não alcançam.

Quer você esteja produzindo dispositivos médicos com tolerâncias rigorosas, fabricando componentes aeroespaciais com contornos complexos ou reparando ferramentas que exigem soldagens em múltiplos ângulos — este módulo elimina a necessidade de reposicionamento frequente das peças e a complexidade de dispositivos auxiliares.

Principais Benefícios de Um Relance:

Amplitude de Movimento Expandida: Inclinação da cabeça de ±30° para alcançar superfícies inclinadas e de difícil acesso com facilidade.
Redução do Tempo de Setup: Menos ajustes e trocas de trabalho mais rápidas.
Eficiência Ergonômica: Operadores trabalham com mais conforto e precisão.
Integração Plug-and-Play: Compatibilidade completa com sistemas laser Sigma para atualizações sem complicações.
Aplicação em Diversos Setores: Aeroespacial, ferramentaria, eletrônicos, médico e outros.

Preparando Sua Linha de Produção para o Futuro

Com as indústrias exigindo maior customização e agilidade, o Eixo Y Giratório posiciona sua empresa para crescer sem necessidade de reformulações caras no sistema completo, agregando valor real às operações.

Investir nesta atualização significa menos paradas, soldas superiores e uma vantagem competitiva mais forte em qualquer ambiente de manufatura de alta precisão.

Contato

Location

Phone

Email

Follow us

Folge uns

Siga-nos

Síganos

Eixo Y Giratório para Soldagem a Laser

Projetado para tarefas de precisãoEspecificações técnicas do Eixo Y Giratório para máquinas de soldagem a laser

➤ Tipo de Eixo

➤ Faixa de Movimento Giratório

➤ Foco de Aplicação

➤ Método de Operação

➤ Compatibilidade

➤ Construção e Durabilidade

➤ Segurança

integraçãoCompatibilidade: Integração perfeita com os sistemas de soldagem modulares da Sigma Laser

Sistemas de Laser Compatíveis:

Onde o Swivelling Y axis brilhaAplicações industriais do Eixo Y Giratório para máquinas de soldagem a laser

Soldagem de Dispositivos Médicos

Reparo de Moldes com Geometrias Complexas

Soldagem em Superfícies Inclinadas ou Curvas

Criando Soldas de Filete de Alta Precisão

Fabricação de Equipamentos Automotivos e Industriais

Construção Naval e Manutenção Aeronáutica

Projetado para atender às suas necessidades de produçãoOpções de personalização doEixo Y Giratório para máquinas de soldagem a laser

Opções de Personalização Disponíveis:

FAQsPerguntas frequentes

Guias e artigos úteis sobreEixo Y Giratório para máquinas de soldagem a laser

Langfristige Unterstützung, auf die Sie sich verlassen könnenServiços pós-venda deEixo Y Giratório para máquinas de soldagem a laser

Mantenha seu Swivelling Y axis em perfeitas condições o tempo todo.Instruções de manutenção para oEixo Y Giratório para máquinas de soldagem a laser

Checklist Diário de Manutenção

Tarefas Semanais de Manutenção

Checklist Mensal de Manutenção

Manutenção Preventiva de Longo Prazo (a cada 6–12 meses)

Dicas de Manutenção Profissional

Resumo

Trabalhando com segurança com o Swivelling Y axisDiretrizes de segurança para oEixo Y Giratório para máquinas de soldagem a laser

Classificação de segurança do laser

Equipamentos de proteção individual (EPI)

Requisitos de segurança no local de trabalho

Segurança elétrica e do sistema de refrigeração

Avisos de software e controle

Procedimentos de emergência

Treinamento e controle de acesso

Conclusão de segurança

Tabela Comparativa de Recursos

Principais Benefícios de Um Relance:

Preparando Sua Linha de Produção para o Futuro

Produtos semelhantes

Estamos sempre prontos para ajudar e responder às suas perguntas

Projetado para tarefas de precisãoEspecificações técnicas do
Eixo Y Giratório para máquinas de soldagem a laser

Onde o Swivelling Y axis brilhaAplicações industriais do
Eixo Y Giratório para máquinas de soldagem a laser

Projetado para atender às suas necessidades de produçãoOpções de personalização do
Eixo Y Giratório para máquinas de soldagem a laser

Guias e artigos úteis sobre
Eixo Y Giratório para máquinas de soldagem a laser

Langfristige Unterstützung, auf die Sie sich verlassen könnenServiços pós-venda de
Eixo Y Giratório para máquinas de soldagem a laser

Mantenha seu Swivelling Y axis em perfeitas condições o tempo todo.Instruções de manutenção para o
Eixo Y Giratório para máquinas de soldagem a laser

Trabalhando com segurança com o Swivelling Y axisDiretrizes de segurança para o
Eixo Y Giratório para máquinas de soldagem a laser
