Introdução – O que é o Simass Rotate?

Simass Rotate é um módulo de eixo rotativo de alta precisão desenvolvido pela Sigma Laser para permitir a soldagem rotacional completa de 360° em peças cilíndricas e radiais. Projetado para integração total com a Unidade Base Simass e sistemas laser como Sidanus, Sirius e Siega, este módulo adicional oferece excepcional precisão posicional, repetibilidade e estabilidade de torque necessárias para soldas circulares de alta qualidade.

Com suporte para operações motorizadas ou semi-automatizadas, o Simass Rotate é otimizado para uso em fabricação de moldes e ferramentas, produção de peças automotivas, tubulação médica e componentes aeroespaciais. Permite a rotação sincronizada das peças durante a soldagem a laser, proporcionando trajetórias suaves para soldagem orbital e qualidade de junta altamente consistente, mesmo em geometrias complexas.

Integrado com o software Sigomatic Pro, o equipamento possibilita rotação programável, manutenção de ângulo, soldagem em múltiplas posições e automação repetitiva do processo — eliminando a necessidade de reposicionamento manual ou dispositivos externos de fixação.

Seja trabalhando com tubos de precisão de pequeno diâmetro ou conjuntos rotativos de grande porte, o Simass Rotate oferece a flexibilidade de movimento e precisão que sua soldagem a laser exige para alcançar um novo patamar.

Acesso rápido às seções:

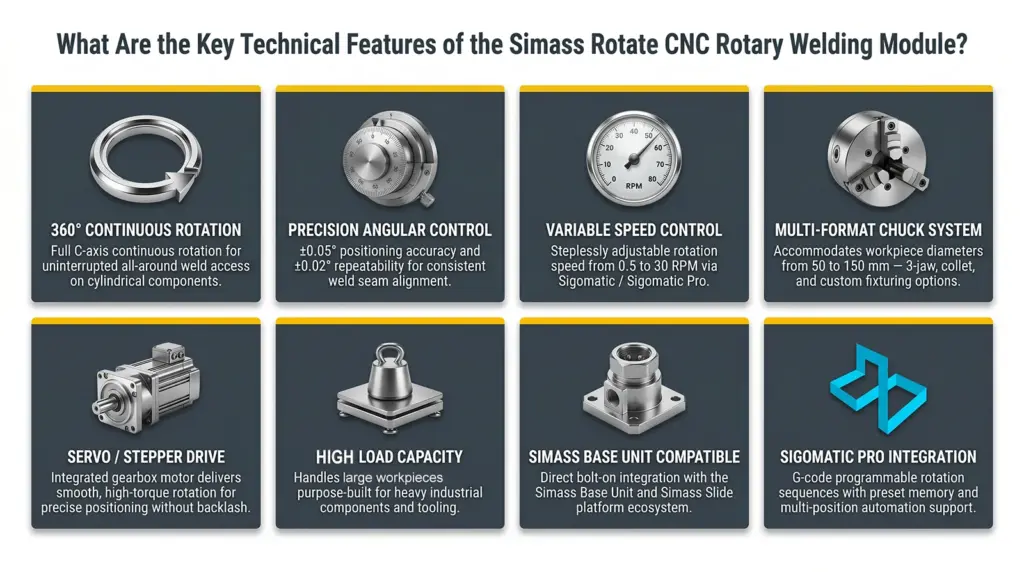

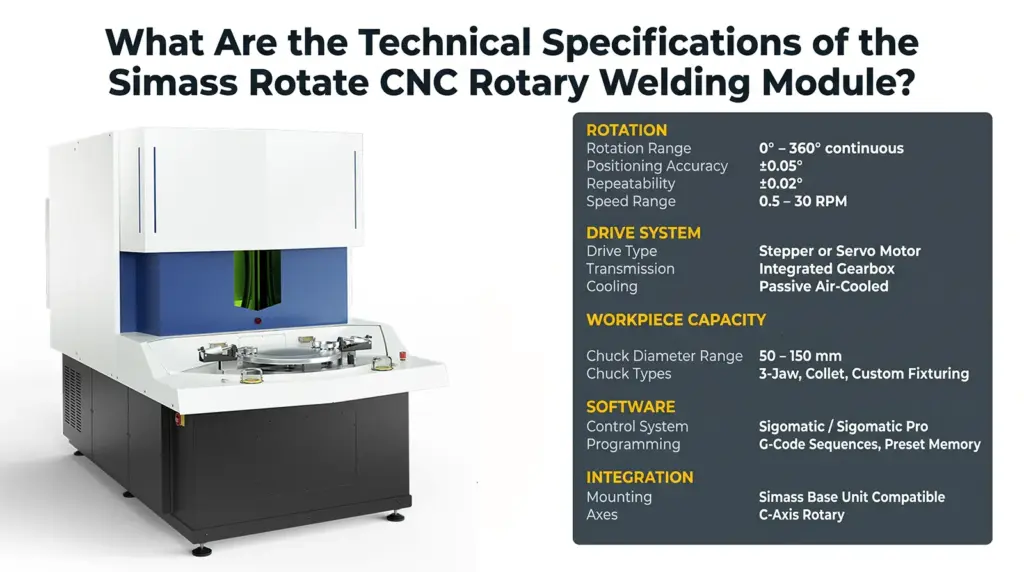

Abaixo estão os principais parâmetros técnicos do módulo Simass Rotate, otimizado para integração perfeita com os sistemas Sigma Laser e a Unidade Base Simass. Seja para configurar uma estação manual ou uma linha totalmente automatizada, o Simass Rotate oferece desempenho robusto e controle de movimento refinado.

Especificação	Detalhes

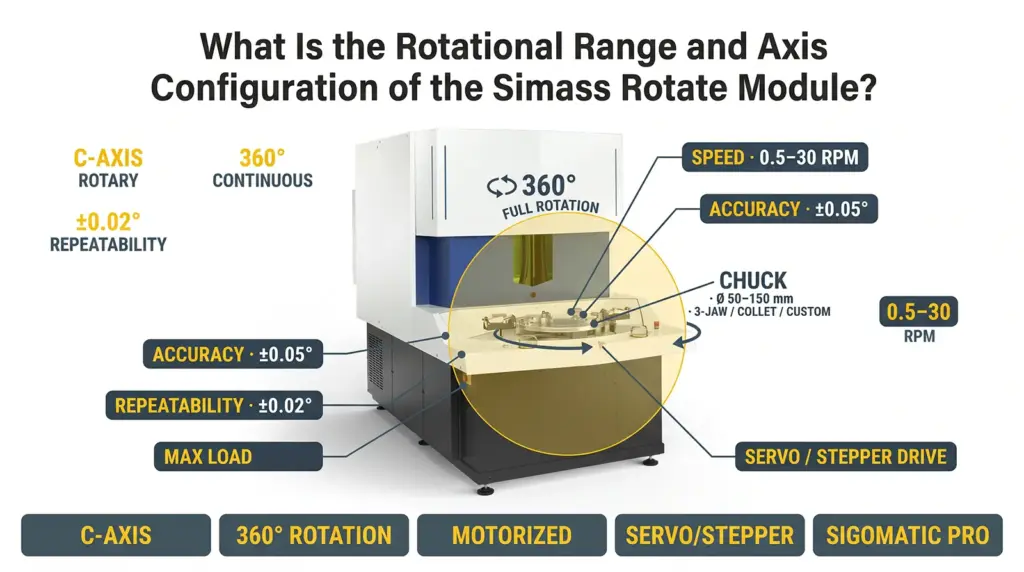

Faixa de Rotação	0° a 360° contínuo
Tipo de Eixo	Eixo C (rotacional)
Modo de Controle	Manual / Motorizado / Programável via Sigomatic Pro
Sistema de Acionamento	Motor de passo ou servo de precisão com caixa de engrenagens
Precisão de Posicionamento	±0,05° (depende do sistema de controle)
Repetibilidade	±0,02°
Capacidade de Carga	Até 50 kg (orientação do eixo horizontal)
Diâmetro do Mandril (Opcional)	50–150 mm; adaptável à geometria da peça
Opções de Fixação	Mandril de 3 castanhas, sistema de pinças, fixações personalizadas
Faixa de Velocidade de Rotação	0,5 – 30 RPM
Compatibilidade de Montagem	Totalmente compatível com a Unidade Base Simass e cabeçotes de soldagem Sigma
Invólucro / Proteção de Segurança	Opcional; conformidade Classe 1 quando integrado em sistema fechado
Passagem de Cabos	Guias internas ou laterais para cabos que reduzem emaranhamento e desgaste
Requisitos de Resfriamento	Passivo (invólucro do motor resfriado a ar)
Integração de Controle	Direta via Sigomatic ou controle externo de movimento (configuração personalizada possível)

Nota: Configurações personalizadas estão disponíveis sob consulta — incluindo torque aumentado, tamanhos maiores de mandril ou fixações especiais para peças não cilíndricas.

Simass Rotate foi projetado para aprimorar a flexibilidade e capacidade de automação das plataformas de soldagem a laser Sigma. É totalmente compatível com a Unidade Base Simass, uma ampla variedade de cabeçotes de soldagem a laser e sistemas avançados de controle de movimento como o Sigomatic Pro. Seja numa configuração compacta de bancada ou numa célula de produção multi-eixo, o Simass Rotate se adapta facilmente — oferecendo precisão, estabilidade e rotação pronta para automação.

Sua interface de montagem e eletrônica de movimentação foram projetadas para integração plug-and-play tanto com sistemas laser bombeados por lâmpada quanto laser de fibra, e a unidade pode ser operada em fluxos manual, semi-automatizado ou totalmente automatizado.

Tabela de Compatibilidade – Simass Rotate

Categoria	Produto	Compatível	Observações
Plataforma Base	Unidade Base Simass	✅ Sim	Montagem direta no Simass para controle 4-eixos (X/Y/Z/C)
Sistemas Laser	Sidanus Light	✅ Sim	Suporta soldagem rotativa com alta precisão
	Sirius Light	✅ Sim	Ideal para costuras circulares e componentes radiais
	Siega Fibre	✅ Sim	Adequado para setups semi-automatizados com necessidades rotacionais
	Sidanus Fibre	✅ Sim	Totalmente compatível; suporta automação com Sigomatic Pro
	Sineo Fibre	✅ Sim	Integração perfeita com funcionalidade CNC completa
Outros Módulos de Movimento	Simass Slide	✅ Sim	Pode ser montado junto para movimento nos eixos X + C
	Módulo Motor Eixo Z	✅ Sim	Movimentação vertical e rotacional combinadas para geometrias 3D
Software de Controle	Sigomatic	✅ Sim	Controle manual da rotação
	Sigomatic Pro	✅ Sim	Perfis de rotação programáveis, suporte a G-code
Complementos Opcionais	Proteção de Segurança	✅ Opcional	Necessário para certificação Classe 1
	Sistemas de Fixação	✅ Sim	Fixações personalizadas ou mandris compatíveis via interface modular

Essa compatibilidade garante que o Simass Rotate possa ser escalado desde setups básicos até ambientes de soldagem totalmente automatizados em 4 eixos — sem comprometer a precisão ou a velocidade de integração.

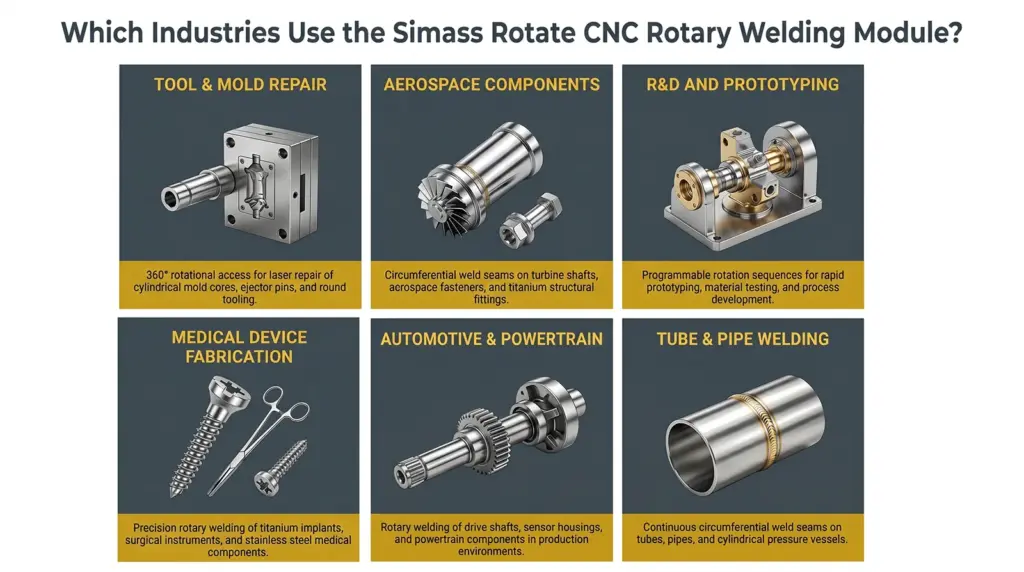

Desbloqueie Possibilidades de Soldagem Rotativa em Cenários Industriais Complexos

Simass Rotate possibilita a rotação de alta precisão para peças cilíndricas, tubulares e com simetria radial — tornando-o ideal para indústrias que exigem soldas circulares perfeitas, processamento orbital e manuseio multi-posicional das peças.

laser welding in medical devices and instruments

Fabricação de Dispositivos Médicos

Utilizado para costuras circulares em tubos cirúrgicos, invólucros de implantes ou cânulas, onde precisão e limpeza são essenciais. Ideal para peças em aço inoxidável ou titânio com tolerâncias rigorosas.

Reparo de Ferramentas e Moldes

Útil para moldes, bicos ou inserções rotativas durante o reparo. O movimento controlado permite restauração de bordas finas e acréscimo circular por meio de revestimento a laser ou soldas pulsadas.

laser welding in aerospace manufacturing

Componentes Aeroespaciais

Manipula ligas leves e de alta resistência com precisão — adequado para linhas de combustível, anéis de sensores e inserções estruturais que exigem soldas orbitais que atendam aos padrões de certificação aeroespacial.

P&D e Protótipos

Pesquisadores e engenheiros utilizam o Simass Rotate em configurações flexíveis de soldagem para avaliar parâmetros de soldagem rotacional, juntas multi-materiais e experimentos de rastreamento automatizado de cordões.

laser welding in automotive manufacturing

Fabricação Automotiva e de Powertrain

Ideal para soldagem de eixos de transmissão, carcaças de turbo, conectores de escape e suportes de sensores. A velocidade constante e os ângulos programáveis garantem cordões de solda uniformes e resultados repetíveis nas linhas de produção.

laser welding in tube pipe manufacturing

Soldagem de Tubos e Tubulações

De tubos de precisão de pequeno diâmetro a tubulações pesadas, o Simass Rotate possibilita soldagens limpas e completas em círculo, com design compacto — minimizando acessórios de fixação e reposicionamento manual.

Onde a simetria rotacional encontra a precisão do laser, o Simass Rotate entrega resultados — com a flexibilidade de operar de forma automatizada ou manual, além da robustez para lidar tanto com peças pequenas quanto pesadas.

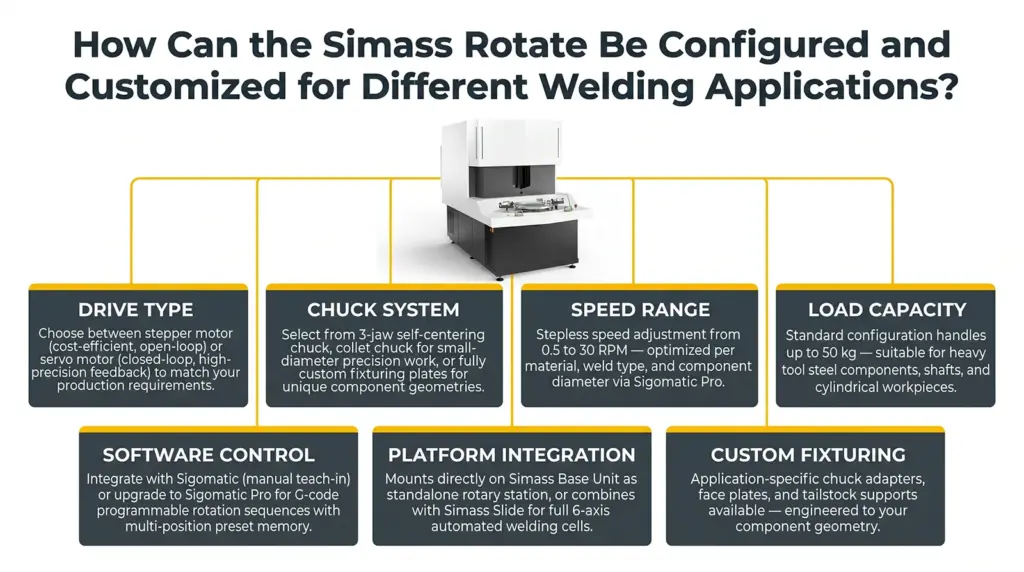

Flexibilidade Modular para Demandas Complexas de Soldagem Rotativa

O módulo Simass Rotate foi desenvolvido para se adaptar a uma ampla variedade de tamanhos de peças, geometrias de soldagem e níveis de automação. Seja para configurar uma estação de trabalho única ou uma célula de soldagem robótica, o Simass Rotate pode ser personalizado para atender seus objetivos específicos de produção.

Principais Áreas de Personalização

1. Tamanho e Fixação do Mandril

Escolha entre mandris padrão de 3 garras (50–150 mm) ou solicite sistemas de pinças personalizados para formatos especiais de peça
Opção de acessórios de troca rápida ou fixação pneumática para uso automatizado

2. Tipo de Motor e Torque

Seleção entre motor de passo, motor servo ou sistemas com alta capacidade de torque
Perfis de torque e aceleração ajustáveis para peças pesadas ou delicadas

3. Orientação de Montagem e Interface

Montagem horizontal padrão na Base Simass
Adaptável para montagem vertical ou em ângulo, conforme a configuração da soldagem

4. Integração de Controle

Compatível com controle manual, Sigomatic ou Sigomatic Pro
Programação opcional por código G, pré-ajustes de ângulo ou movimento sincronizado com eixos X/Y/Z

5. Faixa de Rotação e Perfis de Velocidade

Rotação contínua padrão de 0° a 360°, podendo ser limitada ou ampliada conforme a aplicação
Perfis de velocidade ajustáveis para fusão em baixa velocidade ou posicionamento rápido

6. Opções de Segurança e Proteção

Adicione invólucros protetores ou capas de segurança compatíveis com Classe 1
Barreiras de luz ou chaves de bloqueio disponíveis para integração certificada

Cada linha de produção é única — por isso o Simass Rotate foi projetado para se adaptar. Desde soldagem de microtubos com alta precisão até a fabricação industrial pesada de tubulações, seu eixo rotativo pode ser desenvolvido para oferecer precisão e repetibilidade excepcionais.

Respostas às perguntas frequentes sobre o Simass Rotate (Módulo Rotary Avançado para Soldagem Circular a Laser de Alta Precisão)

Para que serve o Simass Rotate?

Simass Rotate é um eixo rotativo motorizado projetado para soldagem de precisão de peças cilíndricas, tubulares ou redondas. Permite rotação de 360° e se integra com cabeças a laser para criar soldas circulares contínuas.

Posso usar o Simass Rotate com qualquer sistema Sigma Laser?

Sim. O Simass Rotate é totalmente compatível com Sidanus Light, Sirius Light, Sidanus Fibre e Sineo Fibre. Ele é facilmente montado na Simass Base Unit e suporta integração com sistemas de controle Sigomatic.

É possível automatizar a rotação usando software?

Sim. Quando combinado com o Sigomatic Pro, o Simass Rotate permite movimentos programáveis, incluindo presets de ângulo, sequências de rotação e fluxos de trabalho de soldagem em múltiplas posições.

Que tipos de peças posso soldar com o Simass Rotate?

Você pode soldar tubos, bocais, anéis, eixos, tubos e outros componentes que exijam cordões circulares ou orbitais. O sistema suporta peças de até 50 kg, com tamanhos de mandril ajustáveis conforme o diâmetro da peça.

Qual é a precisão do posicionamento e da repetibilidade?

O Simass Rotate oferece precisão de posicionamento de ±0,05° e repetibilidade de ±0,02°, tornando-o adequado para aplicações de alta precisão como dispositivos médicos e componentes aeroespaciais.

Ele também pode ser usado em configurações manuais?

Sim. O Simass Rotate oferece operação manual, semi-automatizada e totalmente automatizada. O modo manual é ideal para prototipagem ou pequenos lotes de produção, enquanto a operação motorizada é perfeita para produção em série.

Saiba Como Aproveitar ao Máximo Seu Simass Rotate

Descubra estes guias especializados que abordam as melhores práticas para configuração, controle, segurança e manutenção do Simass Rotate. Seja você iniciante em soldagem rotativa ou buscando aprimorar seu fluxo de trabalho, estes recursos oferecem insights valiosos.

Primeiros Passos com o Simass Rotate: Configuração, Montagem e Dicas de Segurança
Um guia prático para iniciantes sobre a configuração mecânica inicial, calibração de eixos e organização do espaço de trabalho.
Como Integrar o Simass Rotate ao Sigomatic Pro para Controle Automatizado
Tutorial passo a passo para ativar rotação programável, predefinições de ângulo e soldagem sincronizada.
Como Escolher o Mandril Ideal para Suas Peças – Guia de Fixação
Conheça os diferentes tipos de mandril e opções de fixação para variados tamanhos e formatos de peças.
Melhores Práticas para Soldagem Rotary: Como Obter Soldas Orbitais Perfeitas
Aprenda a controlar a velocidade de rotação, parâmetros do laser e fixação para resultados impecáveis.
Simass Rotate + Simass Slide: Combinando Eixos Rotativos e Lineares em Uma Só Célula
Saiba como criar uma estação de soldagem multi-eixo para geometrias 3D complexas.
Checklist de Manutenção do Simass Rotate: Tarefas Diárias, Semanais e de Longo Prazo
Um guia detalhado para manter seu módulo rotativo suave, preciso e seguro para operar.

Na Sigma Laser, nosso compromisso com a qualidade não termina com a entrega. O Simass Rotate é acompanhado por um pacote completo de serviços pós-venda, projetado para garantir o máximo desempenho da máquina, a segurança do operador e o valor do investimento a longo prazo.

Seja uma pequena oficina ou uma operação industrial internacional, nosso ecossistema de suporte garante que sua produção funcione de forma confiável em todos os momentos.

Consultoria de Otimização de Performance

Para clientes com alto volume de produção ou aplicações complexas, oferecemos:

Auditorias de processo
Otimização de soluções de automação
Macros de software personalizadas
Consultoria em design de dispositivos (fixtures) & integração na produção

Instalação & Comissionamento

Nossa equipe de especialistas realiza a instalação no local, incluindo calibração do sistema e integração completa à sua oficina ou linha de produção existente. Desde o início, garantimos que tudo funcione perfeitamente — com verificações de segurança, configuração de software e soldagens de teste.

Peças de Reposição & Consumíveis

Dispomos de um estoque sempre bem abastecido de: lâmpadas de reposição, componentes ópticos, unidades de resfriamento e peças de desgaste.
Graças ao envio rápido em todo o mundo, seu tempo de inatividade é reduzido ao mínimo.

Diagnóstico Remoto & Suporte Global

Desde manutenção preventiva até resolução rápida de falhas: Nossa equipe global de serviço mantém seu sistema de soldagem a laser sempre operacional, com atendimentos no local e diagnóstico remoto seguro.

Treinamento de Operadores & Integração do Sistema

Nossos treinamentos fornecem à sua equipe tudo o que é necessário para integrar os sistemas de soldagem a laser da Sigma de forma eficiente aos seus processos — com segurança, produtividade e rapidez.

Garantia Estendida & Proteção contra Quebra de Lâmpadas

Aproveite segurança de longo prazo com nossos pacotes abrangentes de garantia — incluindo proteção exclusiva contra quebra de lâmpadas para todos os sistemas de soldagem a laser bombeados por lâmpada.

Mantenha seu Simass Rotate funcionando perfeitamente — com tempo mínimo de inatividade

A manutenção adequada do seu Simass Rotate garante precisão, estabilidade e segurança a longo prazo nos processos de soldagem a laser. Embora o Simass seja projetado para ser de baixa manutenção e alta durabilidade, verificações e limpezas rotineiras ajudam a manter a precisão de alinhamento, a suavidade mecânica e a segurança do operador.

A seguir, você encontrará um guia de manutenção categorizado, que auxilia tanto equipes de produção quanto técnicos no planejamento de ações preventivas.

Tarefas de manutenção diária

Limpar superfícies da mesa
Use um pano macio e sem fiapos para remover poeira, sujeira e respingos da área de trabalho.
Verificar o movimento dos eixos
Mova cada eixo manualmente (se aplicável) ou via controle (se motorizado) para garantir funcionamento suave.
Apertar fixações de acesso rápido
Verifique visualmente grampos, parafusos e travas quanto a folgas.
Inspecionar aberturas de ventilação
Se a unidade possuir componentes eletrônicos, garanta que as entradas de ar estejam desobstruídas.

Verificações semanais de manutenção

Lubrificar guias e rolamentos
Aplique lubrificante de precisão nas guias para garantir movimento suave e sem resistência.
Verificar nivelamento da mesa
Use um nível ou ferramenta digital para confirmar que a superfície de trabalho está alinhada.
Inspeção visual dos eixos de movimento
Verifique sinais de desgaste, deformação ou esforço mecânico em trilhos, guias ou suportes de motor.
Verificar marcações e etiquetas de segurança
Garanta que todos os avisos e etiquetas estejam intactos e legíveis.

Tarefas mensais de manutenção

Inspecionar superfícies de montagem
Verifique e aperte parafusos ou placas onde cabeçotes de laser ou acessórios estão fixados.
Testar repetibilidade dos eixos (se motorizado)
Use ferramentas básicas de calibração para verificar se os movimentos ainda estão dentro das tolerâncias.
Verificar paradas de emergência / intertravamentos
Teste todos os circuitos de segurança ou cortinas de luz (se disponíveis).

Manutenção preventiva de longo prazo (trimestral ou semestral)

Desmontar e limpar componentes dos eixos
Remova coberturas e inspecione os elementos mecânicos internos; limpe e relubrifique.
Verificar poeira magnética ou resíduos metálicos
Especialmente ao trabalhar com ligas finas, utilize ferramentas magnéticas para identificar acúmulos de partículas.
Recalibrar dispositivos e pontos de fixação
Confirme que os dispositivos de fixação e referências de coordenadas permanecem precisos.

Dicas profissionais de manutenção

Evite jatos de ar comprimido
Prefira aspiradores ou panos eletrostáticos, pois o ar comprimido pode empurrar poeira para dentro dos rolamentos.
Armazene corretamente lubrificantes e produtos de limpeza
Mantenha todos os produtos químicos em recipientes identificados e fechados para evitar evaporação ou contaminação.
Utilize um registro de manutenção dedicado
Documente todos os ajustes, incidentes e substituições de peças para garantir rastreabilidade.
Parceria com o suporte Sigma
Agende manutenções anuais ou diagnósticos remotos com o suporte técnico da Sigma para prolongar a vida útil do sistema.

O Simass Rotate foi projetado para durabilidade e precisão — mas, como qualquer plataforma industrial de alto desempenho, a manutenção regular é essencial para garantir confiabilidade e exatidão a longo prazo. Ao seguir este plano estruturado, sua equipe pode minimizar o tempo de inatividade, reduzir o desgaste e garantir que cada operação de soldagem permaneça perfeitamente alinhada.

Produtividade máxima — com total segurança operacional

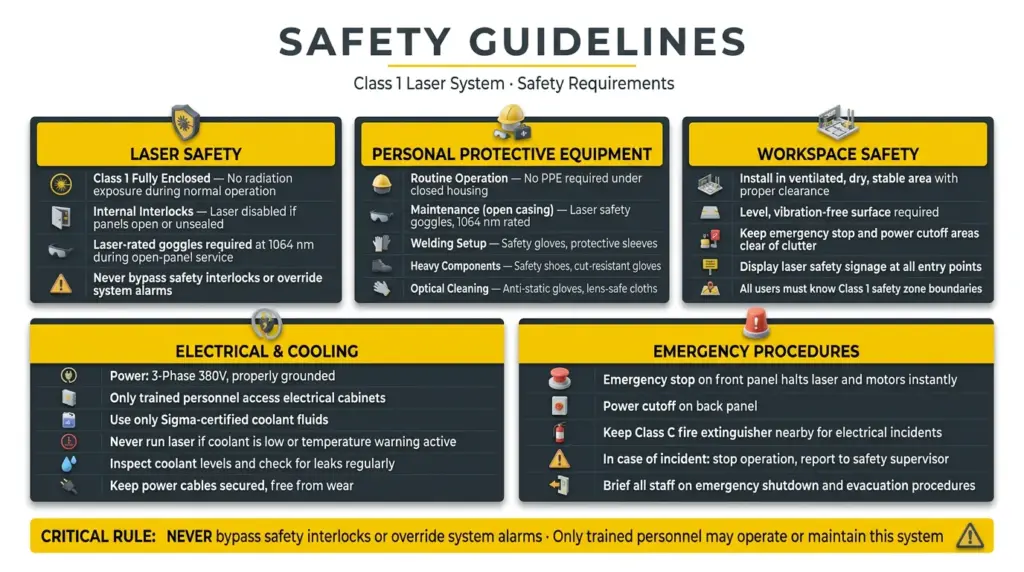

A operação do Simass Rotate exige o cumprimento rigoroso de protocolos de segurança. Isso se deve à combinação de laser de alta potência, movimento de eixos multidimensionais e ao manuseio de peças pesadas.

Estas diretrizes descrevem as principais medidas para proteger de forma confiável operadores, equipe de manutenção e o ambiente de trabalho.

Segurança do laser

O Simass Rotate em si não emite radiação laser, mas é utilizado em ambientes de laser Classe 1 ou 4.

Recomendado: operar exclusivamente dentro de um invólucro de proteção a laser (Classe 1).
Requisito mínimo: em configurações abertas (Classe 4), a radiação direta do laser deve estar sempre devidamente protegida.

Equipamentos de proteção individual (EPI)

Atividade	EPI recomendado
Operação de rotina	Nenhum EPI necessário (com invólucro fechado)
Manutenção (sistema aberto)	Óculos de proteção a laser (1064 nm)
Preparação / ajuste de soldagem	Luvas de proteção, mangas protetoras
Manuseio de peças pesadas	Calçados de segurança, luvas resistentes a cortes
Limpeza / inspeção óptica	Luvas antiestáticas, panos apropriados para lentes

Requisitos do local de trabalho

Instalação sobre uma superfície nivelada e livre de vibrações.
Espaço livre suficiente para o movimento dos eixos e acesso do operador.
Ventilação adequada para resfriamento do laser e dos componentes eletrônicos.
Botões de emergência e chave geral devem permanecer sempre acessíveis.
Definir e sinalizar a zona de segurança do laser, com acesso restrito a pessoal autorizado.
Instalar placas de advertência visíveis para laser e eixos em movimento.

Segurança elétrica & sistema de resfriamento

Operação com rede trifásica 380 V, devidamente aterrada.
Painéis elétricos e cabeamento devem ser acessados apenas por profissionais qualificados.
Utilizar exclusivamente fluido de resfriamento certificado pela Sigma.
Verificar regularmente o nível do líquido de resfriamento e possíveis vazamentos.
Nunca iniciar o laser com baixo nível de resfriamento ou alertas de temperatura.
Manter cabos bem fixados e longe de áreas de passagem ou partes móveis.

Segurança de software & controle

A interface Sigomatic fornece alertas em tempo real para:

Superaquecimento
Perda de fluido de resfriamento
Falhas de laser ou motor
Erros de intertravamento

⚠️ Importante: sistemas de segurança e alertas nunca devem ser ignorados ou desativados.

Procedimentos de emergência

Parada de emergência: localizada na parte frontal, interrompe imediatamente todos os movimentos e a atividade do laser.
Proteção contra incêndio: manter um extintor Classe C disponível (para incêndios elétricos e de laser).
Desligamento: o interruptor principal traseiro desconecta completamente o sistema da rede elétrica.
Procedimento: em caso de incidente, parar a operação imediatamente, evacuar a área e informar o responsável.

Treinamento & controle de acesso

Operação e manutenção apenas por pessoal treinado e autorizado.
Configurações avançadas no Sigomatic devem ser protegidas por controle de acesso baseado em funções.
Exibir instruções de segurança e operação de forma visível no ambiente de trabalho.

Conclusão de segurança

O Simass Rotate oferece máxima eficiência e precisão na soldagem a laser multieixos. Ao mesmo tempo, exige um gerenciamento de segurança disciplinado.

Com diretrizes claras de EPI, padrões de ambiente de trabalho, controles de software e planos de emergência, você garante que sua produção seja não apenas produtiva, mas também segura e em conformidade.

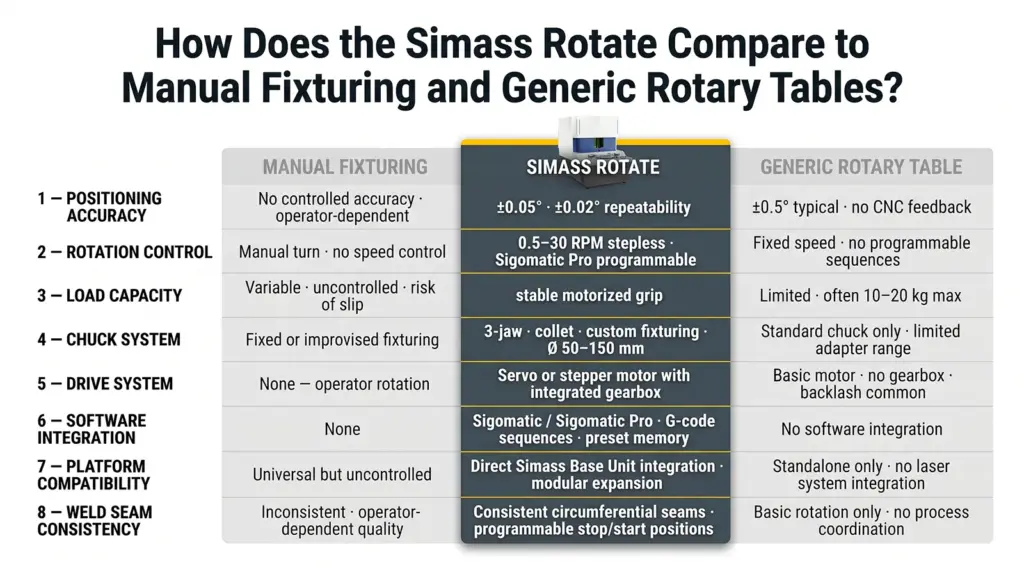

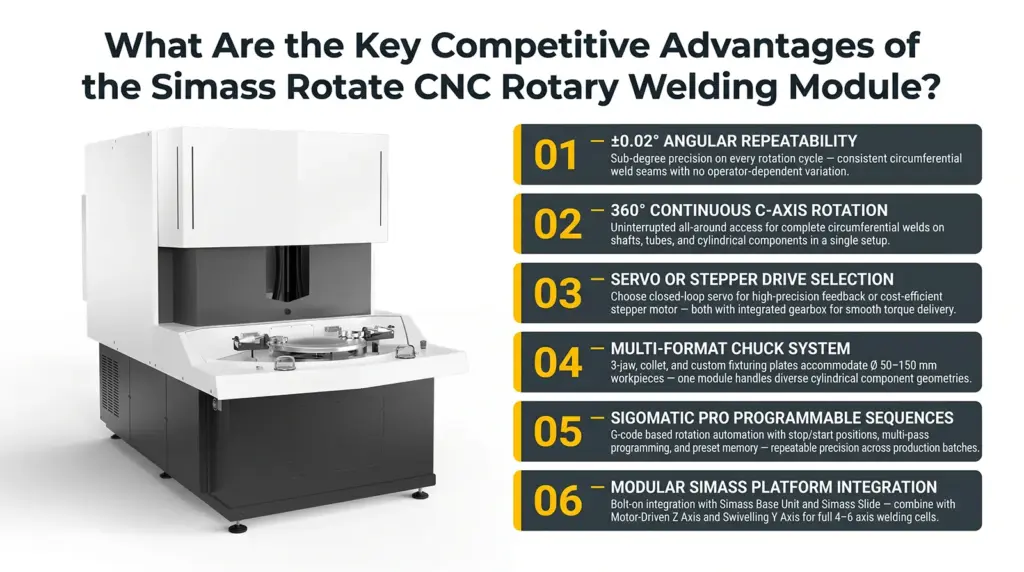

Por Que o Simass Rotate Se Destaca Entre os Módulos Rotativos de Soldagem?

Engineered to Outperform Conventional Rotary Welding Modules

In an industrial landscape where precision, modularity, and automation readiness are critical, Simass Rotate delivers unmatched performance and flexibility. Whether you’re welding micro-tubes or large cylindrical parts, this rotary axis is designed to integrate seamlessly into Sigma Laser’s ecosystem and to future-proof your production capabilities.

Precision Rotary Motion

Simass Rotate offers full 360° programmable motion with ultra-fine positioning accuracy (±0.05°) and repeatability (±0.02°), allowing for perfect circular weld seams even in high-speed production environments.

Modular Integration

It mounts directly onto the Simass Base Unit, and can be combined with other modules like Simass Slide and Z-Axis systems to build a fully scalable 4-axis (X/Y/Z/C) welding platform.

Software-Driven Control

With Sigomatic Pro integration, Simass Rotate transforms into a smart motion system — supporting G-code, angle presets, rotational automation, and full process traceability.

Customizability

From chuck diameter to motor type, torque settings, and rotation speed — Simass Rotate is highly customizable to match your specific welding applications, part geometry, and production flow.

Safety & Stability

Engineered with durable, vibration-resistant components and optional Class 1 enclosure compatibility, it provides a secure, compliant, and operator-friendly welding environment.

Cost-Efficiency Over Time

Low maintenance requirements, modular expandability, and compatibility across Sigma Laser systems ensure a lower total cost of ownership and high ROI compared to generic rotary units.

Whether you’re modernizing your welding station or building a new production line, Simass Rotate gives you the rotational precision, flexibility, and automation potential to stay ahead of the competition.

Contato

Location

Phone

Email

Follow us

Folge uns

Siga-nos

Síganos

Simass Rotate – Eixo Rotativo de Precisão para Sistemas Industriais de Soldagem a Laser

Introdução – O que é o Simass Rotate?

Especificações técnicas doSimass Rotate (rotary welding machine)

IntegraçãoCompatibilidade: Integração perfeita com os sistemas de soldagem modulares da Sigma Laser

Onde o Simass Rotate brilhaAplicações industriais doSimass Rotate (rotary welding machine)
